औद्योगिक पावर प्रणालीको निरन्तर विकासको साथ, पावर प्लान्टहरू र बिजुली सुविधाहरूलाई उपकरण मर्मतका क्रममा पावर अलगावको लागि सुरक्षित र अधिक भरपर्दो समाधानहरू आवश्यक पर्दछ।उच्च भोल्टेज विच्छेदन स्विचहरूविश्वसनीय अलगाव प्रदान गरेर र मर्मत दक्षता सुधार गरेर विद्युतीय सुरक्षा सुनिश्चित गर्न महत्त्वपूर्ण भूमिका खेल्छ।
GN22-6 शृङ्खला भित्री उच्च-भोल्टेज विच्छेदन स्विच मध्यम-भोल्टेज पावर प्रणालीहरूको लागि विकास गरिएको नयाँ पुस्ताको उच्च-भोल्टेज विद्युतीय उपकरण हो। उन्नत मेकानिकल ट्रान्समिशन टेक्नोलोजी, अनुकूलित सम्पर्क संरचनाहरू, र उच्च-शक्तिको प्रवाहकीय घटकहरू एकीकृत गरेर, GN22-6 श्रृंखलाले ठूला पावर प्लान्टहरू र औद्योगिक विद्युतीय अनुप्रयोगहरूको लागि भरपर्दो अलगाव प्रदर्शन प्रदान गर्दछ।
GN22-6 इनडोर हाई-भोल्टेज विच्छेदन स्विच मुख्यतया ठूला पावर प्लान्टहरू र विद्युतीय प्रणालीहरूमा उपकरण निरीक्षण र मर्मतसम्भारको समयमा बिजुली आपूर्तिहरू अलग गर्न प्रयोग गरिन्छ। उत्पादनलाई तीन स्वतन्त्र एकल-ध्रुव एकाइहरू वा एकीकृत तीन-ध्रुव विधानसभाको रूपमा कन्फिगर गर्न सकिन्छ, विभिन्न शक्ति प्रणाली आवश्यकताहरूको लागि लचिलो स्थापना विकल्पहरू प्रदान गर्दै।
विच्छेदन स्विच र यसको मिल्दो सञ्चालन संयन्त्र जीबी 1985 (अल्टरनेटिंग वर्तमानउच्च भोल्टेज विच्छेदन स्विचहरूर अर्थिङ स्विच), भरपर्दो कार्यसम्पादन र उच्च भोल्टेज विद्युतीय उपकरण मापदण्डहरूसँग अनुकूलता सुनिश्चित गर्दै।
| वस्तु | प्राविधिक आवश्यकता |
|---|---|
| उचाइ | ≤1000 मि |
| परिवेशको तापक्रम | -25 ℃ ~ +40 ℃ |
| सापेक्ष आर्द्रता | ≤90% (+25℃ मा) |
| स्थापना वातावरण | कुनै गम्भीर संक्षारक ग्यास, नुन धुवाँ, धुलो, विस्फोटक वा इरोसिभ पदार्थहरू |
| कम्पन अवस्था | बारम्बार गम्भीर कम्पन छैन |
GN22-6 श्रृंखलाले तीन-ध्रुव चक्कु-ब्लेड संरचना अपनाउछ। प्रत्येक पोलको प्रवाहकीय घटकहरू पोस्ट इन्सुलेटरहरू वा बुशिङ इन्सुलेटरहरू मार्फत आधार फ्रेममा स्थिर मेकानिकल समर्थन र विद्युतीय इन्सुलेशन कार्यसम्पादन सुनिश्चित गरी स्थिर हुन्छन्।
स्विच ब्लेडहरू सटीक मेसिनिंग टेक्नोलोजीको साथ बाक्लो तामा प्लेटहरूबाट निर्मित हुन्छन्, जसले सतहको गुणस्तर र प्रवाहकीय घटकहरूको विद्युतीय चालकता सुधार गर्दछ। अनुकूलित सम्पर्क संरचनाले भरपर्दो जडान कार्यसम्पादन प्रदान गर्दछ र सञ्चालनको क्रममा आत्म-सफाई क्षमता प्रदान गर्दछ, सम्पर्क प्रतिरोध कम गर्न र सेवा स्थिरता सुधार गर्न मद्दत गर्दछ।
परम्परागत विच्छेदन स्विच संयन्त्रहरू भन्दा फरक, GN22-6 श्रृंखलाले उच्च सम्पर्क दबाब र अपरेटिङ टर्क बीचको साझा चुनौती समाधान गर्न विशेष रूपमा डिजाइन गरिएको दुई-चरण क्लोजिङ र लक गर्ने संयन्त्र अपनाउँछ।
मुख्य शाफ्टको पहिलो 80° घुमाउने क्रममा, स्विच ब्लेड पूर्ण रूपमा खुला स्थितिबाट प्रारम्भिक बन्द स्थितिमा सर्छ।

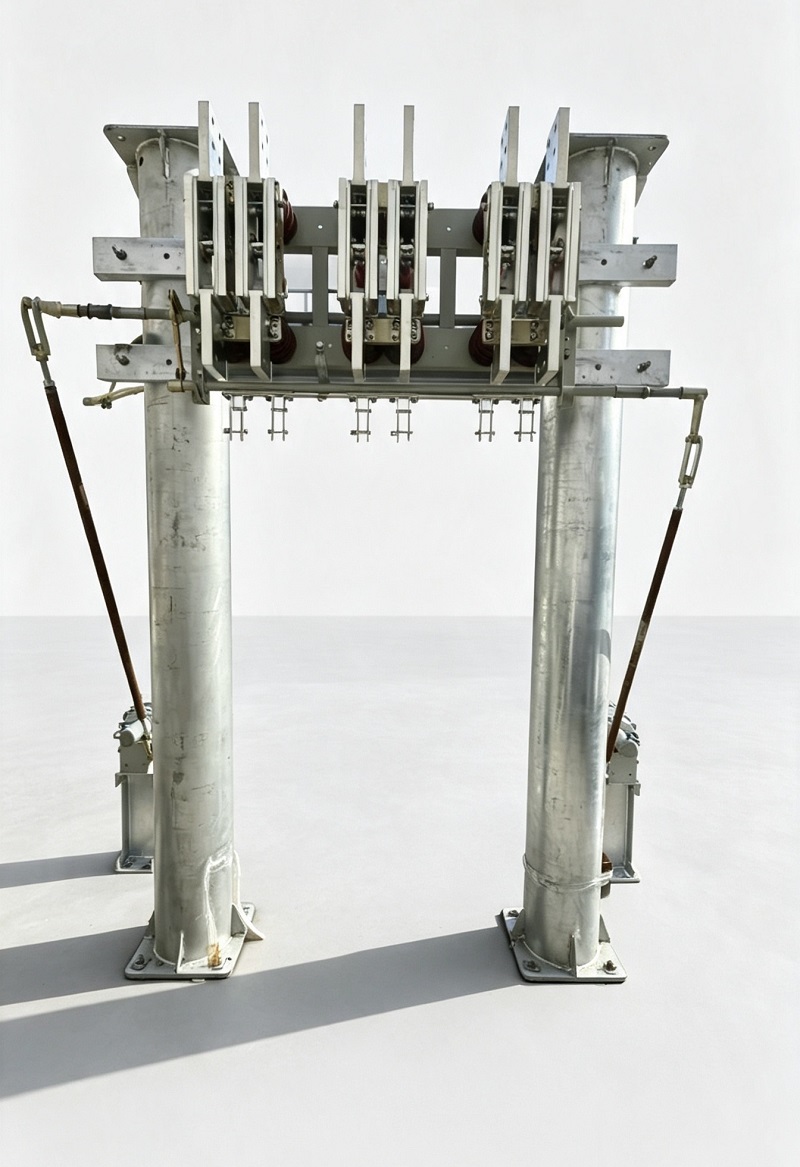

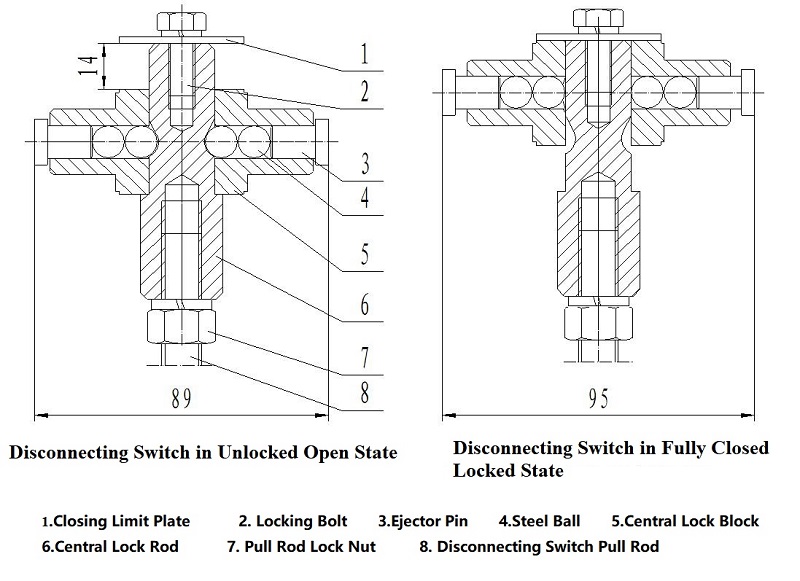

निम्न 10° रोटेशनको समयमा, लकिङ ब्लक मेकानिजमले केन्द्रीय लकिङ रड, स्टिल बलहरू, र इजेक्टर पिनहरू चलाउँछ। चुम्बकीय लक प्लेटहरूले लीभर संरचना मार्फत बललाई बढाउँछ, थ्रस्ट लगभग 5.5 गुणा बढाउँछ र स्विच ब्लेडमा बलियो सम्पर्क दबाब उत्पन्न गर्दछ।
यो अभिनव संरचना प्रदान गर्दछ:
GN22-6 श्रृंखलाले विभिन्न मूल्याङ्कन गरिएका वर्तमान आवश्यकताहरूलाई समर्थन गर्दछ, यसलाई उच्च-वर्तमान पावर वितरण र मर्मत अलगाव अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।
| मोडेल | मूल्याङ्कन भोल्टेज (kV) | अधिकतम अपरेटिङ भोल्टेज (kV) | १-मिनेट पावर फ्रिक्वेन्सी विदस्ट्यान्ड भोल्टेज (kV) | मूल्याङ्कन गरिएको वर्तमान (A) | गतिशील स्थिरता वर्तमान (kA) | 3s थर्मल स्थिरता वर्तमान (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
नोट: GN22-10 फ्ल्याट-माउन्ट गरिएको प्रकार प्रतिनिधित्व गर्दछ; C मार्फत भित्ता प्रकार प्रतिनिधित्व गर्दछ; D ले अर्थिंग प्रकारलाई प्रतिनिधित्व गर्दछ।
GN22-6 विच्छेदन स्विचले तेर्सो, ठाडो, र झुकाव स्थापना विधिहरूलाई समर्थन गर्दछ, विभिन्न विद्युतीय प्रणालीहरूमा लचिलो एकीकरण गर्न अनुमति दिन्छ।
मिल्दो परिचालन संयन्त्रहरू समावेश छन्:
| मूल्याङ्कन गरिएको वर्तमान | अधिकतम परिचालन टोक़ |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
स्थिर कार्यसम्पादन कायम राख्न, नियमित निरीक्षण र मर्मतसम्भार कमिसन पछि गरिनु पर्छ। सिफारिस गरिएको मर्मत प्रक्रियाहरू समावेश छन्:
| कम्पोनेन्ट | सिफारिस गरिएको सामग्री |
|---|---|
| सार्ने अवयवहरू | ZG-1 लुब्रिकेटिङ ग्रीस |
| सतह संरक्षण सम्पर्क गर्नुहोस् | SYB1607 औद्योगिक पेट्रोलम |
बिजुली प्रणालीहरूले उच्च क्षमता र सुधारिएको विश्वसनीयता तिर विकास गर्न जारी राख्दा, उन्नत विच्छेदन स्विच प्रविधि शक्ति सुरक्षा र उपकरण मर्मतका लागि बढ्दो महत्त्वपूर्ण भएको छ।
उच्च-वर्तमान क्षमता, अनुकूलित सम्पर्क संरचनाहरू, र भरपर्दो मेकानिकल डिजाइनको साथ, GN22-6 इनडोर उच्च-भोल्टेज डिस्कनेक्टिङ स्विचले पावर प्लान्टहरू, सबस्टेशनहरू, र औद्योगिक विद्युतीय प्रणालीहरूको लागि भरपर्दो अलगाव समाधान प्रदान गर्दछ।
परिचालन सुरक्षा र उपकरणको विश्वसनीयता सुधार गरेर, GN22-6 श्रृंखलाले मध्यम-भोल्टेज पावर पूर्वाधारको आधुनिकीकरण र स्थिर विकासलाई समर्थन गर्दछ।
