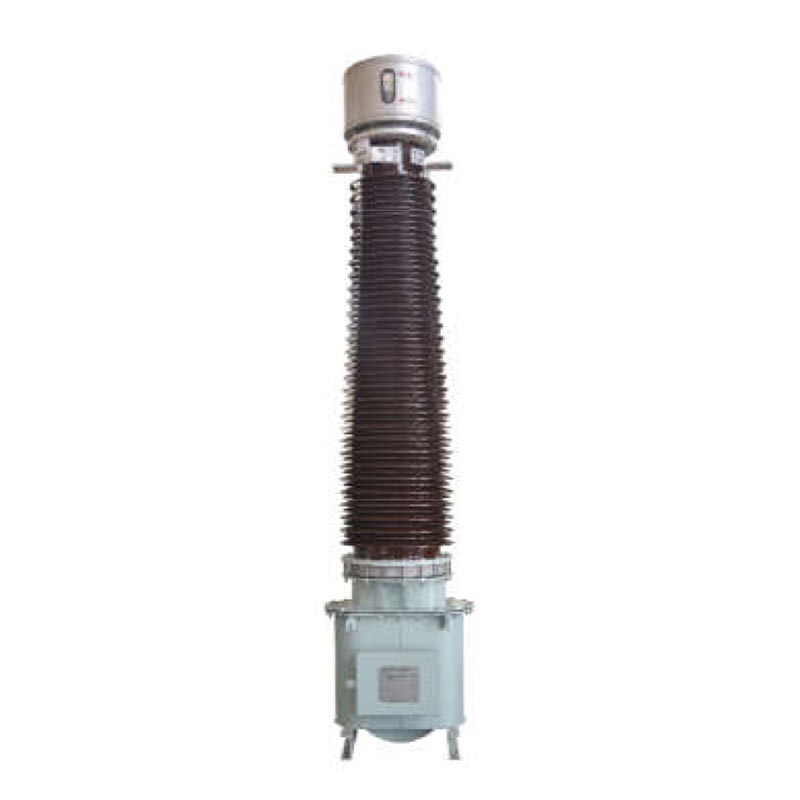

110 kV वर्तमान ट्रान्सफर्मर

Usune LB6-110 kV हालको ट्रान्सफर्मर एक बाहिरी उच्च परिशुद्धता वर्तमान सेन्सिङ उपकरण हो जुन मध्यम र उच्च भोल्टेज पावरमा अनुकूलित हुन्छ। ग्रिडहरू। यसले मोड्युलर संरचना र बहु-समूह माध्यमिक घुमाउरो डिजाइन अपनाउँछ। तारिङ विधि मार्फत समायोजित गर्न सकिन्छ शीर्ष तेल संरक्षकमा बाह्य जडान प्लेटहरू, पूरा गर्नको लागि दोहोरो वर्तमान अनुपातहरू बीच लचिलो स्विचिङ सक्षम पार्दै हालको पत्ता लगाउने र विभिन्न अपरेटिङ अवस्थाहरूको गल्ती सुरक्षा आवश्यकताहरू।

यो उत्पादन GB/T20840.2-2014 राष्ट्रिय मानक र IEC अन्तर्राष्ट्रिय इलेक्ट्रोटेक्निकल मापदण्डहरूको पालना गर्दछ। यो उत्कृष्ट मापन र सुरक्षा प्रदान गर्दै मानक, उच्च-उचाई, र प्रदूषण-प्रतिरोधी मोडेलहरू समावेश छन् शुद्धता। दुबै परम्परागत र कठोर बाहिरी अवस्थाहरूको लागि उपयुक्त, यो मुख्यधाराको समर्थन गर्ने उपकरण हो घरेलु 110kV विद्युत प्रसारण र वितरण प्रणाली।

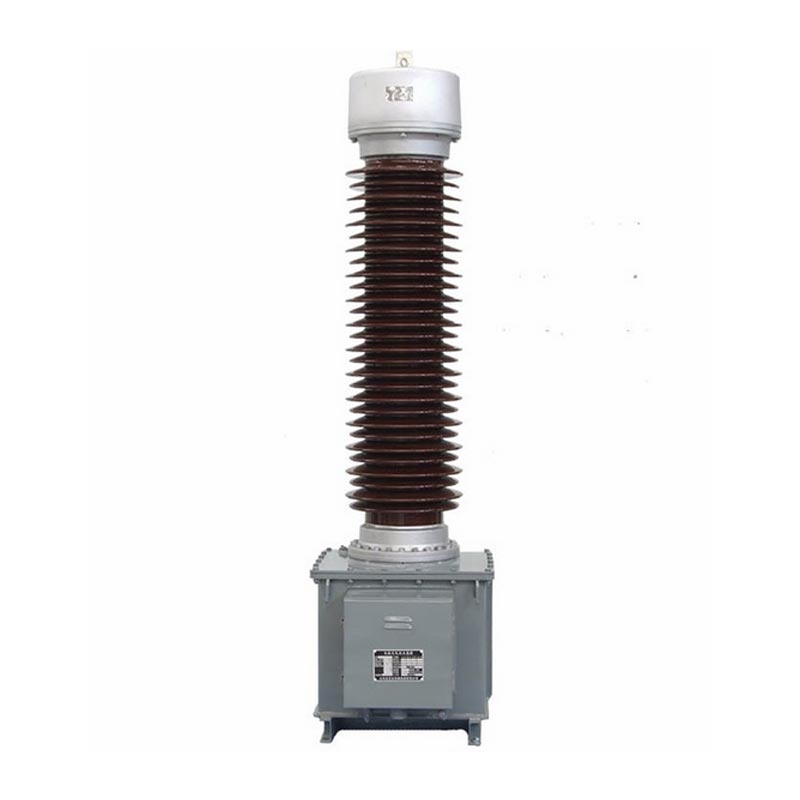

LB6-110kV Capacitive वर्तमान ट्रान्सफर्मर

मोडेल स्पष्टीकरण र लागू सञ्चालन सर्तहरू

1. मोडेल कोडको अर्थ

पूर्ण उत्पादन मोडेल LB6-110kV (एक्युरेसी संयोजन + हालको अनुपात) हो, स्पष्ट र मानकीकृत खण्डहरू सहित। स्पष्टीकरण:
- आधारभूत मोडेल: हालको ट्रान्सफर्मरको लागि L, सुरक्षा स्तरको लागि B, डिजाइन सिरियल नम्बरको लागि 6, रेटेड भोल्टेजको लागि 110 माध्यमिक विरोधी प्रदूषण डिजाइनको लागि 110kV, W2
- शुद्धता वर्ग संयोजन: ०.२/०.५ सहित P/P/P/0.5 र P/P/0.2 जस्ता धेरै घुमाउरो संयोजनहरूलाई समर्थन गर्दछ। लेभल मिटरिङ विन्डिङ्स र 5P/10P लेभल प्रोटेक्शन विन्डिङहरू, उच्च परिशुद्धता मिटरिङ र भरपर्दो गल्ती सन्तुलन संरक्षण।
- वर्तमान अनुपात विशिष्टता: 2*a/c को रूपमा चिन्ह लगाइएको, दोहोरो वर्तमान अनुपात स्विचिङ समर्थन गर्दछ, श्रृंखला जडान a/c हो, समानान्तर जडान 2*a/c हो, प्राथमिक वर्तमानले 2×50A ~ 2×1000A कभर गर्दछ, माध्यमिक वर्तमान 1A/5A पूर्ण विशिष्टता हो

2. लागू हुने सञ्चालन सर्तहरू

- परिवेश तापमान: -25 ℃ देखि +40 ℃ सम्म सञ्चालन अवस्था को लागी उपयुक्त, दैनिक अधिकतम तापमान +30 ℃ संग। अल्ट्रा-कम तापमान आवश्यकताहरू अनुकूलित र कुराकानी गर्न सकिन्छ।
- उचाइ: उचाइको लागि उपयुक्त मानक मोडेल ≤1000m; GYW उच्च-उचाई मोडेल उचाइ ≤4000m लागि उपयुक्त।
- वातावरणीय अनुकूलता: 16mm/KV देखि 31mm/KV सम्म चयन गर्न सकिने क्रीपेज दूरी, विभिन्न परिदृश्यहरूको लागि उपयुक्त पारम्परिक, तटीय जंग संरक्षण, र उच्च-उचाई विरोधी फोउलिंग अनुप्रयोगहरू सहित।

मुख्य संरचनात्मक सुविधाहरू

1. अनुकूलित इन्सुलेशन प्रणाली

उच्च भोल्टेज केबल पेपरले प्राथमिक घुमाउरो कोरलाई र्‍याप गर्ने क्यापेसिटिव तेल-पेपर इन्सुलेशन प्रविधि प्रयोग गर्छ। यसले बहु-स्तरित क्यापेसिटर शिल्डिंग तहको सुविधा दिन्छ, भित्री तह उच्च भोल्टेज र बाहिरीसँग जोडिएको छ। लेयर ग्राउन्ड गरिएको, जसको परिणामस्वरूप एक समान विद्युतीय क्षेत्र वितरण र उल्लेखनीय रूपमा सुधारिएको इन्सुलेशन सुरक्षा मार्जिन।

2. विश्वसनीय घुमाउरो संरचना

प्राथमिक घुमाउरो U-आकारको संरचना छ। 2×400A र तलका मोडेलहरूले कागजले बेरिएको फ्ल्याट तामाको तार प्रयोग गर्छन्, जबकि 2×500A ~ 2×1000A को मोडेलहरूले डबल अर्ध-वृत्ताकार एल्युमिनियम ट्यूबहरू प्रयोग गर्छन्, जसले बलियो वर्तमान बोक्ने क्षमता प्रदान गर्दछ। द विन्डिङलाई चारवटा टर्मिनलसहित दुई खण्डमा विभाजन गरिएको छ, जसले दोहोरो वर्तमान अनुपातहरू बीच लचिलो स्विच गर्न अनुमति दिन्छ।

3. पूर्ण रूपमा सिल गरिएको संरक्षण डिजाइन

स्वचालित रूपमा विस्तार र संकुचनको लागि क्षतिपूर्ति गर्न शीर्षमा एक धातु विस्तार ट्यांक स्थापना गरिएको छ ट्रान्सफर्मर तेलको मात्रा तापमान परिवर्तनको कारणले गर्दा, यसलाई आन्तरिक र बाह्य हावाबाट अलग गर्दै, रोक्न आर्द्रता र तेल बुढ्यौली, र उपकरण आयु विस्तार।

4. सुविधाजनक स्थापना र रखरखाव

ट्याङ्कीको फेदमा प्रि-ड्रिल लिफ्टिङ प्वालहरूले उपकरण उठाउन सुविधा दिन्छ; बहु ग्राउन्डिंग बोल्ट सुनिश्चित गर्दछ उपकरण र माध्यमिक windings को विश्वसनीय ग्राउन्डिंग; जंक्शन बक्स लागि समर्पित clamps संग सुसज्जित छ मानकीकृत र सुरक्षित तारहरू।

कोर प्राविधिक प्यारामिटरहरू

1. मूल्याङ्कन प्यारामिटरहरू

मूल्याङ्कन गरिएको अपरेटिङ भोल्टेज 110kV, अधिकतम अपरेटिङ भोल्टेज 126kV, मूल्याङ्कन गरिएको फ्रिक्वेन्सी 50Hz, polarity subtractive छ।

2. इन्सुलेशन भोल्टेज स्तर सामना

आन्तरिक इन्सुलेशन प्राथमिक देखि माध्यमिक र ग्राउन्ड 185kV/1min, माध्यमिक देखि 3kV/1min; बाह्य इन्सुलेशन सुख्खा परीक्षण भोल्टेज 230kV, भिजेको परीक्षण भोल्टेज 185kV, उच्च-उचाई विरोधी प्रदूषण बिजुली आवेग भोल्टेज सामना शिखर 560kV पुग्छ।

3. सटीकता प्रदर्शन

०.२/०.५ ग्रेड मिटरिङ त्रुटि, न्यूनतम चरण भिन्नता, उच्च परिशुद्धता मिटरिङ आवश्यकताहरू पूरा गर्दै; कम कम्पोजिट 5P/10P सुरक्षा स्तरको लागि त्रुटि, ग्रिड दोष धाराहरूमा द्रुत प्रतिक्रिया सक्षम गर्दै।

4. सर्ट-सर्किट प्रतिरोध प्रदर्शन

थर्मल स्थिरता वर्तमान 5.3KA ~ 45KA, गतिशील स्थिरता वर्तमान 13KA ~ 115KA, ग्रिड सामना गर्न सक्षम सर्ट-सर्किट प्रभावहरू र बलियो परिचालन स्थिरता प्रदर्शन गर्दै।

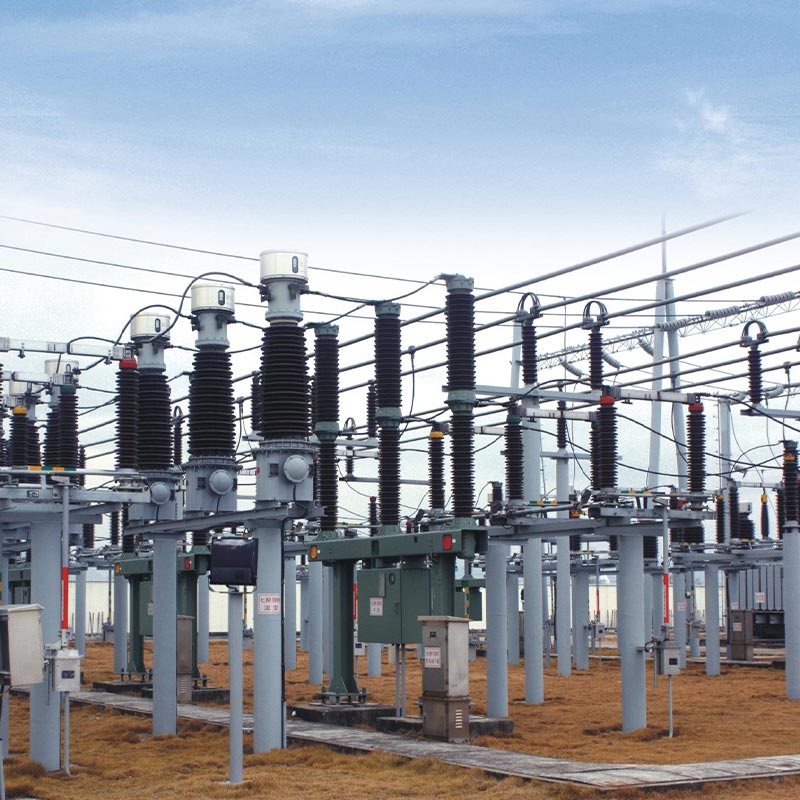

वास्तविक इन्जिनियरिङ आवेदन केसहरू:

केस: Zhejiang 110kV शहरी सबस्टेशन अपग्रेड परियोजना

2024 मा, Zhejiang Jiaxing उपनगरीय 110kV सबस्टेसन अपग्रेड परियोजनामा 32 Usune को थोक खरिद समावेश थियो। LB6-110kV-2×300/5 (5P30/5P30/0.5) हालको ट्रान्सफर्मरहरू। ठूलो लोड संग एक औद्योगिक क्लस्टर मा स्थित छ उतार-चढाव, परियोजनालाई अत्यधिक उच्च मिटरिङ सटीकता र सुरक्षा संवेदनशीलता आवश्यक छ। सञ्चालन पछि, उपकरणले सही रूपमा बसको हालको डाटा सङ्कलन गर्न सक्छ, वास्तविक-समय लोड निगरानी र द्रुत गल्ती ट्रिपिङ सक्षम पार्दै। वार्षिक परिचालन डेटाले मिटरिङ त्रुटि राष्ट्रिय मानक सीमा, र सुरक्षा भन्दा धेरै तल रहेको देखाउँछ कार्यहरू सही र भरपर्दो छन्, पुराना उपकरणहरूको मिटरिङ त्रुटिहरू पूर्ण रूपमा समाधान गर्दै।

स्थापना, सञ्चालन, र रखरखाव निर्दिष्टीकरण

1. पूर्व-स्थापना निरीक्षण

स्थापना गर्नु अघि, क्षतिग्रस्त पोर्सिलेन बुशिंग, तेल जस्ता दोषहरू हटाउन दृश्य निरीक्षण आवश्यक छ। चुहावट, र बेमेल नेमप्लेट प्यारामिटरहरू; प्रमाणित गर्नुहोस् कि विस्तारक तेल स्तर परिवेशको तापमानसँग मेल खान्छ, र यदि तेलको स्तर कम छ भने योग्य ट्रान्सफर्मर तेल (विद्युत शक्ति ≥45kV) थप्नुहोस्।

2. स्थापना आवश्यकताहरू

उपकरणहरू ढुवानी र ढुवानी झुकाव कोणको साथ, सम्पूर्ण प्रक्रियामा ठाडो रूपमा फहराइनुपर्छ ≤१५°। तल फहराउने प्वालहरू मार्फत मात्रै फहराउन अनुमति दिइन्छ; पोर्सिलेन बुशिंग र तेलमा तनाव संरक्षक कडा रूपमा निषेध गरिएको छ। प्राथमिक टर्मिनल P1 मा अधिकतम तेर्सो तन्य बल ≤2000N हो, र P2 मा यो ≤3000N हो; परिचालन सुरक्षा सुनिश्चित गर्न उपकरणको शरीर र ढाल तह विश्वसनीय रूपमा ग्राउन्ड हुनुपर्छ।

3. सञ्चालन र मर्मत नियमहरू

सञ्चालनको क्रममा, उच्च भोल्टेज जोखिम र उपकरण क्षतिबाट बच्न माध्यमिक घुमाउरो खुला सर्किट हुनु हुँदैन। पूर्ण रूपमा छापिएको संरचनालाई सामान्य अपरेटिङ अवस्थाहरूमा कुनै मर्मत आवश्यक पर्दैन। को सरसफाई जाँच गर्नुहोस् पोर्सिलेन बुशिंग र तेल स्तर त्रैमासिक। यदि सिल बिग्रिएको छ वा इन्सुलेशन ओसिलो छ भने, इकाईलाई फिर्ता गर्नुहोस् भ्याकुम सुकाउने र तुरुन्तै तेल प्रतिस्थापनको लागि कारखाना।

4. भण्डारण आवश्यकताहरू

110 kV को करेन्ट ट्रान्सफर्मरलाई प्रत्यक्ष घाम र वर्षाबाट जोगिदै सुख्खा, राम्रो हावा चल्ने वातावरणमा भण्डारण गर्नुपर्छ। को तल तेल ट्याङ्की जमिनबाट कम्तिमा 50 मिमी माथि हुनुपर्छ, र भण्डारण तापमान कम्तिमा -30 ℃ हुनुपर्छ। पछि भण्डारणको एक वर्ष, इन्सुलेशन प्रतिरोध र डाइलेक्ट्रिक हानि गुणांक आवधिक रूपमा परीक्षण गरिनुपर्छ। यदि लामो समयसम्म भण्डारण गरेपछि पेन्टको छाल बन्द हुन्छ, पुन: पेन्टिङ तुरुन्तै गर्नुपर्छ।

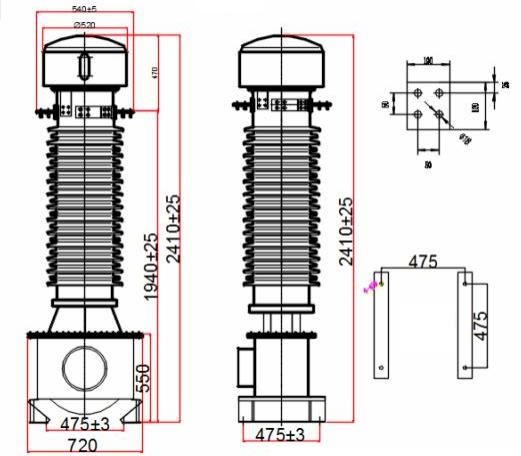

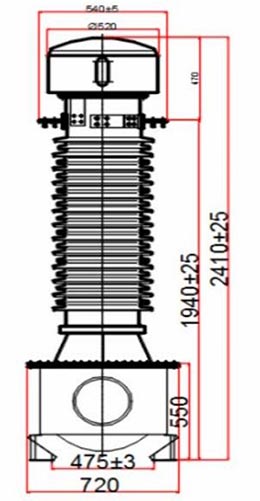

LB 6 - 110 kV उपस्थिति र स्थापना आयामहरू

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

FAQ

Q1: LB6-110 kV वर्तमान ट्रान्सफर्मरमा दोहोरो वर्तमान अनुपात कसरी स्विच गर्ने?

कुनै उपकरण प्रतिस्थापन आवश्यक छैन। केवल शीर्ष तेलमा बाहिरी कनेक्टरको तारिङ विधि समायोजन गर्नुहोस् संरक्षक: जब प्राथमिक विन्डिङहरू श्रृंखलामा जडान हुन्छन्, आधार वर्तमान अनुपात a/c हुन्छ; जडित हुँदा समानान्तर, यो वर्तमान अनुपात 2*a/c को दोब्बर छ। सञ्चालन सरल छ र कुनै विशेष उपकरण आवश्यक छैन, अनुकूलन योग्य विभिन्न लोड अवस्थाहरूमा, प्रभावकारी रूपमा उपकरण प्रतिस्थापन लागत घटाउन।

Q2: मानक, विरोधी प्रदूषण, र उच्च-उचाई मोडेलहरू बीच के भिन्नताहरू छन्?

तीन मोडेलहरूले एउटै कोर बिजुली प्रदर्शन साझा गर्दछ, संरचनात्मक अनुकूलनहरू विशेष अनुरूप परिदृश्यहरू: ① मानक मोडेल 1000 मिटर उचाइ सम्मको परम्परागत वातावरणको लागि उपयुक्त छ, क्रिपेजको साथ 16mm/KV को दूरी; ② W2 प्रदूषण विरोधी मोडेल तटीय र औद्योगिक रूपमा प्रदूषित क्षेत्रहरूको लागि उपयुक्त छ, 20mm/KV को क्रीपेज दूरी र परिष्कृत जंग र प्रदूषण प्रतिरोध; ③ GYW उच्च-उचाई मोडेल हो 31mm/KV को अधिकतम क्रीपेज दूरी संग, 4000m सम्म उच्च-उचाई क्षेत्रहरूको लागि उपयुक्त, र कम हावा सामना गर्न सक्छ दबाब र बलियो पराबैंगनी विकिरण वातावरण।

Q3: दीर्घकालीन उपकरण सञ्चालनको लागि मुख्य सुरक्षा सावधानीहरू के हुन्?

पहिलो, माध्यमिक घुमाउरो लोड वा सर्ट सर्किट अन्तर्गत सञ्चालन हुनुपर्छ; खुला सर्किटहरू कडा रूपमा निषेधित छन् उच्च भोल्टेज ब्रेकडाउन र व्यक्तिगत चोट दुर्घटनाहरू रोक्न। दोस्रो, जंक्शनको भरपर्दो ग्राउन्डिङ सुनिश्चित गर्नुहोस् बक्स र तेल ट्याङ्कीको तल्लो ग्राउन्डिङ बोल्ट, र ग्राउन्डिङ तारले स्थिरताबाट बच्न विनिर्देशहरू पूरा गर्दछ। बिजुली निर्माण। तेस्रो, सामान्य सञ्चालनको समयमा, सील गरिएको संरचनाको विघटन र मनमानी नमूनाहरू छन् निषेधित। स्थिर इन्सुलेशन प्रदर्शन सुनिश्चित गर्न नियमित रूपमा डाइलेक्ट्रिक हानि र आंशिक डिस्चार्ज डाटा परीक्षण गर्नुहोस्।
