बाहिरी वर्तमान ट्रान्सफर्मर

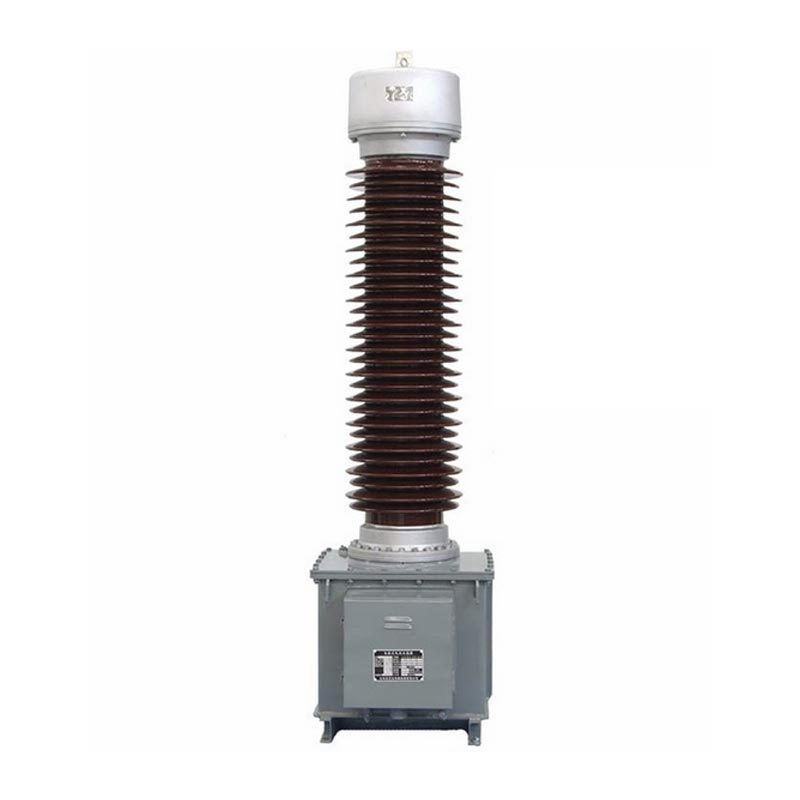

LB6-110kV capacitive आउटडोर वर्तमान ट्रान्सफर्मर Zhejiang Yousen बाट कोर उच्च-भोल्टेज समर्थन उपकरण हो बिजुली। विशेष रूपमा जटिल बाहिरी अपरेटिङ अवस्थाहरूको लागि डिजाइन गरिएको, यसले पूर्ण रूपमा सील गरिएको तेल-पेपरको सुविधा दिन्छ इन्सुलेशन तेल-मग्न संरचना, 110kV को मूल्याङ्कन गरिएको अपरेटिङ भोल्टेज, 126kV को अधिकतम अपरेटिङ भोल्टेज, र 50Hz/60Hz AC पावर ग्रिडहरूसँग उपयुक्त, तटस्थ-पोइन्ट गैर-प्रभावी रूपमा ग्राउन्डको परिचालन आवश्यकताहरू पूरा गर्दै प्रणालीहरू।

यो उत्पादनले ०.२-क्लास र ०.५-क्लास मिटरिङ विन्डिङहरूसँग सुसज्जित मापन र सुरक्षा कार्यहरू एकीकृत गर्दछ। र 5P/10P संरक्षण windings। यसले शृङ्खला र समानान्तर जडान स्विचिङका लागि दोहोरो रूपान्तरण अनुपातलाई समर्थन गर्दछ, 2×50A–2×1000A को प्राथमिक वर्तमान कभरेज र 1A/5A को माध्यमिक आउटपुटको साथ। सटीक उत्पादन प्रयोग गर्दै प्रतिष्ठित कारखानामा प्रक्रियाहरू, उत्पादनले उत्कृष्ट वातावरणीय अनुकूलनताको गर्व गर्दछ: मानक मोडेल हो 1000m भन्दा कम उचाइका लागि उपयुक्त छ, जबकि GYW उच्च-उचाई मोडेलले 4000m उचाइमा स्थिर रूपमा काम गर्न सक्छ। यो व्यापक छ सहरी र ग्रामीण सबस्टेशन, औद्योगिक र खानी बिजुली आपूर्ति, र नयाँ ऊर्जा ऊर्जा उत्पादन परिदृश्यहरूमा प्रयोग गरिन्छ।

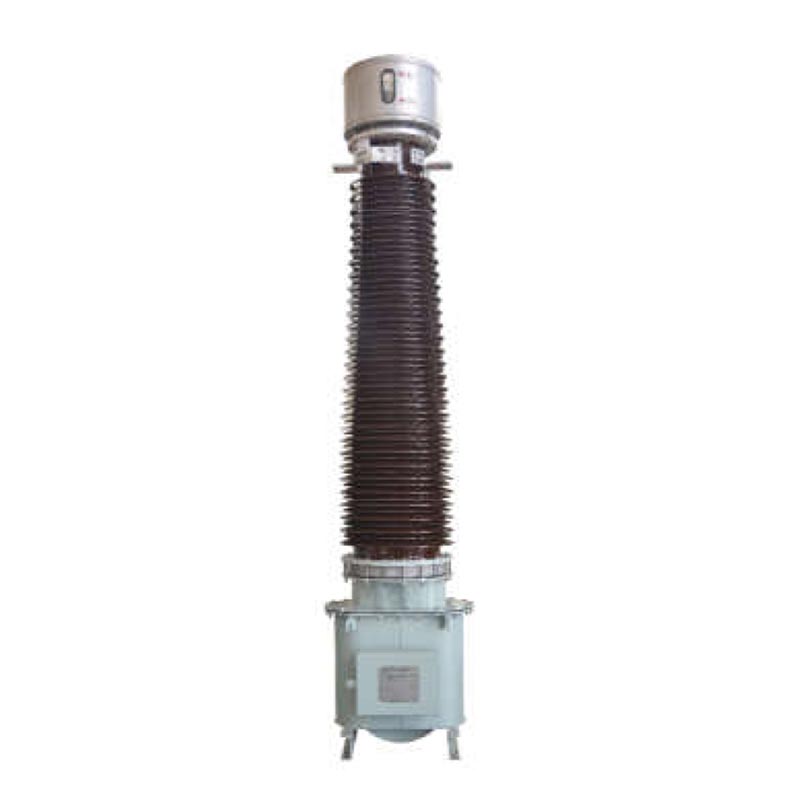

LB6-110kV Capacitive वर्तमान ट्रान्सफर्मर

मोडेल व्याख्या र उपयोग सर्तहरू

1. मोडेल प्यारामिटर व्याख्या

बाहिरी वर्तमान ट्रान्सफर्मरको लागि पूर्ण मोडेल नम्बर LB6-110kV P/P/P/0.5ab/c, तीन कोरमा विभाजित छ। परिभाषाहरू:
- आधारभूत मोडेल: L ले हालको ट्रान्सफर्मरलाई सङ्केत गर्छ, B ले सुरक्षा स्तरसँग सङ्केत गर्छ, 6 ले डिजाइन सिरियल नम्बरलाई सङ्केत गर्छ, 110 ले मूल्याङ्कन गरिएको भोल्टेज स्तरलाई संकेत गर्दछ, र W2 ले माध्यमिक प्रदूषण विरोधी कन्फिगरेसन प्रतिनिधित्व गर्दछ।
- परिशुद्धता संयोजन: एक ०.५-क्लास मिटरिङ वाइन्डिङ र लगायतका माध्यमिक विन्डिङका चार सेटमा निर्मित तीन P-वर्ग सुरक्षा विन्डिङहरू, विभिन्न परिशुद्धता संयोजनहरूलाई विभिन्न मिटरिङमा अनुकूलन गर्न समर्थन गर्दै र सुरक्षा सटीक आवश्यकताहरू।
- हालको अनुपात: 2*a/c चिन्ह लगाइएको, दोहोरो अनुपात स्विचिङलाई समर्थन गर्दै। शीर्ष तेल संरक्षक हुँदा अनुपात a/c हो बाह्य कनेक्टर श्रृंखलामा जोडिएको छ, र समानान्तरमा जडान हुँदा 2*a/c। अन-साइट तारिङले सजिलोको लागि अनुमति दिन्छ स्विच गर्दै।

2. मानक सञ्चालन सर्तहरू

- परिवेश तापमान: अधिकतम +40 ℃, न्यूनतम -25 ℃, दैनिक औसत अधिकतम +30 ℃; अल्ट्रा-कम तापमान अवस्था हुन सक्छ अनुकूलित र वार्तालाप हुन।
- स्थापना उचाइ: मानक प्रकार ≤1000m; LB6-110 GYW उच्च उचाई प्रकार ≤4000m।

उत्पादन संरचनात्मक सुविधाहरू

1. घुमाउरो र इन्सुलेशन संरचना

प्राथमिक घुमाउरो U-आकार संरचना अपनाउछ। 2×400A र तलको स्पेसिफिकेशनले पेपर इन्सुलेटेड फ्ल्याट कपर प्रयोग गर्छ तार, जबकि 2×500A–2×1000A को स्पेसिफिकेशनहरूले डबल-लोब्ड अर्ध-वृत्ताकार एल्युमिनियम ट्यूबहरू प्रयोग गर्दछ। कोरले ए को उपयोग गर्दछ क्यापेसिटिव तेल-पेपर इन्सुलेशन प्रक्रिया, उच्च-भोल्टेज केबल पेपर मुख्य इन्सुलेशन र्यापिंगको साथ। बहु तहहरू क्यापेसिटर शिल्डिङको भित्री तह उच्च भोल्टेज र बाहिरीसँग जोडिएको एकसमान विद्युतीय क्षेत्र बनाउँछ। तह ग्राउन्ड गरिएको, इन्सुलेशन सुरक्षामा उल्लेखनीय सुधार। प्राथमिक घुमाउरो संग दुई खण्डमा विभाजित छ चार टर्मिनलहरू, सजिलो अनुपात स्विचिङको लागि शीर्ष तेल ट्याङ्कीमा जडान।

2. सील संरक्षण डिजाइन

स्वचालित रूपमा इन्सुलेट तेल भोल्युममा हुने परिवर्तनहरूको लागि क्षतिपूर्ति गर्न शीर्षमा धातु विस्तारक स्थापना गरिएको छ तापमान भिन्नताहरू, हावालाई अलग गर्ने र आर्द्रताको कारणले तेलको उमेरलाई रोक्न, यसरी उपकरणको आयु विस्तार गर्दछ। एक्सपेन्डरसँग तेल स्तरको वास्तविक-समय निगरानीको लागि निर्मित तेल स्तर अवलोकन विन्डो छ। सबै माध्यमिक टर्मिनलहरू र प्राथमिक परिरक्षण टर्मिनलहरू तेल ट्याङ्की जंक्शन बक्समा केन्द्रिय रूपमा जोडिएका छन्, सुनिश्चित गर्दै मानकीकृत तार र बलियो विरोधी हस्तक्षेप क्षमताहरू।

3. सुरक्षित स्थापना संरचना

तेलको ट्याङ्कीलाई उच्च गुणस्तरको स्टिल प्लेटबाट वेल्ड गरिएको छ, जसमा स्थिरका लागि तल पूर्व-ड्रिल लिफ्टिङ प्वालहरू छन्। समग्र लिफ्टिंग। जंक्शन बक्स र तेल ट्यांक विश्वसनीय सुनिश्चित गर्न समर्पित ग्राउन्डिंग बोल्ट संग सुसज्जित छन् माध्यमिक घुमाउरो र सम्पूर्ण एकाइको ग्राउन्डिङ। उत्पादन एक कम polarity डिजाइन सुविधा; जब प्राथमिक हालको P1 प्रवेश गर्छ र P2 बाहिर निस्कन्छ, माध्यमिक वर्तमान S1/S2/S3 मार्फत उत्पादन हुन्छ, उद्योग-मानक तारहरू अनुरूप तर्क र साइटमा कमीशनिंग सुविधा।

कोर प्राविधिक प्यारामिटरहरू

1. आधारभूत विद्युत प्यारामिटरहरू

- रेटेड अपरेटिङ भोल्टेज: 110kV; अधिकतम अपरेटिङ भोल्टेज: 126kV
- रेटेड आवृत्ति: 50/60Hz; ध्रुवता: घटाउने ध्रुवता
- मूल्याङ्कन गरिएको प्राथमिक वर्तमान: 2×50A～2×1000A (बहु विनिर्देशहरू उपलब्ध छन्)
- रेटेड माध्यमिक वर्तमान: 1A, 5A
- माध्यमिक आउटपुट क्षमता: 15VA～50VA (ट्रान्सफर्मर अनुपातमा अनुकूली)

2. शुद्धता त्रुटि मानकहरू

- मिटरिङ क्लास (०.२/०.५): हालको त्रुटि ±0.2%～±1.5%, चरण भिन्नता 10′～90′, उच्च परिशुद्धता ऊर्जा भेट्दै मिटरिङ आवश्यकताहरू।
- सुरक्षा वर्ग (5P/10P): 5P वर्ग वर्तमान त्रुटि ≤±1%, समग्र त्रुटि ≤5%; 10P वर्ग समग्र त्रुटि ≤10%, प्रणाली गल्ती को मामला मा विश्वसनीय सुरक्षा अपरेशन।

3. भोल्टेज र इन्सुलेशन प्यारामिटरहरू सामना गर्नुहोस्

- पावर फ्रिक्वेन्सी प्रतिरोध भोल्टेज: 185kV/1 मिनेट प्राथमिक र माध्यमिक सर्किटहरू र जमीनमा; 3kV/1 मिनेट को लागि माध्यमिक सर्किट र जमीनमा; 5kV/1 मिनेट जमिनमा प्राथमिक ढालको लागि। बाह्य इन्सुलेशन सुख्खा परीक्षण: 230kV; भिजेको परीक्षण: 185kV।
- लाइटनिङ इम्पल्स विदस्ट्यान्ड भोल्टेज: आन्तरिक इन्सुलेशन 450kV; GYW2 उच्च-उचाई विरोधी प्रदूषण प्रकार सम्म 560kV
- Creepage दूरी: मानक प्रकार ≥16mm/kV; ≥31mm/kV सम्म विरोधी प्रदूषण प्रकार, कठोर वातावरणको लागि उपयुक्त जस्तै तटीय क्षेत्रहरू, औद्योगिक प्रदूषण, र उच्च उचाइहरू।

4. सर्ट सर्किट स्थिरता प्यारामिटरहरू

उपकरणले उत्कृष्ट थर्मल र गतिशील स्थिरता प्रदर्शन प्रदर्शन गर्दछ। 300-600A विनिर्देशहरूको लागि, छोटो-समय थर्मल स्थिरता वर्तमान 31.5-45kA पुग्न सक्छ, र गतिशील स्थिरता वर्तमान 80-115kA पुग्न सक्छ, तत्काल सर्ट-सर्किट वर्तमान सर्जहरू सामना गर्न र उपकरण क्षति रोक्न सक्षम।

वास्तविक संसार आवेदन मामला

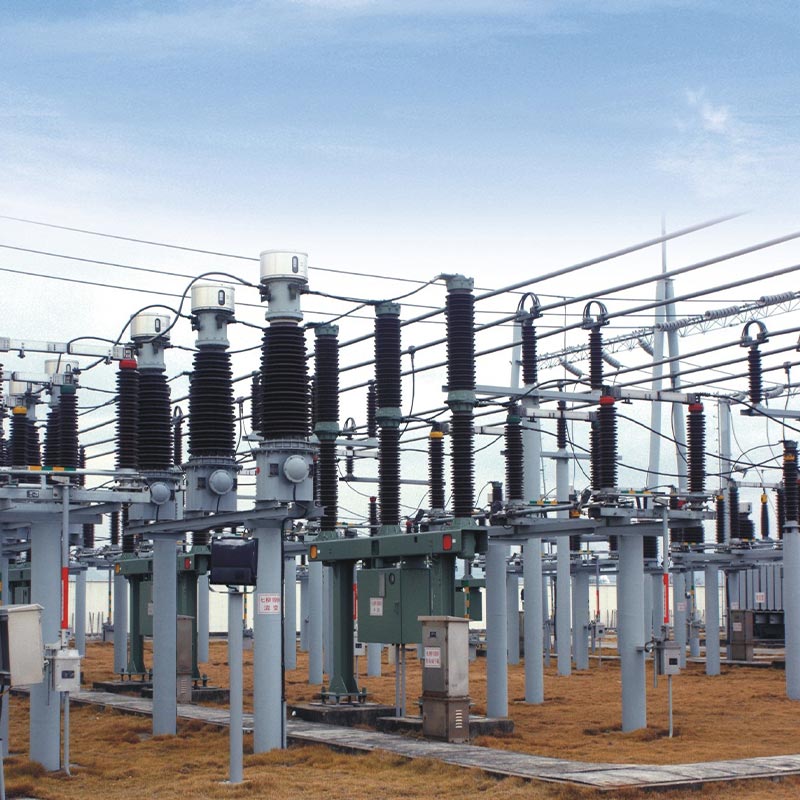

Usune LB6-110kV बाहिरी वर्तमान ट्रान्सफर्मर सफलतापूर्वक 110kV पावर ग्रिड सबस्टेशन अपग्रेडमा लागू गरियो पूर्वी चीनमा परियोजना, पुरानो उपकरण प्रतिस्थापन र कम सटीकता, खराब मौसम जस्ता समस्याहरू समाधान गर्दै प्रतिरोध, र बारम्बार रखरखाव।

यो परियोजना उपनगरीय औद्योगिक पार्कमा अवस्थित छ, जुन क्षेत्र वर्षभरि आर्द्रता र थोरै औद्योगिक प्रदूषण, धेरै निर्माण कम्पनीहरूलाई विद्युत आपूर्ति। परियोजनाले LB6-110kV GYW चयन गर्यो प्रदूषण विरोधी उच्च-उचाई मोडेल (2×300/5A, 5P30/5P30/0.5S/0.2S सटीकता संयोजन)। दुई वर्षभन्दा बढी समयपछि स्थिर सञ्चालनको, 0.2S/0.5S उच्च परिशुद्धता विन्डिङहरूले औद्योगिक प्रयोगकर्ताहरूको लागि सही मिटरिङ सुनिश्चित गर्दछ, जबकि बहु सुरक्षा विन्डिङहरूले ग्रिड उतार-चढाव र सानो सर्ट-सर्किट गल्तीहरूको लागि द्रुत प्रतिक्रिया सक्षम गर्दछ, हासिल गर्दै शून्य झूटा यात्रा र यात्रा गर्न शून्य असफलता। पूर्ण रूपमा छापिएको संरचनाले नमी र दूषित पदार्थलाई प्रभावकारी रूपमा प्रतिरोध गर्दछ जंग, कुनै तेल चुहावट वा इन्सुलेशन बुढ्यौली समस्याहरू बिना, पछिको मर्मत कार्यको बोझ कम गर्दै 60%, पूर्ण रूपमा कठोर अपरेटिङ सर्तहरूमा उत्पादनको स्थिरता र विश्वसनीयता प्रमाणित गर्दै।

LB 6 - 110 kV उपस्थिति र स्थापना आयामहरू

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

FAQ

Q1: साइटमा दोहोरो वर्तमान अनुपातहरू बीच कसरी स्विच गर्ने?

कुनै उपकरण disassembly आवश्यक छैन। माथिको तेलमा बाहिरी जडानकर्ताहरूको तारिङ कन्फिगरेसन मात्र संरक्षक समायोजन आवश्यक छ। प्राथमिक windings को श्रृंखला जडान आधार अनुपात a/c हो; समानान्तर जडान प्राथमिक वर्तमान अनुपात 2*a/c को दोब्बर परिणाम। उपकरण पूर्वनिर्धारित रूपमा समानान्तरमा पठाइन्छ; बस पालना गर्नुहोस् उपकरणको इन्सुलेशन वा आयुलाई असर नगरी छिटो स्विच गर्नको लागि तारिङ रेखाचित्र।

Q2: विभिन्न इन्सुलेशन र विरोधी प्रदूषण मोडेलहरूको लागि कुन परिदृश्यहरू उपयुक्त छन्?

मानक प्रकार (≥16mm/kV) 1000m भन्दा कम राम्रो वातावरण संग मैदानी क्षेत्रहरु को लागी उपयुक्त छ; W विरोधी प्रदूषण प्रकार (≥20mm/kV) सहरी र सामान्य औद्योगिक प्रदूषण परिदृश्यहरूको लागि उपयुक्त छ; GYW उच्च-उचाई विरोधी प्रदूषण प्रकार (≥25mm/kV) 4000m भन्दा कम उच्च उचाइ क्षेत्रहरूको लागि उपयुक्त छ; GYW2 परिष्कृत प्रकार (≥31mm/kV) चरम लागि डिजाइन गरिएको छ तटीय नुन स्प्रे, भारी औद्योगिक प्रदूषण, र अति उच्च उचाइ जस्ता अवस्थाहरू, बलियो प्रस्ताव इन्सुलेशन विरोधी बुढ्यौली प्रदर्शन।

Q3: बाहिरी वर्तमान ट्रान्सफर्मरको लागि मुख्य मर्मत विचारहरू के हुन्?

पहिलो, उच्च भोल्टेज इन्डक्सन जोखिमहरूबाट बच्न माध्यमिक खुला-सर्किट सञ्चालनलाई कडा रूपमा निषेध गरिएको छ। दोस्रो, द सिल गरिएको संरचना स्वेच्छाचारी रूपमा विघटन गर्नु हुँदैन। मर्मत-मुक्त सञ्चालन सामान्य अन्तर्गत सम्भव छ सर्तहरू। तेस्रो, डाइलेक्ट्रिक हानि र इन्सुलेशन प्रतिरोध वार्षिक रूपमा परीक्षण गरिनु पर्छ, र डाटा हुनुपर्छ मूलतः कारखाना मूल्यहरु संग संगत। चौथो, तेलको स्तर मौसमी रूपमा जाँच गर्नुपर्छ, र योग्य हुनुपर्छ तेलको स्तर कम हुँदा ट्रान्सफर्मरमा तेल तुरुन्तै थपिनुपर्छ।

उत्पादन लाभ र सारांश

Usune LB6 श्रृंखला 110kV/126kV आउटडोर वर्तमान ट्रान्सफर्मर, यसको मानकीकृत डिजाइन, स्थिर प्रदर्शन, र बलियो वातावरणीय अनुकूलनता, संवेदनशीलता जस्ता परम्परागत उपकरणहरूको दुखाइ बिन्दुहरू समाधान गर्दछ आर्द्रता, सजिलो तेल बुढ्यौली, र कमजोर विरोधी fouling क्षमताहरु। लचिलो अनुपात र शुद्धता संयोजन पूरा गर्न सक्नुहुन्छ पावर ग्रिड मिटरिङ, रिले संरक्षण, र औद्योगिक शक्ति अनुगमन को विभेदित आवश्यकताहरु। उच्च गुणस्तरको रूपमा एक प्रतिष्ठित चिनियाँ कारखानामा उत्पादित उच्च-भोल्टेज उपकरण, यसले अत्यधिक भरपर्दो, लागत-प्रभावी, र ग्लोबल पावर प्रोजेक्टहरूका लागि कम मर्मत समाधानहरू, यसलाई पावर ग्रिड कम्पनीहरूको लागि विश्वसनीय आपूर्तिकर्ता बनाउँदै र ईन्जिनियरिङ् ठेकेदारहरू।
