द220kV विच्छेदन स्विच220kV AC पावर ट्रान्समिशन सबस्टेशनहरूको लागि डिजाइन गरिएको एक उच्च-भोल्टेज बाहिरी अलगाव उपकरण हो। यो मुख्यतया बिजुली सर्किट अलग गर्न, दृश्य सुरक्षा विच्छेद बिन्दु प्रदान गर्न, र उच्च भोल्टेज उपकरणहरूको लागि सुरक्षित मर्मत कार्य सुनिश्चित गर्न प्रयोग गरिन्छ।
चीनमा एक पेशेवर उच्च भोल्टेज सबस्टेशन उपकरण निर्माताको रूपमा, हामी स्थिर विद्युतीय प्रदर्शन, बलियो बाहिरी अनुकूलनता, र अन्तर्राष्ट्रिय मापदण्डहरूको अनुपालनको विशेषता सहित भरपर्दो 220kV डिस्कनेक्ट स्विच समाधानहरू प्रदान गर्दछौं। उत्पादन IEC 62271-102 आवश्यकताहरू अनुसार डिजाइन गरिएको छ र व्यापक रूपमा पावर प्रसारण र वितरण प्रणालीहरूमा लागू हुन्छ।
सामान्य सञ्चालनको क्रममा, द220kV विच्छेदन स्विचनिरन्तर मूल्याङ्कन वर्तमान बोक्छ। जब मर्मत आवश्यक हुन्छ, यसले खोलिएपछि स्पष्ट देखिने अलगावको अन्तर सिर्जना गर्दछ, जसले अपरेटरहरूलाई डाउनस्ट्रीम विद्युतीय उपकरणहरू सुरक्षित रूपमा निरीक्षण र मर्मत गर्न अनुमति दिन्छ।
डिस्कनेक्ट स्विचलाई नो-लोड वर्तमान स्विचिङ अपरेसनहरूको लागि डिजाइन गरिएको हो र सबस्टेशन सञ्चालन सुरक्षा सुधार गर्न सर्किट ब्रेकर र अर्थिङ स्विचहरूसँग मिलेर काम गर्दछ।

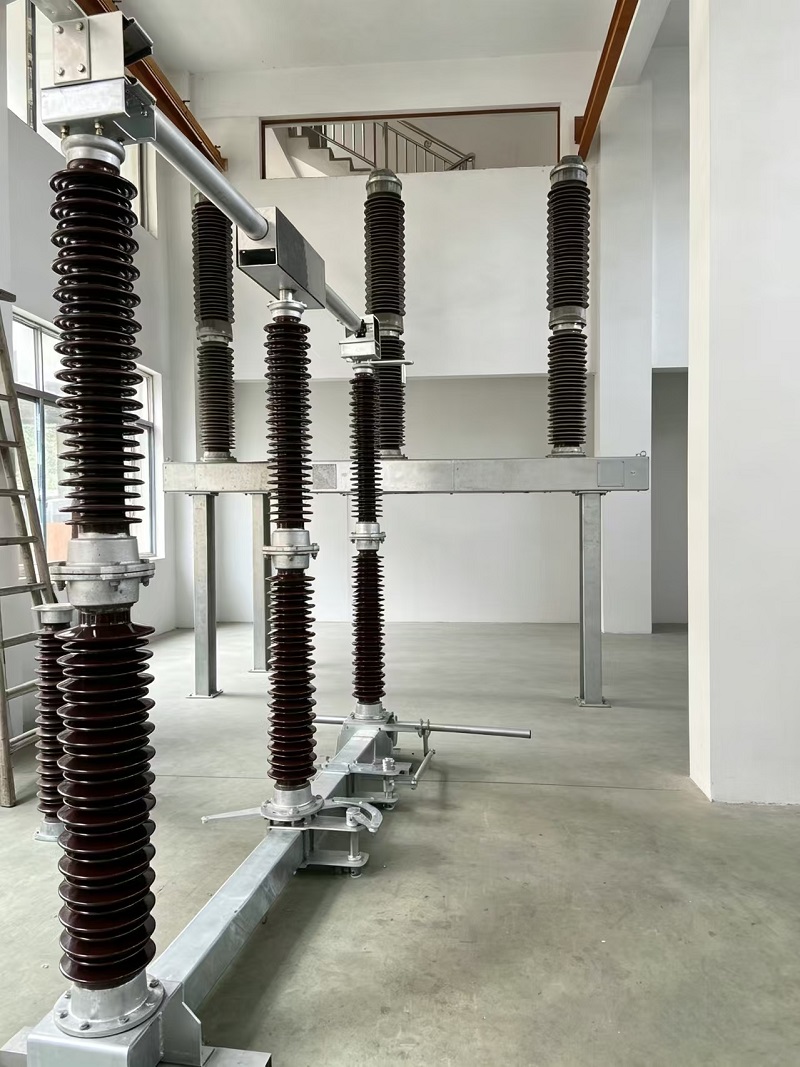

पूर्ण 220kV डिस्कनेक्टरमा तीन-चरण मुख्य संरचना, समर्थन इन्सुलेटरहरू, प्रवाहकीय प्रणाली, स्टिल आधार फ्रेम, र मोटर-संचालित अपरेटिङ मेकानिज्म समावेश छ। प्रत्येक कम्पोनेन्ट उच्च-भोल्टेज अवस्थाहरूमा दीर्घकालीन बाहिरी सञ्चालनको लागि अनुकूलित छ।
प्रवाहकीय सम्पर्कहरू उच्च घनत्व चाँदी-प्लेट गरिएको तामा मिश्र धातु सामग्रीहरू प्रयोग गरेर निर्माण गरिन्छ। यो डिजाइनले प्रभावकारी रूपमा सम्पर्क प्रतिरोधलाई कम गर्छ, निरन्तर सञ्चालनको क्रममा तापक्रम वृद्धिलाई कम गर्छ, र विद्युतीय चालकता र सेवाको विश्वसनीयतामा सुधार गर्छ।
समर्थन इन्सुलेटरहरू उच्च-ग्रेड एल्युमिना पोर्सिलेन वा वैकल्पिक मिश्रित सिलिकॉन रबर सामग्रीहरूद्वारा निर्मित हुन्छन्। इन्सुलेशन संरचनाले उत्कृष्ट विद्युतीय शक्ति र वातावरणीय प्रतिरोध प्रदान गर्दछ, बाहिरी सबस्टेशनहरूमा स्थिर सञ्चालन सुनिश्चित गर्दै।
आधार फ्रेमले बलियो जंग प्रतिरोधको साथ तातो-डुबकी जस्ती इस्पात संरचना अपनाउछ। यो लामो-समय बाहिरी स्थापनाको लागि उपयुक्त छ र विभिन्न मौसम परिस्थितिहरूमा मेकानिकल बल कायम राख्न मद्दत गर्दछ।
220kV आउटडोर डिस्कनेक्ट स्विच एक मोटर-संचालित अपरेटिङ मेकानिजम संग सुसज्जित छ, जबकि म्यानुअल आपतकालीन सञ्चालन पनि उपलब्ध छ। मेकानिज्म बक्सलाई धूलो र पानी प्रवेश विरुद्ध सुरक्षा सुधार गर्न IP54 सुरक्षा रेटिंगको साथ डिजाइन गरिएको छ।
अपरेटिङ मेकानिजमले सहायक सम्पर्कहरू समावेश गर्दछ जसले रिमोट निगरानी प्रणालीहरूको लागि स्थिति प्रतिक्रिया संकेतहरू प्रदान गर्दछ। यसले अपरेटरहरूलाई आधुनिक सबस्टेशनहरूमा कुशलतापूर्वक स्विच स्थिति जाँच गर्न अनुमति दिन्छ।
डिस्कनेक्ट स्विचलाई सर्किट ब्रेकरहरू र अर्थिङ स्विचहरूसँग गलत सञ्चालनहरू रोक्नको लागि एकीकृत गर्न सकिन्छ। सुरक्षा इन्टरलकिङ प्रणाली सुनिश्चित गर्दछ कि:
| उत्पादन प्रकार | बाहिरी उच्च भोल्टेज विच्छेदन स्विच |
| मूल्याङ्कन भोल्टेज | 252kV |
| मूल्याङ्कन गरिएको आवृत्ति | ५० हर्ट्ज |
| मूल्याङ्कन निरन्तर वर्तमान | 1250A / 2000A / 2500A |
| छोटो समयको प्रतिरोध वर्तमान (3s) | 40kA / 50kA |
| चुचुरो प्रतिरोधी वर्तमान | 100kA / 125kA |
| सञ्चालन विधि | म्यानुअल आपतकालीन सञ्चालनको साथ मोटर-संचालित सञ्चालन |
| संयन्त्र बक्स संरक्षण | IP54 |
| लागू मानक | IEC 62271-102 |
220kV डिस्कनेक्ट स्विच उच्च-भोल्टेज पावर ट्रान्समिशन प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ, जसमा:
भरपर्दो अलगाव प्रदर्शन र बलियो वातावरणीय अनुकूलनताको साथ, यो उपकरणले आधुनिक पावर प्रणालीहरूको सुरक्षित र स्थिर सञ्चालनलाई समर्थन गर्दछ।
220kV डिस्कनेक्टर बाहिरी स्थापनाको लागि डिजाइन गरिएको हो र विभिन्न वातावरणीय अवस्थाहरूमा भरपर्दो रूपमा सञ्चालन गर्न सक्छ।
उत्पादन इन्सुलेशन समाधान, सञ्चालन संयन्त्र, र वातावरणीय अनुकूलन सुविधाहरू सहित विभिन्न परियोजना आवश्यकताहरू अनुसार अनुकूलित गर्न सकिन्छ।
उच्च भोल्टेज सबस्टेशन उपकरणहरूको एक अनुभवी चीन निर्माताको रूपमा, हामी भरपर्दो र अनुकूलित पावर प्रसारण समाधानहरू प्रदान गर्नमा ध्यान केन्द्रित गर्दछौं। हाम्रो 220kV डिस्कनेक्ट स्विचले आधुनिक पावर प्रणालीहरूको माग गर्ने आवश्यकताहरू पूरा गर्न उन्नत संरचनात्मक डिजाइन, टिकाउ सामग्री, र कडा गुणस्तर नियन्त्रण संयोजन गर्दछ।
IEC मापदण्डहरू, लचिलो कन्फिगरेसन विकल्पहरू, र व्यावसायिक प्राविधिक समर्थनको अनुपालनको साथ, हाम्रो 220kV डिस्कनेक्टरले उच्च-भोल्टेज सबस्टेशनहरूको सुरक्षित अलगाव र कुशल सञ्चालनको लागि भरपर्दो समाधान प्रदान गर्दछ।
