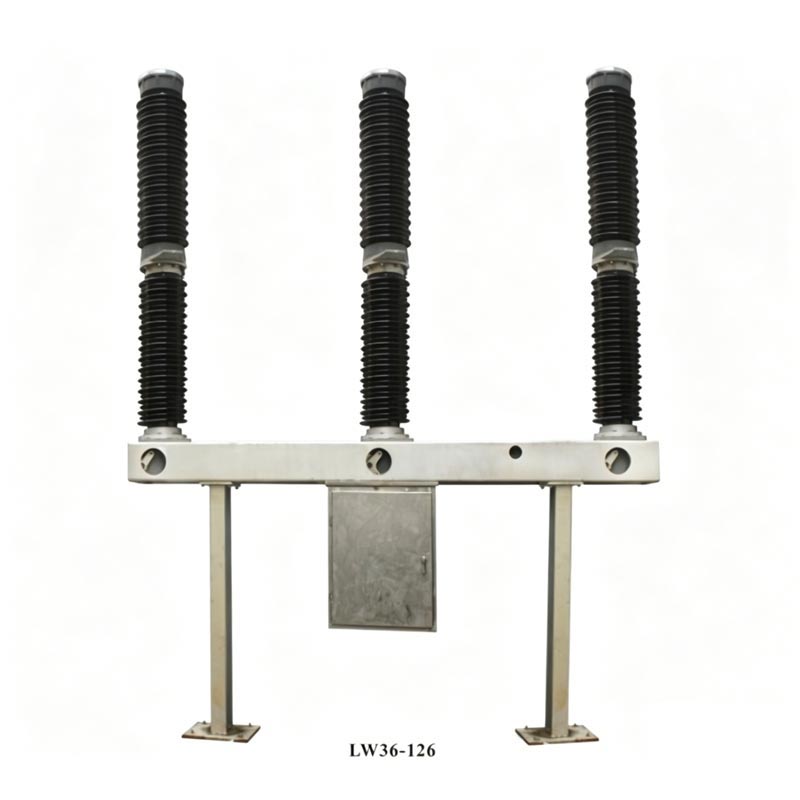

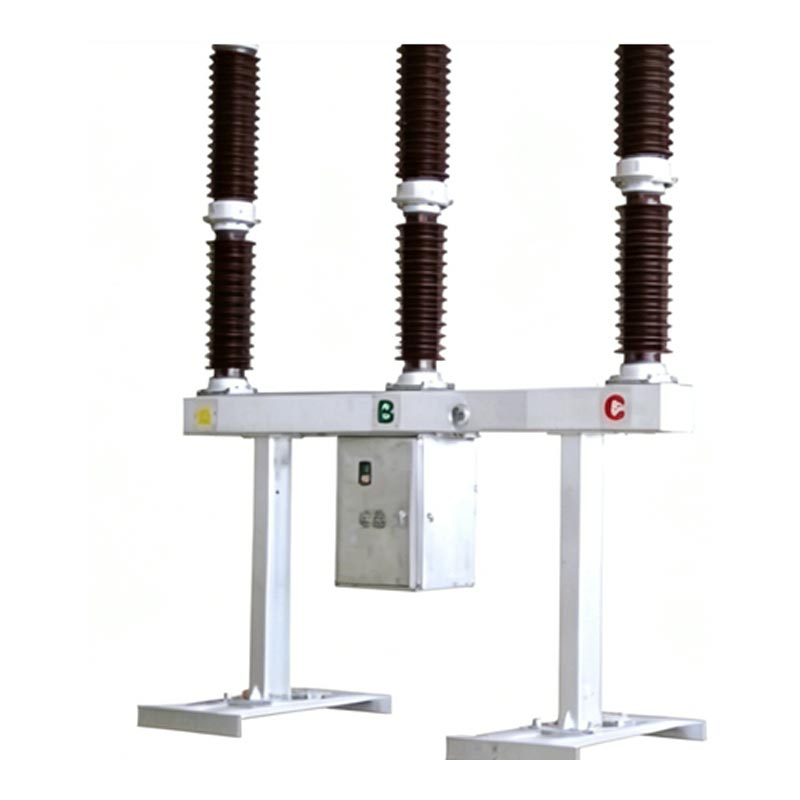

Usune LW36-110 सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kV को नियन्त्रण र सुरक्षाको लागि एक कोर उपकरण हो। 110kV प्रसारण र रूपान्तरण प्रणाली र टाई सर्किट ब्रेकर र स्विचिंग उपकरणको रूपमा पनि प्रयोग गर्न सकिन्छ समूह। उत्पादनले एकल-सपोर्टको रूपमा प्रत्येक चरणको साथ, एक एकीकृत आत्म-शक्तिबद्ध चाप-निभाउने संरचना अपनाउछ, एकल ब्रेक युनिट। सबै तीन चरणहरू एउटै फ्रेममा स्थापित छन्, वसन्तको माध्यमबाट मेकानिकल लिंकेज प्राप्त गर्दै सञ्चालन संयन्त्र। उत्पादनको शीर्षमा चाप-निभाउने चेम्बर पोर्सिलेन बुशिंग, बीचको खण्ड समावेश छ। समर्थन पोर्सिलेन बुशिंग र फ्रेम समावेश गर्दछ, र विद्युतीय नियन्त्रण घटकहरू समावेश गर्ने मेकानिज्म बक्स हो। फ्रेम मुनि निलम्बित, एक कम्प्याक्ट संरचना र सुविधाजनक सञ्चालन को परिणामस्वरूप।
चिनियाँ मापदण्डहरू GB1984-2003 "AC उच्च भोल्टेज सर्किट ब्रेकरहरू" र IEC62271-100:2001 "उच्च भोल्टेजको पालना गर्दछ। स्विचगियर र कन्ट्रोलगियर - भाग 100: उच्च भोल्टेज सर्किट ब्रेकरहरू," र कठोर कारखाना परीक्षण पास गरेको छ र उत्पादन अनुपालन र विश्वसनीयता सुनिश्चित गर्न प्रमाणीकरण।
"थर्मल एक्सपेन्सन + असिस्टेड ब्लोइङ" चाप निभाउने सिद्धान्तको प्रयोग गर्दछ, परिणामस्वरूप छोटो चाप निभाउने समय, लामो विद्युतीय जीवन, र कम सञ्चालन आवाज; उत्कृष्ट इन्सुलेशन र चाप संग SF6 ग्यास प्रयोग गर्दछ माध्यमको रूपमा निभाउने गुणहरू, दहन र विस्फोटको जोखिम हटाउँदै, यसलाई उपयुक्त बनाउन सघन जनसंख्या भएको क्षेत्र।
वसन्त-संचालित संयन्त्रको मेकानिकल जीवन 6000 चक्र सम्म हुन्छ, वार्षिक SF6 ग्यास चुहावट दर ≤0.5%, र ≤80μΩ को मुख्य सर्किट प्रतिरोध। प्राविधिक मापदण्डहरू पूरा गर्नुहोस् र परीक्षण डेटा उत्पादन स्थिरता प्रमाणित गर्नुहोस्।
-30 ℃ देखि + 40 ℃ को परिवेश तापमान दायरा र एक उचाइ संग, कठोर बाहिरी वातावरण को लागी व्यापक रूप देखि अनुकूलन योग्य ≤3000 मिटर। हावा, बरफ, र भूकम्पको लागि बलियो प्रतिरोध, विभिन्न ऊर्जा परियोजना परिदृश्यहरूको आवश्यकताहरू पूरा गर्दै।
सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kV ले उत्कृष्ट विद्युतीय कार्यसम्पादन, कोर प्यारामिटरहरूको साथमा गर्व गर्दछ। 126kV पावर उपकरणको उच्च मापदण्डहरू पूरा गर्दै, जटिल पावर प्रणालीहरूमा स्थिर सञ्चालन सुनिश्चित गर्दै। कुञ्जी कोर मापदण्डहरू निम्नानुसार छन्:
| वस्तु | एकाइ | प्राविधिक प्यारामिटर |
| मूल्याङ्कन भोल्टेज | kV | 110 |
| मूल्याङ्कन गरिएको वर्तमान | A | 3150 |
| मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ वर्तमान | kA | 40 |
| मूल्याङ्कन गरिएको SF6 ग्यासको चाप (20℃) | MPa | 0.5 |
| बन्द हुने समय | ms | ≤१४५ |
| खुल्ने समय | ms | ≤60 |
| यान्त्रिक जीवन | समय | 6000 |
सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kV मा तीन चरणहरू हुन्छन्, प्रत्येक एक सेल्फ-एनर्जीसँग सुसज्जित हुन्छ। चाप बुझाउने कक्ष, समर्थन इन्सुलेशन उपकरण, शोषक, र चुहावट-प्रूफ संरचना। स्थिर सील प्रयोग गर्दछ ओ-रिंगहरू र सीलेन्ट, जबकि गतिशील सीलले वसन्त कम्प्रेसन सील प्रयोग गर्दछ, उत्कृष्ट वायु टाइटनेस सुनिश्चित गर्दै। द प्रसारण भागले एकल-पोल सर्किट ब्रेकर र अपरेटिङ मेकानिज्म जडान गर्दछ, कुशलतापूर्वक प्रसारण परिचालन बल; वसन्त अपरेटिङ मेकानिजममा निर्मित मेकानिज्म बक्स छ, जसले म्यानुअल, बिजुली ऊर्जा प्रदान गर्दछ भण्डारण, र रिक्लोजिङ कार्यहरू, लचिलो र भरपर्दो सञ्चालन प्रदान गर्दै।
1. बन्द अवस्था: प्रणाली वर्तमान टर्मिनलहरू, स्थिर सम्पर्कहरू, चलिरहेको सम्पर्कहरू, सिलिन्डरहरू मार्फत सर्किट बनाउँछ।
र मध्यवर्ती सम्पर्कहरू, सामान्य पावर प्रसारण सुनिश्चित गर्दै।
2. ट्रिपिङ अपरेशन: अपरेटिङ मेकानिज्मको कार्य अन्तर्गत, चलिरहेको सम्पर्क तलतिर सर्छ, एक उत्पन्न गर्दछ।
बिजुली चाप जब गतिशील र स्थिर सम्पर्कहरू अलग हुन्छ; सिलिन्डरमा कम्प्रेस गरिएको SF6 ग्यासले चाप उडाउँछ
नोजल मार्फत, र वर्तमान शून्य पार गर्दा चाप निभिन्छ।
3. SF6 ग्यास प्रणाली: एक एकीकृत SF6 घनत्व मिटर र तापमान क्षतिपूर्ति संग नियन्त्रक संग सुसज्जित, यो
वास्तविक समयमा ग्याँस दबाव निगरानी गर्न सक्नुहुन्छ। जब दबाब धेरै कम छ, एक अलार्म ट्रिगर हुन्छ र संयन्त्र हो
मेकानिकल क्षति रोक्न लक गरिएको।

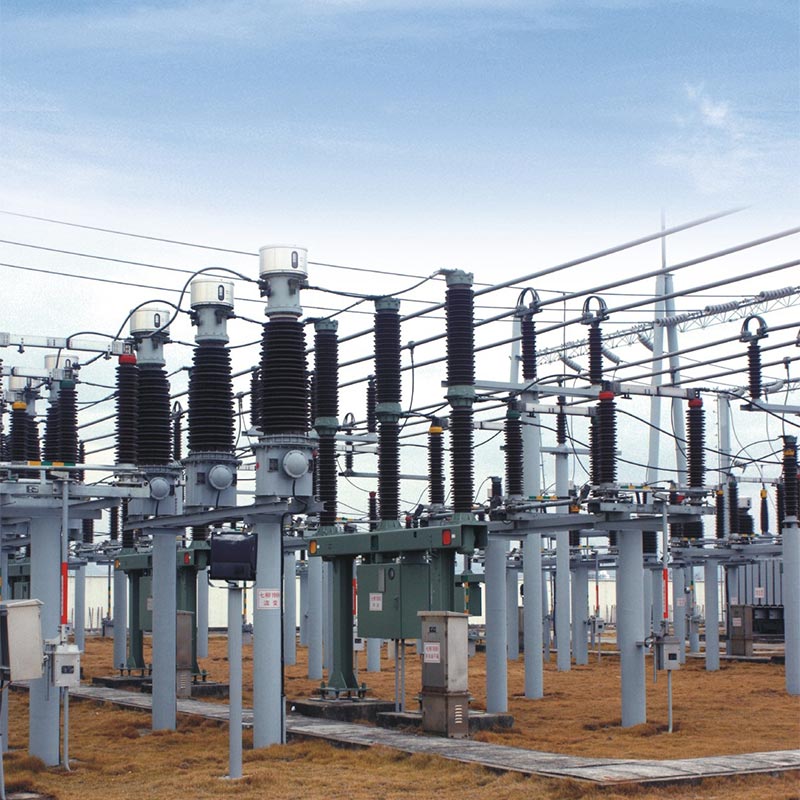

2024 मा, Usune LW36-110 सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kV सफलतापूर्वक कुञ्जी 110kV मा लागू गरियो। उत्तरी चीनमा प्रसारण र रूपान्तरण परियोजना। यो आयोजनाले अपुगको समस्या समाधान गर्ने लक्ष्य राखेको छ ग्रामीण र उपनगरीय क्षेत्रमा विद्युत आपूर्ति क्षमता। परियोजना साइटमा ठूलो तापमान भिन्नता छ (-25 ℃ देखि +38 ℃) र बारम्बार बालुवाको आँधी, वातावरणीय अनुकूलनता र विश्वसनीयता मा अत्यधिक उच्च माग राख्दै शक्ति उपकरण।
यस परियोजनाको लागि तोकिएको आपूर्तिकर्ताको रूपमा, Usune ले 28 LW36-110 सर्किट ब्रेकरहरू प्रदान गर्यो। कारखाना पठाइयो पेशेवर प्राविधिकहरूले स्थापना, कमीशन, र परीक्षण सञ्चालनको लागि साइटमा मार्गदर्शन प्रदान गर्न। पछि स्थिर सञ्चालनको आठ महिना, उत्पादनले शून्य असफलता हासिल गर्यो, SF6 ग्यास चुहावट दर धेरै तल मानक आवश्यकताहरू (वास्तविक परीक्षण ≤0.3%), र उद्घाटन र बन्द प्रतिक्रिया गति पूर्ण रूपमा परियोजना डिजाइन पूरा भयो मापदण्डहरू। परियोजना सञ्चालनमा आएपछि, यसले स्थानीय पावर ग्रिडको स्थिरतालाई प्रभावकारी रूपमा सुधार गरेको छ, उपकरणको विफलताको कारणले हुने बिजुली आउटेज कम भयो, र परियोजना मालिक र स्थानीयबाट उच्च मान्यता प्राप्त भयो पावर विभाग, पूर्ण रूपमा उत्कृष्ट वातावरणीय अनुकूलनता र विश्वसनीय सञ्चालन प्रदर्शन प्रमाणीकरण Usune 126kV SF6 सर्किट ब्रेकर वास्तविक कामको अवस्थामा।
A1: उत्पादनको मेकानिकल जीवन 6000 चक्र हो, र सिफारिस गरिएको निरन्तर सञ्चालन जीवन 12 वर्ष हो। कुञ्जी मर्मत बिन्दुहरू: साप्ताहिक नियमित निरीक्षणहरू (इन्सुलेटर अखण्डता, SF6 ग्यास दबाव, आदि); वार्षिक रखरखाव प्रत्येक 3 वर्ष (सफाई इन्सुलेटर, मुख्य सर्किट प्रतिरोध मापन, आदि); जब उत्पादन पुग्छ मर्मत सर्तहरू (जस्तै, 20 पूर्ण-क्षमता सर्ट-सर्किट ब्रेक), चाप सम्पर्कहरू, शोषक, र सील रिंगहरू प्रतिस्थापन गर्न आवश्यक छ। निर्माताले मर्मतका लागि साइटमा मार्गदर्शन प्रदान गर्न पेशेवर कर्मचारीहरू पठाउनेछ।
A2: हो। यो उत्पादन विशेष गरी कठोर बाहिरी वातावरणको लागि डिजाइन गरिएको हो, उच्चमा बलियो अनुकूलन क्षमताको साथ उचाइ र कम तापमान। यो 3000 मिटर सम्मको उचाइका लागि उपयुक्त छ र कम तापक्रम सहन सक्छ -30 ℃ को रूपमा, पश्चिमी चीन जस्ता उच्च-उचाइ र चिसो क्षेत्रहरूको आवश्यकताहरू पूर्ण रूपमा पूरा गर्दछ। यसबाहेक, द मेकानिज्म बक्समा निर्मित हीटर छ, जसले वर्षा, हिउँ र कडा चिसोको समयमा चिसो र फ्रिज सुरक्षा प्रदान गर्दछ। मौसमहरू, स्थिर सञ्चालन सुनिश्चित गर्दै।
Zhejiang Usune इलेक्ट्रिक कं, लिमिटेड, चीन मा उच्च भोल्टेज पावर उपकरण को एक पेशेवर निर्माता को रूप मा, एक पूर्ण उत्पादन लाइन र कडा गुणस्तर नियन्त्रण प्रणाली छ। कारखाना उन्नत संग सुसज्जित छ परीक्षण उपकरण, र प्रत्येक उत्पादनले भ्याकुमिङ, ग्यास भर्ने, र मेकानिकल प्रदर्शन परीक्षण अघि उत्पादन गुणस्तर सुनिश्चित गर्न कारखाना छोड्दै। एक भरपर्दो आपूर्तिकर्ताको रूपमा, Usune एक-स्टप बिक्री पछि सेवा प्रदान गर्दछ, साइटमा स्थापना निर्देशन, कमीशन, मर्मत प्रशिक्षण, र स्पेयर पार्ट्स आपूर्ति सहित। एक पेशेवर प्राविधिक टोलीले प्रयोगकर्ताको आवश्यकतालाई तुरुन्तै प्रतिक्रिया दिन्छ, उपकरणको दीर्घकालीन स्थिर सञ्चालन सुनिश्चित गर्दै।
