उच्च भोल्टेज Sf6 सर्किट ब्रेकर

Zhejiang Usune इलेक्ट्रिक कं, लिमिटेड, चीन मा एक पेशेवर उच्च भोल्टेज विद्युत उपकरण निर्माता, शुरू गरेको छ LW36-110 उच्च भोल्टेज Sf6 सर्किट ब्रेकर। यो उत्पादन तीन-चरण AC 50Hz बाहिरी उच्च-भोल्टेज स्विचगियर हो 110kV शक्ति प्रसारण र रूपान्तरण प्रणाली को नियन्त्रण र सुरक्षा को लागी उपयुक्त। यो पनि a को रूपमा प्रयोग गर्न सकिन्छ टाई सर्किट ब्रेकर र स्विचिङ उपकरण असेंबली।

उच्च भोल्टेज Sf6 सर्किट ब्रेकरले एक अद्वितीय "थर्मल विस्तार + सहयोगी उडाउने" चाप बुझाउने सिद्धान्त अपनाउछ, CTB-1 प्रकारको वसन्त परिचालन संयन्त्रले सुसज्जित, राष्ट्रिय र अन्तर्राष्ट्रिय मापदण्ड अनुरूप, र उत्कृष्ट चाप बुझाउने प्रदर्शन, उच्च सुरक्षा, र स्थिर परिचालन विशेषताहरू भएको। भरपर्दो रूपमा आपूर्तिकर्ता, Usune उच्च-गुणस्तर, टिकाऊ उच्च-भोल्टेज स्विचगियर प्रदान गर्न प्रतिबद्ध छ। यसको LW36-110 SF6 सर्किट ब्रेकर व्यापक रूपमा पावर ग्रिड र औद्योगिक पार्क जस्ता प्रमुख परियोजनाहरूमा प्रयोग गरिएको छ, भरपर्दो बिजुली आपूर्ति प्रदान गर्दै। पूर्वाधार निर्माणको लागि।

कोर फाइदाहरू

1. उन्नत चाप बुझाउने प्रविधि

एक अद्वितीय "थर्मल विस्तार + असिस्टेड ब्लोइङ" चाप बुझाउने सिद्धान्त प्रयोग गर्दै, यसले छोटो चाप सुविधा दिन्छ निभाउने समय, लामो विद्युतीय जीवन, र कम सञ्चालन आवाज, प्रभावकारी रूपमा विद्युत आपूर्ति स्थिरता सुधार।

2. उच्च सुरक्षा प्रदर्शन

SF6 ग्यासलाई इन्सुलेशन र चाप निभाउने माध्यमको रूपमा प्रयोग गर्दै, यसले उत्कृष्ट इन्सुलेशन र चाप निभाउने घमण्ड गर्दछ। कार्यसम्पादन, दहन र विस्फोटको जोखिमलाई हटाउँदै, यसलाई घनी जनसंख्या भएको क्षेत्रहरूको लागि उपयुक्त बनाउँदै।

3. स्थिर परिचालन संयन्त्र

CTB-1 प्रकारको स्प्रिङ अपरेटिङ मेकानिज्मले सुसज्जित, यसले सरल र कम्प्याक्ट संरचना, सुरक्षित र भरपर्दो सुविधा दिन्छ। सञ्चालन, र बलियो विरोधी हस्तक्षेप क्षमताहरू।

4. अन्तर्राष्ट्रिय मापदण्डहरूको अनुपालन

GB1984-2003 "AC उच्च भोल्टेज सर्किट ब्रेकरहरू" र IEC62271-100, 2001 "उच्च भोल्टेज स्विचगियरसँग पूर्ण रूपमा अनुरूप र कन्ट्रोलगियर - भाग 100: उच्च भोल्टेज सर्किट ब्रेकरहरू," विश्वव्यापी शक्तिको प्राविधिक आवश्यकताहरू पूरा गर्दै परियोजनाहरू।

लागू हुने वातावरणीय सर्तहरू

उच्च भोल्टेज Sf6 सर्किट ब्रेकर बाहिरी प्रयोगको लागि डिजाइन गरिएको हो, बलियो वातावरणीय अनुकूलनता प्रदान गर्दै र विभिन्न कठोर परिचालन अवस्थाहरूको लागि उपयुक्तता:

1. परिवेश तापमान: -30℃ ~ +40℃
2. उचाई: ≤3000m
3. सापेक्षिक आर्द्रता: दैनिक औसत ≤95%, मासिक औसत ≤90% (25℃ मा)
4. हावाको चाप ≤700Pa; आइसिङ मोटाई ≤10mm
5. भूकम्पको तीव्रता: तेर्सो प्रवेग ≤0.3g, ठाडो प्रवेग ≤0.15g
6. कुनै ज्वलनशील, विस्फोटक, रासायनिक संक्षारक, वा गम्भीर रूपमा कम्पन वातावरण

उत्पादन संरचना र कार्य सिद्धान्त

1. समग्र संरचना

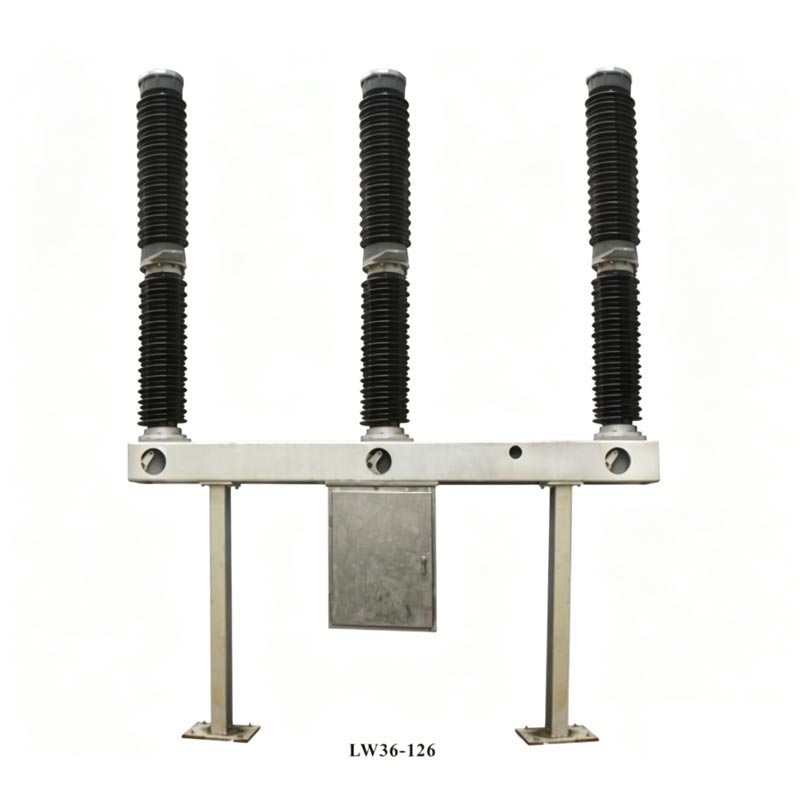

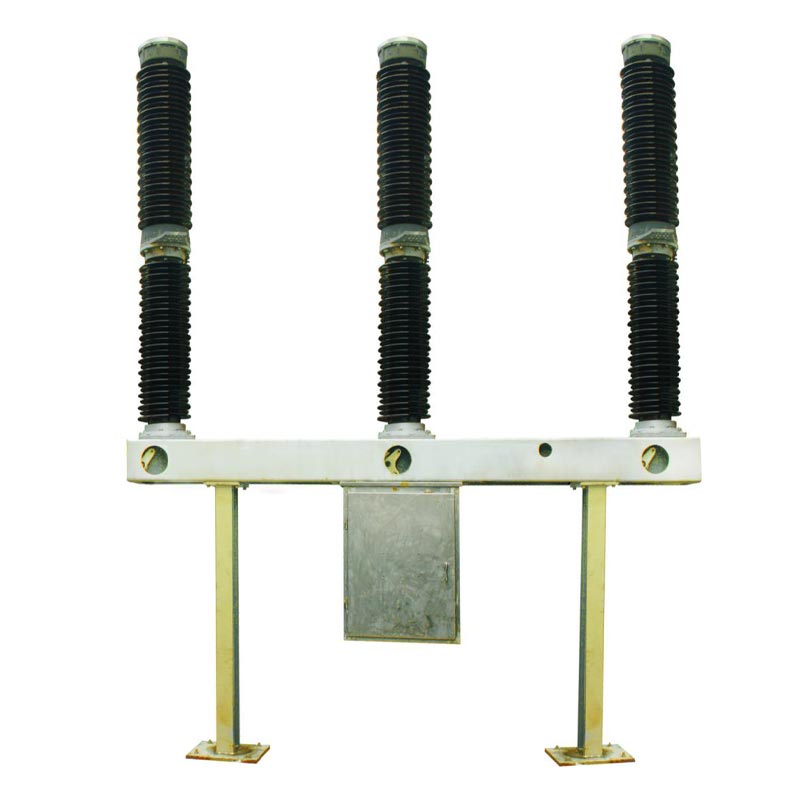

उच्च भोल्टेज Sf6 सर्किट ब्रेकरले एक एकीकृत आत्म-निभाउने चाप-निभाउने संरचना अपनाउछ। प्रत्येक चरण एकल-स्तम्भ एकल-ब्रेक (POLE) हो। प्रत्येक सर्किट ब्रेकरमा एउटै फ्रेममा स्थापित तीन चरणहरू हुन्छन्, र वसन्त संयन्त्रद्वारा संचालित, तीन चरणहरू यान्त्रिक रूपमा जोडिएको। उत्पादन को शीर्ष एक विशेषताहरु चाप निभाउने चेम्बर पोर्सिलेन बुशिंग, बीचको खण्डमा समर्थन पोर्सिलेन बुशिंग र फ्रेम समावेश छ, र मेकानिज्म बक्स फ्रेमको केन्द्रको तल निलम्बन गरिएको छ, वसन्त-संचालित मेकानिजम र विद्युतीय नियन्त्रण घटकहरू। फ्रेमको अगाडि एक SF6 ग्यास घनत्व नियन्त्रक स्थापना गरिएको छ, जुन दुबैमा समर्थित छ समर्थन द्वारा समाप्त हुन्छ।

2 प्रमुख अवयव र कार्यहरू

- चाप निभाउने एकाइ: एक आत्म-शक्तिशाली चाप-निभाउने संरचना कार्यरत छ। जब सर्किट ब्रेकर ट्रिप हुन्छ, द सिलिन्डर भित्र उच्च-दबाव थर्मल विस्तारले चाप निभाउँछ, छिटो र प्रभावकारी सुनिश्चित गर्दछ निभाउने।
- समर्थन इन्सुलेशन उपकरण: चाप निभाउने चेम्बर इन्सुलेटरलाई समर्थन गर्दछ र जमीनमा इन्सुलेशन प्रदान गर्दछ ऊर्जावान घटकहरू; इन्सुलेट रडले अपरेटिङ हात र स्टप रडलाई जोड्छ, इन्सुलेशन सुरक्षा सुनिश्चित गर्दछ।
- Adsorbent: चाप निभाउने चेम्बरको माथिल्लो छेउको आवरण भित्र स्थापित, यसले SF6 ग्यासलाई सुक्खा राख्छ र अवशोषित गर्दछ। आर्क अपघटन द्वारा उत्पादित विघटन ग्यासहरू। यसलाई मर्मतसम्भारको समयमा प्रतिस्थापन गर्न आवश्यक छ।
- चुहावट रोकथाम संरचना: स्थिर सील (ओ-रिंग + सीलेन्ट) र गतिशील सीलको संयोजन प्रयोग गर्दछ। (वसन्त कम्प्रेसन सील), ≤0.5% को वार्षिक SF6 ग्यास चुहावट दर प्राप्त गर्दै। - वसन्त-संचालित संयन्त्र: सक्षम गर्दछ खोल्ने, बन्द गर्ने र बन्द गर्ने कार्यहरू द्रुत गतिको साथ (समापन समय ≤145ms, खुल्ने समय ≤60ms), स्थिर प्रदर्शन, र म्यानुअल र बिजुली ऊर्जा भण्डारण समर्थन गर्दछ।

3. कार्य सिद्धान्त

- बन्द स्थिति: प्रणाली वर्तमान टर्मिनलहरू, स्थिर सम्पर्क समर्थन रड, स्थिर मुख्य सम्पर्क, मुख्य सम्पर्क, सिलिन्डर, मध्यवर्ती सम्पर्क, र मध्यवर्ती फ्ल्यान्ज सार्दै, सर्किट मार्फत सर्किट बनाउँदै टर्मिनलहरू।
- खोल्ने अपरेशन: अपरेटिङ मेकानिज्मको कार्य अन्तर्गत, अपरेटिङ हातले इन्सुलेट रड, पिस्टन तान्दछ। रड, सिलिन्डर, मुभिङ आर्क कन्ट्याक्ट, र नोजल तलतिर; एक चाप उत्पन्न हुन्छ जब चलिरहेको र स्थिर सम्पर्कहरू अलग। मुभिङ कन्ट्याक्ट सिस्टम एक निश्चित स्थानमा सरेपछि, नोजल खुल्छ, SF6 ग्यासलाई कम्प्रेस गर्दै वर्तमान शून्य पार गर्दा चाप निभाउने, चाप उडाउनुहोस्।
- क्लोजिङ अपरेसन: अपरेटिङ मेकानिजमले चलिरहेको सम्पर्कलाई क्लोजिङ पोजिसनमा माथि लैजान्छ, जबकि SF6 ग्यास सिलिन्डरमा प्रवेश गर्छ, अर्को खोल्ने तयारी गर्दै।

प्रमुख प्राविधिक प्यारामिटरहरू

Usune LW36-110 SF6 सर्किट ब्रेकरले उत्कृष्ट प्राविधिक कार्यसम्पादनको गर्व गर्दछ, मुख्य प्यारामिटरहरू उच्च मिलाएर 110kV पावर प्रणालीहरूको मानकहरू, स्थिर र कुशल सञ्चालन सुनिश्चित गर्दै।

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

व्यावहारिक आवेदन मामला

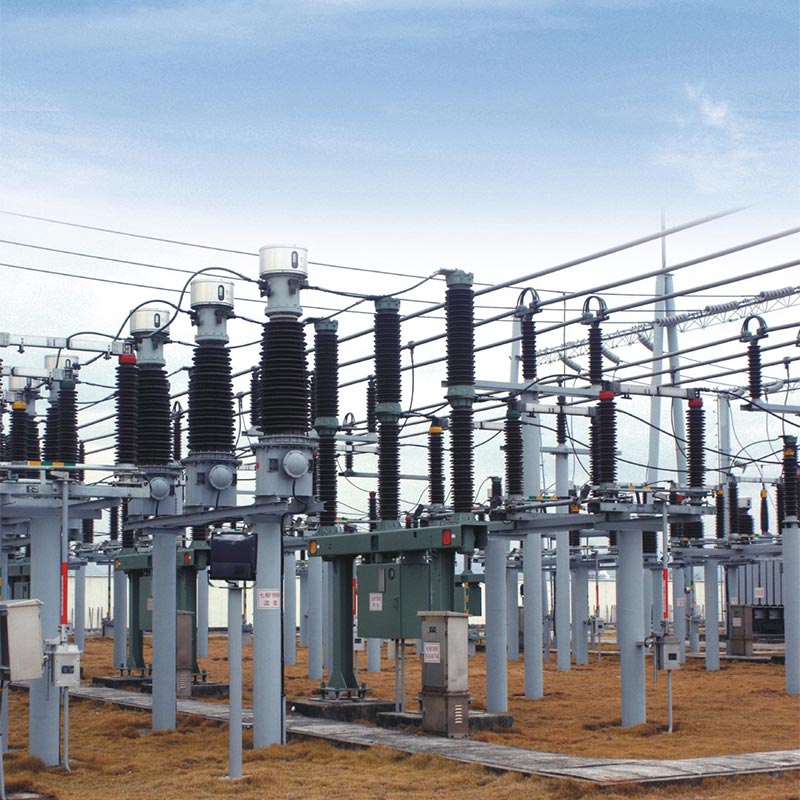

केस स्टडी: उत्तरी चीनमा 110kV पावर ग्रिड अपग्रेड परियोजना

परियोजना पृष्ठभूमि: उत्तरी चीनमा एक 110kV पावर ग्रिडले पावर सुधार गर्न यसको पुरानो स्विचगियर अपग्रेड गर्न आवश्यक छ। आपूर्ति स्थिरता र सुरक्षा, कठोर वातावरणको सामना गर्दै जस्तै कम जाडो तापक्रम (-२५ डिग्री सेल्सियस) र उच्च हावा दबाब।

उत्पादन आवेदन: परियोजनाले 20 Usune LW36-110 SF6 सर्किट ब्रेकरहरू चयन गरेको छ। तिनीहरूको कम-तापमान अनुकूलन क्षमता (-30 ℃ ~ + 40 ℃) र उत्कृष्ट चाप-बुझाउने प्रदर्शनले प्रभावकारी रूपमा अस्थिर सञ्चालनको समस्या समाधान गर्यो। कम तापमान मा पुरानो उपकरण।

आवेदन परिणाम: 2022 मा यसको कमीशन पछि, उपकरण बिना चार वर्ष को लागी स्थिर रूपमा संचालित छ। चाप बुझाउने विफलता, ग्यास चुहावट, वा अन्य गल्तीहरू। वार्षिक विद्युत आपूर्ति विश्वसनीयता दर बढेको छ 0.8%, प्रभावकारी रूपमा क्षेत्रका बासिन्दा र औद्योगिक उद्यमहरूको लागि सामान्य बिजुली आपूर्ति सुनिश्चित गर्दै।

FAQ

Q1: Usune LW36-110 उच्च भोल्टेज SF6 सर्किट ब्रेकरको सेवा जीवन के हो, र के रखरखाव हो? सञ्चालन गर्दा आवश्यक छ?

A1: उत्पादनको 6000 चक्रको मेकानिकल जीवन छ, र सामान्य अन्तर्गत 12 वर्ष सम्मको निरन्तर सञ्चालन जीवन छ। मर्मतसम्भार। नियमित मर्मतसम्भारमा साप्ताहिक दृश्य निरीक्षणहरू (इन्सुलेटर अखण्डता, SF6 ग्यासको चाप, आदि) समावेश हुन्छन्। र हरेक ३ वर्षमा वार्षिक मर्मत (इन्सुलेटरको सफाई, मुख्य सर्किट प्रतिरोध मापन, आदि)। एक प्रमुख मर्मत सर्तहरू पूरा हुँदा ओभरहाल आवश्यक हुन्छ (जस्तै, 12 वर्षको निरन्तर सञ्चालन, 2000 मूल्याङ्कन गरिएको वर्तमान अवरोधहरू, आदि)। निर्माता Usune सुनिश्चित गर्न पेशेवर मर्मत मार्गदर्शन र स्पेयर पार्ट्स आपूर्ति प्रदान गर्दछ उपकरणको दीर्घकालीन स्थिर सञ्चालन।

Q2: यदि सर्किट ब्रेकरमा SF6 ग्यास चुहावट भयो भने के गर्नुपर्छ, र त्यहाँ कुनै सुरक्षा जोखिमहरू छन्?

A2: यस उत्पादनले वार्षिक चुहावट दरको साथ डबल लीक-प्रूफ संरचना (स्थिर सील + गतिशील सील) लाई अपनाउँछ। ≤0.5%, राष्ट्रिय मानक भन्दा धेरै तल। यदि चुहावट पत्ता लाग्यो भने, चुहावट बिन्दु SF6 ग्यास चुहावट प्रयोग गरेर पत्ता लगाउन सकिन्छ डिटेक्टर। पावर बन्द भएपछि, सीलेन्ट वा ओ-रिंग प्रतिस्थापन गर्न सकिन्छ। SF6 ग्यास गैर-विषाक्त र गैर-ज्वलनशील छ, तर अत्यधिक चुहावटले उपकरणको इन्सुलेशन र चाप-निभाउने प्रदर्शनलाई असर गर्न सक्छ। उत्पादन सुसज्जित छ एक SF6 ग्यास घनत्व नियन्त्रक संग; जब दबाब अलार्म मान (0.45±0.03MPa) भन्दा कम हुन्छ र लक हुन्छ जब दबाब लकआउट दबाब (0.40±0.03MPa) भन्दा कम हुन्छ, यसरी सुरक्षा जोखिमहरू बेवास्ता गर्दछ।
