11kV 1000kVA ड्राई टाइप ट्रान्सफर्मर के हो र यसले कसरी काम गर्छ?

एक 1000kVA ट्रान्सफर्मरले 1000 किलोभोल्ट-एम्पियरको मूल्याङ्कन गरिएको स्पष्ट शक्ति क्षमता प्रदान गर्दछ, जबकि 11kV ले प्राथमिक भोल्टेज वर्ग पहिचान गर्दछ। तेलमा डुबेको ट्रान्सफर्मरको विपरीत, सुख्खा प्रकारको ट्रान्सफर्मरले हावालाई चिसो माध्यमको रूपमा प्रयोग गर्छ र खनिज इन्सुलेट गर्ने तेलमा भर पर्दैन। कास्ट-रेसिन डिजाइनहरूले इनडोर सबस्टेशनहरू, व्यावसायिक भवनहरू, औद्योगिक प्लान्टहरू, डेटा-सम्बन्धित सुविधाहरू, नवीकरणीय-ऊर्जा स्थापनाहरू, र अन्य स्थानहरू जहाँ आगो व्यवहार, मर्मत, ठाउँ, र वातावरणीय विचारहरू महत्त्वपूर्ण छन् को लागी एक कम्प्याक्ट समाधान प्रदान गर्न सक्छ।

वास्तविक स्पेसिफिकेशन कहिले पनि नेमप्लेट रेटिङबाट मात्र चयन गर्नु हुँदैन। माध्यमिक भोल्टेज, भेक्टर समूह, प्रतिबाधा, इन्सुलेशन स्तर, घुमाउरो सामग्री, तापमान वृद्धि, शीतलन विधि, घेरा संरक्षण, उचाइ, परिवेश तापमान, हार्मोनिक लोडिङ, सर्ट-सर्किट अवस्थाहरू, र लागू मापदण्डहरू सबैले अन्तिम डिजाइनलाई प्रभाव पार्छ।

सामग्रीको तालिका

1. 11kV 1000kVA ड्राई टाइप ट्रान्सफर्मर के हो?
2. 11kV र 1000kVA को अर्थ के हो?
3. ट्रान्सफर्मर कसरी बनाइन्छ?
4. 11kV 1000kVA ड्राई टाइप ट्रान्सफर्मरले कसरी काम गर्छ?
5. कुन विशिष्टताहरू सबैभन्दा महत्त्वपूर्ण छन्?
6. मुख्य फाइदाहरू के हुन्?
7. यो कहाँ सामान्यतया प्रयोग गरिन्छ?
8. 1000kVA ट्रान्सफर्मर कसरी चयन गर्नुपर्छ?
9. स्थापना समयमा के विचार गर्नुपर्छ?
10. यसलाई कसरी कायम राख्नु पर्छ?
11. यो कसरी तेल-इमर्स्ड ट्रान्सफर्मरसँग तुलना गर्छ?
12. क्रेताहरूले निर्मातालाई के सोध्नु पर्छ?
13. बारम्बार सोधिने प्रश्नहरू
14. अन्तिम विचारहरू

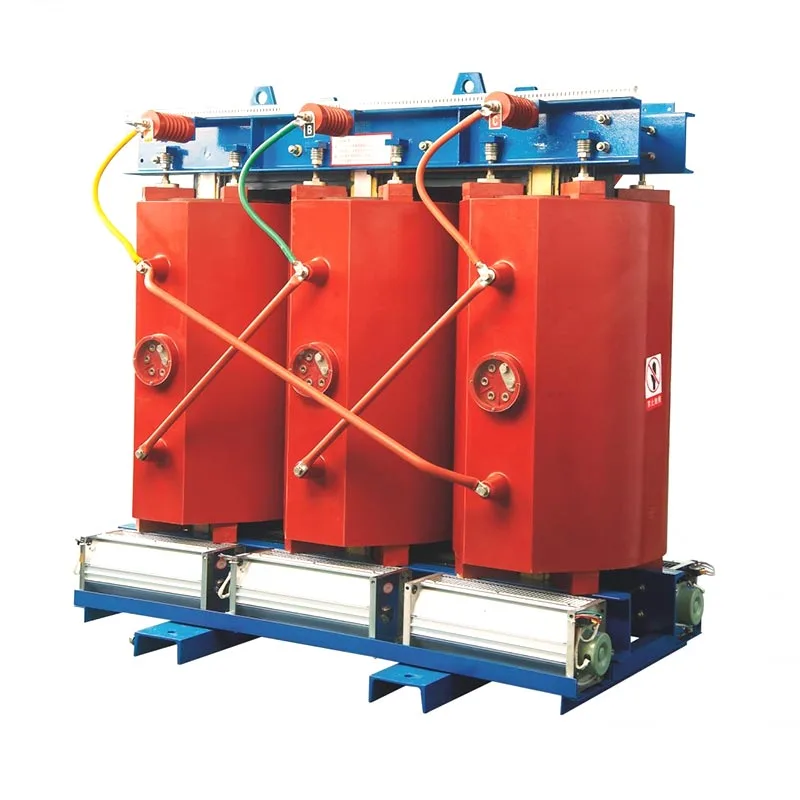

11kV 1000kVA ड्राई टाइप ट्रान्सफर्मर के हो?

ए11kV 1000kVA ड्राई टाइप ट्रान्सफर्मरतीन-चरण विद्युतीय ट्रान्सफर्मर हो जुन सामान्यतया मध्यम-भोल्टेज बिजुलीलाई डाउनस्ट्रीम वितरण र विद्युतीय उपकरणहरूको लागि उपयुक्त कम भोल्टेजमा घटाउन प्रयोग गरिन्छ। ट्रान्सफर्मरमा 1000kVA को रेटेड स्पष्ट शक्ति र 11kV को प्राथमिक भोल्टेज छ।

पदसुख्खा प्रकारयसको मतलब ट्रान्सफर्मरले तरल इन्सुलेट तेललाई यसको प्राथमिक इन्सुलेशन र चिसो माध्यमको रूपमा प्रयोग गर्दैन। डिजाइनमा निर्भर गर्दै, विन्डिङहरू खुला-घाउ, भ्याकुम दबाब गर्भवती, वा रालमा इन्क्याप्सुलेटेड हुन सक्छ। कास्ट-राल निर्माण विशेष गरी सामान्य छ जहाँ मेकानिकल सुरक्षा, वातावरणीय प्रतिरोध, र तरल इन्सुलेशनमा कम निर्भरता आवश्यक छ।

IEC 60076-11 ले विशेष गरी 72.5kV सम्मको उच्चतम भोल्टेज उपकरण र 1.1kV माथि सञ्चालन हुने कम्तीमा एउटा वाइन्डिङ भएका ड्राई-टाइप पावर ट्रान्सफर्मरहरूलाई कभर गर्दछ, जसले यसलाई धेरै 11kV ड्राई-टाइप ट्रान्सफर्मर डिजाइनहरूसँग प्रत्यक्ष रूपमा सान्दर्भिक बनाउँछ।

11kV र 1000kVA को अर्थ के हो?

तीन-चरण प्रणालीको लागि, अनुमानित पूर्ण-लोड लाइन वर्तमान प्रयोग गरी गणना गर्न सकिन्छ:

उदाहरण को लागी, 11kV र 1000kVA मा, प्राथमिक पूर्ण लोड वर्तमान लगभग छ५२.५A। माध्यमिक वर्तमान चयन कम भोल्टेज मूल्याङ्कन मा निर्भर गर्दछ। 400V मा, उदाहरणका लागि, सैद्धान्तिक तीन-चरण पूर्ण-लोड वर्तमान लगभग छ1,443A। यी गणनाहरू प्रारम्भिक ईन्जिनियरिङ्का लागि उपयोगी छन्, जबकि अन्तिम केबल, ब्रेकर, बसबार, र सुरक्षा चयनले पूर्ण परियोजना डिजाइनको पालना गर्नुपर्छ।

ट्रान्सफर्मर कसरी बनाइन्छ?

ड्राई-टाइप ट्रान्सफर्मरको प्रदर्शन धेरै प्रमुख घटकहरूको समन्वयित डिजाइनमा निर्भर गर्दछ। एक सामान्य 11kV 1000kVA एकाइले निम्न समावेश गर्दछ:

कास्ट-राल डिजाइनहरूमा, राल-इनक्याप्सुलेटेड विन्डिङहरूले कुण्डलहरू वरिपरि ठोस इन्सुलेशन संरचना प्रदान गर्न सक्छ। तथापि, अन्तिम निर्माणलाई आवश्यक विद्युतीय, थर्मल, वातावरणीय र मेकानिकल अवस्था अनुसार मूल्याङ्कन गरिनु पर्छ न कि राल निर्माण द्वारा।

11kV 1000kVA ड्राई टाइप ट्रान्सफर्मरले कसरी काम गर्छ?

ट्रान्सफर्मर इलेक्ट्रोम्याग्नेटिक इन्डक्शन मार्फत सञ्चालन हुन्छ। जब एक वैकल्पिक 11kV भोल्टेज प्राथमिक घुमाउरो मा लागू गरिन्छ, यसले कोर मा एक वैकल्पिक चुम्बकीय प्रवाह उत्पादन गर्दछ। यो चुम्बकीय प्रवाह माध्यमिक घुमाउरोसँग जोड्छ र टर्न अनुपात अनुसार भोल्टेज उत्पन्न गर्दछ।

1. मध्यम-भोल्टेज आपूर्ति प्राथमिक घुमाउरो प्रवेश गर्दछ।
2. प्राथमिक घुमाउरो कोरमा वैकल्पिक चुम्बकीय प्रवाह स्थापना गर्दछ।
3. चुम्बकीय प्रवाह माध्यमिक घुमाउरो मा भोल्टेज प्रेरित गर्दछ।
4. माध्यमिक भोल्टेज मुख्य रूपमा घुमाउरो अनुपात द्वारा निर्धारण गरिन्छ।
5. विद्युतीय हानिबाट उत्पादित ताप वरपरको हावामा सारिन्छ।
6. संरक्षण र निगरानी उपकरणहरूले तापमान र विद्युतीय अवस्थाहरूको निरीक्षण गर्दछ।

प्राकृतिक-हावा शीतलन अन्तर्गत, तातो सक्रिय भागहरूबाट वरपरको हावामा संवहन र विकिरण मार्फत सर्छ। थप थर्मल मागहरू भएका अनुप्रयोगहरूको लागि, जबरजस्ती-एयर फ्यानहरू थप्न सकिन्छ। चयन गरिएको शीतलन व्यवस्था ट्रान्सफर्मरको निर्दिष्ट मूल्याङ्कन र सञ्चालन वातावरण अनुरूप हुनुपर्छ।

कुन विशिष्टताहरू सबैभन्दा महत्त्वपूर्ण छन्?

एक खरिदकर्ताले "11kV 1000kVA" अनुसार मात्र खरिद गर्नुको सट्टा पूर्ण प्राविधिक डाटाशीट अनुरोध गर्नुपर्छ। एक विशिष्ट परियोजना विशिष्टतालाई सम्बोधन गर्नुपर्छ:

प्रकाशित निर्माता विनिर्देशहरूले देखाउँछन् कि 11kV-वर्ग 1000kVA ड्राई-प्रकार ट्रान्सफर्मरहरूले धेरै फरक हानि मानहरू, घुमाउने सामग्रीहरू, आयामहरू, भेक्टर समूहहरू, प्रतिबाधा मानहरू, र शीतलन व्यवस्थाहरू हुन सक्छन्। तसर्थ, यी प्यारामिटरहरू सबै 1000kVA ट्रान्सफर्मरहरू प्राविधिक रूपमा बराबर छन् भनी मान्नुको सट्टा सही मोडेलको लागि पुष्टि गर्नुपर्छ।

मुख्य फाइदाहरू के हुन्?

ड्राई-टाइप ट्रान्सफर्मर टेक्नोलोजी विशेष गरी उपयोगी हुन्छ जब स्थापना वातावरणले इनडोर सञ्चालन, आगो विचार, कम तरल-इन्सुलेशन आवश्यकताहरू, वा सरल मर्मतमा जोड दिन्छ।

• 1. कुनै खनिज इन्सुलेट तेल छैन:डिजाइनले तेलले भरिएको ट्याङ्की र सम्बन्धित तरल इन्सुलेशन व्यवस्थापनलाई बेवास्ता गर्छ।
• 2. इनडोर स्थापनाहरूको लागि उपयुक्त:सुक्खा प्रकारका एकाइहरू भवनहरू र औद्योगिक सुविधाहरू भित्र अवस्थित सबस्टेशनहरूको लागि व्यापक रूपमा विचार गरिन्छ।
• 3. कम चुहावट चिन्ताहरू:ट्रान्सफर्मरको तेल नभएकोले ट्रान्सफर्मर ट्याङ्कीबाट तेल चुहावट हुनु डिजाइनको समस्या होइन।
• 4. लचिलो स्थापना:उपयुक्त डिजाइनहरूले व्यावसायिक, औद्योगिक, पूर्वाधार, र विशेष सुविधाहरू सेवा गर्न सक्छन्।
• 5. निगरानी विकल्प:तापमान सेन्सर र नियन्त्रकहरू परिचालन पर्यवेक्षणको लागि एकीकृत गर्न सकिन्छ।

IEC 60076-11 ले जलवायु वर्गहरू, उचाइ-सम्बन्धित थर्मल र डाइइलेक्ट्रिक विचारहरू, घेरा व्यवस्थापन, आगो व्यवहार, र भूकम्पीय वर्गीकरणलाई पनि सम्बोधन गर्दछ, ट्रान्सफर्मर विशिष्टताको समयमा किन वातावरणीय अवस्थाहरू विचार गर्नुपर्छ भनेर चित्रण गर्दछ।

यो कहाँ सामान्यतया प्रयोग गरिन्छ?

11kV 1000kVA ड्राई-टाइप ट्रान्सफर्मर जहाँ 11kV वितरण प्रणालीलाई मध्यम क्षमताको स्टेप-डाउन ट्रान्सफर्मर चाहिन्छ र स्थापना आवश्यकताहरू ड्राई-टाइप टेक्नोलोजीसँग मिल्दो छ त्यहाँ प्रयोग गर्न सकिन्छ।

1000kVA ट्रान्सफर्मर कसरी चयन गर्नुपर्छ?

ट्रान्सफर्मर छनोट गर्दा उत्पादनको क्याटलगको सट्टा विद्युतीय प्रणालीबाट सुरु गर्नुपर्छ। निम्न चेकलिस्टले स्पेसिफिकेशन ग्यापहरू रोक्न मद्दत गर्न सक्छ:

1. आगमन भोल्टेज पुष्टि गर्नुहोस्:नेटवर्क वास्तवमा 11kV हो भनेर प्रमाणित गर्नुहोस् र अनुमति दिइएको भोल्टेज भिन्नता निर्धारण गर्नुहोस्।
2. आवश्यक माध्यमिक भोल्टेज पुष्टि गर्नुहोस्:सामान्य परियोजनाहरूलाई 400V, 415V, 433V, वा अर्को मान आवश्यक हुन सक्छ।
3. वास्तविक लोड माग गणना गर्नुहोस्:वर्तमान लोड र अपेक्षित भविष्य विस्तार दुवै समीक्षा गर्नुहोस्।
4. लोड विशेषताहरू जाँच गर्नुहोस्:मोटरहरू, चर-फ्रिक्वेन्सी ड्राइभहरू, रेक्टिफायरहरू, डेटा उपकरणहरू, र अन्य ननलाइनर लोडहरूले ट्रान्सफर्मर चयनलाई प्रभाव पार्न सक्छ।
5. भेक्टर समूह निर्धारण गर्नुहोस्:चयन गरिएको जडान डाउनस्ट्रीम नेटवर्कसँग उपयुक्त हुनुपर्छ।
6. प्रतिबाधा निर्धारण गर्नुहोस्:यसले भोल्टेज ड्रप र सम्भावित सर्ट-सर्किट वर्तमानलाई असर गर्छ।
7. स्थापना वातावरण मूल्याङ्कन:उचाइ, परिवेशको तापक्रम, आर्द्रता, भेन्टिलेसन, धुलो, र घेरा आवश्यकताहरू विचार गर्नुहोस्।
8. हानि र तापमान वृद्धि निर्दिष्ट गर्नुहोस्:यसले थर्मल कार्यसम्पादन र दीर्घकालीन सञ्चालन लागतलाई असर गर्छ।
9. परीक्षण आवश्यकताहरू परिभाषित गर्नुहोस्:उत्पादन अघि दिनचर्या र कुनै पनि आवश्यक प्रकार वा विशेष परीक्षणहरू पुष्टि गर्नुहोस्।
10. स्थानीय नियमहरू जाँच गर्नुहोस्:परियोजनालाई कोर ट्रान्सफर्मर मानकभन्दा बाहिरको राष्ट्रिय वा क्षेत्रीय मापदण्डहरू आवश्यक पर्न सक्छ।

स्थापना समयमा के विचार गर्नुपर्छ?

राम्रोसँग डिजाइन गरिएको ट्रान्सफर्मरले पनि खराब प्रदर्शन गर्न सक्छ यदि स्थापना वातावरणले पर्याप्त क्लियरेन्स, भेन्टिलेसन, सुरक्षा, वा विद्युतीय समन्वय प्रदान गर्दैन।

• चिसो र निरीक्षणको लागि ट्रान्सफर्मर वरिपरि पर्याप्त क्लियरेन्स प्रदान गर्नुहोस्।
• सुनिश्चित गर्नुहोस् कि ट्रान्सफर्मर कोठामा अपेक्षित गर्मी अपव्ययको लागि पर्याप्त भेन्टिलेसन छ।
• भुइँ र सहायक संरचनाले ट्रान्सफर्मरको पूर्ण तौल बोक्न सक्छ भनी प्रमाणित गर्नुहोस्।
• केबल झुकाउने त्रिज्या र टर्मिनल जडानको लागि निर्माताको आवश्यकताहरू पालना गर्नुहोस्।
• उपयुक्त ग्राउन्डिङ र बन्धन व्यवस्था प्रदान गर्नुहोस्।
• अपस्ट्रिम र डाउनस्ट्रीम सुरक्षात्मक उपकरणहरू समन्वय गर्नुहोस्।
• उर्जा गर्नु अघि तापमान-निगरानी र अलार्म जडानहरू जाँच गर्नुहोस्।
• ट्रान्सफर्मरलाई अत्यधिक धुलो, संक्षारक पदार्थ, पानी प्रवेश र अन्य अनुपयुक्त वातावरणीय अवस्थाबाट टाढा राख्नुहोस्।
• परियोजना विशिष्टता र निर्माताको निर्देशन अनुसार कमिसन परीक्षणहरू पूरा गर्नुहोस्।

स्थापना अवस्थाहरू केवल मेकानिकल विवरणहरू होइनन्। IEC 60076-11 ले ट्रान्सफर्मर थर्मल र डाइलेक्ट्रिक कार्यसम्पादनमा उचाइ र वातावरणीय अवस्थाको प्रभावलाई विशेष रूपमा मान्यता दिन्छ, त्यसैले यी प्यारामिटरहरू निर्दिष्टीकरण चरणमा घोषणा गरिनुपर्छ।

यसलाई कसरी कायम राख्नु पर्छ?

ड्राई-टाइप ट्रान्सफर्मरहरू सामान्यतया तेल-सम्बन्धित मर्मत कार्यहरू बेवास्ता गर्छन्, तर तिनीहरू अझै पनि आवधिक निरीक्षणको आवश्यकता पर्दछ। मर्मत फ्रिक्वेन्सी निर्माताको निर्देशन, सञ्चालन अवस्था, स्थानीय नियमहरू, र स्थापनाको आलोचनात्मकता अनुसार स्थापित हुनुपर्छ।

सबैभन्दा व्यावहारिक मर्मत उपायहरू मध्ये एक चिसो सतहहरू र भेन्टिलेसन मार्गहरू सफा राख्नु हो। अत्यधिक धुलोले गर्मी स्थानान्तरणलाई कम गर्न सक्छ र समयसँगै अवांछनीय इन्सुलेशन अवस्थाहरू सिर्जना गर्न सक्छ।

यो कसरी तेल-इमर्स्ड ट्रान्सफर्मरसँग तुलना गर्छ?

ड्राई-टाइप र तेल-इमर्स्ड ट्रान्सफर्मरहरूले दुवै मध्यम-भोल्टेज वितरण कर्तव्यहरू गर्न सक्छन्, तर तिनीहरूको निर्माण र स्थापना विशेषताहरू फरक छन्।

उपयुक्त प्रविधि सार्वभौमिक नियममा भन्दा परियोजनामा ​​निर्भर गर्दछ। लोड प्रोफाइल, ठाउँ, वातावरणीय अवस्था, आगो आवश्यकताहरू, स्थापना स्थान, प्रारम्भिक लागत, जीवनचक्र विचारहरू, र स्थानीय नियमहरू सबै मूल्याङ्कन गरिनु पर्छ।

क्रेताहरूले निर्मातालाई के सोध्नु पर्छ?

अन्तर्राष्ट्रिय खरीदको लागि, प्राविधिक सञ्चार उद्धृत मूल्य जत्तिकै महत्त्वपूर्ण छ। अर्डर गर्नु अघि, खरिदकर्ताहरूले सही ट्रान्सफर्मर कन्फिगरेसन कभर गर्ने स्पष्ट कागजातहरू अनुरोध गर्नुपर्छ।

• सही प्राथमिक र माध्यमिक भोल्टेज के हो?
• कुन भेक्टर समूह आपूर्ति गरिन्छ?
• ग्यारेन्टी नो-लोड र लोड घाटा के हो?
• के प्रतिबाधा मूल्य र सहिष्णुता निर्दिष्ट गरिएको छ?
• कुन घुमाउरो सामग्री प्रयोग गरिन्छ?
• कुन इन्सुलेशन र तापमान वृद्धि वर्ग लागू हुन्छ?
• कुन कूलिङ मोड प्रदान गरिएको छ?
• आयाम र ढुवानी वजन के हो?
• के संलग्नक विकल्पहरू उपलब्ध छन्?
• कुन नियमित परीक्षणहरू समावेश छन्?
• के निर्माताले रेखाचित्र, डेटासिटहरू, परीक्षण रिपोर्टहरू, र स्थापना निर्देशनहरू प्रदान गर्न सक्छ?
• के डिजाइनलाई गन्तव्य देशको विद्युतीय आवश्यकताहरू अनुरूप बनाउन सकिन्छ?

Zhejiang Usune इलेक्ट्रिक कं, लिमिटेडअनुकूलित ट्रान्सफर्मर समाधान खोज्ने ग्राहकहरूको लागि सम्भावित आपूर्तिकर्ताको रूपमा प्रस्तुत गर्न सकिन्छ। परियोजना-विशिष्ट उद्धरणको लागि, खरिदकर्ताले विद्युतीय प्रणाली प्यारामिटरहरू, स्थापना वातावरण, लागू मापदण्डहरू, डेलिभरी गन्तव्य, र कुनै पनि आवश्यक सामान वा संलग्न विवरणहरू प्रदान गर्नुपर्छ।

बारम्बार सोधिने प्रश्नहरू

अन्तिम विचारहरू

ए11kV 1000kVA ड्राई टाइप ट्रान्सफर्मरभोल्टेज र क्षमता आंकडाहरूको संयोजन भन्दा बढी छ। यसको वास्तविक प्रदर्शन विद्युतीय डिजाइन, इन्सुलेशन, थर्मल व्यवस्थापन, घुमाउरो निर्माण, कोर घाटा, प्रतिबाधा, वातावरणीय अवस्था, संरक्षण, स्थापना, र मर्मतसम्भारको अन्तरक्रियामा निर्भर गर्दछ।

ईन्जिनियरिङ् टोलीहरू र खरिद प्रबन्धकहरूका लागि, सबैभन्दा भरपर्दो दृष्टिकोण भनेको पूर्ण विद्युतीय आवश्यकताहरूबाट सुरु गर्नु र त्यसपछि विस्तृत प्राविधिक प्रस्ताव अनुरोध गर्नु हो। ग्यारेन्टी घाटाहरू, इन्सुलेशन स्तरहरू, भेक्टर समूह, प्रतिबाधा, तापमान वृद्धि, आयामहरू, परीक्षण, सहायक उपकरणहरू, र सेवा समर्थनहरू तुलना गर्दा चयन गरिएको ट्रान्सफर्मर वास्तविक अनुप्रयोगसँग मेल खान्छ भनेर सुनिश्चित गर्न मद्दत गर्न सक्छ।

Zhejiang Usune इलेक्ट्रिक कं, लिमिटेड मध्यम-भोल्टेज ड्राई-टाइप ट्रान्सफर्मर आवश्यकताहरू र परियोजना-विशेष कन्फिगरेसनहरूको मूल्याङ्कन गर्ने ग्राहकहरूलाई समर्थन गर्न सक्छ। यदि तपाइँ नयाँ सबस्टेशनको योजना बनाउनुहुन्छ, औद्योगिक पावर प्रणाली अपग्रेड गर्दै हुनुहुन्छ, वा व्यावसायिक वा पूर्वाधार परियोजनाको लागि 11kV 1000kVA ट्रान्सफर्मर खोज्दै हुनुहुन्छ भने,हामीलाई सम्पर्क गर्नुहोस्तपाईको भोल्टेज, क्षमता, फ्रिक्वेन्सी, स्थापना अवस्था, र प्राविधिक आवश्यकताहरूसँग उपयुक्त ट्रान्सफर्मर समाधान छलफल गर्न।
