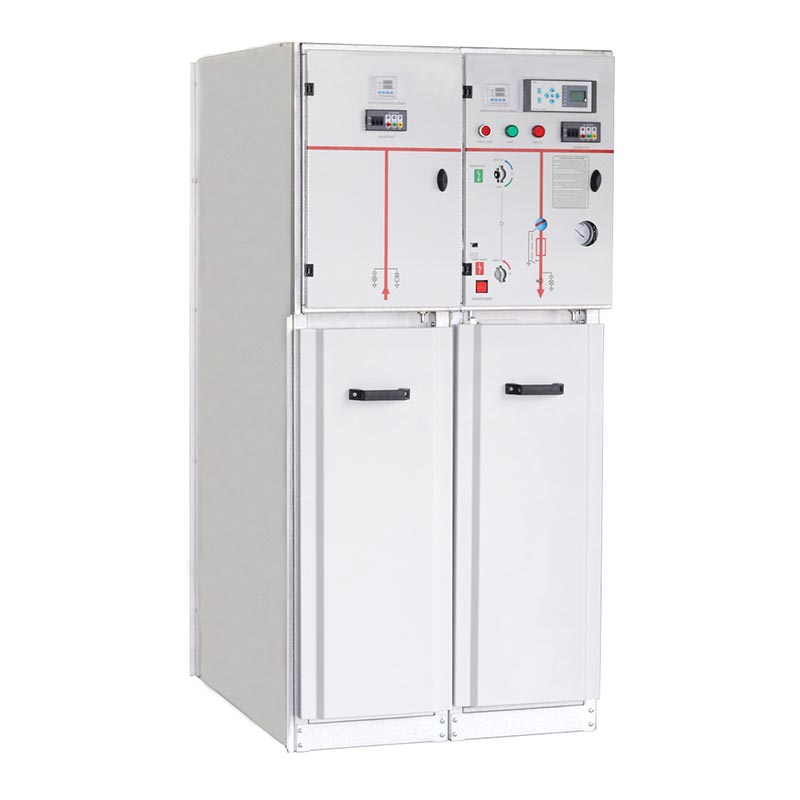

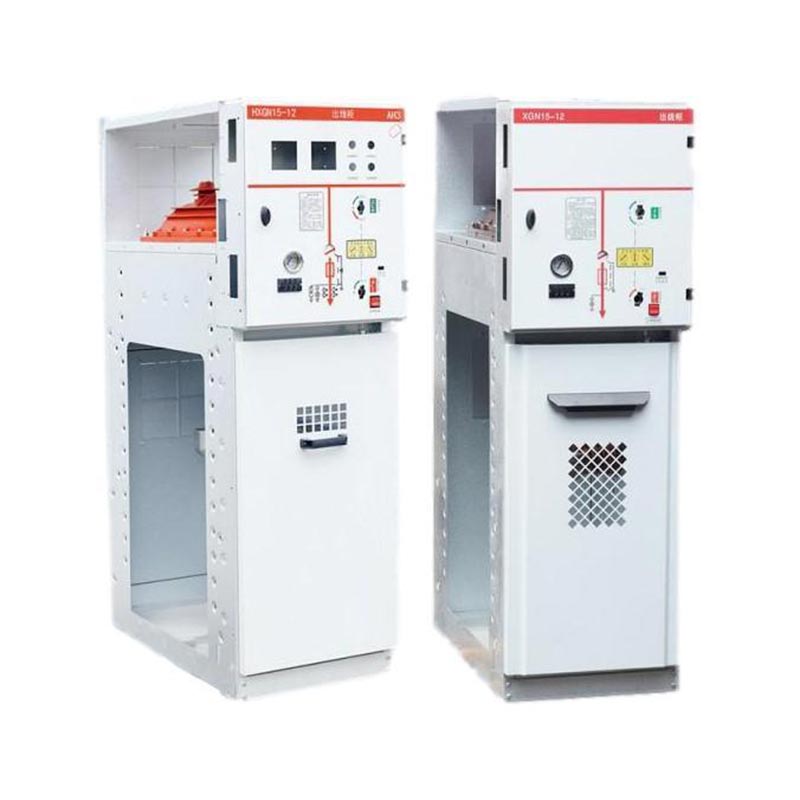

USUNE 630a Sf6 रिंग मुख्य इकाई एक उच्च प्रदर्शन मध्यम-भोल्टेज विद्युत वितरण उपकरण हो। Zhejiang Yousi इलेक्ट्रिक कं, लिमिटेड द्वारा विकसित र निर्मित (एक पेशेवर निर्माता R&D एकीकृत, विद्युतीय उपकरणको उत्पादन र बिक्री)। यो उत्पादन एक बक्स-प्रकार निश्चित धातु संलग्न संरचना, प्रयोग गरेर सुविधा दिन्छ SF6 ग्यास इन्सुलेशन र चाप निभाउने माध्यमको रूपमा। SF6 ग्यास-इन्सुलेटेड स्विच फ्यूजहरूसँग सुसज्जित, यो मुख्य रूपमा प्रयोग गरिन्छ माध्यमिक वितरण नेटवर्कहरूमा 36kV को अधिकतम मूल्याङ्कन भोल्टेज र 630A को मूल्याङ्कन गरिएको वर्तमान, पूर्ण रूपमा अनुकूलन योग्य AC 50/60Hz पावर प्रणालीहरूको बिजुली आपूर्ति आवश्यकताहरू।
चीनको विद्युतीय उपकरण उद्योगमा अग्रणी आपूर्तिकर्ताको रूपमा, USUNE उच्च गुणस्तरको उत्पादन दर्शनको पालना गर्दछ। यो 630A SF6 रिंग मुख्य इकाई कम्पनीको मानकीकृत कारखानामा निर्मित छ, जहाँ कडा गुणस्तर नियन्त्रण छ। कम्पोनेन्ट देखि समाप्त उत्पादन सम्म सम्पूर्ण प्रक्रिया मा लागू, उत्पादन विश्वसनीयता सुनिश्चित र स्थिरता।
630a SF6 रिंग मुख्य इकाईले एक कम्प्याक्ट संरचना र हल्का डिजाइन अपनाउछ, प्रभावकारी रूपमा स्थापना स्थान बचत गर्दछ। र यातायात र स्थापना लागत घटाउन। epoxy राल खोल एक तंग सील प्रदान गर्दछ, यो उपयुक्त बनाउन साना मेशिन कोठाहरू र पूर्वनिर्मित सबस्टेशनहरू, साइटमा सुधार गर्ने जस्ता ठाउँ-प्रतिबन्धित परिदृश्यहरूका लागि आवेदन लचीलापन।
संलग्न आवरण SF6 ग्यासले भरिएको छ, उत्कृष्ट इन्सुलेशन र चाप-दमन प्रदर्शन प्रदान गर्दछ। यो छ आर्द्रता र प्रदूषणको लागि अत्यधिक प्रतिरोधी, कठोर वातावरणमा स्थिर सञ्चालनको लागि अनुमति दिँदै र नजिकको मर्मत-रहित सञ्चालन, उल्लेखनीय रूपमा पछिको मर्मत लागत घटाउँदै।
630a SF6 रिंग मुख्य एकाईले फ्रन्ट-एन्ड केबल जडान डिजाइन फिचर गर्दछ, सबै नियन्त्रण कार्यहरू केन्द्रीकृत भएको छ। अगाडि प्यानल, सञ्चालन प्रक्रिया सरल र सञ्चालन र डिबग सुविधा। यसको हल्का वजन र कम्प्याक्ट डिजाइनले स्थापनालाई थप प्रभावकारी बनाउँछ, स्थापना पछि द्रुत तैनातीको लागि अनुमति दिन्छ।
विभिन्न सामानहरू जस्तै रिले, ट्रान्सफर्मरहरू, र सर्ज अरेस्टरहरू विभिन्न भेट्न सुसज्जित हुन सक्छन्। विभिन्न शक्ति वितरण परिदृश्यहरूको कार्यात्मक आवश्यकताहरू, उत्पादन अनुकूलन क्षमता र व्यावहारिकता वृद्धि।
USUNE 630a SF6 रिंग मुख्य एकाइ व्यापक रूपमा औद्योगिक र सिभिल केबल रिंग नेटवर्क र पावर आपूर्ति टर्मिनलहरूमा प्रयोग गरिन्छ। यो विशेष गरी साना माध्यमिक सबस्टेशनहरू, स्विचिंग स्टेशनहरू, शहरी आवासीय विद्युत वितरणको लागि उपयुक्त छ, औद्योगिक र खानी उद्यम, सपिङ मल, एयरपोर्ट, सबवे, पवन ऊर्जा उत्पादन, अस्पताल, स्टेडियम, रेलवे, र अन्य स्थानहरू, विभिन्न परिदृश्यहरूको लागि भरपर्दो बिजुली आपूर्ति प्रदान गर्दै।
स्थिर र सुरक्षित सञ्चालन सुनिश्चित गर्न, यो रिंग मुख्य एकाइ कडा वातावरणीय आवश्यकताहरू छन्, निम्नानुसार:
- उचाई: ≤1000mm
- परिवेश तापमान: -35 ℃ ~ 45 ℃
- सापेक्ष आर्द्रता: दैनिक औसत 95% भन्दा बढी छैन; मासिक औसत ९०% भन्दा बढी नहुने
- भूकम्प प्रतिरोध: भूकम्पको तीव्रता 8 डिग्री भन्दा बढी हुँदैन
- वातावरणीय आवश्यकताहरू: गम्भीर कम्पन, प्रभाव, आगो, रासायनिक जंग, र विस्फोट जोखिमहरूबाट मुक्त स्थानहरू।
| S/N | नाम | एकाइ | मूल्य | |||
| 1 | मूल्याङ्कन भोल्टेज | kV | 12 | 24 | 36 | |
| 2 | मूल्याङ्कन गरिएको वर्तमान | A | 630 | 630 | 630 | |
| 3 | मूल्याङ्कन गरिएको बन्द लूप ब्रेकिंग वर्तमान | A | 630 | 630 | 630 | |
| 4 | लोड ब्रेकिङ वर्तमान मा मूल्याङ्कन | A | 630 | 630 | 630 | |
| 5 | मूल्याङ्कन गरिएको छोटो समय वर्तमान सामना | kA | 16 | 16 | 16 | |
| 6 | रेटेड शिखर वर्तमान सामना | kA | 40 | 40 | 40 | |
| 7 | मूल्याङ्कन गरिएको छोटो सर्किट वर्तमान बनाउने | kA | 40 | 40 | 40 | |
| 8 | रेटेड शक्ति आवृत्ति भोल्टेज सामना | चरण-देखि-चरण र चरण-देखि-पृथ्वी | kV | 28 | 50 | 70 |
| 9 | पृथक दूरी पार | kV | 32 | 60 | 80 | |
| 10 | रेटेड बिजुली प्रतिरोध भोल्टेज | चरण-देखि-चरण र चरण-देखि-पृथ्वी | kV | 75 | 125 | 170 |
| 11 | पृथक दूरी पार | kV | 85 | 145 | 195 | |
| 12 | मूल्याङ्कन गरिएको स्थानान्तरण वर्तमान | A | 630 | 630 | 630 | |
| 13 | यांत्रिक सहनशीलता | अप्स | M1 1000 | M1 1000 | M1 1000 | |
| 14 | बिजुली सहनशीलता | अप्स | E1 | E1 | E1 | |
| 15 | SF6 ग्यासको चाप (20℃) | बार | 0.5 | 0.5 | 0.5 | |
| 16 | वार्षिक चुहावट दर | ≤% | 0.5 | 0.5 | 0.5 | |
| 17 | संरक्षण को घेरा डिग्री | IP3X | IP3X | IP3X | ||
स्विचिङ प्रकार्य एक लीभर वा मोटर संग स्वतन्त्र रूपमा संचालित छ।
ग्राउन्ड स्विच प्रकार्य अपरेटिङ लीभर प्रयोग गरेर स्वतन्त्र रूपमा खुल्छ र बन्द हुन्छ, र सञ्चालन ऊर्जा
कम्प्रेसन स्प्रिंग द्वारा प्रदान गरिएको, जुन सम्पर्क बन्द वा विच्छेदन गर्न जारी गरिएको छ।
स्विचिङ प्रकार्य एक लीभर वा मोटर द्वारा स्वतन्त्र रूपमा संचालित छ, र अपरेटिंग ऊर्जा एक द्वारा प्रदान गरिएको छ।
कम्प्रेसन वसन्त, जो सम्पर्क बन्द गर्न जारी गरिएको छ। बटनको साथ स्वतन्त्र खोल्ने र बन्द गर्ने सञ्चालन
(०) वा ट्रिपिङ युनिट वा शन्ट ट्रिपिङ उपकरण।
ग्राउन्ड स्विच प्रकार्य अपरेटिङ लीभरको साथ स्वतन्त्र रूपमा सञ्चालन हुन्छ र अपरेटिङ ऊर्जा एक द्वारा प्रदान गरिन्छ।
कम्प्रेसन वसन्त, जुन सम्पर्क बन्द वा विच्छेदन गर्न जारी गरिएको छ।
एक इलेक्ट्रिक अपरेशन: एसी 220V 110V; DC 220v 110v
सहायक स्विच
एक शन्ट ट्रिप कुण्डल (टाइप ए मेकानिज्म): AC 220V 110V; DC 220v 110v
एक फ्यूज फ्यूज सहायक सूचक स्विच
पृथ्वी दोष सूचक

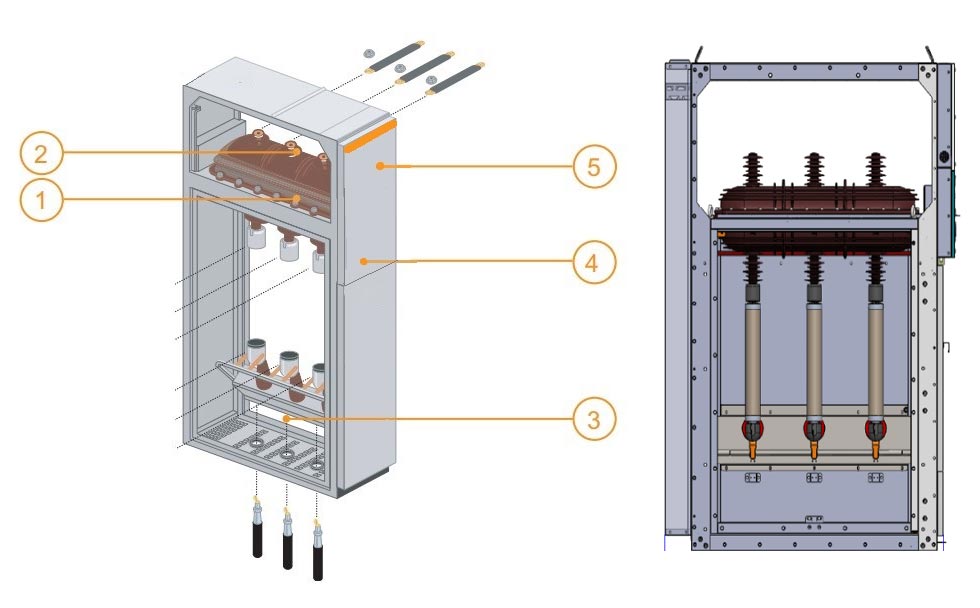

1 SF6 भरिएको घेरामा स्विचगियर स्विच र अर्थिङ स्विच।
2 बसबारहरू सबै एउटै तेर्सो प्लेनमा, यसरी पछि स्विचबोर्ड विस्तारहरू र अवस्थित उपकरणहरूमा जडान सक्षम पार्दै।
3 अगाडिबाट पहुँचयोग्य जडान, तल्लो स्विच र अर्थिङ स्विच टर्मिनल वा तल्लो फ्यूज-होल्डरमा जडान। यो डिब्बा पनि सुरक्षा एकाइहरूको लागि MV फ्यूज बाट डाउनस्ट्रीम एक अर्थिंग स्विच संग सुसज्जित छ।
4 अपरेटिङ मेकानिजममा स्विच र अर्थिङ स्विच सञ्चालन गर्न र सम्बन्धित संकेतहरू (सकारात्मक ब्रेक) कार्य गर्न प्रयोग गरिने तत्वहरू समावेश हुन्छन्।
5 टर्मिनल ब्लकको कम भोल्टेज स्थापना (यदि मोटर विकल्प स्थापना गरिएको छ), LV फ्यूज र कम्प्याक्ट रिले उपकरणहरू। यदि थप ठाउँ आवश्यक छ भने, प्यानलको उचाइ बढाउन सकिन्छ।
① बसबार कोठा
② मुख्य स्विच
③ केबल कोठा
④ अपरेटिङ मेकानिज्म, इन्टरलकिङ मेकानिजम र कम दबाव नियन्त्रण कोठा
सम्पूर्ण स्विचगियर क्याबिनेटलाई माथिल्लो र तल्लो दुई एकाइहरूमा विभाजन गर्न सकिन्छ, क्याबिनेटको माथिल्लो एकाइले समावेश गर्दछ बस कोठा, लोड स्विच, अपरेटिङ मेकानिज्म कोठा र कम भोल्टेज कोठा, र तल्लो एकाइ केबलबाट अलग गरिएको छ कोठा। सम्पूर्ण माथिल्लो एकाइ प्रतिस्थापन गर्न सकिन्छ।
बसबार कोठा क्याबिनेटको माथिल्लो भागमा व्यवस्थित गरिएको छ। बसबार कोठामा, मुख्य बसबारहरू जोडिएका छन् सँगै र स्विचगियरको सम्पूर्ण पङ्क्ति मार्फत चलाउनुहोस्।
स्विच कोठा एक SFG प्रकार सल्फर हेक्साफ्लोराइड लोड स्विच संग सुसज्जित छ। लोड स्विचको खोल बनाइएको छ इन्सुलेट माध्यमको रूपमा सल्फर हेक्साफ्लोराइड (SF6) ग्यासले भरिएको इपोक्सी राल खन्याइन्छ, र खोल प्रदान गरिन्छ। एक अवलोकन प्वाल संग। स्विच कोठा सुसज्जित गर्न सकिन्छ
SF6 ग्यास घनत्व मिटर वा ग्यास घनत्व संग अलार्म सम्पर्क संग ग्राहक आवश्यकताहरु अनुसार।
लोड स्विच क्याबिनेटमा एक विशाल केबल कोठा छ, जुन मुख्यतया केबल जडानको लागि प्रयोग गरिन्छ, त्यसैले एकल-कोर वा थ्री-कोर केबलहरू सबै भन्दा साधारण असुरक्षित केबल हेड प्रयोग गरेर जडान गर्न सकिन्छ, र पर्याप्त ठाउँ पनि हुन सक्छ। लाइटनिङ अरेस्टर, हालको ट्रान्सफर्मर, लोअर ग्राउन्ड स्विच र अन्य कम्पोनेन्टहरू मिलाउनुहोस्। अनुसार मानक डिजाइन, क्याबिनेट ढोका एक अवलोकन विन्डो र एक सुरक्षा इन्टरलक उपकरण छ। केबल कोठा तल्लो प्लेट सिल कभर र समर्थन कोष्ठक संग उपयुक्त आकार केबल क्ल्याम्प संग। केबल कोठा तल्लो प्लेट र ढोका फ्रेम हुन सक्छ केबल स्थापना को सुविधा को लागी हटाइयो।
इन्टरलक गरिएको मेकानिज्म कोठाले पनि नियन्त्रण प्यानलको रूपमा काम गर्दछ। कम भोल्टेज कोठा वसन्त-संचालित संग सुसज्जित छ एक स्थिति सूचक र एक मेकानिकल इन्टरलकिङ उपकरण संग संयन्त्र, र सहायक संग सुसज्जित पनि हुन सक्छ सम्पर्कहरू, ट्रिप कोइलहरू, आपतकालीन यात्रा संयन्त्रहरू, क्यापेसिटिव लाइभ डिस्प्लेहरू, कुञ्जी लकहरू र इलेक्ट्रिक अपरेटिङ उपकरणहरू। एकै समयमा, कम-दबाव च्याम्बर स्पेस पनि नियन्त्रण लूप, मिटर र सुरक्षात्मक संग सुसज्जित गर्न सकिन्छ। रिले, र 750mm चौडा क्याबिनेटमा थप सामानहरूको लागि दुई समान कम-दबाव कक्षहरू छन्।
| छैन। | स्विचगियर प्रकार | वैकल्पिक कन्फिगरेसन | संलग्न आयाम (WxDxH) मिमी | ||||||||||
| ब्रेकर | हालको उपकरण ट्रान्सफर्मर | ट्रान्सफर्मर | लोड स्विच | विच्छेदक | अर्थिंग स्विच | फ्यूज | मुख्य बसबार | रिले संरक्षण | 12 | 24 | 36 | ||
| 1 | आगमन / बहिर्गमन LBS प्यानल | ◎ | ◎ | ◎ | 375×1000×1635.500×1000×1885etc. | 375×1000×1635,500×1000×1885,600×1200×2000 आदि। | 750×1400×2250,900×1600×2300 आदि। | ||||||
| 2 | ट्रान्सफर्मर संरक्षण प्यानल | ◎ | ◎ | ◎ | ◎ | 375×1000×1635.500×1000×1885 आदि। | 375×1000×1635,500×1000×1885,600×1200×2000 आदि। | 750×1400×2250,900×1600×2300 आदि। | |||||
| 3 | मिटरिङ प्यानल | ◎ | ◎ | ◎ | 500×1000×1635 आदि। | 750×1000×1635 आदि। | 750×1400×2250etc | ||||||
| 4 | CB बहिर्गमन प्यानल | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 500×1000×1635, 750×1000×1635 आदि। | 750×1000×1885，800×1200×2200 आदि। | 1000×1400×2250etc. | |||
| 5 | मिटरिङ प्यानलको साथ CB बहिर्गमन | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 750×1000×1635 आदि। | 750×1000×1885 आदि। | 1000×1400×2250etc. | ||
आगमन LBS
Trafo संरक्षण
मिटरिङ
Cbog w/.meter
Cb बहिर्गमन
1. ह्यान्डलको सञ्चालन: स्विचगियरको अगाडि उभिएर, ह्यान्डलको शीर्ष माथि समात्नुहोस् र अगाडि धकेल्नुहोस्, अर्को हातले घुमाउनको लागि ह्यान्डलको अन्त्य समात्नुहोस्।
2. सुनिश्चित गर्नुहोस् कि क्याबिनेटको ढोका बिजुली आपूर्ति गर्नु अघि वा ग्राउन्डिङमा अलग गर्नु अघि ठीकसँग बन्द गरिएको छ।
3. पावर अन र पावर अफ गर्नु अघि स्विच प्रेसर गेज जाँच गर्नुपर्छ।
1. क्याबिनेटको ढोका बन्द भएको पुष्टि गर्नुहोस्। माथिल्लो अपरेटिङ प्वालमा ह्यान्डल घुसाउनुहोस् र पृथक ब्रेकको आवाज सुन्नको लागि 180° सम्म घुमाउनुहोस्। प्यानलको केन्द्रीय सूचक स्थितिमा छ; तल्लो ढोका बन्द छ र ग्राउन्डिङ स्विच अफ छ।
2. अपरेटिङ ह्यान्डललाई तल्लो अपरेटिङ प्वालमा घुसाउनुहोस् र बन्द हुने आवाज सुन्नको लागि 180° सम्म घडीको दिशामा घुमाउनुहोस्; प्यानलको केन्द्रीय सूचक स्थिति D मा छ; स्विच अन हुनेछ, र त्यसपछि बिजुली आपूर्ति सञ्चालन पूरा भयो।
1. स्विच अफ गर्नुहोस्: अपरेटिङ ह्यान्डललाई तल्लो अपरेटिङ प्वालमा घुसाउनुहोस् र सुन्नको लागि 180° सम्म घुमाउनुहोस्।
ब्रेक भ्वाइस अलग गर्दै (यदि त्यहाँ बटन छ भने प्रत्यक्ष प्रयोग बटन); प्यानलको केन्द्र स्थितिमा छ, त्यसपछि स्विच
बन्द हुनेछ।
2. केबल कोठा विद्युतीय रूपमा तटस्थ छ भनेर सुनिश्चित गर्न लाइभ डिस्प्ले बाहिर छ कि छैन जाँच गर्नुहोस्; अपरेटिङ ह्यान्डल घुसाउनुहोस्
माथिल्लो अपरेटिङ प्वालमा र बन्द हुने आवाज सुन्नको लागि 180° सम्म घडीको दिशामा घुमाउनुहोस्; को केन्द्रीय सूचक
प्यानल स्थितिमा छ र तल्लो ढोका अनलक छ; ग्राउन्डिङ स्विच बन्द छ र त्यसपछि पावर अवरोध सञ्चालन
पूरा भएको छ।
जब तलको प्लेटमा स्विच क्याबिनेट फिक्स हुन्छ, यो फोर्कलिफ्ट द्वारा फावडा हुन सक्छ। जब यो तल मा निश्चित छैन प्लेट, स्विच क्याबिनेट फहराई वा सम्पूर्ण रूपमा बोक्नुपर्छ, तर यसलाई कुनै पनि समयमा ठाडो रूपमा ढुवानी गरिनु पर्छ। र क्याबिनेटमा भएका घटकहरूलाई क्षति हुनबाट जोगाउन पल्टाउनु हुँदैन। स्विचगियर (बाहिरी प्याकेजिङ संग पनि) धेरै समय बाहिर भण्डारण गर्नु हुँदैन।
◇ घण्टी क्याबिनेट सामान्य परिस्थितिमा तीन वर्षको लागि मर्मत-मुक्त छ।
◇ लोड स्विचको एकल-वसन्त र डबल-वसन्त सञ्चालन संयन्त्रहरू मर्मत-मुक्त छन् र गर्दैनन्। कुनै पनि स्नेहन आवश्यक छ।
◇ रिले सुरक्षा उपकरण भित्र राख्नु अघि निर्माताको आवश्यकता अनुसार जाँच गरिनेछ सञ्चालन।
◇ घण्टी नेटवर्क क्याबिनेटको मर्मत चक्र सामान्यतया वर्षमा एक पटक हुन्छ, र विशिष्ट मर्मतका उपायहरू
निम्नानुसार गरिनेछ:
(१) सबै विद्युतीय जडानहरू (मुख्य बस, स्विच, केबल, मिटरिङ उपकरणहरू) लाई बमोजिम कडा पार्नुहोस्।
स्थापना निर्देशनहरूको आवश्यकताहरू।
(२) भ्याकुम सबै कम्पोनेन्टहरू (मुख्य स्विच, सहायक स्विच, ट्रिप मेकानिजम, मोटर, आदि) र आचरण उपस्थिति
निरीक्षण।
(३) ग्राउन्ड स्विच सहित सबै स्विचहरूमा एकल बन्द/खोल्ने कार्य गर्नुहोस्।
(४) विद्युतीय अनुक्रमको लागि सहायक नियन्त्रण पावर सप्लाई सक्रिय गर्नुहोस् (रिमोट कन्ट्रोल सिग्नल नदिनुहोस्)
सञ्चालन।
स्विच क्याबिनेटले कारखाना छोड्दा निम्न कागजातहरू र संलग्नहरू क्याबिनेटसँग हस्तान्तरण गरिनेछ:
◇ उत्पादन योग्य प्रमाणपत्र
◇ उत्पादन प्रयोग निर्देशनहरू
◇ उत्पादन इन्जिनियरिङ डिजाइन डाटा
◇ क्याबिनेट सामानहरू स्विच गर्नुहोस्:
◇ प्रत्येक माउन्टिंग संयोजन लोड स्विच अपरेटिङ ह्यान्डल संग सुसज्जित छ।
उत्पादनहरू अर्डर गर्दा प्रयोगकर्ताहरूले निम्न जानकारी प्रदान गर्नुपर्छ:
◇ मुख्य सर्किट तार योजना र विशेष प्राविधिक आवश्यकताहरू
◇ स्विचगियर स्थापना योजना।
◇ क्याबिनेट घटक मोडेल विनिर्देशहरू र सहायक लुप, नियन्त्रण लूप योजनाबद्ध रेखाचित्र स्विच गर्नुहोस् (यदि
आवश्यक)
◇ लिखित जानकारीको लागि अन्य विशेष अनुरोधहरू।
कारखाना, हामी हाम्रो मूल्य उचित र प्रतिस्पर्धी छ ग्यारेन्टी गर्न सक्नुहुन्छ।
सामान्यतया हामी तपाइँको सोधपुछ प्राप्त गरे पछि 24 घण्टा भित्र उद्धरण गर्छौं।
हो, अवश्य पनि, हामी OEM स्वीकार गर्छौं।
नेतृत्व समय आदेश मात्रा मा निर्भर गर्दछ, सामान्यतया 15-20 दिन भित्र भुक्तानी प्राप्त पछि।
सबै उत्पादनहरू सामानहरूबाट सुरु गरेर निरीक्षण गरिनेछ, र छोड्नु अघि नियमित परीक्षणहरू गरिनेछ हाम्रो कारखाना।
गुणस्तर समस्याहरूको फोटो वा भिडियो लिनुहोस् र हाम्रो जाँच र पुष्टिको लागि हामीलाई पठाउनुहोस्, र हामी एक बनाउनेछौं 1-3 दिन भित्र तपाईंको लागि सन्तुष्ट समाधान।
ढुवानी मिति देखि 12 महिना।
● हामी यस क्षेत्रमा 14 वर्ष भन्दा बढीको लागि विशेषज्ञ छौं, र डिजाइन लिने राम्रोसँग अनुभवी R&D टोली छ।
र ग्राहकको विशेष मागहरूमा आधारित प्रत्येक परियोजनाको लागि विकास कार्य।
● हामीसँग कम्पोनेन्टहरू देखि समाप्त उत्पादनहरू सम्म अत्यन्त कडा QC प्रक्रिया छ।
● 15-20 दिन भित्र स्थिर उत्पादन अवधि।
● हामीसँग उत्पादनहरूको लागि परीक्षण रिपोर्टहरूको पूर्ण सेट छ।
● एक चरण समाधान प्रदान गरियो।
