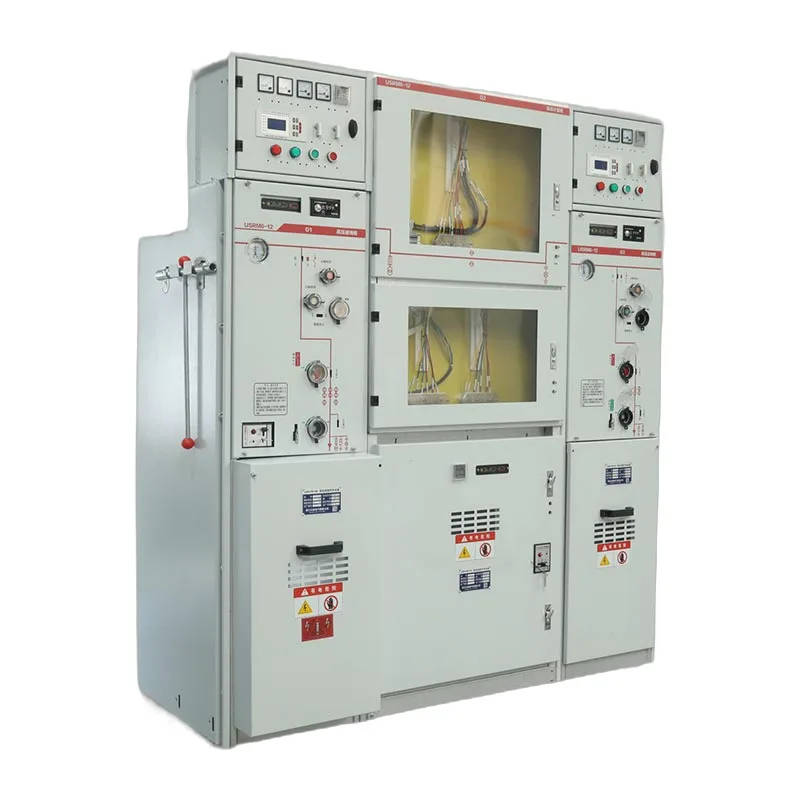

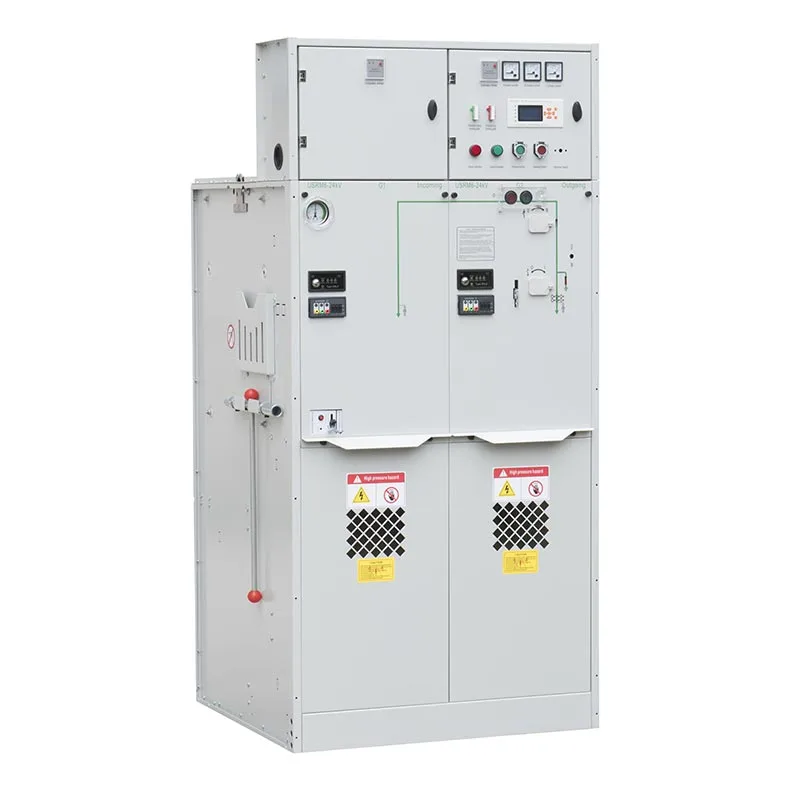

परम्परागत स्विचगियर भन्दा फरक जुन स्थापना वातावरणमा धेरै निर्भर हुन्छ, Usune 11kv Sf6 Gis Gas इन्सुलेटेड स्विचगियरले सिल गरिएको ग्यास डिब्बा भित्र मुख्य विद्युतीय कम्पोनेन्टहरूलाई अलग गर्छ। एकीकृत मेकानिकल इन्टरलकिङ प्रणालीले अपरेटर सुरक्षा र उपकरण विश्वसनीयता दुवै सुधार गर्दै, गलत अपरेशनहरू रोक्न मद्दत गर्दछ।
स्विचगियर व्यापक रूपमा ट्रान्सफर्मर सबस्टेशन, औद्योगिक विद्युत वितरण प्रणाली, व्यावसायिक भवनहरूमा प्रयोग गरिन्छ। पूर्वाधार परियोजनाहरू र अन्य 11kV मध्यम-भोल्टेज अनुप्रयोगहरू जहाँ सुरक्षा, विश्वसनीयता र सजिलो सञ्चालन आवश्यक।
मुख्य सर्किट कम्पोनेन्टहरू सील गरिएको SF6 ग्यास ट्याङ्की भित्र बन्द गरिएका छन्, जसले बाह्यसँग प्रत्यक्ष एक्सपोजर कम गर्दछ। वातावरणीय अवस्था। यो डिजाइनले बिजुलीका कम्पोनेन्टहरूलाई धुलो, चिसो, प्रदूषण र बाट जोगाउन मद्दत गर्छ संक्षेपण, दीर्घकालीन परिचालन स्थिरता सुधार।
संलग्न संरचनाले परम्परागत हावा इन्सुलेटेड स्विचगियरको तुलनामा ठाउँको आवश्यकतालाई पनि कम गर्छ, Usune 11kv Sf6 Gis ग्यास इन्सुलेटेड स्विचगियर कम्प्याक्ट सबस्टेशनहरू र स्पेस-सीमित विद्युतीय कोठाहरूको लागि उपयुक्त।
Usune 11kV SF6 GIS लाई गलत सञ्चालन रोक्नको लागि बहु मेकानिकल सुरक्षा सुरक्षाको साथ डिजाइन गरिएको छ। सबै स्विचहरू समर्पित अपरेटिङ ह्यान्डल प्रयोग गरेर सञ्चालन गरिनुपर्छ, नियन्त्रित स्विचिङ प्रक्रियाहरू सुनिश्चित गर्दै।
लोड ब्रेक स्विच वा भ्याकुम सर्किट ब्रेकर र सम्बन्धित ग्राउन्डिङ स्विच आन्तरिक रूपमा सुसज्जित छन्। मेकानिकल इन्टरलकिङ। आवश्यक पर्दा थप प्याडलक इन्टरलकिङ पनि लागू गर्न सकिन्छ, उच्च प्रदान गर्दै मर्मत र सञ्चालनको समयमा सुरक्षा।
तल्लो ढोका मात्र खोल्न सकिन्छ जब ग्राउन्डिङ स्विच बन्द छ र लोड ब्रेक स्विच खुला छ। स्थिति, सक्रिय भागहरूमा पहुँच रोक्न।
तल्लो ढोका खुला हुँदा ग्राउन्डिङ स्विच सञ्चालन गर्न सकिँदैन, असुरक्षित मर्मत अवस्थाहरू रोक्न मद्दत गर्दछ।
ग्राउन्डिङ स्विच बन्द हुँदा लोड ब्रेक स्विच बन्द गर्न सकिँदैन, र ग्राउन्डिङ स्विच हुन सक्दैन लोड ब्रेक स्विच बन्द हुँदा सञ्चालन।
बिजुली आपूर्ति सञ्चालनको लागि, केबल डिब्बाको ढोका पहिले बन्द हुनुपर्छ। त्यसपछि तीन-स्थिति स्विच हो ग्राउन्डिङ स्थितिबाट अलगाव स्थिति र अन्तमा बन्द स्थितिमा संचालित।
पावर आइसोलेसनको लागि, तीन-पोजिसन स्विच क्लोजिङ पोजिसनबाट आइसोलेशन पोजिसनमा र त्यसपछि ग्राउन्डिङ स्थिति, केबल डिब्बामा सुरक्षित पहुँच अनुमति दिँदै।
| छैन। | वस्तुहरू | एकाइ | लोड ब्रेक स्विच एकाइ | संयोजन एकाइ | सर्किट ब्रेकर एकाई |
| 1 | मूल्याङ्कन भोल्टेज | kV | १२/२४ | १२/२४ | १२/२४ |
| 2 | मूल्याङ्कन गरिएको आवृत्ति | Hz | 50 | 50 | 50 |
| 3 | मूल्याङ्कन गरिएको वर्तमान | A | 630 | 125 (फ्यूज वर्तमान मा निर्भर गर्दछ) | 630 |
| 4 | मूल्याङ्कन गरिएको इन्सुलेशन स्तर - 1 मिनेट फ्रिक्वेन्सी प्रतिरोध भोल्टेज - अन्तर चरण, जमीन | kV | ४२/६५ | ४२/६५ | ४२/६५ |
| मूल्याङ्कन गरिएको इन्सुलेशन स्तर-1 मिनेट फ्रिक्वेन्सी भोल्टेज-पृथक दूरीको सामना गर्दछ | kV | ४८/७९ | ४८/७९ | ४८/७९ | |
| मूल्याङ्कन इन्सुलेशन स्तर-1 मिनेट फ्रिक्वेन्सी भोल्टेज-नियन्त्रण र सहायक सर्किट प्रतिरोध | kV | २/२ | २/२ | २/२ | |
| मूल्याङ्कन इन्सुलेशन स्तर- प्रकाश आवेग भोल्टेज सामना- अन्तर चरण, जमीन | kV | ७५/१२५ | ७५/१२५ | ७५/१२५ | |
| रेटेड इन्सुलेशन स्तर-प्रकाश आवेग भोल्टेज-पृथक दूरी सामना | kV | ८५/१४५ | ८५/१४५ | ८५/१४५ | |
| 5 | रेटेड सर्ट सर्किट वर्तमान सामना | kA/s | २५/४ | —— | २५/४ |
| 6 | रेटेड शिखर वर्तमान प्रतिरोध | kA | 63 | —— | 63 |
| 7 | रेटेड सर्ट सर्किट वर्तमान बनाउने | kA | 63 | HV फ्यूज द्वारा सीमित | 63 |
| 8 | मूल्याङ्कन गरिएको सर्ट सर्किट ब्रेकिंग वर्तमान | kA | —— | HV फ्यूज द्वारा सीमित | २५/२५ |
| 9 | मूल्याङ्कन गरिएको प्रसारण वर्तमान | A | —— | १७००/१४०० | —— |
| 10 | मूल्याङ्कन गरिएको सक्रिय लोड ब्रेकिंग वर्तमान | A | 630 | —— | —— |
| 11 | मूल्याङ्कन गरिएको बन्द-लूप ब्रेकिङ वर्तमान | A | 630 | —— | 630 |
| 12 | मेकानिकल लाइफ-लोड ब्रेक स्विच/सीबी | समय | 10000 | 10000 | 20000 |
| मेकानिकल लाइफ आइसोलेशन/ग्राउन्ड स्विच | समय | 5000 | 5000 | 5000 | |
| 13 | सर्किट प्रतिरोध | μΩ | ≤१५० | —— | ≤१५० |
| 14 | मूल्याङ्कन चार्ज दबाव (20 ℃ गेज दबाव) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | ग्याँस वार्षिक सापेक्ष चुहावट दर | % | 0.05 | 0.05 | 0.05 |
| 16 | आईपी संरक्षण डिग्री-क्याबिनेट | IP4X | IP4X | IP4X | |
| आईपी सुरक्षा डिग्री-ग्यास ट्यांक | IP67 | IP67 | IP67 |
अपरेटिङ मेकानिजमले स्थिर स्विचिङ कार्यसम्पादन सुनिश्चित गर्न वसन्त चार्जिङ प्रविधि प्रयोग गर्दछ।
लोड ब्रेक स्विच-फ्यूज संयोजन इकाई वा सर्किट ब्रेकर एकाइको लागि, स्विच गर्नु अघि स्प्रिङ चार्ज गर्नुपर्छ। सञ्चालन। अपरेटिङ ह्यान्डल पूर्ण चार्जको लागि घडीको दिशामा घुमाइन्छ, त्यसपछि हरियो बन्द थिचेर बन्द कार्य पूरा गर्न बटन।
ओपनिङ अपरेसन अपरेटिङ ह्यान्डललाई घडीको विपरीत दिशामा घुमाएर गरिन्छ।
भ्याकुम सर्किट ब्रेकरहरू प्रयोग गरेर ट्रान्सफर्मर सुरक्षा अनुप्रयोगहरूमा, सर्किट ब्रेकरले ट्रिप गर्न सक्छ सुरक्षा रिले जब असामान्य अवस्था हुन्छ।
लोड ब्रेक स्विच-फ्यूज संयोजन एकाइहरूको लागि, फ्यूज सूचक अन्तर्गत काम गर्दा लोड ब्रेक स्विच ट्रिप हुनेछ। overcurrent वा छोटो-सर्किट अवस्था।
Usune 11kV SF6 GIS ग्यास इन्सुलेटेड स्विचगियर विभिन्न मध्यम-भोल्टेज वितरण अनुसार कन्फिगर गर्न सकिन्छ। आवश्यकताहरु, सहित:
● ट्रान्सफर्मर सुरक्षा अनुप्रयोगहरू
● औद्योगिक फिडर प्रणाली
● मुख्य वितरण नेटवर्कहरू घण्टी गर्नुहोस्
● व्यापारिक भवन शक्ति प्रणाली
● कम्प्याक्ट सबस्टेशनहरू
सिल गरिएको SF6 इन्सुलेशन डिजाइन र भरपर्दो अपरेटिङ मेकानिजमले उपकरणहरूलाई आवश्यक अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ। निरन्तर सञ्चालन र उच्च सुरक्षा मापदण्डहरू।
Usune 11kv Sf6 Gis ग्यास इन्सुलेटेड स्विचगियर सुविधाजनक यातायात र साइट स्थापनाको लागि डिजाइन गरिएको हो।
उपकरण क्रेन यातायात को लागी लिफ्टिंग रिंग संग सुसज्जित छ र फोर्कलिफ्ट उपकरण को उपयोग गरेर पनि सार्न सकिन्छ। विभिन्न मोड्युल संयोजनहरू व्यावहारिक तौल व्यवस्थाको साथ डिजाइन गरिएका छन् परियोजनाको समयमा ह्यान्डलिङलाई सरल बनाउन। स्थापना।
स्थापना गर्नु अघि, ग्राहकहरूले यातायात पछि उपकरण अवस्था जाँच गर्नुपर्छ, सहित:
● सञ्चालन ह्यान्डल उपलब्धता
● दबाब सूचक स्थिति
● मेकानिकल प्रकार्य सञ्चालन
● कुनै पनि देखिने यातायात क्षति
कमिसन गर्नु अघि दबाव सूचक सामान्य हरियो क्षेत्र भित्र रहनु पर्छ।
सुरक्षित र स्थिर सञ्चालनको लागि, स्थापना आधार निम्न आवश्यकताहरू पूरा गर्नुपर्छ:
● ग्राउन्ड बेयरिङ क्षमता कम्तिमा 500kg/m² हुनुपर्छ
● स्थापना सतह स्तर र चिल्लो रहनुपर्छ
● केबल डक्टहरू परियोजनाको आवश्यकता अनुसार तयार हुनुपर्छ
● ओसिलो प्रवेश रोक्न केबल नलिकाहरू राम्ररी बन्द गर्नुपर्छ

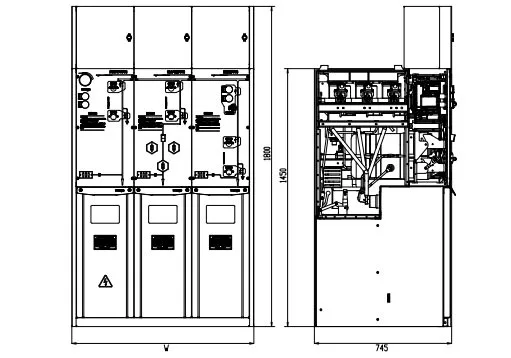

● आधार स्टील च्यानल आयामहरू निर्माता रेखाचित्र अनुसार तयार हुनुपर्छ
उचित आधार तयारीले सही स्थापना, भरपर्दो केबल जडान र दीर्घकालीन उपकरणहरू सुनिश्चित गर्न मद्दत गर्दछ प्रदर्शन।
| तुलना | Usune 11kV SF6 GIS | परम्परागत AIS |
| इन्सुलेशन विधि | SF6 ग्यास इन्सुलेटेड सील संरचना | हावा इन्सुलेशन |
| पर्यावरण संरक्षण | धुलो, आर्द्रता र प्रदूषणबाट कम प्रभावित | स्थापना वातावरण मा अधिक निर्भर |
| सुरक्षा | मेकानिकल इन्टरलकिङ र पाँच सुरक्षा सुरक्षा | संरक्षण सञ्चालन प्रक्रियाहरूमा निर्भर गर्दछ |
| स्थापना स्पेस | कम्प्याक्ट डिजाइन | ठूलो क्लियरेन्स आवश्यक छ |
| मर्मतसम्भार | कम वातावरणीय रखरखाव आवश्यकताहरु | थप वातावरण संरक्षण आवश्यक छ |
| सञ्चालन | नियन्त्रित स्विचिङ अनुक्रम | अपरेटर अनुभव मा उच्च निर्भरता |
एक ग्राहकले औद्योगिक पावर वितरण प्रणालीको लागि Usune 11kV SF6 GIS प्रयोग गरे जहाँ सुरक्षित स्विचिङ र सीमित स्थापना ठाउँ प्रमुख चिन्ताहरू थिए। स्थापना पछि, ग्राहकले कम्प्याक्ट क्याबिनेट संरचना हाइलाइट गर्यो र मेकानिकल इन्टरलकिङ, जसले दैनिक स्विचिङ अपरेसनहरूलाई थप नियन्त्रित बनायो र गलतको जोखिम कम गर्यो सञ्चालन।
ट्रान्सफर्मर सुरक्षा अनुप्रयोगको लागि, ग्राहकले भ्याकुम सर्किट ब्रेकर कन्फिगरेसन चयन गर्यो रिले आधारित सुरक्षा। ग्राहकले स्वचालित यात्रा प्रकार्य र स्पष्ट अपरेटिङ अनुक्रमका लागि उपयोगी फेला पारे नियमित सञ्चालनलाई सरल बनाउँदै असामान्य वर्तमान अवस्थाहरूमा प्रतिक्रिया दिँदै।
साइट सञ्चालनको क्रममा, ग्राहकहरूले विशेष गरी पाँच सुरक्षा इन्टरलक प्रणालीको कदर गरे। बीच आवश्यक अनुक्रम केबल ढोका, ग्राउन्डिङ स्विच र लोड ब्रेक स्विचले मर्मतसम्भार प्रक्रियालाई स्पष्ट बनायो र असुरक्षित हुनबाट जोगाउन मद्दत गर्यो केबल डिब्बामा पहुँच।
Zhejiang Usune इलेक्ट्रिक कं, लिमिटेड ISO 9001 गुणस्तर अनुसार एक व्यापक व्यवस्थापन प्रणाली स्थापना गरेको छ व्यवस्थापन प्रणाली, ISO 14001 पर्यावरण व्यवस्थापन प्रणाली र ISO 45001 व्यावसायिक स्वास्थ्य र सुरक्षा व्यवस्थापन प्रणाली।

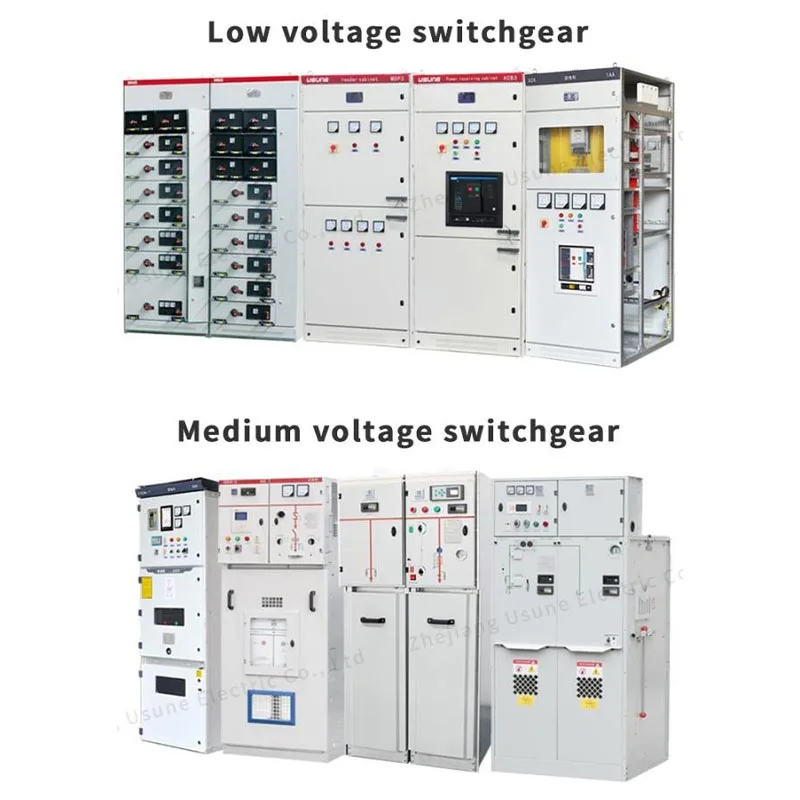

अन्तर्राष्ट्रिय बजार आवश्यकताहरू पूरा गर्न, Usune मध्यम-भोल्टेज स्विचगियर उत्पादनहरूले प्रासंगिक IEC र GB उत्तीर्ण गरेका छन्। मानक प्रकार परीक्षण र लागू उत्पादनहरू CE प्रमाणीकरण प्राप्त गरेको छ। कडा गुणस्तर नियन्त्रण लागू गरिएको छ विश्वव्यापी शक्ति वितरणको लागि विश्वसनीय प्रदर्शन सुनिश्चित गर्न निर्माण, निरीक्षण र परीक्षण प्रक्रियाहरू भर अनुप्रयोगहरू।
मेकानिकल इन्टरलकिङले लोड ब्रेक स्विचहरू, सर्किट ब्रेकरहरू र बीचको गलत स्विचिङ अनुक्रमहरूलाई रोक्छ। ग्राउन्डिङ स्विचहरू। यसले अपरेटरहरू र उपकरणहरूलाई सञ्चालन र मर्मतसम्भारको समयमा सुरक्षित गर्न मद्दत गर्दछ।
स्थापना गर्नु अघि, ग्राहकहरूले यातायात अवस्था, दबाव सूचक स्थिति, सञ्चालन ह्यान्डल जाँच गर्नुपर्छ उपलब्धता र मेकानिकल सञ्चालन प्रदर्शन। कुनै पनि क्षति वा हराएको भाग तुरुन्तै रिपोर्ट गर्नुपर्छ।
यो ट्रान्सफर्मर सबस्टेशन, औद्योगिक प्लान्ट, व्यावसायिक सुविधा, पूर्वाधार परियोजनाहरु र को लागी उपयुक्त छ अन्य 11kV मध्यम-भोल्टेज वितरण प्रणालीहरू भरपर्दो र सुरक्षित सञ्चालन आवश्यक छ।
Usune ले SF6 ग्यास इन्सुलेशन टेक्नोलोजी, मेकानिकल सेफ्टी इन्टरलकिङ, भरपर्दो परिचालन संयन्त्र र आधुनिक 11kV मध्यम-भोल्टेज वितरण नेटवर्कहरूको लागि सुरक्षित र कम्प्याक्ट समाधान प्रदान गर्न कडा गुणस्तर नियन्त्रण।
