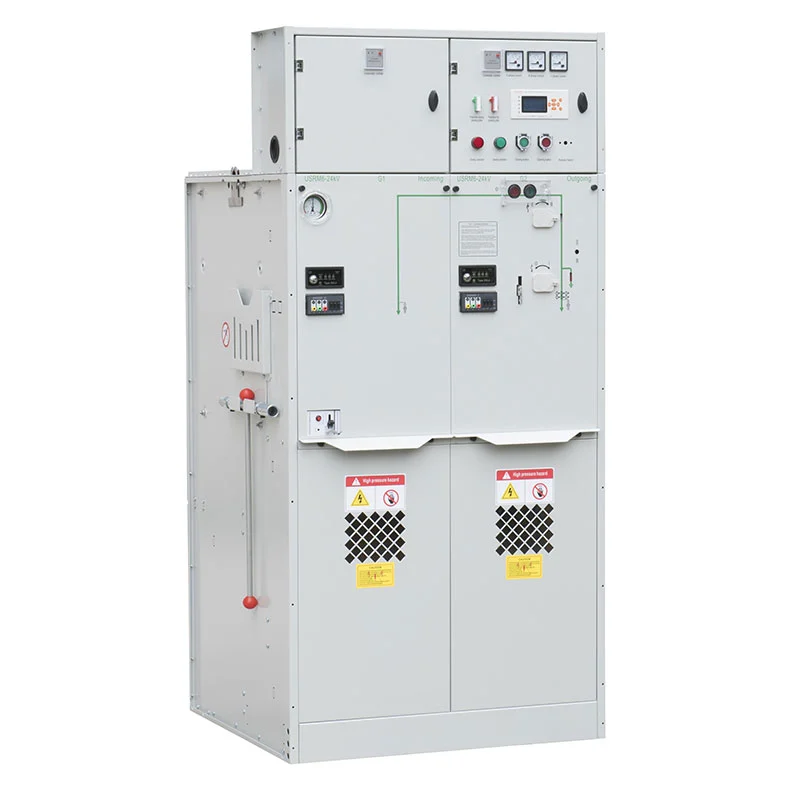

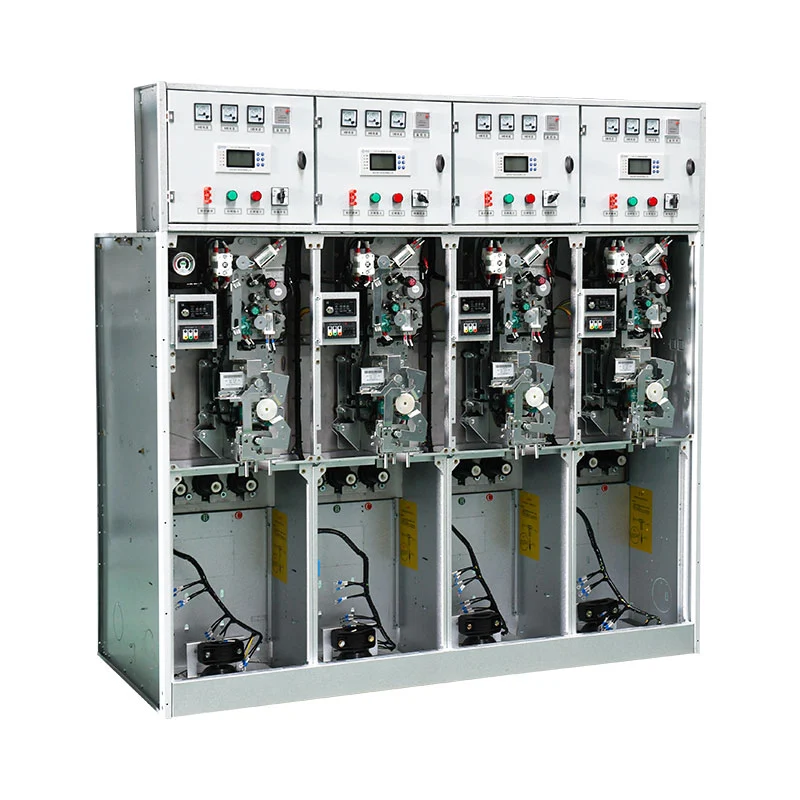

24kv 33kv Sf6 Gis ग्यास इन्सुलेटेड स्विचगियर विशेष गरी भूमिगत सुविधाहरू, तटीय क्षेत्रहरूको लागि उपयुक्त छ, पठार क्षेत्रहरू, सहरी सबस्टेशनहरू, र अन्य स्थानहरू जहाँ स्थापना ठाउँ वा वातावरणीय अवस्थाहरू छन् चुनौतीपूर्ण। संलग्न निर्माणले एक कम्प्याक्ट उपकरण फुटप्रिन्ट पनि प्रदान गर्दछ, यसले परियोजनाको लागि सजिलो बनाउँछ डिजाइनरहरू सबस्टेशनहरू र माध्यमिक ट्रान्सफर्मर स्टेशनहरूमा मध्यम-भोल्टेज वितरण उपकरणहरू एकीकृत गर्न।
विद्युत वितरण परियोजनाहरूमा विरलै समान सर्किट आवश्यकताहरू हुन्छन्। त्यसैले कम्प्याक्ट स्विचगियर प्रणाली चाहिन्छ एकल निश्चित व्यवस्थामा भर पर्नुको सट्टा कन्फिगरेसन लचिलोपन। USRM6 श्रृंखलाले एक मोड्युलर अपनाउँछ विभिन्न कार्यात्मक एकाइहरूसँग कन्फिगर गर्न सकिने डिजाइन, लोड ब्रेक स्विच इकाइहरूको लागि C, F का लागि संयोजन एकाइहरू, र सर्किट ब्रेकर एकाइहरूको लागि V।
मानक मोड्युल एकाइहरू र निश्चित संयोजन मोड्युल एकाइहरू विद्युत योजना अनुसार चयन गर्न सकिन्छ। ए विस्तारयोग्य मुख्य बस कन्फिगरेसन पनि उपलब्ध छ, धेरै मोड्युलहरूलाई विभिन्नमा संयोजन गर्न अनुमति दिँदै स्विचगियर व्यवस्था। यो मोड्युलर दृष्टिकोणले ईन्जिनियरिङ् टोलीहरूलाई विभिन्न फिडरमा उपकरणहरू अनुकूलन गर्न मद्दत गर्दछ, ट्रान्सफर्मर, संरक्षण, अलगाव, र वितरण आवश्यकताहरू।
परम्परागत बाहिरी विद्युतीय उपकरणहरू धुलो, चिस्यान, प्रदूषण, तापक्रम परिवर्तन र अन्यको सम्पर्कमा आउन सक्छन्। वातावरणीय अवस्था। यी कारकहरूले उपकरणको समयमा निरीक्षण र मर्मत आवश्यकताहरू बढाउन सक्छ सञ्चालन।
USRM6 श्रृंखलाको सील गरिएको ग्यास-इन्सुलेटेड संरचनाले मुख्य सर्किटलाई बाह्य वातावरणबाट अलग गर्दछ। यो वातावरणीय प्रदूषणको लागि आन्तरिक विद्युतीय घटकहरूको प्रत्यक्ष एक्सपोजर कम गर्दछ र समर्थन गर्दछ कम रखरखाव सञ्चालन अवधारणा।
जमिनमुनि सबस्टेशनहरू, कम्प्याक्ट शहरी स्थापनाहरू, वा उपकरणहरू पहुँच गर्न गाह्रो हुने परियोजनाहरूका लागि टाढाको पूर्वाधार, कम नियमित मर्मत उपकरण छनोटको समयमा महत्त्वपूर्ण विचार हुन सक्छ।
SF6 C-GIS कन्फिगरेसन आधारभूत सर्किट स्विचिङ भन्दा बढी समर्थन गर्न डिजाइन गरिएको छ। चयन गरिएको मा निर्भर गर्दछ मोड्युल व्यवस्था, प्रणाली स्विचन, सर्किट सुरक्षा, विद्युत अलगाव, मापन एकीकृत गर्न सक्छ, अनुगमन, ग्राउन्डिङ, संचार, र नियन्त्रण कार्यहरू।
विभिन्न कार्यात्मक मोड्युलहरूको संयोजनले स्विचगियर कन्फिगरेसनलाई सुरक्षासँग मिलाउन अनुमति दिन्छ र परियोजना को वितरण वास्तुकला। यसले ईन्जिनियरिङ् ठेकेदारहरू र प्रणाली इन्टिग्रेटरहरू प्रदान गर्दछ मध्यम-भोल्टेज वितरण प्रणालीहरू विकास गर्दा लचिलोपन।
मध्यम-भोल्टेज GIS उपकरणहरू चयन गर्नु अघि अपरेटिङ वातावरण सावधानीपूर्वक मूल्याङ्कन गर्नुपर्छ। USRM6 श्रृंखला 4000 मिटर सम्मको उचाइको लागि डिजाइन गरिएको छ, अधिकतम परिवेश तापमान +50 डिग्री सेल्सियस, एक न्यूनतम परिवेश तापमान -40 डिग्री सेल्सियस, र 24-घण्टा औसत तापमान 35 डिग्री सेल्सियस भन्दा बढी हुँदैन।
सापेक्षिक आर्द्रता 24 घण्टा भित्र 95% र मासिक औसत आधारमा 90% पुग्न सक्छ। स्थापना वातावरण विस्फोटक वा संक्षारक ग्याँस वा गम्भीर मेकानिकल झटका वा प्रभाव, र प्रदूषण स्तर समावेश हुनु हुँदैन GB/T5582 अनुसार स्तर III भन्दा बढी हुनु हुँदैन। निर्दिष्ट एन्टि-सक स्तर 9 डिग्री हो।
1000 मिटर भन्दा माथिको उचाइमा स्थापनाहरूको लागि, ग्राहकहरूले निर्मातालाई सूचित गर्नुपर्छ ताकि चार्जिंग दबाब उचित समायोजन गर्न सकिन्छ। विशेष वातावरणीय अवस्था निर्माता बीच पुष्टि गर्नुपर्छ, आपूर्तिकर्ता, र उपकरण चयन अघि अन्तिम प्रयोगकर्ता। उदाहरण को लागी, जब उपकरण 2000 मिटर माथि स्थापित हुन्छ, क्याबिनेट भित्रको ओभरभोल्टेज अवस्थालाई ग्याँसको दबाबको उचित समायोजन मार्फत सम्बोधन गर्न आवश्यक हुन सक्छ।
भूमिगत सबस्टेशनहरूमा प्राय: उपलब्ध भुइँ क्षेत्र र भेन्टिलेसन अवस्थाहरूमा कडा सीमाहरू हुन्छन्। कम्प्याक्ट GIS उपकरणको संलग्न संरचनाले डिजाइनरहरूलाई प्रतिबन्धित स्थापना स्थानको राम्रो प्रयोग गर्न अनुमति दिन्छ वरपरको वातावरणको प्रत्यक्ष प्रभावलाई कम गर्दै। यसले परियोजनाहरूको लागि कन्फिगरेसन उपयुक्त बनाउँछ जहाँ बिजुली वितरण उपकरणहरू कम्प्याक्ट सबस्टेशन वा माध्यमिक ट्रान्सफर्मरमा एकीकृत गर्न आवश्यक छ स्टेशनहरू।
औद्योगिक र खनन साइटहरूलाई भरपर्दो मध्यम-भोल्टेज स्विचिङ र मोटरहरू, ट्रान्सफर्मरहरूको लागि सुरक्षा आवश्यक पर्दछ। फिडरहरू, र वितरण नेटवर्कहरू। संलग्न कन्फिगरेसनले आन्तरिक विद्युतीय घटकहरूबाट जोगाउन मद्दत गर्न सक्छ स्विचिंग, सुरक्षा, अलगाव, र अनुगमन कार्यहरू प्रदान गर्दा बाह्य प्रदूषण विद्युत वितरण प्रणाली।
रेलवे स्टेशनहरू, रेलवे पूर्वाधारहरू, विमानस्थलहरू, र सम्बन्धित सुविधाहरू स्थिर शक्ति वितरण आवश्यक छ धेरै भारहरूमा। मोड्युलर स्विचगियर विभिन्न फिडर र भित्र सुरक्षा आवश्यकताहरूको लागि कन्फिगर गर्न सकिन्छ एक केन्द्रीकृत विद्युतीय वितरण प्रणाली, प्रणाली एकीकरणकर्ताहरूलाई कम्प्याक्ट मध्यम-भोल्टेज समाधानहरू विकास गर्न मद्दत गर्दछ यातायात पूर्वाधारको लागि।
ठाउँ प्रायः शहरका क्षेत्रहरू र आवासीय जिल्लाहरूमा सीमित हुन्छ। कम्प्याक्ट ग्यास-इन्सुलेटेड उपकरणहरू एकीकृत गर्न सकिन्छ सबस्टेशनहरू र वितरण सुविधाहरूमा जहाँ परम्परागत स्विचगियरलाई ठूलो स्थापना क्षेत्र चाहिन्छ। संलग्न संरचनाले मुख्य सर्किटमा बाह्य वातावरणीय अवस्थाहरूको प्रभावलाई कम गर्न मद्दत गर्दछ।
उच्च आर्द्रता, नुन प्रदूषण, उचाइ, र तापमान भिन्नताहरूले परम्परागत विद्युतीय उपकरणहरूलाई असर गर्न सक्छ। USRM6 श्रृंखलाको संलग्न मुख्य सर्किटले प्रत्यक्ष वातावरणीय जोखिम कम गर्न मद्दत गर्दछ, जबकि परियोजना-विशेष सेवा उपयुक्त कन्फिगरेसन र अपरेटिङ प्यारामिटरहरू निर्धारण गर्न उपकरण चयन गर्नु अघि सर्तहरू मूल्याङ्कन गर्न सकिन्छ।
24kv 33kv Sf6 Gis ग्यास इन्सुलेटेड स्विचगियर खरिद गर्दा, खरिदकर्ताहरूले पूर्ण विद्युतीय योजनाको मूल्याङ्कन गर्नुपर्छ। भोल्टेज स्तर अनुसार मात्र उपकरण चयन गर्नु भन्दा। रेटेड भोल्टेज, इन्सुलेशन आवश्यकताहरू, सर्किट ब्रेकर वा लोड ब्रेक स्विच कन्फिगरेसन, फिडर मात्रा, मुख्य बस व्यवस्था, ग्राउन्डिङ आवश्यकताहरू, संरक्षण र मापन कार्यहरू, स्थापना उचाइ, परिवेश तापमान, आर्द्रता, प्रदूषण अवस्था, सञ्चार आवश्यकताहरू, र लागू हुने IEC र GB मापदण्डहरू सबै प्राविधिक समयमा विचार गर्नुपर्छ मूल्याङ्कन।
Usune उपयुक्त USRM6 कन्फिगरेसन निर्धारण गर्न परियोजना इन्जिनियरहरू र प्रणाली एकीकरणकर्ताहरूसँग कुराकानी गर्न सक्छ। विद्युत रेखाचित्र र साइट अवस्था अनुसार।
Usune निर्माण, निरीक्षण, र उत्पादन कभर संरचित गुणवत्ता व्यवस्थापन प्रक्रियाहरु संग सञ्चालन गर्दछ डेलिभरी। ISO 9001 ले नियन्त्रित उत्पादन प्रक्रियाहरूको लागि गुणस्तर-व्यवस्थापन ढाँचा प्रदान गर्दछ, जबकि ISO 14001 र ISO 45001 ले वातावरणीय र व्यावसायिक स्वास्थ्य र सुरक्षा व्यवस्थापनलाई समर्थन गर्दछ।
Usune विभिन्न सर्किट प्रकार्य र वितरण आवश्यकताहरूमा आधारित मोड्युलर कन्फिगरेसन समर्थन गर्दछ। यो हो EPC ठेकेदारहरू, विद्युत प्रणाली एकीकरणकर्ताहरू, वितरकहरू, र परियोजना खरिद टोलीहरूका लागि उपयोगी स्विचगियर एक विशिष्ट विद्युत रेखाचित्र वरिपरि कन्फिगर।
IEC र GB मापदण्डहरू उत्पादन डिजाइन र उपलब्ध CE प्रमाणीकरणमा समावेश गरिएको छ, Usune ले समर्थन गर्न सक्छ। विभिन्न अन्तर्राष्ट्रिय बजारहरूको लागि मध्यम-भोल्टेज स्विचगियरको मूल्याङ्कन गर्ने ग्राहकहरू। लागू हुने मापदण्ड र प्रमाणीकरण आवश्यकताहरू गन्तव्य देश र परियोजना विशिष्टता अनुसार समीक्षा गर्न सकिन्छ।
GIS परियोजनाहरूका लागि, उत्पादन अघि सही कन्फिगरेसन चयन गर्नु महत्त्वपूर्ण छ। ग्राहकहरु प्रदान गर्न सक्छन् एकल-लाइन रेखाचित्र, मूल्याङ्कन भोल्टेज आवश्यकताहरू, फिडर जानकारी, स्थापना उचाइ, वातावरणीय सर्तहरू, र Usune ईन्जिनियरिङ् टोलीसँग कन्फिगरेसन छलफलको लागि अन्य प्राविधिक डेटा।
| छैन। | वस्तुहरू | एकाइ | लोड ब्रेक स्विच एकाइ | संयोजन एकाइ | सर्किट ब्रेकर एकाई | |
| 1 | मूल्याङ्कन भोल्टेज | kV | १२/२४ | १२/२४ | १२/२४ | |
| 2 | मूल्याङ्कन गरिएको आवृत्ति | Hz | 50 | 50 | 50 | |
| 3 | मूल्याङ्कन गरिएको वर्तमान | A | 630 | 125 (फ्यूज वर्तमान मा निर्भर गर्दछ) | 630 | |
| 4 | मूल्याङ्कन इन्सुलेशन स्तर | 1 मिनेट फ्रिक्वेन्सीले दबाब सामना गर्यो | kV | ४२/६५ | ४२/६५ | ४२/६५ |
| ४८/७९ | ४८/७९ | ४८/७९ | ||||
| २/२ | २/२ | २/२ | ||||
| प्रकाश आवेग भोल्टेज सामना | ७५/१२५ | ७५/१२५ | ७५/१२५ | |||
| ८५/१४५ | ८५/१४५ | ८५/१४५ | ||||
| 5 | रेटेड सर्ट सर्किट वर्तमान सामना | kA/s | २५/४ | —— | २५/४ | |
| 6 | रेटेड शिखर वर्तमान प्रतिरोध | kA | 63 | —— | 63 | |
| 7 | रेटेड सर्ट सर्किट वर्तमान बनाउने | kA | 63 | HV फ्यूज द्वारा सीमित | 63 | |
| 8 | मूल्याङ्कन गरिएको सर्ट सर्किट ब्रेकिंग वर्तमान | kA | —— | HV फ्यूज द्वारा सीमित | २५/२५ | |
| 9 | मूल्याङ्कन गरिएको प्रसारण वर्तमान | A | —— | १७००/१४०० | —— | |
| 10 | मूल्याङ्कन गरिएको सक्रिय लोड ब्रेकिंग वर्तमान | A | 630 | —— | —— | |
| 11 | मूल्याङ्कन गरिएको बन्द-लूप ब्रेकिङ वर्तमान | A | 630 | —— | 630 | |
| 12 | यान्त्रिक जीवन | लोड ब्रेक स्विच/सीबी | समय | 10000 | 10000 | 20000 |
| अलगाव / जमीन स्विच | 5000 | 5000 | 5000 | |||
| 13 | सर्किट प्रतिरोध | μΩ | ≤१५० | —— | ≤१५० | |
| 14 | मूल्याङ्कन चार्ज दबाव (20 ℃ गेज दबाव) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | ग्याँस वार्षिक सापेक्ष चुहावट दर | % | 0.05 | 0.05 | 0.05 | |
| 16 | आईपी सुरक्षा डिग्री | क्याबिनेट | IP4X | IP4X | IP4X | |
| ग्यास ट्याङ्की | IP67 | IP67 | IP67 | |||
USRM6 श्रृंखला Cas-स्पेस रकेट प्रक्षेपण परियोजनामा लागू गरिएको थियो, जहाँ भरपर्दो मध्यम-भोल्टेज पावर वितरण प्रक्षेपण सुविधा भित्र महत्वपूर्ण पूर्वाधार र विद्युतीय भार समर्थन गर्न आवश्यक थियो। परियोजना अपेक्षाकृत कम्प्याक्ट बिजुलीमा फिटिंग गर्दा स्थिर सञ्चालन कायम राख्न सक्षम स्विचगियर आवश्यक छ वितरण वातावरण।
रकेट प्रक्षेपण सुविधाको लागि, पावर वितरण प्रणालीले महत्वपूर्ण उपकरण र सहायकलाई समर्थन गर्न आवश्यक छ। भरपर्दो स्विचिंग, सुरक्षा, अलगाव, र निगरानी कार्यहरू संग पूर्वाधार। संलग्न SF6 USRM6 श्रृंखला को इन्सुलेशन संरचना मुख्य मा बाह्य वातावरणीय अवस्था को प्रभाव कम गर्न मद्दत गर्छ सर्किट, जुन विशेष पूर्वाधारको लागि विशेष रूपमा मूल्यवान छ जुन परिचालन आवश्यकताहरूको माग गर्दछ।
मोड्युलर कन्फिगरेसनले स्विचगियर व्यवस्थालाई परियोजनाको बिजुलीमा अनुकूलन गर्न पनि अनुमति दियो। वितरण आवश्यकताहरू। बिभिन्न कार्यात्मक एकाइहरू पावर नेटवर्क डिजाइन अनुसार संयोजन गर्न सकिन्छ, जबकि विस्तारयोग्य मुख्य बसले नेटवर्क कन्फिगरेसन र भविष्यको प्रणाली योजनाको लागि थप लचिलोपन प्रदान गर्यो।
यसको कम्प्याक्ट संरचना, संलग्न इन्सुलेशन, र मोड्युलर डिजाइन मार्फत, USRM6 श्रृंखलाले उपयुक्त Cas-स्पेस रकेट प्रक्षेपण परियोजनाको लागि मध्यम-भोल्टेज वितरण समाधान, सुविधाको आवश्यकताहरूलाई समर्थन गर्दै भरपर्दो र अन्तरिक्ष-कुशल विद्युतीय पूर्वाधारको लागि।
USRM6 श्रृंखला लागू उच्च भोल्टेज स्विचगियर र नियन्त्रण उपकरण मानकहरू सन्दर्भमा डिजाइन गरिएको छ, GB 3804-2004 सहित 3.6kV–40.5kV उच्च-भोल्टेज AC लोड ब्रेक स्विचहरू, GB 1984-2014 उच्च-भोल्टेज AC को लागि सर्किट ब्रेकरहरू, HV AC लोड ब्रेक स्विच-फ्यूज संयोजनहरूको लागि GB 16926-2009, HV AC अलगावको लागि GB 1985-2014 स्विच र ग्राउन्ड स्विचहरू, र GB 3906-2006 3.6kV–40.5kV AC मेटल-इनक्लोज्ड स्विचगियर र कन्ट्रोलगियरका लागि।
यसले HV स्विचगियर र कन्ट्रोलगियर, GB 4208-2008 को लागि साझा प्राविधिक आवश्यकताहरूको लागि GB/T 11022-2011 लाई पनि सन्दर्भ गर्दछ। घेरा संरक्षणको लागि, बाह्य इन्सुलेशनको प्रदूषण डिग्रीको लागि GB/T 5582-1993, 3.6kV–40.5kV को लागि DL/T 404-2007 AC धातु-बंद स्विचगियर र कन्ट्रोलगियर, GB/T 13384-2008 मेकानिकल र इलेक्ट्रिकल उत्पादनहरूको लागि, GB 191-2008 प्याकेजिङ र यातायात चिन्हहरूका लागि, र उच्च भोल्टेज प्रसारणमा इन्सुलेशन समन्वयको लागि GB 311.1-2012 र वितरण उपकरण।
Usune को गुणस्तर र अनुपालन ढाँचामा ISO 9001 गुणस्तर व्यवस्थापन प्रणाली, ISO 14001 पर्यावरण समावेश छ। व्यवस्थापन प्रणाली, ISO 45001 व्यावसायिक स्वास्थ्य र सुरक्षा व्यवस्थापन प्रणाली, IEC र GB मानक अनुपालन, र CE प्रमाणीकरण। परियोजना-विशेष प्रमाणीकरण र लागू मापदण्ड अनुसार पुष्टि गरिनु पर्छ गन्तव्य बजार र प्राविधिक विशिष्टता।
मुख्य फाइदा भनेको इन्सुलेट ग्यास भित्र उर्जायुक्त विद्युतीय घटकहरूको संलग्न निर्माण हो। वातावरण। यसले कम्प्याक्ट संरचनालाई सक्षम बनाउँछ र मुख्य सर्किटको बाह्यमा प्रत्यक्ष एक्सपोजर कम गर्छ वातावरणीय अवस्था।
USRM6 श्रृंखला 24kV र 33kV कन्फिगरेसनहरू सहित मध्यम-भोल्टेज अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। सटीक मूल्याङ्कन भोल्टेज, इन्सुलेशन स्तर, र कन्फिगरेसन परियोजना विशिष्टता अनुसार पुष्टि गरिनु पर्छ।
हो। निर्दिष्ट सेवा उचाइ 4000 मिटर सम्म छ। 1000 मिटर भन्दा माथि स्थापनाहरूको लागि, ग्राहकहरूले Usune in लाई सूचित गर्नुपर्छ अग्रिम ताकि उपयुक्त ग्यास चार्ज दबाव मूल्याङ्कन गर्न सकिन्छ। 2000 मिटर माथि विशेष आवश्यकताहरू हुनुपर्छ प्राविधिक डिजाइन को समयमा पुष्टि।
USRM6 श्रृंखलाले मोड्युलर कन्फिगरेसन अवधारणा प्रयोग गर्दछ। लोड ब्रेक स्विच एकाइहरू, संयोजन एकाइहरू, सर्किट ब्रेकर एकाइहरू, र विस्तार योग्य मुख्य बस व्यवस्था आवश्यक विद्युत योजना अनुसार चयन गर्न सकिन्छ।
सामान्य अनुप्रयोगहरूमा माध्यमिक ट्रान्सफर्मर सबस्टेशनहरू, औद्योगिक र खानी सुविधाहरू, रेलवे, एयरपोर्टहरू, सहरी वितरण सञ्जाल, आवासीय क्षेत्र, भूमिगत सुविधाहरू, र अपेक्षाकृत माग भएका स्थानहरू वातावरणीय अवस्था।
सही उद्धरणको लागि, खरीददारहरूले मूल्याङ्कन गरिएको भोल्टेज, एकल-लाइन रेखाचित्र, फिडरहरूको संख्या, आवश्यक प्रदान गर्नुपर्छ। स्विच गर्ने कार्यहरू, सर्किट ब्रेकर वा लोड ब्रेक स्विच आवश्यकताहरू, बस कन्फिगरेसन, स्थापना उचाइ, वातावरणीय अवस्था, सुरक्षा आवश्यकताहरू, र गन्तव्य बजार।
मध्यम-भोल्टेज वितरण परियोजनाहरूको लागि कम्प्याक्ट आयामहरू, वातावरणीय अनुकूलनता, मोड्युलर आवश्यक पर्दछ। कन्फिगरेसन, र कम मर्मत आवश्यकताहरू, USRM6 श्रृंखलाले व्यावहारिक ग्यास-इन्सुलेटेड स्विचगियर प्रदान गर्दछ। समाधान।
Usune बाट USRM6 श्रृंखला संलग्न SF6 इन्सुलेशन, मोड्युलर कार्यात्मक एकाइहरू, विस्तार योग्य बस कन्फिगरेसन, र स्विचिङ, सुरक्षा, मापन, र निगरानी कार्यहरू। ISO 9001, ISO 14001, ISO 45001, IEC द्वारा समर्थित र GB मापदण्डहरू, र CE प्रमाणीकरण, Usune 24kv मूल्याङ्कन गर्ने ग्राहकहरूको लागि परियोजना-उन्मुख समाधान प्रदान गर्दछ। 33kv Sf6 GIS ग्यास इन्सुलेटेड स्विचगियर औद्योगिक, पूर्वाधार, शहरी, र विशेष विद्युत वितरणको लागि अनुप्रयोगहरू।
