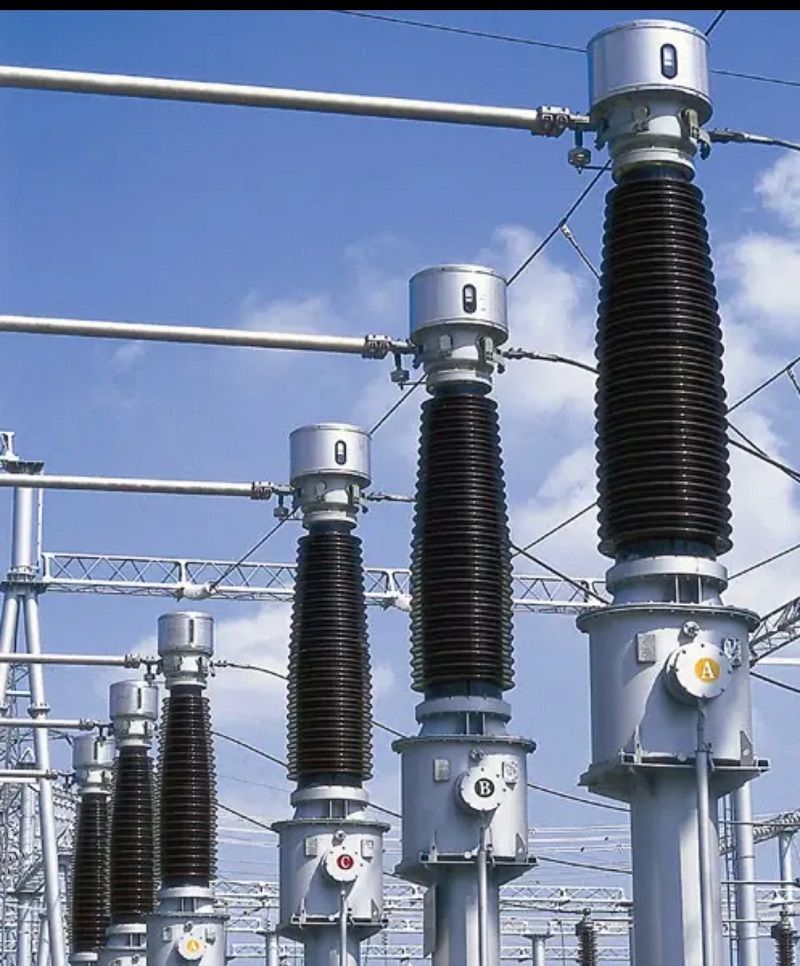

LB6-110kV वर्तमान ट्रान्सफर्मर110kV AC पावर प्रणालीहरूमा हालको मापन, ऊर्जा मिटरिङ र रिले सुरक्षाको लागि डिजाइन गरिएको उच्च-भोल्टेज वर्तमान ट्रान्सफर्मर हो। 50Hz र 60Hz बिजुली नेटवर्कहरूका लागि उपयुक्त, यो ट्रान्सफर्मरले सबस्टेशनहरू, विद्युत प्रसारण प्रणालीहरू र औद्योगिक पावर सुविधाहरूको लागि स्थिर प्रदर्शन र उच्च मापन सटीकता प्रदान गर्दछ।
उन्नत तेल-इमर्स्ड इन्सुलेशन टेक्नोलोजी र पूर्ण रूपमा सिल गरिएको संरचनाको साथ, LB6-110kV वर्तमान ट्रान्सफर्मरले उच्च-भोल्टेज काम गर्ने अवस्थाहरूमा उत्कृष्ट विद्युतीय इन्सुलेशन, भरपर्दो सञ्चालन र लामो सेवा जीवन प्रदान गर्दछ।
LB6-110kV शृङ्खला हालको ट्रान्सफर्मरले उच्च-भोल्टेज पावर अनुप्रयोगहरूको लागि व्यावसायिक डिजाइन अपनाउछ। उत्पादन मोडेल यसको प्रमुख प्राविधिक सुविधाहरू प्रतिनिधित्व गर्दछ:
ट्रान्सफर्मरमा एक्युरेसी क्लास ०.५ भएको एक मिटरिङ वाइन्डिङ र तीनवटा सुरक्षा विन्डिङहरू सहित धेरै सेकेन्डरी विन्डिङहरू छन्। बहु माध्यमिक घुमाउरो कन्फिगरेसनले विभिन्न पावर प्रणाली आवश्यकताहरूको लागि भरपर्दो वर्तमान मापन र सुरक्षा कार्यहरू सक्षम गर्दछ।
LB6-110kV वर्तमान ट्रान्सफर्मरतेल संरक्षकमा बाह्य जडान टुक्राको जडान विधि परिवर्तन गरेर धेरै हालको अनुपात कन्फिगरेसनहरूलाई समर्थन गर्दछ। श्रृंखलामा जडान गर्दा, हालको अनुपात a/c हुन्छ, जबकि समानान्तर जडानले 2*a/c को वर्तमान अनुपात प्रदान गर्दछ।
यो लचिलो डिजाइनले एउटै ट्रान्सफर्मर मोडेललाई विभिन्न अपरेटिङ आवश्यकताहरूमा अनुकूलन गर्न, उपकरण प्रतिस्थापन लागत घटाउन र उच्च-भोल्टेज पावर प्रणालीहरूमा अनुप्रयोग बहुमुखी प्रतिभा सुधार गर्न अनुमति दिन्छ।
LB6-110kV हालको ट्रान्सफर्मर विभिन्न वातावरणीय अवस्थाहरूमा भरपर्दो रूपमा सञ्चालन गर्न डिजाइन गरिएको छ:
कम तापमान वा विशेष वातावरणीय आवश्यकताहरु संग अनुप्रयोगहरु को लागी, अनुकूलित समाधानहरु परियोजना अवस्था अनुसार निर्माता संग छलफल गर्न सकिन्छ।
LB6-110kV हालको ट्रान्सफर्मरले इन्धन ट्याङ्की, ट्रान्सफर्मर बडी, पोर्सिलेन बुशिङ, तेल संरक्षक र विस्तारक समावेश भएको तेलमा डुबेको संरचना अपनाउँछ। ट्रान्सफर्मर बडी इन्सुलेट तेलमा डुबाइन्छ र स्थिर विद्युतीय कार्यसम्पादनको लागि डिजाइन गरिएको प्राथमिक र माध्यमिक विन्डिङहरू समावेश गर्दछ।
प्राथमिक घुमाउरो U-आकार संरचना अपनाउछ। मुख्य इन्सुलेशन प्रणालीले क्यापेसिटिव तेल-पेपर इन्सुलेशन टेक्नोलोजी प्रयोग गर्दछ, इन्सुलेशन तहहरू बीच धेरै क्यापेसिटिव स्क्रिनहरू मिलाएर। भित्री स्क्रिन उच्च क्षमतामा जडान हुन्छ जब बाहिरी स्क्रिन ग्राउन्ड हुन्छ, इन्सुलेशन प्रदर्शन र परिचालन सुरक्षा सुधार गर्दछ।
प्राथमिक घुमाउरो कन्डक्टरलाई दुई खण्डमा विभाजन गरिएको छ जसमा चारवटा टर्मिनलहरू तेल संरक्षकसँग जोडिएका छन्। हालको अनुपात लचिलो कन्फिगरेसन विकल्पहरू प्रदान गर्दै, बाह्य तारिङ परिवर्तनहरू मार्फत समायोजन गर्न सकिन्छ।
माध्यमिक घुमाउरो प्राथमिक घुमाउरो तल समर्थन मा स्थापित छ। सबै माध्यमिक टर्मिनलहरू र बाह्य स्क्रिन टर्मिनलहरू ट्रान्सफर्मर ट्याङ्कीको जंक्शन बक्समा जडान गरिएका छन्, सुविधाजनक स्थापना र मर्मत सुनिश्चित गर्दै।
LB6-110kV हालको ट्रान्सफर्मरले जंक्शन बक्सको फेदमा स्थापित बाह्य तार क्ल्याम्पहरू सहितको व्यावहारिक जडान डिजाइन सुविधा दिन्छ। ग्राउन्डिङ बोल्टहरू जंक्शन बक्स र इन्धन ट्याङ्की दुवैमा उपलब्ध गराइन्छ, जसले माध्यमिक घुमाउरो र पूर्ण ट्रान्सफर्मर संरचनालाई सुरक्षित ग्राउन्डिङ गर्न अनुमति दिन्छ।
ट्रान्सफर्मरले कम गर्ने ध्रुवता विशेषताहरू अपनाउछ। जब प्राथमिक प्रवाह P1 बाट P2 मा प्रवाह हुन्छ, माध्यमिक प्रवाह S1 बाट S2 वा S3 मा बाह्य सर्किट मार्फत प्रवाह हुन्छ, मापन र सुरक्षा प्रणालीहरूको लागि सही वर्तमान प्रसारण सुनिश्चित गर्दै।
यसको उच्च-भोल्टेज प्रदर्शन र भरपर्दो सुरक्षा कार्यहरूको कारण, LB6-110kV वर्तमान ट्रान्सफर्मर व्यापक रूपमा प्रयोग गरिन्छ:
LB6-110kV हालको ट्रान्सफर्मरले सही मापन, भरपर्दो इन्सुलेशन, लचिलो वर्तमान अनुपात डिजाइन र कम मर्मतसम्भार सञ्चालनलाई संयोजन गर्दछ। यसको पूर्ण रूपमा सील गरिएको तेल-मग्न संरचनाले उच्च-भोल्टेज वातावरणमा स्थिर कार्यसम्पादन सुनिश्चित गर्दछ, यसलाई सुरक्षित र निरन्तर सञ्चालनको आवश्यकता पर्ने आधुनिक पावर प्रणालीहरूको लागि भरपर्दो समाधान बनाउँछ।
