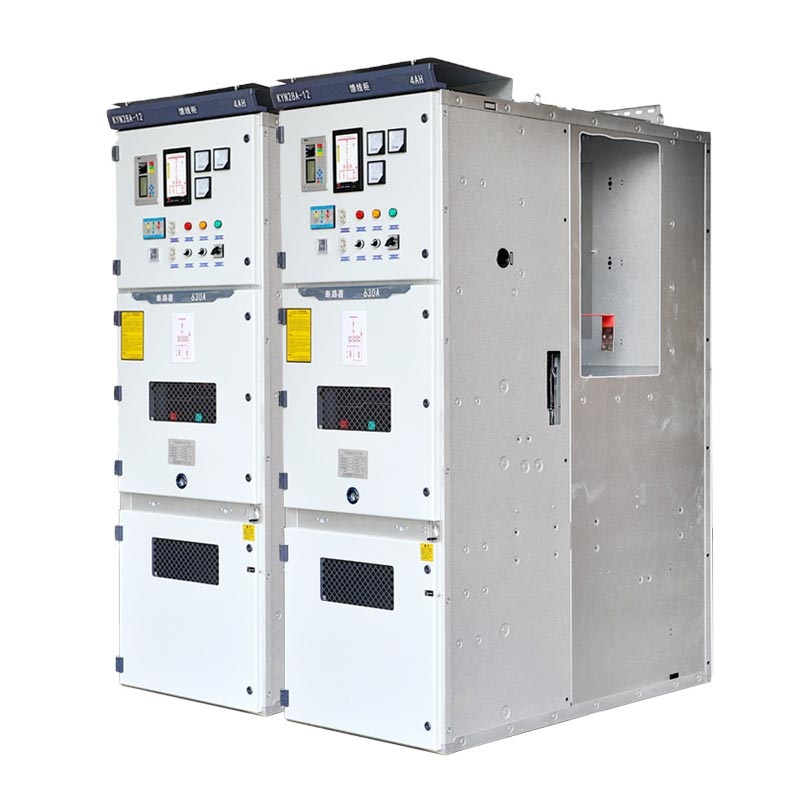

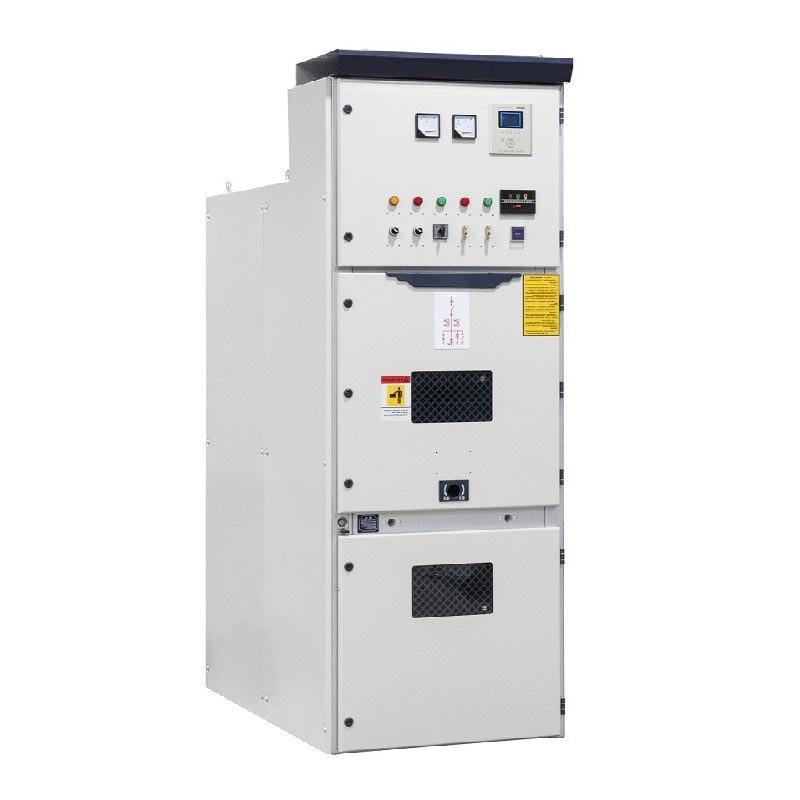

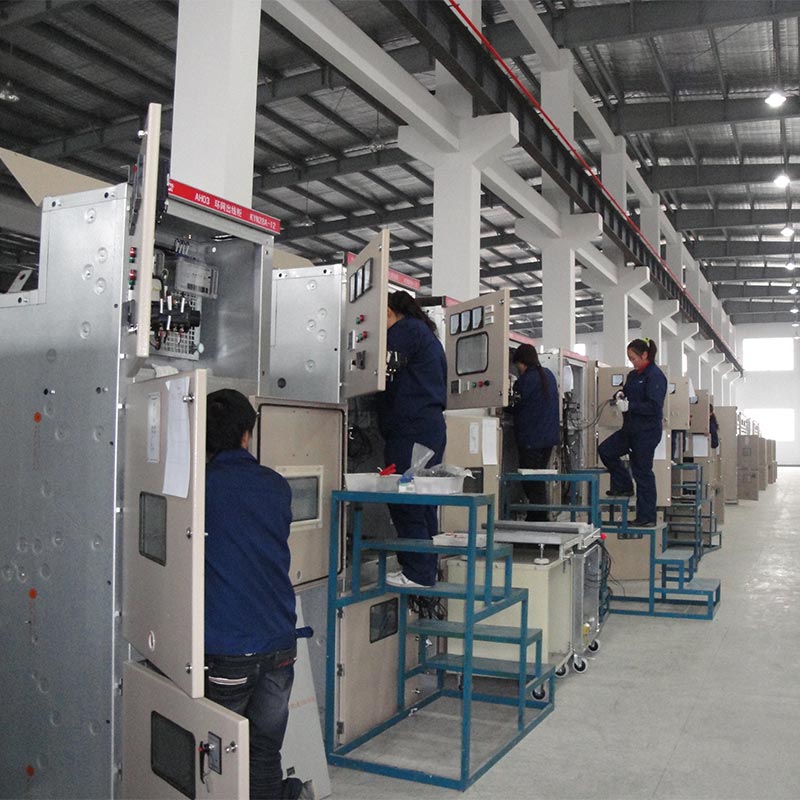

मध्यम भोल्टेज 11kv भित्री Vcb प्यानल

Usune मध्यम भोल्टेज 11kV इनडोर VCB प्यानल (KYN28 शृङ्खला) एक बख्तरबंद, हटाउन सकिने, धातु-बन्द स्विचगियर हो। मध्यम-भोल्टेज पावर ग्रिडहरूको सुरक्षित र प्रभावकारी स्वागत, वितरण, नियन्त्रण र सुरक्षाको लागि डिजाइन गरिएको। यो सामान्य र गल्ती दुवै अन्तर्गत स्थिर प्रणाली सञ्चालन सुनिश्चित गर्दै, पावर प्रणाली मा एक कोर वितरण एकाइ हो सर्तहरू।

- लागू प्रणालीहरू: 3.6～12kV / 24kV थ्री-फेज AC 50/60Hz
- मानकहरू: IEC 62271-200, GB 3906, DL/T 404
- कोर संरचना: बख्तरबंद धातु घेरा, हटाउन सकिने ट्रली संरचना
- संरक्षण मूल्याङ्कन: क्याबिनेट IP4X, आन्तरिक IP2X

कम भोल्टेज स्विचगियर

मध्यम भोल्टेज स्विचगियर

मोडेल र प्राविधिक प्यारामिटरहरू

1. मोडेल श्रृंखला

2. मुख्य प्राविधिक प्यारामिटरहरू

संरचना र कम्पार्टमेन्ट डिजाइन

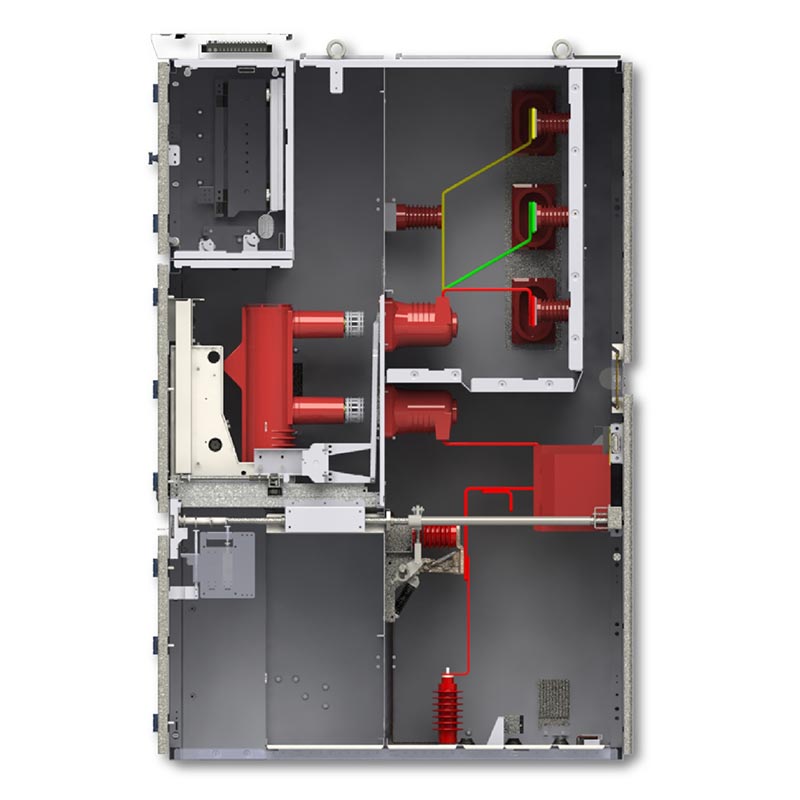

मध्यम भोल्टेज 11kV इनडोर Vcb प्यानलले पाँचवटा स्वतन्त्र ग्राउन्डेड धातु डिब्बाहरू अलग गर्न स्टिल प्लेटहरू प्रयोग गर्दछ, फल्ट आर्क्सको फैलावटलाई प्रभावकारी रूपमा दमन गर्ने र व्यक्तिगत सुरक्षा सुनिश्चित गर्ने:

1. सर्किट ब्रेकर डिब्बा: निर्मित हटाउन सकिने भ्याकुम सर्किट ब्रेकर ट्रली (VS1/ZN63A, VD4, आदि), सुसज्जित मेकानिकल इन्टरलकिङको साथ, ट्रलीलाई काम गर्ने, परीक्षण, र विच्छेदित स्थितिहरू बीच स्विच गर्न अनुमति दिँदै।

2. बसबार डिब्बा: मुख्य बसबारहरू र शाखा बसबारहरू समावेश गर्दछ, अन्य डिब्बाहरूबाट पूर्ण रूपमा पृथक दोष प्रसार रोक्न।

3. केबल डिब्बा: हालको ट्रान्सफर्मरहरू (CTs), भोल्टेज ट्रान्सफर्मरहरू (PTs), ग्राउन्डिङ स्विचहरू, केबल टर्मिनलहरू, र केबल जडान र सुरक्षाको लागि सर्ज अरेस्टरहरू।

4. कन्ट्रोल इन्स्ट्रुमेन्ट कम्पार्टमेन्ट: घरहरू सुरक्षात्मक रिले, उपकरणहरू, नियन्त्रण स्विचहरू, सूचक बत्तीहरू, र अनुगमन र सञ्चालनको लागि माध्यमिक सर्किट।

5. दबाब राहत च्यानल: चाप दबाव र ग्यास सुरक्षित रूपमा छोड्न शीर्षमा एक दबाब राहत यन्त्र सुविधा। आन्तरिक गल्ती को मामला, क्याबिनेट र कर्मचारी चोट को क्षति को रोकथाम।

मुख्य सुविधाहरू र लाभहरू

1. हटाउन सकिने ह्यान्डकार्ट डिजाइन: मध्यम भोल्टेज 11kV इनडोर Vcb प्यानल ह्यान्डकार्ट पूर्ण रूपमा आदानप्रदान योग्य छ, अनुमति दिन्छ द्रुत निरीक्षण र प्रतिस्थापनको लागि पूर्ण बसबार आउटेजको आवश्यकता बिना, उल्लेखनीय रूपमा डाउनटाइम घटाउँदै।
2. व्यापक पाँच-रोकथाम मेकानिकल इन्टरलकिङ:
- सर्किट ब्रेकरहरूको आकस्मिक खोल्ने र बन्द गर्न रोक्छ
- लोड अन्तर्गत सर्किट ब्रेकर ट्रलीलाई धकेल्न वा तान्न रोक्छ
- ऊर्जावान हुँदा ग्राउन्डिङ स्विचको आकस्मिक बन्द हुनबाट रोक्छ
- बन्द स्थितिमा हुँदा ग्राउन्डिङ स्विचलाई उर्जा दिन रोक्छ
- ऊर्जावान कम्पार्टमेन्टमा आकस्मिक प्रवेशलाई रोक्छ

3. पूर्ण रूपमा संलग्न स्वतन्त्र कम्पार्टमेन्टहरू: धातु विभाजनहरू अलग कार्यात्मक क्षेत्रहरू, प्रभावकारी रूपमा चाप दबाउन। प्रसार र आपसी हस्तक्षेप।

4. अगाडि सञ्चालन र मर्मत: सबै सञ्चालन र मर्मत सम्भार क्याबिनेटको अगाडिबाट पूरा गर्न सकिन्छ, स्थापना ठाउँ बचत।

5. उच्च विश्वसनीयता र उच्च सुरक्षा: अन्तर्राष्ट्रिय मुख्यधारा मापदण्डहरू पूरा गर्दछ, उच्च इन्सुलेशन स्तरहरू र बलियो दोष प्रतिरोध।

6. मोड्युलर डिजाइन: लचिलो रूपमा आगमन लाइन क्याबिनेट, बहिर्गमन लाइन क्याबिनेट, मिटरिङ क्याबिनेट, को रूपमा कन्फिगर गर्न सकिन्छ। बसबार खण्ड क्याबिनेट, आदि।

मुख्य आवेदन परिदृश्यहरू

1. आगमन रेखा क्याबिनेट (पावर ग्रिड रिसेप्शन)

2. बहिर्गमन लाइन क्याबिनेट (लोडहरू, मोटरहरू, र ट्रान्सफर्मरहरूमा विद्युत वितरण)

3. मोटर नियन्त्रण क्याबिनेट (ठूलो मोटर स्टार्ट-अप, रोक्न, र संरक्षण)

४. ट्रान्सफर्मर फिडर क्याबिनेट (वितरण ट्रान्सफर्मर संरक्षण)

५. बसबार सेक्शनिङ क्याबिनेट (बसबार सेक्शनिङ र स्वचालित ट्रान्सफर स्विचिङ)

वास्तविक आवेदन केसहरू

केस १: जियाङसु प्रान्तको एउटा ठूलो पेट्रोकेमिकल औद्योगिक पार्क

परियोजनाका चुनौतीहरू: पेट्रोकेमिकल प्लान्टमा विद्युत आपूर्ति निरन्तरता, सुरक्षा, र दोष सहिष्णुता, दीर्घकालीन स्थिर सञ्चालन आवश्यक छ।
समाधान: 36 Usune KYN28A-12 भ्याकुम सर्किट ब्रेकर क्याबिनेटहरू प्रणाली आगमन र बाहिर जाने लाइनहरूको लागि प्रयोग गरियो र ठूलो मोटर नियन्त्रण।
अपरेटिङ नतिजाहरू: ठूला गल्तीहरू बिना 8 वर्षसम्म निरन्तर र स्थिर सञ्चालन, प्रभावकारी रूपमा हासिल गर्दै ओभरलोड र सर्ट-सर्किट सुरक्षा, निर्बाध उत्पादन सुनिश्चित गर्दै।

केस २: झेजियाङ प्रान्तमा रहेको एउटा कमर्शियल कम्प्लेक्स

परियोजनाका चुनौतीहरू: अग्लो भवनको पावर वितरण कोठामा सीमित ठाउँ, कम्प्याक्ट, सुरक्षित र मर्मत गर्न सजिलो उपकरण।
समाधान: अगाडि पहुँचयोग्य संरचनाको साथ 22 Usune KYN28A-12 स्विचगियर एकाइहरू कन्फिगर गर्नुहोस्।
सञ्चालन परिणामहरू: उच्च ठाउँको उपयोग, सुविधाजनक मर्मत, र महत्वपूर्ण भारहरूको लागि भरपर्दो सुरक्षा। भवन प्रकाश, वातानुकूलित, र आगो सुरक्षा।

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

FAQs

Q1: KYN28A-12 र KYN28-24 बीचको भिन्नता के हो?

A: मुख्य भिन्नता मूल्याङ्कन गरिएको भोल्टेज स्तर हो: KYN28A-12 12kV (10kV वर्ग) प्रणालीहरूको लागि उपयुक्त छ, जबकि KYN28-24 24kV (20kV वर्ग) प्रणालीहरूको लागि उपयुक्त छ। दुबै तिनीहरूको सम्बन्धित भोल्टेज स्तर अनुसार डिजाइन गरिएको छ इन्सुलेशन दूरी, इन्सुलेशन कम्पोनेन्ट चयन, र आन्तरिक कम्पोनेन्ट रेटेड प्यारामिटरहरूको सन्दर्भमा।

Q2: Usune निर्यात परियोजनाहरूको लागि यो भ्याकुम सर्किट ब्रेकर क्याबिनेट अनुकूलन गर्न सक्नुहुन्छ?

A: हो। एक पेशेवर निर्माताको रूपमा, Usune पूरा गर्न परियोजना आवश्यकताहरू अनुसार मापदण्डहरू समायोजन गर्न सक्नुहुन्छ विभिन्न क्षेत्रीय स्तरहरू जस्तै IEC र ANSI, र सर्किट ब्रेकर मोडेलहरू, सुरक्षात्मक रिलेहरू, र अनुकूलन गर्न सक्छन्। आयामहरू।

Q3: मध्यम भोल्टेज 11kV इनडोर Vcb प्यानलको सेवा जीवन र मर्मत चक्र के हो?

A: सामान्य मर्मत सर्तहरू अन्तर्गत, डिजाइन गरिएको सेवा जीवन 20-30 वर्ष हो। मुख्यतया नियमित मर्मतसम्भार इन्सुलेशन परीक्षण, सर्किट ब्रेकर विशेषता जाँच, र रिले क्यालिब्रेसन समावेश गर्दछ। निकाल्न सकिने ट्रली संरचनाले द्रुत प्रतिस्थापनको लागि अनुमति दिन्छ, महत्त्वपूर्ण रूपमा मर्मत डाउनटाइम घटाउँछ।
