Kyn28 स्विचगियर 10kv

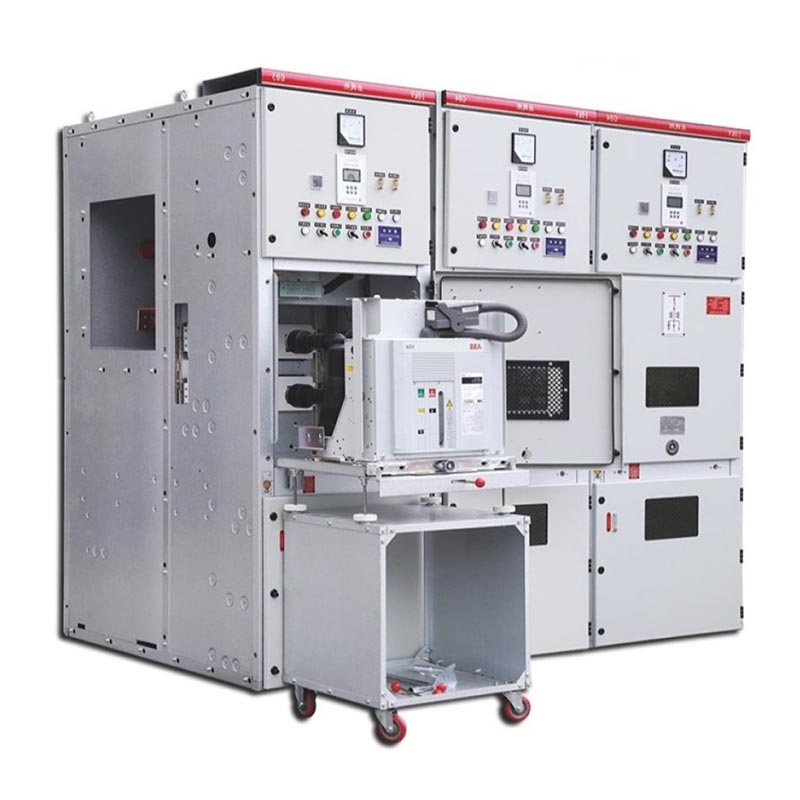

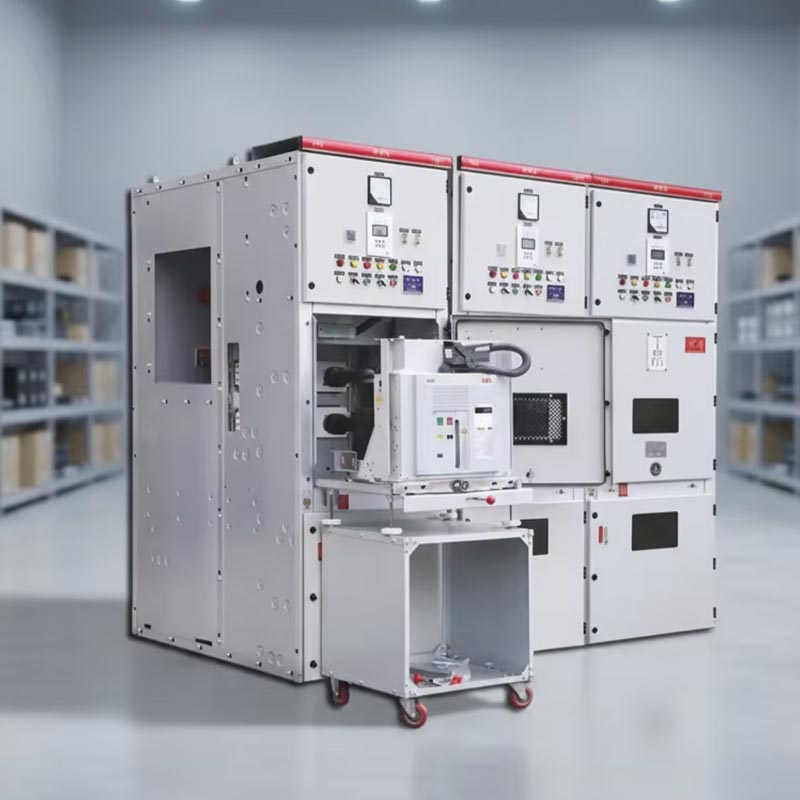

Usune Kyn28 Switchgear 10kV तीन-चरण AC 50Hz, 3.6~12kV एकल बसबार र एकल बसबारको लागि उपयुक्त छ। खण्डित पावर प्रणालीहरू, र विस्तृत "पाँच-प्रमाण" प्रकार्यहरू। क्याबिनेटको ह्यान्डकार्ट खण्ड सुसज्जित गर्न सकिन्छ संग मुख्य कम्पोनेन्टहरू जस्तै भ्याकुम सर्किट ब्रेकरहरू र भ्याकुम कन्ट्याक्टरहरू। ABB जस्ता ब्रान्डहरूबाट भ्याकुम सर्किट ब्रेकरहरू VD4, Schneider HVX, र Usune VS1 चयन गर्न सकिन्छ। यो हाल मुख्यधारा इनडोर उच्च भोल्टेज को पूर्ण सेट हो शक्ति वितरण उपकरणहरू, मुख्य रूपमा विभिन्न सबस्टेशनहरू र वितरणहरूमा विद्युत प्रसारण र स्वागतका लागि प्रयोग गरिन्छ स्टेशनहरू, र सर्किट नियन्त्रण, सुरक्षा, र निगरानीको लागि।

कम भोल्टेज स्विचगियर

मध्यम भोल्टेज स्विचगियर

परिचालन वातावरण आवश्यकताहरू

परिवेश वायु तापमान: माथिल्लो सीमा +40 ℃, तल्लो सीमा -15 ℃;
सापेक्षिक आर्द्रता: दैनिक औसत 95% भन्दा बढी, मासिक औसत 90% भन्दा बढी हुँदैन;
• उचाइ: 1000m र तल;
• भूकम्पको तीव्रता: 8 डिग्री भन्दा बढी छैन;
• आगो वा विस्फोटको खतरा छैन, कुनै गम्भीर प्रदूषण छैन, कुनै रासायनिक क्षय छैन, र कुनै हिंस्रक कम्पन छैन। यदि सञ्चालन वातावरण GB3906 मा निर्दिष्ट सामान्य अवस्थाहरू भन्दा बढी छ, प्रयोगकर्ता र निर्माताले वार्ता गर्नुपर्छ र निर्धारण गर्ने उपयुक्त सर्तहरू।

प्राविधिक प्यारामिटरहरू

• मूल्याङ्कन गरिएको भोल्टेज: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• रेटेड फ्रिक्वेन्सी: ५०/६० हर्ट्ज;
• मूल्याङ्कन गरिएको वर्तमान: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• मूल्याङ्कन गरिएको छोटो-समय विदस्ट्यान्ड वर्तमान (4s): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• मूल्याङ्कन गरिएको इन्सुलेशन स्तर: 42kV (1 मिनेट पावर फ्रिक्वेन्सी, इलेक्ट्रोडहरू बीच/ग्राउन्डमा), 48kV (खुला सम्पर्क); ७५ केभी (बिजुली आवेग, इलेक्ट्रोडहरू बीच / जमीनमा), 85kV (खुला सम्पर्क, शिखर मूल्य);
• सुरक्षा वर्ग: एन्क्लोजर IP4X सुरक्षा मूल्याङ्कन, डिब्बाहरूको लागि IP2X सुरक्षा;
• क्याबिनेट प्रकारहरू: आगमन लाइन क्याबिनेटहरू, बहिर्गमन लाइन क्याबिनेटहरू, ट्रान्सफर्मर सुरक्षा क्याबिनेटहरू, बसबार टाई क्याबिनेट, विच्छेदन गर्ने स्विच क्याबिनेटहरू, बसबार लिफ्टिङ क्याबिनेटहरू, PT/VT क्याबिनेटहरू, आदि;
• क्याबिनेट आयामहरू: चौडाइ 650mm/800mm/1000mm, उचाइ 2300mm, गहिराई 1450mm।

कोर फाइदाहरू

1. व्यापक सुरक्षा संरक्षण

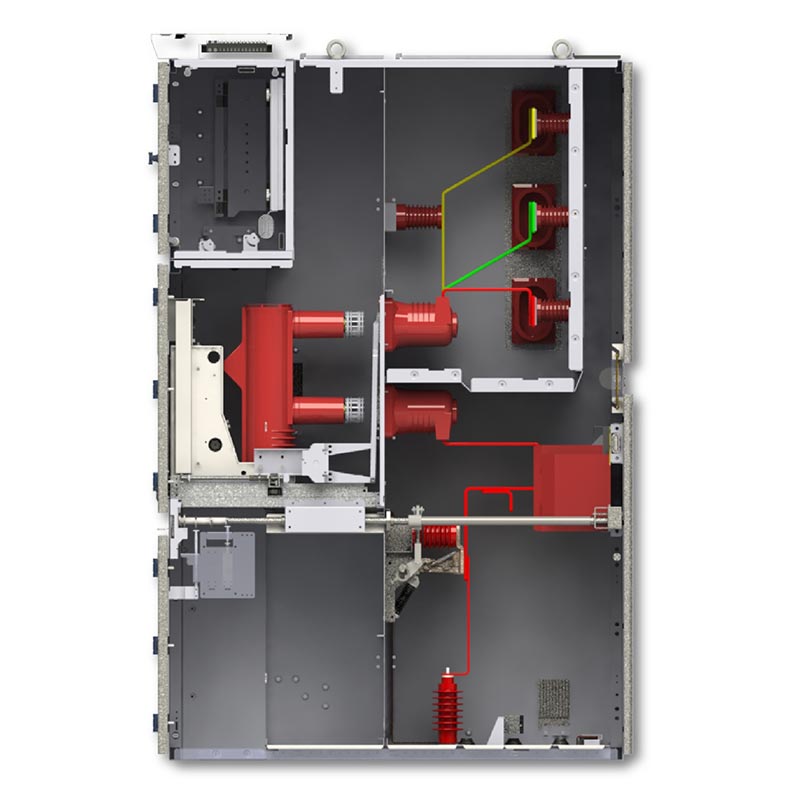

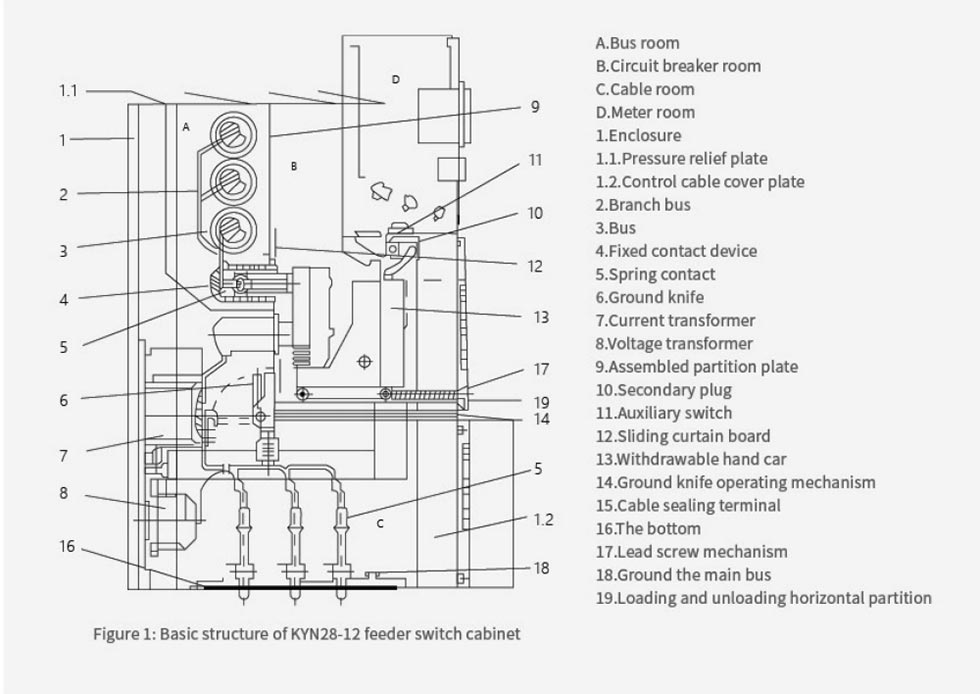

Kyn28 Switchgear 10kV ले प्रत्येक कार्यात्मक डिब्बा स्वतन्त्र रूपमा एक बख्तरबंद धातु संलग्न संरचना अपनाउँछ। अलग गरियो। मेकानिकल र बिजुली इन्टरलकहरूसँग संयुक्त, यसले पूर्ण रूपमा पाँच-प्रूफ इन्टरलकिङ महसुस गर्छ, उन्मूलन गर्दै दुरुपयोग को जोखिम। संलग्न सुरक्षा मूल्याङ्कन IP4X पुग्छ, र डिब्बा सुरक्षा IP2X हो, थप सुरक्षा सुरक्षा क्षमताहरू बढाउँदै।

2. स्थिर र भरपर्दो प्रदर्शन

IEC अन्तर्राष्ट्रिय मापदण्ड र ISO गुणस्तर व्यवस्थापन प्रणाली अनुसार कडाईका साथ डिजाइन र निर्माण गरिएको, उच्च गुणस्तरको भ्याकुम कम्पोनेन्टहरू प्रयोग गरेर, यो विभिन्न प्रसिद्ध ब्रान्ड भ्याकुम सर्किट ब्रेकरहरूसँग उपयुक्त छ, बलियो सर्ट-सर्किट प्रतिरोध क्षमता, फराकिलो भोल्टेज र हालको दायरामा अनुकूलन गर्दछ, र लामो अवधिको लागि उपयुक्त छ निरन्तर सञ्चालन।

3. सुविधाजनक स्थापना र मर्मतसम्भार

हटाउन सकिने ट्रली डिजाइनले छिटो र सजिलो निरीक्षण र प्रतिस्थापनको लागि अनुमति दिन्छ। यसको कम्प्याक्ट संरचना समर्थन गर्दछ अगाडि मर्मत, बचत ठाउँ र डाउनटाइम। मानकीकृत क्याबिनेट आयामहरू विभिन्न स्थापना परिदृश्यहरूमा अनुकूल हुन्छन्, उच्च स्थापना दक्षता को परिणामस्वरूप।

4. व्यापक उपयोगिता

Kyn28 Switchgear 10kV ले 3.6 देखि 24kV सम्म सबै भोल्टेज स्तरहरू कभर गर्दछ, 50/60Hz डुअल-फ्रिक्वेन्सीसँग उपयुक्त छ। प्रणाली, र विभिन्न उद्योगहरू जस्तै पावर प्लान्टहरू, सबस्टेशनहरू, औद्योगिक र खानी उद्यमहरू, र उच्च वृद्धि भवनहरू। यो पनि विभिन्न परम्परागत अनुकूलन गर्न सक्नुहुन्छ काम गर्ने वातावरणहरू।

वास्तविक संसार आवेदन मामला

एक निश्चित शहरमा 110kV सबस्टेशन नवीकरण परियोजनाले 28 Usune KYN28-12 स्विचगियर एकाइहरू चयन गरेको छ। उपकरण उच्च अन्तरिक्ष उपयोग, द्रुत कमीशन, र कमिसन पछि 99.98% विश्वसनीयता दर हासिल गर्यो, उल्लेखनीय रूपमा विद्युत वितरण नेटवर्कको सुरक्षा स्तर सुधार गर्दै। यस परियोजनामा, स्विचगियरलाई अनुकूलित गरिएको छ साइटको वातावरणीय आवश्यकताहरू, उचाइ, तापक्रम, र आर्द्रता, र उपयुक्त भ्याकुम सर्किट सहित ब्रेकर मोडेललाई सबस्टेशनको पावर वितरण आवश्यकताहरू पूर्ण रूपमा मिलाउन चयन गरिएको छ।

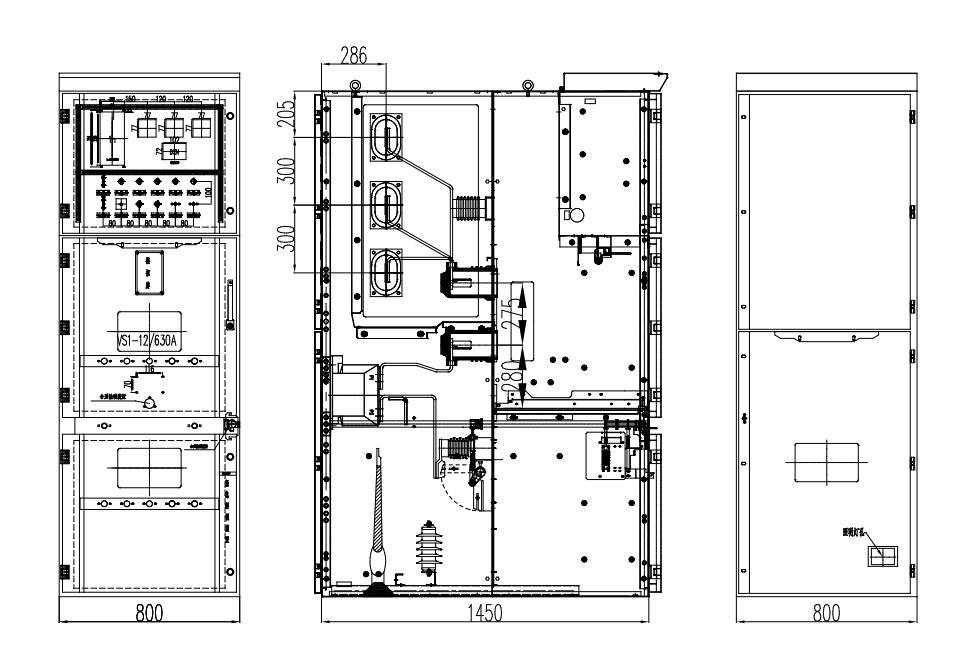

उत्पादन बाह्य आयाम

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

FAQs

Q1: KYN28 स्विचगियरको विशिष्ट "पाँच-प्रमाण" प्रकार्यहरू के हुन्?

A: यसमा मुख्यतया सर्किट ब्रेकरको आकस्मिक खोल्ने र बन्द गर्ने, धकेल्ने वा तान्न रोक्ने समावेश छ। ह्यान्डकार्ट लोड अन्तर्गत, ग्राउन्डिङ तारहरूलाई लाइभ सर्किटहरूमा जडान हुनबाट रोक्दै, बन्द गर्नबाट रोक्दै ग्राउन्डिङ तारको साथ सर्किट ब्रेकर जडान गरिएको छ, र कर्मचारीहरूलाई संयोगवश लाइभ प्रवेश गर्नबाट रोक्न कम्पार्टमेन्टहरू, यसरी संरचनात्मक रूपमा कर्मचारी र उपकरणहरूको सुरक्षा सुनिश्चित गर्दछ।

Q2: Kyn28 Switchgear 10kV को लागि नियमित मर्मत चक्र के हो?

A: प्रत्येक 6 महिनामा नियमित निरीक्षण र प्रत्येक 1-2 वर्षमा व्यापक मर्मत सम्भार गर्न सिफारिस गरिन्छ, मेकानिजम, इन्सुलेशन, इन्टरलकिङ, र बोल्टको टाइटनेस जाँच गर्नमा ध्यान केन्द्रित गर्दै। Usune पूर्ण प्राविधिक प्रदान गर्दछ समर्थन।

Q3: Usune अनुकूलित स्विचगियर प्रदान गर्न सक्नुहुन्छ?

A: हो। एक पेशेवर निर्माताको रूपमा, Usune आन्तरिक कन्फिगरेसनहरू, सुरक्षा स्तरहरू, र अनुकूलन गर्न सक्छ भोल्टेज, वर्तमान, सुरक्षा आवश्यकताहरू, र साइट वातावरणमा आधारित बुद्धिमानी निगरानी समाधानहरू। सक्छ क्याबिनेट आयामहरू समायोजन गर्नुहोस् र विशिष्ट आवश्यकताहरू पूरा गर्न उपयुक्त भ्याकुम सर्किट ब्रेकर मोडेलहरू चयन गर्नुहोस्।

सारांशमा, Usune Kyn28 Switchgear 10kV ले सुरक्षा, विश्वसनीयता र प्रयोगमा सहजतालाई एकीकृत गर्दछ। परिपक्व द्वारा समर्थित डिजाइन, कठोर गुणस्तर नियन्त्रण, र व्यापक प्राविधिक मापदण्डहरू, यो विभिन्न कामका लागि उपयुक्त छ वातावरण र परिदृश्यहरू। चीनबाट एक पेशेवर निर्माता र उच्च-गुणस्तर आपूर्तिकर्ताको रूपमा, Usune जारी छ विश्वभरका प्रयोगकर्ताहरूलाई स्थिर र कुशल मध्यम-भोल्टेज पावर वितरण समाधानहरू प्रदान गर्नुहोस्।
