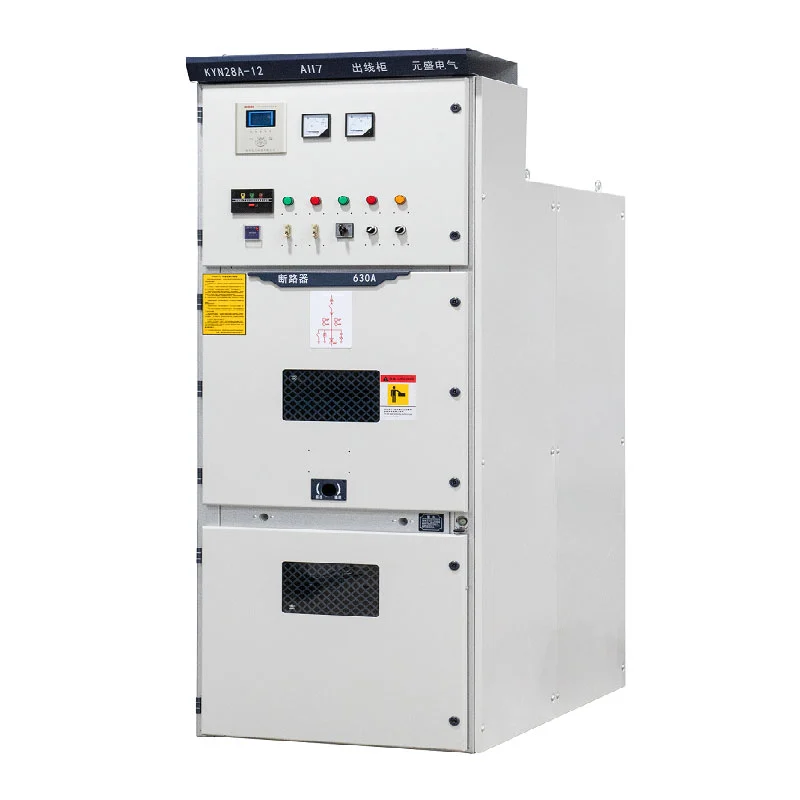

Kyn28 मध्यम भोल्टेज स्विचगियर

लक्षित प्रयोगकर्ता र अनुपालन

यो प्लेटफर्मले बहुमुखी इनडोर मध्यम-भोल्टेज वितरण समाधान खोज्ने EPC ठेकेदारहरू, विद्युतीय थोक बिक्रेताहरू, सबस्टेशनहरू, औद्योगिक सुविधाहरू, र पूर्वाधार विकासहरू पूरा गर्दछ। Usune को सञ्चालन ISO 9001, ISO 14001, र ISO 45001 फ्रेमवर्क द्वारा शासित छन्। उत्पादन प्रासंगिक IEC र GB निर्देशनहरूसँग पङ्क्तिबद्ध छ, र CE मार्किङ योग्य क्षेत्रहरूको लागि खरिदयोग्य छ।

विशिष्टीकरण विधि

उपयुक्त मध्यम-भोल्टेज स्विचगियर छनोट गर्दा बिजुली नेटवर्क आफैं विश्लेषण गर्न सुरु हुन्छ। पूर्व-अर्डर इन्जिनियरिङमा सामान्यतया प्रणाली भोल्टेज, फ्रिक्वेन्सी, पीक लोड वर्तमान, सर्ट-सर्किट परिमाण, फिडर ट्याली, सुरक्षात्मक आवश्यकताहरू, केबलिङ योजना, र एम्बियन्ट स्थापना कारकहरू समावेश हुन्छन्। Usune ले जेनेरिक विनिर्देशहरूलाई बेवास्ता गर्दै, अनुकूलित कन्फिगरेसन प्रस्ताव गर्न यी परियोजना-विशेष विवरणहरूको मूल्याङ्कन गर्दछ। यो अनुकूल छनोट प्रक्रिया सबस्टेशनहरू, कारखानाहरू, र पावर पूर्वाधारहरूको लागि महत्त्वपूर्ण छ जहाँ धेरै मध्यम-भोल्टेज सर्किटहरू एकसाथ सञ्चालन हुन्छन्।

प्राविधिक मूल्याङ्कन र प्रदर्शन

मानक एसेम्बलीहरूले 3.6kV देखि 12kV सम्मको मध्यम-भोल्टेज स्तरहरू समायोजन गर्दछ, निरन्तर वर्तमान क्षमताहरू 630A देखि 3150A सम्म फैलिएको छ। सर्ट-सर्किट सामना गर्ने क्षमताहरू टियरहरूमा प्रस्ताव गरिन्छ - 25kA, 31.5kA, 40kA, र 50kA- नियमित लोडको सट्टा नेटवर्कको गणना गरिएको त्रुटि वर्तमान द्वारा निर्धारण गरिएको चयनको साथ। अपस्ट्रिम र डाउनस्ट्रीम उपकरणको साथ मूल्याङ्कन गरिएको वर्तमान र सर्ट-सर्किट बल पङ्क्तिबद्ध गर्नाले एकजुट प्रणाली सञ्चालन सुनिश्चित गर्दछ।

प्रणाली वास्तुकला र समन्वय

एक समग्र मध्यम-भोल्टेज वितरण एरे विरलै एकल क्याबिनेट प्रकारमा निर्भर हुन्छ; आगमन फिडहरू, बहिर्गमन लाइनहरू, ट्रान्सफर्मरहरू, मिटरिङ, भोल्टेज सेन्सिङ, र बस जडानहरू प्रत्येक फरक कार्यहरूको माग गर्दछ। Kyn28 मध्यम भोल्टेज स्विचगियरलाई एकीकृत बिजुली नेटवर्क भित्र आगमन, बहिर्गमन, PT, मिटरिङ, बस सेक्शनलाइजर, र अलगाव एकाइहरू समावेश गर्न जम्मा गर्न सकिन्छ। यो लचिलोपनले भौतिक लाइनअपले प्रत्यक्ष रूपमा अनुमोदित एकल-लाइन रेखाचित्रलाई प्रतिबिम्बित गर्दछ।

सुरक्षात्मक एकीकरण

मध्यम-भोल्टेज सुरक्षाका लागि स्विचगियर, सर्किट ब्रेकर, रिले, ट्रान्सफर्मरहरू, केबलहरू, र अपस्ट्रिम उपकरणहरू बीच सामंजस्य सुनिश्चित गर्दै प्रणाली-व्यापी परिप्रेक्ष्य चाहिन्छ। Kyn28 मध्यम भोल्टेज स्विचगियरले निर्दिष्ट सुरक्षा र नियन्त्रण तत्वहरूको एकीकरणलाई समर्थन गर्दछ। भ्याकुम सर्किट ब्रेकरले प्राथमिक स्विचिङ ह्यान्डल गर्दछ, जबकि सम्बन्धित रिले र नियन्त्रण योजना बिजुली डिजाइन अनुसार अनुकूलित गरिन्छ। Usune ग्राहकहरु संग सुरक्षा कागजात संग क्याबिनेट कन्फिगरेसन सिंक्रोनाइज गर्न को लागी सहयोग गर्दछ, EPC उपक्रमहरु को लागी एक महत्वपूर्ण आवश्यकता।

मेकानिकल संरचना र लेआउट

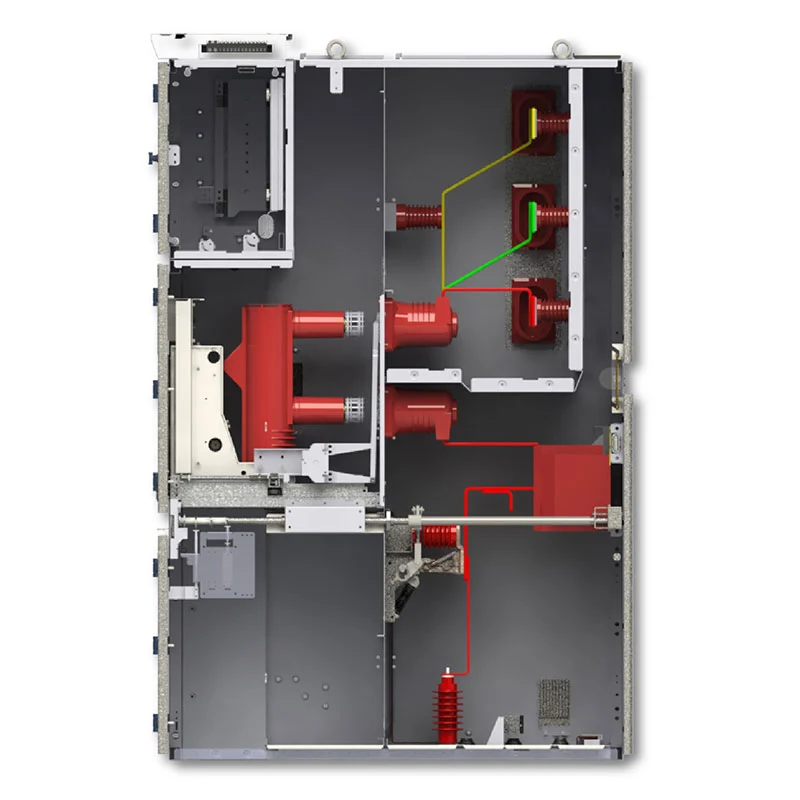

उपकरणले प्राथमिक कम्पोनेन्टहरू, बसबारहरू, केबल टर्मिनेसनहरू, र माध्यमिक नियन्त्रणहरूका लागि पृथक क्षेत्रहरूको साथ धातुले ढाकिएको घेरा समावेश गर्दछ। यो आन्तरिक जोनिङले एक स्पष्ट स्थापना ढाँचा स्थापना गर्दछ र केबल मार्गहरू, नियन्त्रण तारहरू, परिचालन क्लियरेन्स, र कोठा आयामहरूसँग मेलमिलाप गर्न सम्पूर्ण लाइनअपलाई सक्षम बनाउँछ। बहु-क्याबिनेट परियोजनाहरूका लागि, व्यवस्था प्रत्येक खाडीलाई स्ट्यान्डअलोन उत्पादनको रूपमा व्यवहार गर्नुको सट्टा सर्किट गणना र कार्यात्मक मागहरूद्वारा संचालित हुन्छ।

साइट तयारी र वातावरणीय सीमा

अर्डर गर्नु अघि, उपलब्ध पदचिह्न, केबल प्रविष्टि अभिविन्यास, सेवा निकासी, तापक्रम, आर्द्रता, उचाइ, भेन्टिलेसन, र उपकरण ह्यान्डलिंग मार्गहरू सहित, विद्युतीय कोठाको अवस्थाहरू मूल्याङ्कन गरिनु पर्छ। मानक Kyn28 मध्यम भोल्टेज स्विचगियर इनडोर प्रयोगको लागि तोकिएको छ, -15°C देखि +40°C भित्र सञ्चालन हुन्छ, दैनिक औसत सापेक्षिक आर्द्रता 95% र मासिक औसत 90% मा क्याप गरिएको छ। विशेष वातावरण वा उच्च-उचाई साइटहरूले विद्युतीय र इन्सुलेशन प्यारामिटरहरू समायोजन गर्न Usune सँग प्रारम्भिक परामर्श आवश्यक पर्दछ।

कोर कार्यात्मक मोड्युलहरू

आगमन खाडीहरूले मध्यम-भोल्टेज स्रोतलाई बसबार प्रणालीमा जोड्दछ, हालको मूल्याङ्कन, सुरक्षा, मापन, र अपस्ट्रिम नेटवर्कमा मिलाइएको केबलिङको साथ। बहिर्गमन खाडीहरूले ट्रान्सफर्मरहरू, मोटरहरू, वा प्रशोधन लोडहरूलाई पावर डेलिभर गर्दछ, परियोजनाको लोड तालिका अनुसार आकार। PT र मिटरिङ बेजले भोल्टेज रूपान्तरण र ऊर्जा अनुगमनलाई सहज बनाउँछ। बस सेक्शनलाइजर व्यवस्थाले नेटवर्क लचिलोपन बढाउँदै, बस खण्डहरूलाई व्यवस्थित युग्मन वा विभाजन गर्न अनुमति दिन्छ।

उद्योग परिनियोजन

सबस्टेशन भित्र, Kyn28 मध्यम भोल्टेज स्विचगियर आगमन स्रोतहरू, ट्रान्सफर्मर फिडहरू, बाहिर जाने सर्किटहरू, र एकल-लाइन रेखाचित्र अनुसार बस विभाजनको वरिपरि व्यवस्थित गरिएको छ। निर्माण प्लान्टहरूले यसलाई उत्पादन लाइनहरू, मोटरहरू, कम्प्रेसरहरू, र विभिन्न फिडर मूल्याङ्कनहरूका साथ पम्पहरू आपूर्ति गर्न प्रयोग गर्छन्। खनन कार्यहरूले भेन्टिलेसन र प्रशोधन गियर जस्ता वितरित भारी भारहरू व्यवस्थापन गर्ने क्षमताबाट फाइदा लिन्छन्। व्यापारिक अग्लो र ठूला भवनहरूले यसलाई संरचित पावर रिसेप्शन र बहु ​​​​ट्रान्सफर्मर फिडहरूको लागि तिनीहरूको विद्युतीय कोठा अवरोधहरूसँग मिलाएर एकीकृत गर्दछ।

प्राविधिक विनिर्देशहरू

अन्तिम विनिर्देश परियोजना भोल्टेज, लोड वर्तमान, गल्ती स्तर, सुरक्षा अनुसार पुष्टि गरिनु पर्छ योजना, केबल व्यवस्था, र स्थापना वातावरण।

खरीद सहायता र नेतृत्व समय

विद्युतीय उपकरण निर्माणमा 14 वर्ष भन्दा बढीको साथ, Usune परियोजना-संचालित मध्यम-भोल्टेज खरिदहरूको लागि प्राविधिक समर्थन प्रदान गर्दछ। ग्राहकहरूले एकल-लाइन रेखाचित्रहरू, भोल्टेज/वर्तमान/सर्ट-सर्किट चश्मा, क्याबिनेट गणनाहरू, कार्यात्मक आवश्यकताहरू, र साइट सर्तहरू पेश गर्छन्; Usune त्यसपछि प्राविधिक प्रमाणीकरण र कन्फिगरेसनमा सहायता गर्दछ। मानक सेटअपहरूलाई सामान्यतया 15-20 दिनहरू उत्पादनको लागि पुष्टिकरण र भुक्तानी पछि आवश्यक पर्दछ, यद्यपि वास्तविक डेलिभरी परियोजनाको जटिलता र अर्डर भोल्युममा फरक हुन्छ।

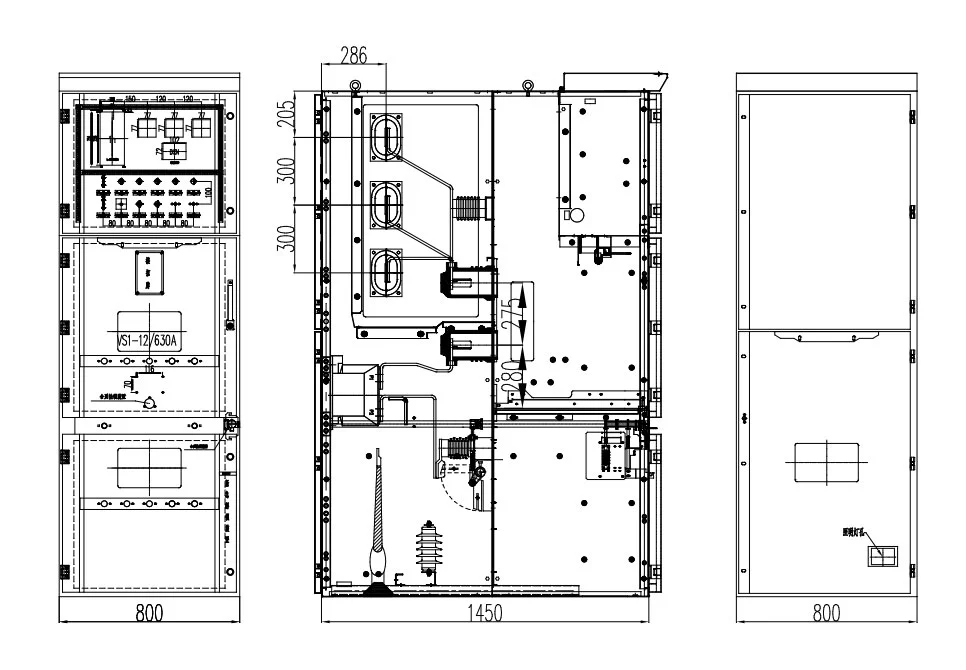

उत्पादन बाह्य आयाम

Cas-स्पेस रकेट प्रक्षेपण परियोजना

KYN28 श्रृंखला Cas-स्पेस रकेट प्रक्षेपण परियोजनामा ​​तैनातीका लागि चयन गरिएको छ। मानक व्यावसायिक गुणहरू वा निर्माण प्लान्टहरू भन्दा फरक, एयरोस्पेस पूर्वाधारमा सामान्यतया धेरै विशेष विद्युतीय मागहरू र विभिन्न क्षेत्रहरूमा वितरित सहायक प्रणालीहरू हुन्छन्। नतिजाको रूपमा, मध्यम-भोल्टेज वितरण समाधानहरू साइटको व्यापक शक्ति वास्तुकलासँग मिल्दोजुल्दो हुनुपर्छ।

यस विशिष्ट उपक्रमको लागि, स्विचगियर व्यवस्थालाई स्थानको फराकिलो बिजुली वितरण नेटवर्कको मुख्य भागको रूपमा मानिएको थियो, पावर रिसेप्शन, फिडर वितरण, सुरक्षात्मक उपायहरू, र विद्युतीय नियन्त्रण आवश्यकताहरू कभर गर्ने। यो केसले विशेष ईन्जिनियरिङ् असाइनमेन्टहरूमा योगदान गर्न Usune को क्षमताको उदाहरण दिन्छ, जहाँ मध्यम-भोल्टेज उपकरणहरू विश्वव्यापी मानक क्याबिनेटको रूपमा प्रदान गर्नुको सट्टा बेस्पोक विद्युतीय मागहरूसँग सिङ्क्रोनाइज हुनुपर्छ।

मानक र परीक्षण

Usune ले समग्र व्यवस्थापन ढाँचा सञ्चालन गर्दछ जसले गुणस्तर आश्वासन, उत्पादन निरीक्षण, वातावरणीय अनुपालन, र व्यावसायिक स्वास्थ्य र सुरक्षालाई यसको निर्माण र निरीक्षण कार्यप्रवाहहरूमा एकीकृत गर्दछ।

इन्टरप्राइजले ISO 9001, ISO 14001, र ISO 45001 प्रमाणहरू सुरक्षित गरेको छ। उत्पादन डिजाइनहरू प्रासंगिक IEC र GB विशिष्टताहरूको पालना गर्दछ, जबकि CE अनुरूप योग्य मोडेल कन्फिगरेसनहरूको लागि पहुँचयोग्य छ।

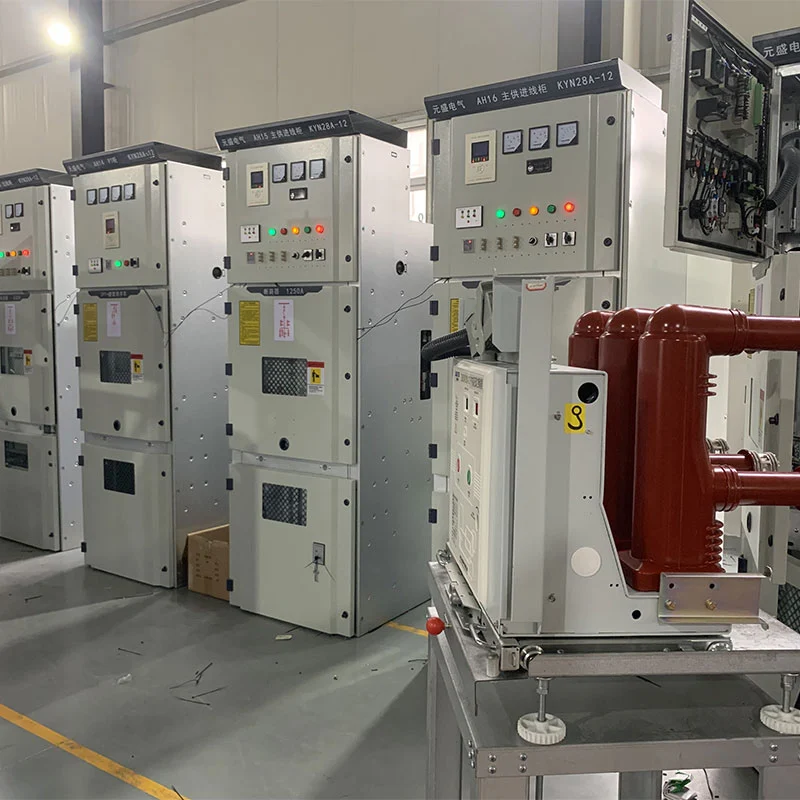

डेलिभरी अघि, उपकरणको प्रत्येक टुक्रा व्यवस्थित निरीक्षण र कार्यात्मक परीक्षणहरू मार्फत राखिएको छ जसले मुख्य कम्पोनेन्टहरू, संरचनात्मक असेंबली, बिजुली समाप्तिहरू, र पूरा एकाइको छानबिन गर्दछ। प्राविधिक डेटासिटहरू र परीक्षण प्रमाणपत्रहरू समावेश गरी कागजात प्याकेजहरू व्यक्तिगत परियोजना जनादेशहरू अनुसार जारी गर्न सकिन्छ।

FAQ

चयनको लागि के जानकारी आवश्यक छ?

मुख्य जानकारीमा प्रणाली भोल्टेज, फ्रिक्वेन्सी, रेटेड वर्तमान, सर्ट सर्किट स्तर, आगमन संख्या र बाहिर जाने सर्किटहरू, सुरक्षा आवश्यकताहरू, केबल व्यवस्था, र स्थापना अवस्थाहरू।

कुन भोल्टेज मूल्याङ्कनहरू उपलब्ध छन्?

प्रदान गरिएको कन्फिगरेसनले 3.6kV, 7.2kV, र 12kV प्रणालीहरूलाई समर्थन गर्दछ। अन्तिम भोल्टेज मूल्याङ्कन पुष्टि हुनुपर्छ ग्राहकको विद्युतीय नेटवर्क अनुसार।

Usune एकल-लाइन रेखाचित्र अनुसार लाइनअप कन्फिगर गर्न सक्नुहुन्छ?

हो। Usune ले ग्राहकको विद्युतीय रेखाचित्र समीक्षा गर्न सक्छ र क्याबिनेट कार्यहरू र मूल्याङ्कनहरू अनुसार कन्फिगर गर्न सक्छ। परियोजना आवश्यकताहरु।

के उपकरण सबस्टेशनहरूमा प्रयोग गर्न सकिन्छ?

हो। यसलाई आगमन शक्ति, ट्रान्सफर्मर फिडर, बहिर्गमन सर्किट, मिटरिङ, भोल्टेज मापन, को लागि कन्फिगर गर्न सकिन्छ। र इनडोर सबस्टेशन अनुप्रयोगहरूमा बसबार सेक्शनिङ।

Usune के मापदण्डहरू पछ्याउँछ?

Usune का उत्पादनहरू लागू IEC र GB मापदण्डहरू अनुसार डिजाइन गरिएका छन्। कम्पनी ISO 9001, ISO अन्तर्गत सञ्चालन गर्दछ 14001, र ISO 45001 व्यवस्थापन प्रणालीहरू, लागू बजारहरूको लागि उपलब्ध CE प्रमाणीकरणको साथ।

प्राविधिक कागजातहरू उपलब्ध गराउन सकिन्छ?

हो। Usune प्राविधिक विशिष्टताहरू, परीक्षण रिपोर्टहरू, उत्पादन कागजातहरू, र अन्य परियोजना-सम्बन्धित प्रदान गर्न सक्छ ग्राहक आवश्यकताहरु अनुसार कागजात।

सामान्य उत्पादन अवधि के हो?

मानक कन्फिगरेसनहरूको लागि, प्राविधिक पुष्टिकरण र भुक्तानी पछि उत्पादन सामान्यतया लगभग 15-20 दिन हुन्छ। द वास्तविक तालिका कन्फिगरेसन र मात्रा मा निर्भर गर्दछ।

प्राविधिक प्रस्ताव अनुरोध गर्नुहोस्

यदि तपाइँ Kyn28 मध्यम भोल्टेज स्विचगियर खरिद गर्दै हुनुहुन्छ भने, तपाइँको एकल-लाइन रेखाचित्र, प्रणाली भोल्टेज, मूल्याङ्कन प्रदान गर्नुहोस् हालको, सर्ट सर्किट स्तर, क्याबिनेट मात्रा, फिडर आवश्यकताहरू, सुरक्षा आवश्यकताहरू, र स्थापना सर्तहरू।

Usune ले विद्युतीय आवश्यकताहरूको मूल्याङ्कन गर्न सक्छ र उपयुक्त मध्यम-भोल्टेज स्विचगियर कन्फिगरेसन प्रदान गर्न सक्छ। आफ्नो परियोजना।
