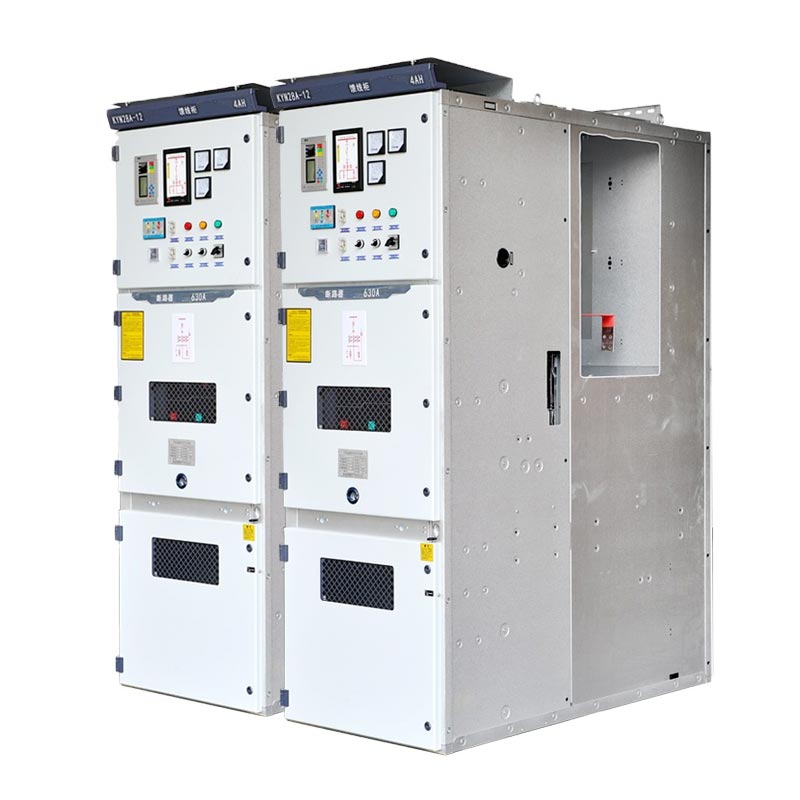

Kyn28 स्विचगियर 11kV

Usune Kyn28 Switchgear 11kV 3.6kV–12kV, 50Hz थ्री-फेज एसी प्रणालीहरूको लागि उपयुक्त छ, पावर रिसेप्शन सक्षम गर्दै, वितरण, नियन्त्रण, संरक्षण, र अनुगमन। यसले एकल बसबार, एकल बसबार सेक्शनलाइजेशन, र डबललाई समर्थन गर्दछ busbar जडान विधिहरू, यसलाई पावर प्रणालीहरूमा एक प्रमुख शक्ति वितरण उपकरण बनाउँदै। को एक मुख्य उत्पादन को रूप मा व्यावसायिक चिनियाँ विद्युत उपकरण आपूर्तिकर्ता, यो विश्वव्यापी रूपमा भरपर्दो मध्यम-भोल्टेज पावर वितरण भएको छ। समाधान यसको कारखाना निर्माण क्षमता र स्थिर गुणस्तर को लागी धन्यवाद।

कम भोल्टेज स्विचगियर

मध्यम भोल्टेज स्विचगियर

कोर मानक अनुपालन

Usune Kyn28 Switchgear 11kV ले उत्पादन सुनिश्चित गर्न अन्तर्राष्ट्रिय र घरेलु मापदण्डहरूको कडाईका साथ पालना गर्दछ। विश्वसनीयता, सुरक्षा, र अन्तरक्रियात्मकता:

1. IEC 60298 / IEC 62271-200: 1kV देखि 52kV सम्म रेटेड भोल्टेजहरू सहित एसी मेटल-इनक्लोज्ड स्विचगियर
2. GB 3906-2006: 3–35kV AC धातु-बंद स्विचगियर र नियन्त्रण क्याबिनेटहरू
3. DL/T 404-2007: इनडोर एसी हाई-भोल्टेज स्विचगियरको लागि प्राविधिक विशिष्टता
4. GB/T 11022: उच्च भोल्टेज स्विचगियरको लागि सामान्य विशिष्टता

संरचनात्मक र डिजाइन सुविधाहरू

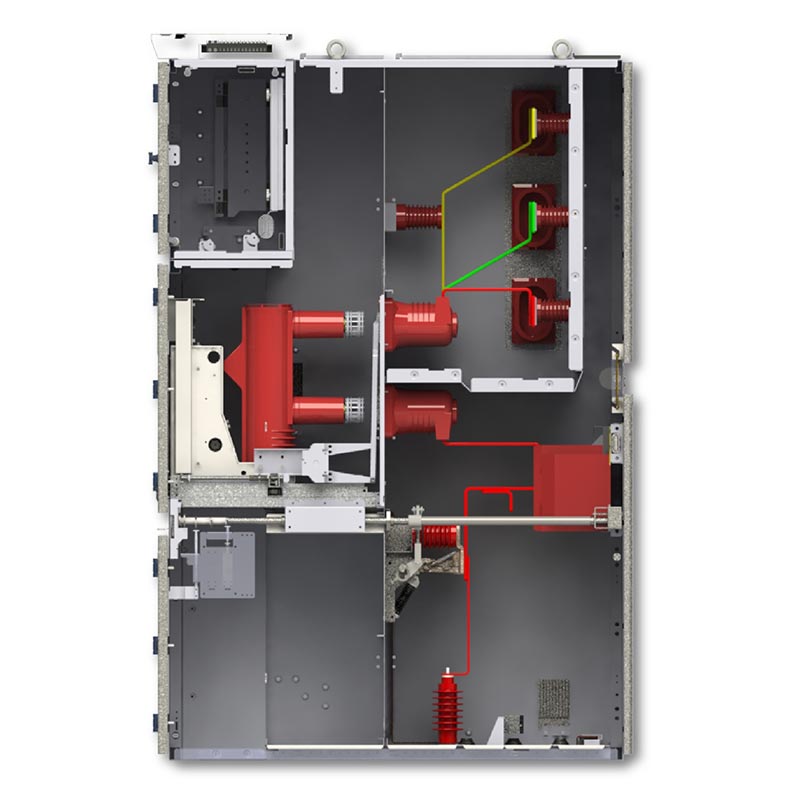

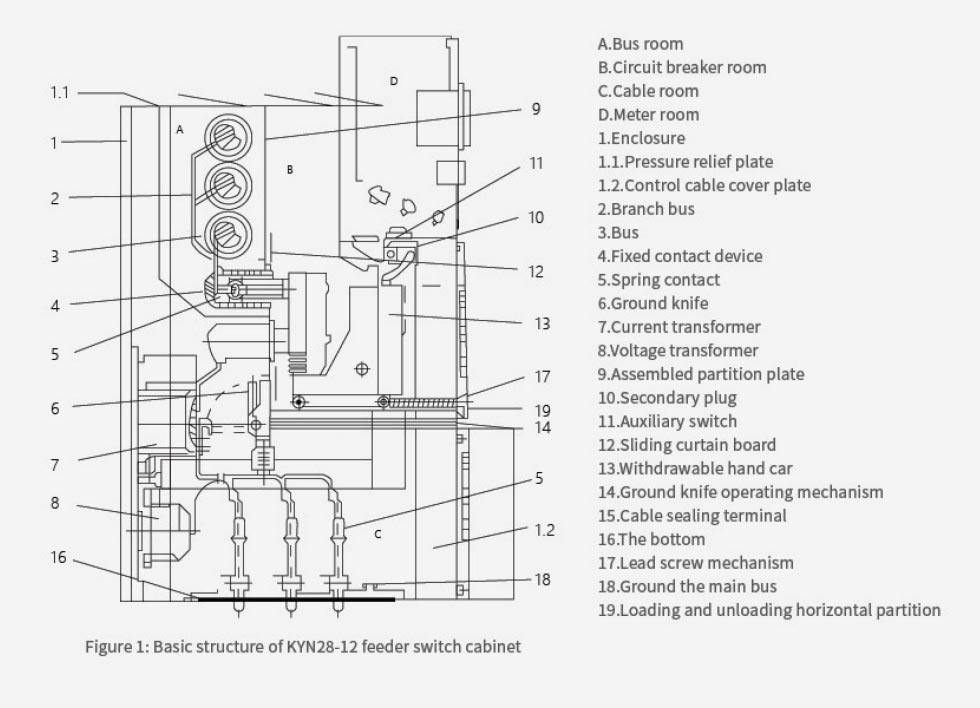

Kyn28 स्विचगियर 11kV एन्क्लोजरले उच्च-गुणस्तरको ग्याल्भेनाइज्ड/कोल्ड-रोल्डबाट बनेको मोड्युलर बोल्ट संरचना अपनाउछ। स्टील प्लेट, धातु विभाजनहरू द्वारा पाँच स्वतन्त्र ग्राउन्डिंग डिब्बाहरूमा विभाजित, प्रभावकारी रूपमा गल्ती रोक्न प्रसार।

1. सर्किट ब्रेकर डिब्बा: मेकानिकल संग हटाउन योग्य भ्याकुम सर्किट ब्रेकर ट्रली संग सुसज्जित इन्टरलकिङ
2. बसबार डिब्बा: मुख्य बसबारहरू र शाखा बसबारहरू स्थापना गर्दछ, स्वतन्त्र रूपमा पृथक।
3. केबल डिब्बा: केबल जडानहरूको लागि प्रयोग गरिन्छ, ट्रान्सफर्मरहरू, ग्राउन्डिङ स्विचहरू, सर्ज अरेस्टरहरू, आदि समावेश गर्दछ।
4. नियन्त्रण उपकरण डिब्बा: रिले, उपकरण, सुरक्षा उपकरणहरू, र माध्यमिक सर्किट स्थापना गर्दछ।
5. दबाब राहत च्यानल: शीर्षमा एक दबाव राहत उपकरण संग सुसज्जित, चाप दबाव को सुरक्षित रिलीज अनुमति दिदै गल्ती को मामला मा।

कोर फाइदाहरू

1. हटाउन सकिने ह्यान्डकार्ट डिजाइन: सर्किट ब्रेकर र PT ह्यान्डकार्टहरू आदानप्रदान योग्य छन्, द्रुत मर्मतका लागि अनुमति दिँदै र सम्पूर्ण बसबार खण्डलाई डि-एनर्जी नगरिकन प्रतिस्थापन।
2. व्यापक पाँच-सुरक्षा इन्टरलकिङ: आकस्मिक सर्किट ब्रेकर खोल्ने / बन्द गर्न रोक्छ, रोक्छ ह्यान्डकार्टलाई लोड अन्तर्गत धकेल्दै/तान्दै, ऊर्जावान हुँदा ग्राउन्डिङ स्विच बन्द गर्नबाट रोक्छ, ऊर्जावान हुनबाट रोक्छ जब ग्राउन्डिङ स्विच बन्द हुन्छ, र ऊर्जावान कम्पार्टमेन्टहरूमा आकस्मिक प्रवेशलाई रोक्छ।
3. कम्प्याक्ट संरचना: अगाडि अनुहार सञ्चालन र मर्मत, स्थापना ठाउँ बचत।
4. उच्च वातावरणीय अनुकूलनता: निर्मित संक्षेपण हीटर, आर्द्र वातावरणको लागि उपयुक्त।

मुख्य आवेदन प्रकार:

1. आगमन लाइन क्याबिनेट (प्राप्त शक्ति)
2. बहिर्गमन लाइन क्याबिनेट (फिडर/मोटरहरूमा शक्ति वितरण)
3. भोल्टेज ट्रान्सफर्मर र भोल्टेज मापन क्याबिनेट
४. मिटरिङ क्याबिनेट (ऊर्जा मिटरको साथ)
5. बसबार खण्ड क्याबिनेट
6. अलगाव क्याबिनेट

वातावरणीय अवस्थाहरू

- परिवेश तापमान: -15 ℃ ~ +40 ℃
- दैनिक औसत सापेक्षिक आर्द्रता ≤95%, मासिक औसत ≤90%
- कुनै विस्फोटक, संक्षारक ग्याँस वा प्रवाहकीय धुलो, कुनै गम्भीर कम्पन छैन
- भित्री स्थापना मात्र

मुख्य प्राविधिक मापदण्डहरू

वास्तविक आवेदन मामला

शहरी वाणिज्य जटिल विद्युत वितरण परियोजना। ५० तले कमर्शियल कम्प्लेक्स (कार्यालय + कमर्शियल + मनोरन्जन) पूर्वी चीनमा 18 Usune Kyn28 स्विचगियर 11kV एकाइहरू प्रयोग गर्दछ, आगमन लाइनहरू, बाहिर जाने लाइनहरू, PTs, मिटरिङ, खण्ड क्याबिनेटहरू, र पृथक क्याबिनेटहरू, दोहोरो बसबारहरू मार्फत अनावश्यक बिजुली आपूर्तिको साथ।

दुई वर्षको सञ्चालन पछि, यसले कुनै अनियोजित पावर आउटेज बिना 99.98% बिजुली आपूर्ति विश्वसनीयता हासिल गर्यो। द स्विचगियर छिट्टै बदल्न सकिन्छ, मर्मतसम्भार समयलाई उल्लेखनीय रूपमा घटाउँदै। कम्प्याक्ट क्याबिनेटमा ठाउँ बचत गर्दछ वितरण कोठा, र एक संक्षेपण हीटरले आर्द्र वातावरणमा स्थिर सञ्चालन सुनिश्चित गर्दछ।

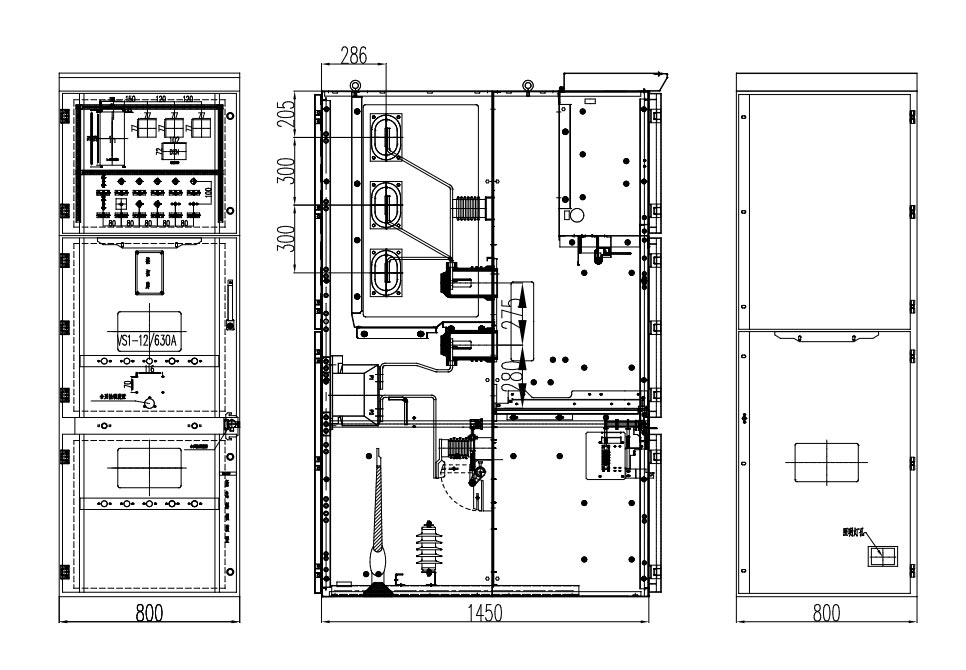

उत्पादन बाह्य आयाम

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

FAQs

Q1: Usune KYN28 11kV र परम्परागत स्थिर स्विचगियर बीचको मुख्य भिन्नता के हो?

A: मुख्य भिन्नता फिर्ता लिन मिल्ने स्विचगियर संरचना हो। सर्किट ब्रेकरहरू स्वतन्त्र रूपमा फिर्ता लिन सकिन्छ र आदानप्रदान, मर्मतसम्भारको समयमा पूर्ण पावर आउटेजको आवश्यकतालाई हटाउँदै। यसले उच्च सुरक्षा र मर्मत दक्षता, र स्वतन्त्र डिब्बाले गल्ती दायरालाई प्रभावकारी रूपमा सीमित गर्दछ।

Q2: के Kyn28 Switchgear 11kV उच्च उचाइ वा विशेष गरी आर्द्र वातावरणमा प्रयोग गर्न सकिन्छ?

A: हो। एक पेशेवर निर्माताको रूपमा, Usune उच्च-उचाई derating डिजाइन, परिष्कृत इन्सुलेशन र प्रदान गर्दछ। जंग संरक्षण, र आर्द्र वातावरणमा भरपर्दो सञ्चालन सुनिश्चित गर्न निर्मित हीटर।

Q3: उत्पादन वारेन्टी र बिक्री पछि सेवाको बारेमा के हो?

A: सम्पूर्ण मेसिन १२-महिनाको वारेन्टीको साथ आउँदछ, विश्वव्यापी प्राविधिक टोली जसले दिनको २४ घन्टा र छिटो प्रतिक्रिया दिन्छ। मुख्य क्षेत्रहरूमा उपलब्ध साइट सेवा। हामी दीर्घकालीन मर्मतसम्भार र प्राविधिक प्रशिक्षण पनि प्रदान गर्दछौं।
