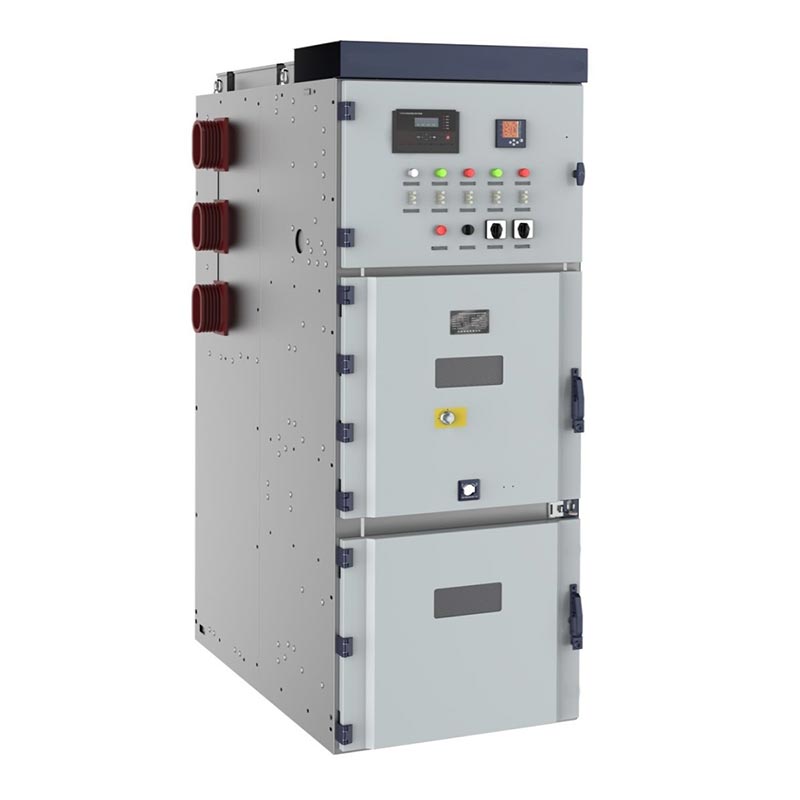

Usune 24kV मध्यम भोल्टेज Lv र Mv स्विचगियर, KYN28-24 (Z) (GZS1), बख्तरबंद निकाल्न सकिने एसीसँग सम्बन्धित छ। धातु-बंद स्विचगियर श्रेणी। यो तीन-चरण AC 50Hz पावर प्रणालीहरूको लागि उपयुक्त छ र मुख्य रूपमा प्रयोग गरिन्छ शक्ति स्वागत, वितरण, सर्किट नियन्त्रण, सुरक्षा, र निगरानी।

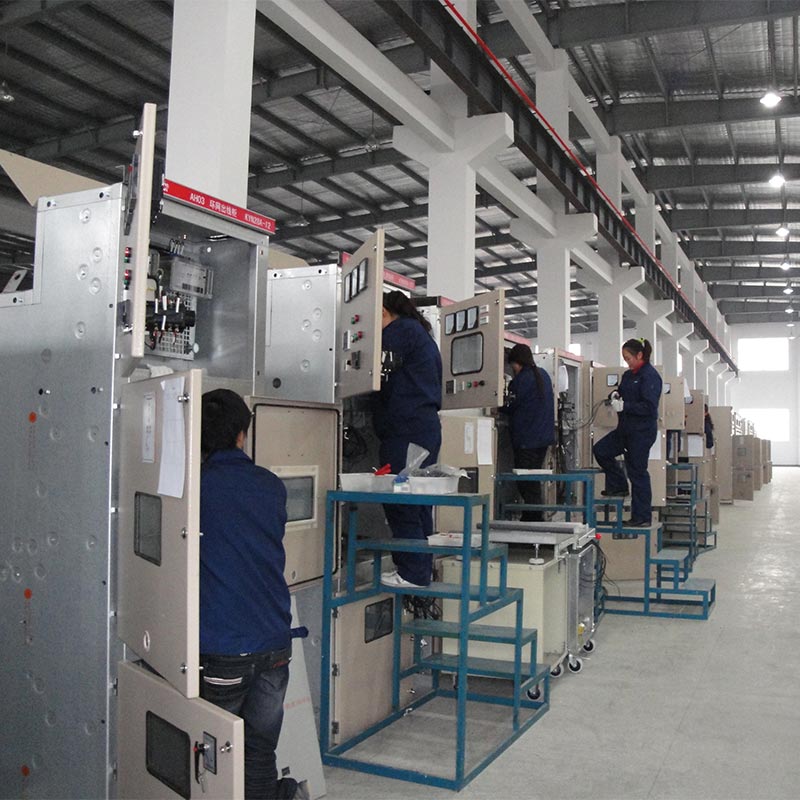

24kV मध्यम भोल्टेज Lv र Mv स्विचगियर व्यापक रूपमा पावर प्लान्टहरू, सबस्टेशनहरू, औद्योगिक र खानीहरूमा प्रयोग गरिन्छ। उद्यमहरू, र पावर रिसेप्शन, वितरण, नियन्त्रण, र सुरक्षाको लागि अग्लो भवनहरू। Usune को कोर उत्पादन आधार चीन मा स्थित छ, यो उच्च गुणवत्ता प्रदान एक विश्वसनीय पेशेवर निर्माता बनाउन विश्वव्यापी प्रयोगकर्ताहरूलाई मध्यम-भोल्टेज पावर वितरण समाधान।
कम भोल्टेज स्विचगियर
मध्यम भोल्टेज स्विचगियर
| वस्तु | एकाइ | प्यारामिटर | |
| मूल्याङ्कन भोल्टेज | kV | 24 | |
| मूल्याङ्कन गरिएको आवृत्ति | Hz | 50 | |
| सर्किट ब्रेकरको मूल्याङ्कन गरिएको वर्तमान | A | ६३०, १२५०, १६००, २०००, २५००, ३१५०, ४००० | |
| स्विच क्याबिनेटको मूल्याङ्कन गरिएको वर्तमान | A | ६३०, १२५०, १६००, २०००, २५००, ३१५०, ४००० | |
| मूल्याङ्कन गरिएको गतिशील वर्तमान (4s) | kA | १६, २०, २५, ३१.५, ४०, ५० | |
| मूल्याङ्कन स्थिर वर्तमान (शिखर) | kA | 40, 50, 63, 80, 100, 125 | |
| मूल्याङ्कन गरिएको सर्ट सर्किट ब्रेकिंग वर्तमान | kA | १६, २०, २५, ३१.५, ४०, ५० | |
| रेटेड सर्ट सर्किट वर्तमान बनाउने | kA | 40, 50, 63, 80, 100, 125 | |
| 1 मिनेट पावर आवृत्ति भोल्टेज सामना | ध्रुव-ध्रुव, ध्रुव-पृथ्वी | kV | 65 |
| पृथक दूरी पार | kV | 79 | |
| बिजुलीको आवेग भोल्टेज (शिखर) को सामना गर्दछ | ध्रुव-ध्रुव, ध्रुव-पृथ्वी | kV | 125 |
| पृथक दूरी पार | kV | 145 | |
| सुरक्षा स्तर | घेराको लागि IP4X, अलग्गै कोठाको लागि IP2X र सर्किट ब्रेकर कोठा खुला छ | ||
| नोट: CT को सर्ट सर्किट क्षमता अलग विचार गर्नुपर्छ। | |||
1. GB3906-2006 "3.6-40.5kV AC मेटल-इनक्लोज्ड स्विचगियर र कन्ट्रोलगियर"
2. GB/T11022 "उच्च भोल्टेज स्विचगियर र कन्ट्रोलगियरका लागि सामान्य प्राविधिक अवस्थाहरू"
3. IEC62271-200 "1kV माथि र 52kV तलको मूल्याङ्कन गरिएको भोल्टेजको साथ एसी मेटल-इनक्लोस्ड स्विचगियर"
4. DL/T404 "इनडोर एसी हाई-भोल्टेज स्विचगियर अर्डर गर्नका लागि प्राविधिक सर्तहरू"

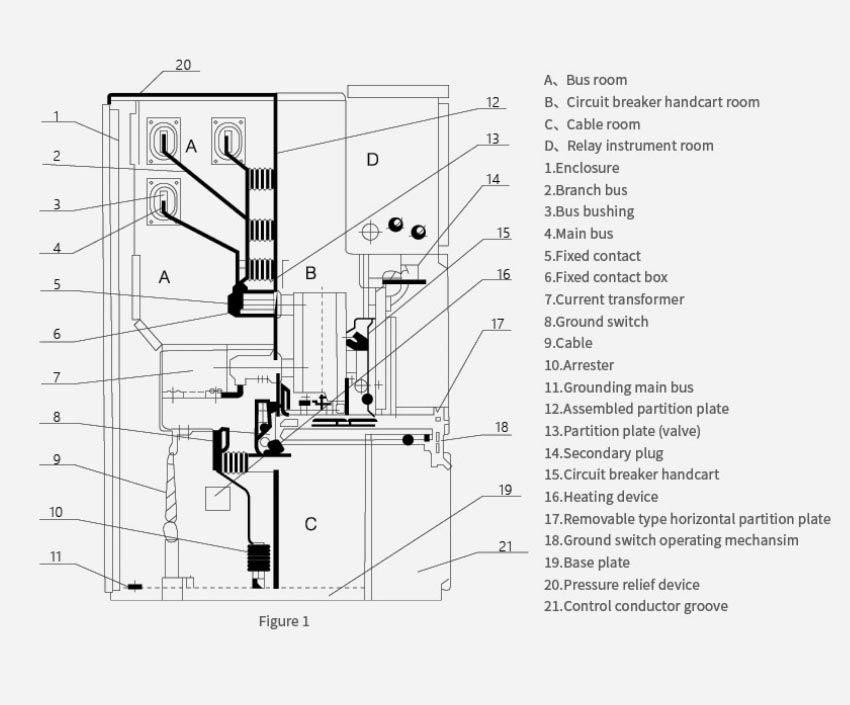

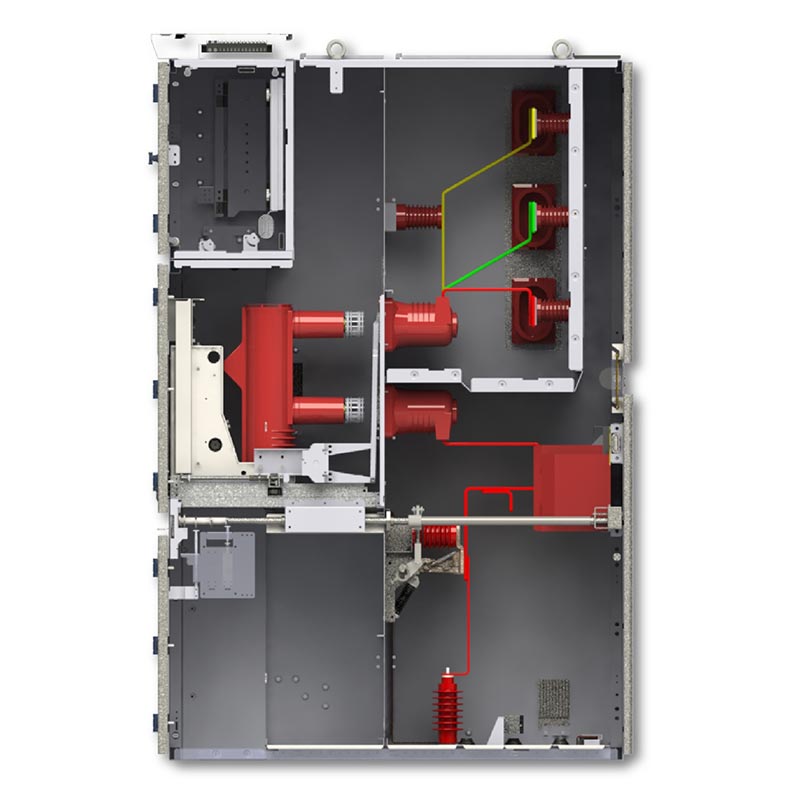

24kV मध्यम भोल्टेज कम र मध्यम भोल्टेज स्विचगियरले सबै-धातु विभाजन संरचना अपनाउछ, प्रत्येकसँग कार्यात्मक क्षेत्र स्वतन्त्र रूपमा पृथक, प्रभावकारी रूपमा दोष आर्क्स को फैलावट दबाउन।
1. सर्किट ब्रेकर डिब्बा: हटाउन योग्य भ्याकुम सर्किट ब्रेकर ट्रली संग सुसज्जित।
2. बसबार डिब्बा: मुख्य बसबारहरू, शाखा बसबारहरू, र बसबार इन्सुलेटरहरू समावेश गर्दछ।
3. केबल डिब्बा: हालको ट्रान्सफर्मरहरू, भोल्टेज ट्रान्सफर्मरहरू, ग्राउन्डिङ स्विचहरू, र केबल टर्मिनलहरू स्थापना गर्दछ।
4. नियन्त्रण उपकरण डिब्बा: रिले, सुरक्षा उपकरणहरू, उपकरणहरू, माध्यमिक तार, र संग सुसज्जित
नियन्त्रण
प्यानलहरू।
5. दबाब राहत च्यानल: गल्ती सुरक्षा बृद्धि गर्न क्याबिनेटको शीर्षमा एक चाप राहत यन्त्र फिचर गर्दछ।
1. फल्ट आर्क्सको फैलावट र आपसी हस्तक्षेप रोक्नको लागि सबै-धातु स्वतन्त्र डिब्बाहरू।
2. व्यापक मेकानिकल पाँच-प्रूफ इन्टरलकिङ:
- लोड अन्तर्गत सर्किट ब्रेकर ट्रलीलाई धकेल्न वा तान्न रोक्छ।
- ग्राउन्डिङ स्विच बन्द हुँदा सर्किट ब्रेकर बन्द गर्न रोक्छ।
- ऊर्जावान हुँदा ग्राउन्डिङ स्विचको आकस्मिक बन्द हुनबाट रोक्छ।
- ऊर्जावान कम्पार्टमेन्टहरूमा आकस्मिक प्रवेशलाई रोक्छ।
- पृथक स्विच को दुरुपयोग रोक्छ।
3. अगाडि सञ्चालन र मर्मतका लागि केन्द्र माउन्ट हटाउन योग्य ट्रली, मर्मत सुविधा।
4. उच्च इन्सुलेशन स्तर, कम्प्याक्ट संरचना, र बलियो दोष प्रतिरोध।
5. घरेलु र अन्तर्राष्ट्रिय मापदण्डहरू अनुरूप, विभिन्न बिजुली वितरण योजनाहरूमा अनुकूल
बढ्दो सहरीलाई पूरा गर्न यसको माध्यमिक बिजुली वितरण नेटवर्क स्तरवृद्धि गर्न 110kV नगरपालिका सबस्टेसन आवश्यक छ। बिजुली माग र बिजुली आपूर्ति विश्वसनीयता सुधार।
36 Usune 24kV मध्यम भोल्टेज Lv र Mv स्विचगियर एकाइहरू 24kV विद्युत वितरण प्रणालीको लागि तैनाथ गरिएको थियो।
- स्विचगियरको कम्प्याक्ट डिजाइनले सबस्टेशनको भुइँ स्थानको 30% बचत गर्यो।
- पाँच-प्रूफ इन्टरलकिङ प्रणाली तीन वर्षको अवधिमा कुनै पनि अपरेशनल दुर्घटना बिना सञ्चालन।
- भरपर्दो भ्याकुम सर्किट ब्रेकिङ टेक्नोलोजीले 80% भन्दा बढीले आउटेज समय कम गर्यो, उल्लेखनीय रूपमा सुधार गर्दै
200,000 बासिन्दाहरूको लागि बिजुली आपूर्ति गुणस्तर।
आधुनिक पेट्रोकेमिकल कम्प्लेक्सलाई यो सुनिश्चित गर्न अत्यधिक भरपर्दो मध्यम-भोल्टेज बिजुली वितरण प्रणाली चाहिन्छ। महत्वपूर्ण उत्पादन उपकरण को निरन्तर सञ्चालन।
58 Usune 24kV स्विचगियर एकाइहरू उपलब्ध गराइयो, विशेष गरी कठोर औद्योगिक वातावरणको लागि डिजाइन गरिएको र विस्तारित धुलो र जंग प्रतिरोध।
- साइटमा कठोर वातावरण (उच्च धुलो, रासायनिक धुवाँ) लाई सफलतापूर्वक सामना गर्यो, स्थिर प्रदर्शन गर्दै
प्रदर्शन।
- छिटो गल्ती विच्छेदन क्षमता (≤ 60ms) महँगो कम्प्रेसर र रिएक्टरहरूलाई छोटो समयमा क्षतिबाट जोगाउँछ।
सर्किटहरू।
- फ्रन्ट-माउन्ट गरिएको मर्मतसम्भार डिजाइनले उत्पादन निरन्तरता सुनिश्चित गर्दै मर्मतसम्भार डाउनटाइम 50% घटाउँछ।
A1: उत्पादन 3.6～12kV, 24kV थ्री-फेज AC 50/60Hz पावर प्रणालीहरूको लागि उपयुक्त छ, धेरैजसो आवश्यकताहरू पूरा गर्दछ। मध्यम-भोल्टेज पावर वितरण परिदृश्यहरू।
A2: हो। उत्पादनले फ्रन्ट-सञ्चालित, अगाडि मर्मत डिजाइन अपनाउछ; सर्किट ब्रेकर ट्रली को लागि सार्न सकिन्छ अन्य सर्किटहरूको सञ्चालनलाई असर नगरी द्रुत मर्मत र प्रतिस्थापन।
A3: हो। Usune रेटेड वर्तमान, छोटो सर्किट ब्रेकिंग वर्तमान, क्याबिनेट आकार, सुरक्षा कन्फिगरेसन, अनुकूलन गर्न सक्नुहुन्छ। आदि, विभिन्न अपरेटिङ सर्तहरू र प्रणाली आवश्यकताहरू अनुकूलन गर्न परियोजना आवश्यकताहरू अनुसार।
