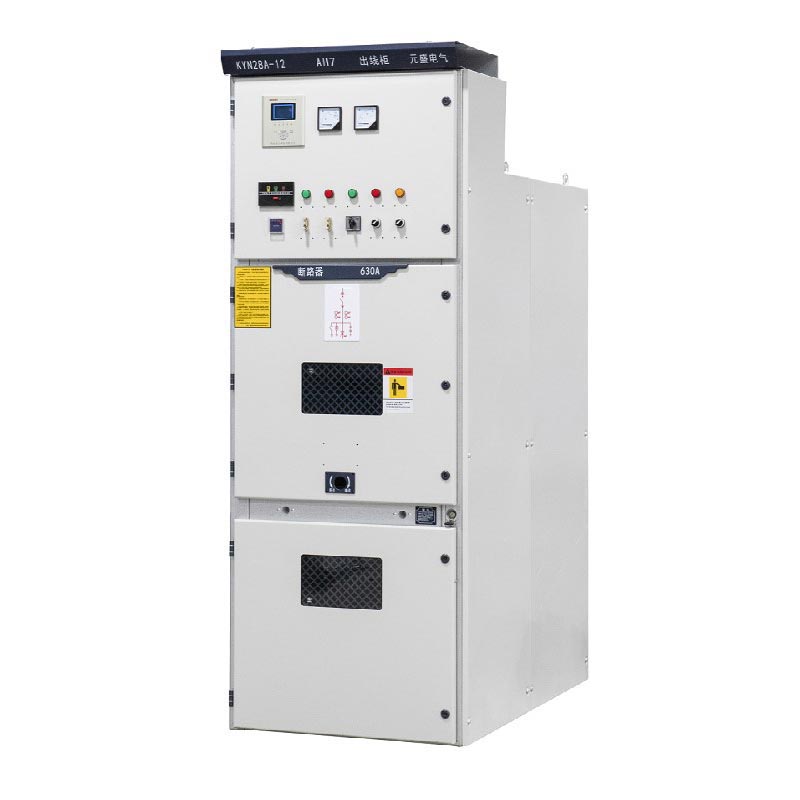

11kv Mv Vcb प्यानलहरू

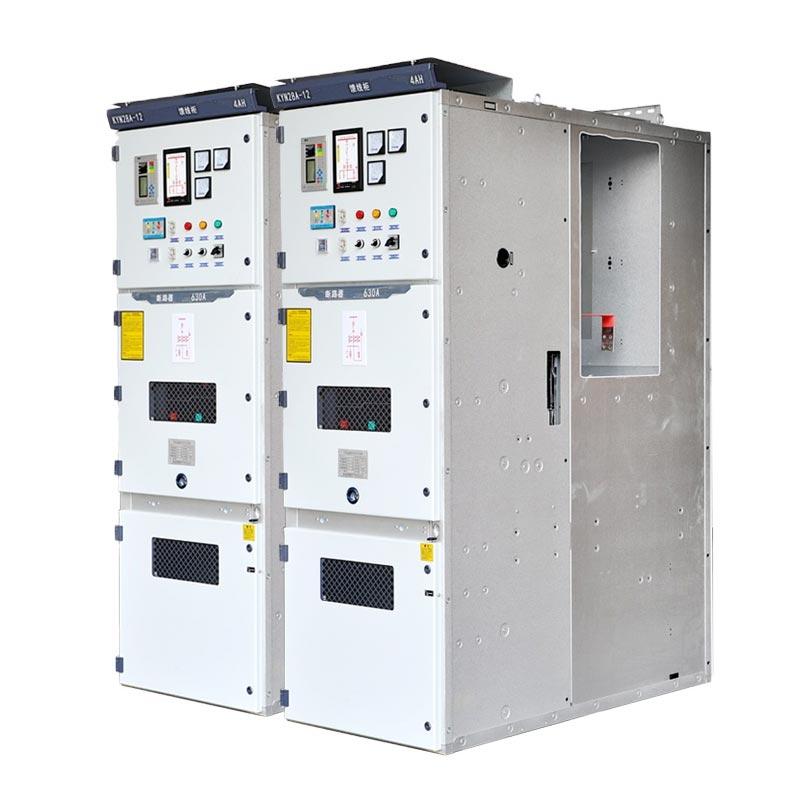

11kV MV Vcb प्यानलहरू औद्योगिक-ग्रेड, उच्च-विश्वसनीय मध्यम-भोल्टेज पावर वितरणको रूपमा स्थित छन्। उपकरण, 11kV र तल भोल्टेज प्रणालीहरूको लागि उपयुक्त, र एकल बसबार, एकल बसबार खण्ड वा डबलमा प्रयोग गर्न सकिन्छ बसबार वास्तुकला। तिनीहरू IEC 60298, IEC 694, GB3906-2006, र जर्मन DIN VDE 0670 जस्ता मापदण्डहरूलाई कडाईका साथ पालन गर्छन्। र सम्पूर्ण प्रक्रियामा मानकीकृत नियन्त्रणको साथ प्रमाणित ISO व्यवस्थापन प्रणाली हो।

कम भोल्टेज स्विचगियर

मध्यम भोल्टेज स्विचगियर

कोर प्यारामिटरहरू र संरचनात्मक हाइलाइटहरू

1. कोर प्यारामिटरहरू

मूल्याङ्कन गरिएको भोल्टेज 11kV (3.6~12kV सँग मिल्दो), थ्री-फेज AC 50/60Hz, रेट गरिएको वर्तमान 630A~2500A (अनुकूलन गर्न सकिने), छोटो सर्किट ब्रेकिंग वर्तमान 25kA ~ 40kA, सुरक्षा स्तर IP4X (इन्क्लोजर), बहु प्रणाली संग उपयुक्त वास्तुकला।

2. संरचनात्मक हाइलाइटहरू

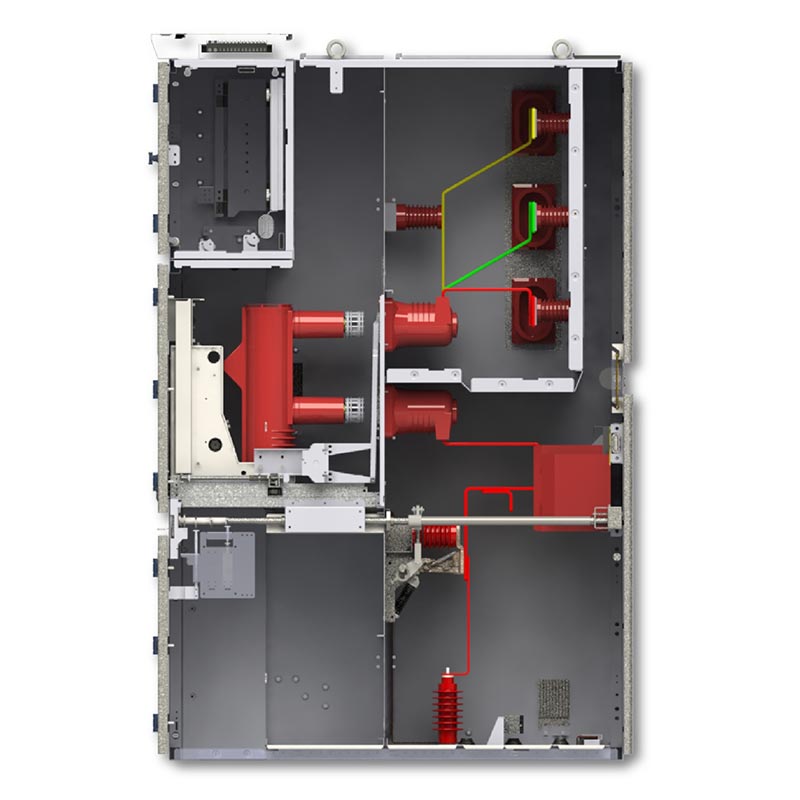

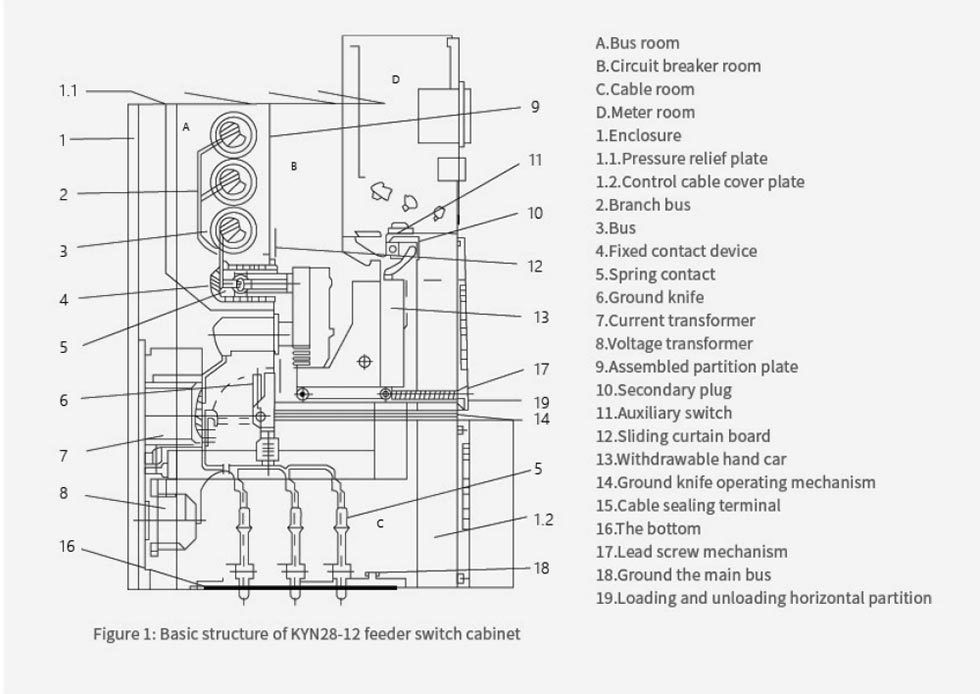

धातुले ढाकिएको निकासी योग्य संरचना, चार स्वतन्त्र डिब्बाहरू, सजिलो मर्मतका लागि केन्द्रमा अवस्थित ह्यान्डकार्ट; एक व्यापक पाँच-प्रूफ सुरक्षा इन्टरलकिङ प्रणाली संग सुसज्जित, मेकानिकल + इलेक्ट्रिकल दोहोरो सुरक्षा, दुरुपयोग हटाउने; बलियो वातावरणीय अनुकूलन क्षमता, विभिन्न इनडोर कार्य अवस्थाहरूको लागि उपयुक्त।

कोर फाइदाहरू

1. भरपर्दो प्रदर्शन: छिटो प्रतिक्रिया संग भ्याकुम सर्किट ब्रेकर, लामो मेकानिकल जीवन, बारम्बार लागि उपयुक्त धेरै परिदृश्यहरूमा सञ्चालन;

2. सुरक्षित र सुविधाजनक: पूर्ण रूपमा संलग्न सुरक्षा, कुशल मर्मतका लागि ह्यान्डकार्ट डिजाइन, बौद्धिक समर्थन गर्दछ टाढाको सञ्चालन र रखरखाव;

3. वैश्विक गुणस्तर: चीन-आधारित निर्माता, मानकीकृत कारखानाले उत्पादन क्षमता र गुणस्तर सुनिश्चित गर्दछ; a को रूपमा उच्च-गुणस्तरको आपूर्तिकर्ता, धेरै क्षेत्रहरूमा निर्यात गर्दछ र पूर्ण-चक्र सेवा प्रदान गर्दछ।

वास्तविक संसार आवेदन मामला

केस 1: दक्षिणपूर्व एशियामा 110kV सबस्टेशनमा 11kV वितरण परियोजना

1. परियोजना पृष्ठभूमि: यो सबस्टेशन यस क्षेत्रमा एक कोर पावर सप्लाई हब हो, स्थिर 11kV पावर चाहिन्छ। वरपरका औद्योगिक पार्क र आवासीय क्षेत्रहरूमा आपूर्ति। उपकरण उच्च विश्वसनीयता र हुनुपर्दछ अनुपालन, र स्थानीय 50Hz पावर प्रणाली संग उपयुक्त हुन।

2. आवेदन समाधान: Usune अनुकूलित 28 KYN28A-12 11kV MV VCB प्यानलहरू, एकल बसबार खण्डित गर्दै वास्तुकला र VS1 भ्याकुम सर्किट ब्रेकरहरूसँग सुसज्जित दोहोरो-सर्किट पावर आपूर्ति आवश्यकताहरू पूरा गर्न।

3. कार्यान्वयनको नतिजा: यसको सञ्चालन भएको तीन वर्षमा, उपकरणहरू बिना नै सञ्चालन भएको छ असफलता, गर्जन र उच्च तापमान जस्ता चरम परिस्थितिहरूमा सफलतापूर्वक धेरै परीक्षणहरू पार गर्दै। यसले सही रूपमा पावर वितरण र दोष संरक्षण पूरा गर्दछ, सबस्टेशनलाई "शून्य पावर आउटेज" प्राप्त गर्न मद्दत गर्दछ। सञ्चालन र मर्मतसम्भार," र स्थानीय विद्युत विभागबाट उच्च मान्यता प्राप्त गरेको छ।

केस २: युरोपेली अटोमोबाइल उत्पादन प्लान्टमा उच्च भोल्टेज पावर वितरण अपग्रेड

1. परियोजना पृष्ठभूमि: कारखानाको मुद्रांकन र चित्रकला कार्यशालाहरूमा पावरको लागि अत्यधिक उच्च आवश्यकताहरू छन् आपूर्ति स्थिरता, 11kV विद्युत वितरण प्रणालीमा स्तरवृद्धि गर्न आवश्यक छ। उपकरण EU को पालना गर्नुपर्छ IEC मापदण्डहरू, मर्मतसम्भार र ठाउँको उपयोगको सहजतालाई पनि विचार गर्दै।

2. आवेदन समाधान: 16 Usune 11kV MV VCB प्यानलहरू छनोट गरियो, केन्द्रमा अवस्थित ह्यान्डकार्ट प्रयोग गरी संरचना, एकल बसबार प्रणालीसँग मिल्दो, र एन्टी-कन्डेन्सेसन हीटर र बुद्धिमानीसँग सुसज्जित तापमान र आर्द्रता निगरानी मोड्युल।

3. कार्यान्वयन परिणामहरू: उपकरणहरू युरोपेली 50Hz/60Hz डुअल-फ्रिक्वेन्सी प्रणालीमा पूर्ण रूपमा अनुकूल हुन्छन्। स्थापनाले सामान्य कार्यशाला उत्पादनलाई असर गर्दैन, र ह्यान्डकार्टलाई मर्मतका लागि तुरुन्तै बाहिर निकाल्न सकिन्छ। अपग्रेड पछि, कारखानाको विद्युत आपूर्ति विफलता दर 90% ले घट्यो, निरन्तर उत्पादन आवश्यकताहरू पूरा गर्दै अटोमोबाइल उत्पादन को।

काम गर्ने वातावरण

1. परिवेश वायु तापमान: अधिकतम +40 डिग्री सेल्सियस, न्यूनतम -10 डिग्री सेल्सियस;
2. सापेक्ष आर्द्रता: दैनिक औसत ≤ 95%, मासिक औसत ≤ 90%;
3.उचाई: ≤ 1000 m;
4. भूकम्पको तीव्रता: ग्रेड 8 भन्दा बढी छैन;
5. उपकरणहरू आगो वा विस्फोटको खतरा, गम्भीर प्रदूषण, रसायनबाट मुक्त स्थानहरूमा जडान गरिनेछ। जंग, र बलियो कम्पन।
6. यदि उपकरणहरू GB मा निर्दिष्ट सामान्य आवश्यकताहरू भन्दा बढी वातावरणीय अवस्थाहरूमा प्रयोग गर्न सकिन्छ भने 3906, सान्दर्भिक व्यवस्था प्रयोगकर्ता र निर्माता द्वारा सहमत हुनेछ।

प्राविधिक विनिर्देशहरू

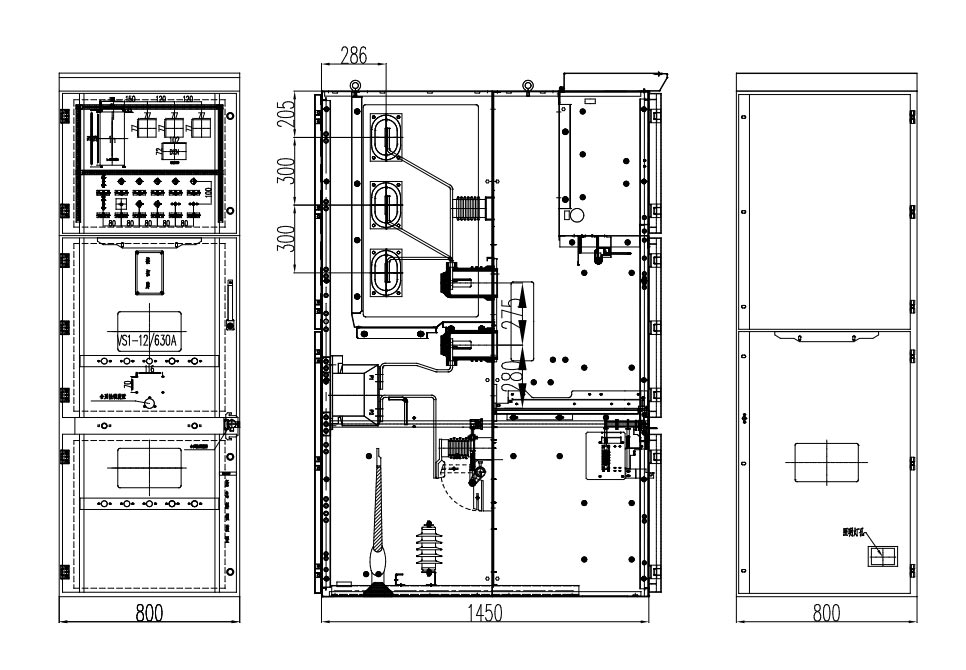

उत्पादन बाह्य आयाम

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

FAQs

Q1: पाँच-गुना इन्टरलकिङ प्रकार्य?

A: मेकानिकल र इलेक्ट्रिकल डुअलको साथ एन्टी-मिसअपरेसन सर्किट ब्रेकर जस्ता पाँच प्रमुख कार्यहरू समावेश गर्दछ। दुरुपयोग रोक्न इन्टरलकिङ।

Q2: के 11kV MV Vcb प्यानलहरू 10kV प्रणालीहरूसँग उपयुक्त छन्?

A: पूर्ण रूपमा उपयुक्त, कुनै परिमार्जन आवश्यक छैन, सीधा अवस्थित उपकरणहरू, र प्यारामिटर अनुकूलन बदल्न सक्छ समर्थित छ।

Q3: निर्यात अनुपालन र बिक्री पछि सेवा?

A: अन्तर्राष्ट्रिय मापदण्डहरू अनुरूप, क्षेत्रीय प्रमाणीकरणहरू अनुकूलित गर्न सकिन्छ; चीनबाट तीव्र प्रतिक्रिया कारखाना, र विश्वव्यापी आउटलेटहरूबाट स्थानीयकृत बिक्री पछि सेवा।

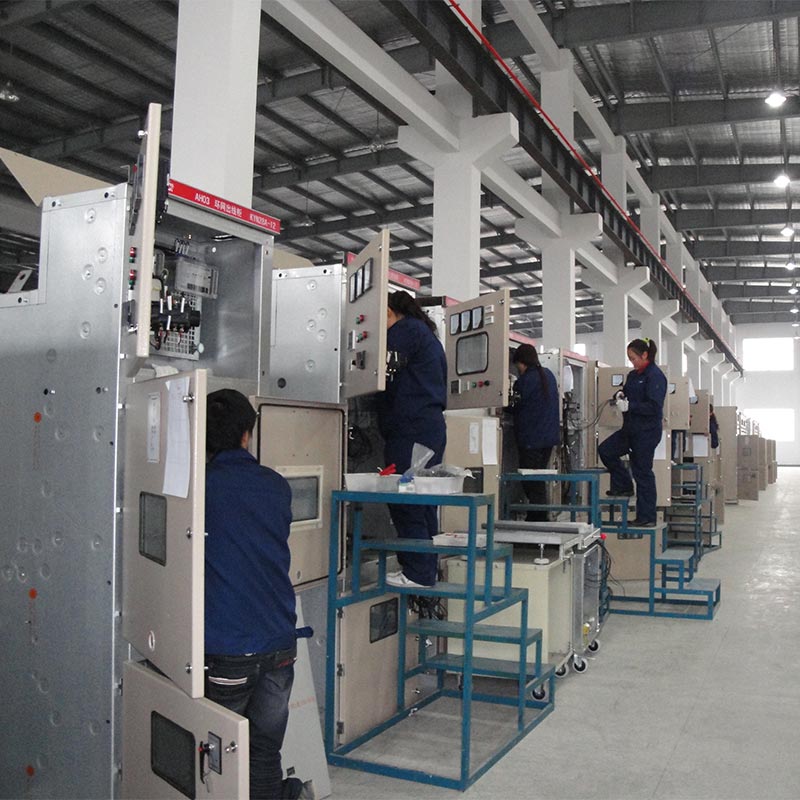

ब्रान्ड र कारखाना शक्ति

Usune 5,000 प्यानल भन्दा बढी को वार्षिक उत्पादन क्षमता संग, चीन मा आफ्नो कोर कारखाना मा निर्भर गर्दछ। घमण्ड गर्छ डिजिटलाइज्ड अन्त-देखि-अन्त व्यवस्थापन, R&D, निर्माण, र बिक्री एकीकृत गर्दै। यसको उत्पादनहरू 30 भन्दा बढी कभर छन् देशहरू, यसलाई विश्वव्यापी ग्राहकहरूको लागि विश्वसनीय मध्यम-भोल्टेज पावर वितरण आपूर्तिकर्ता र निर्माता बनाउँदै।
