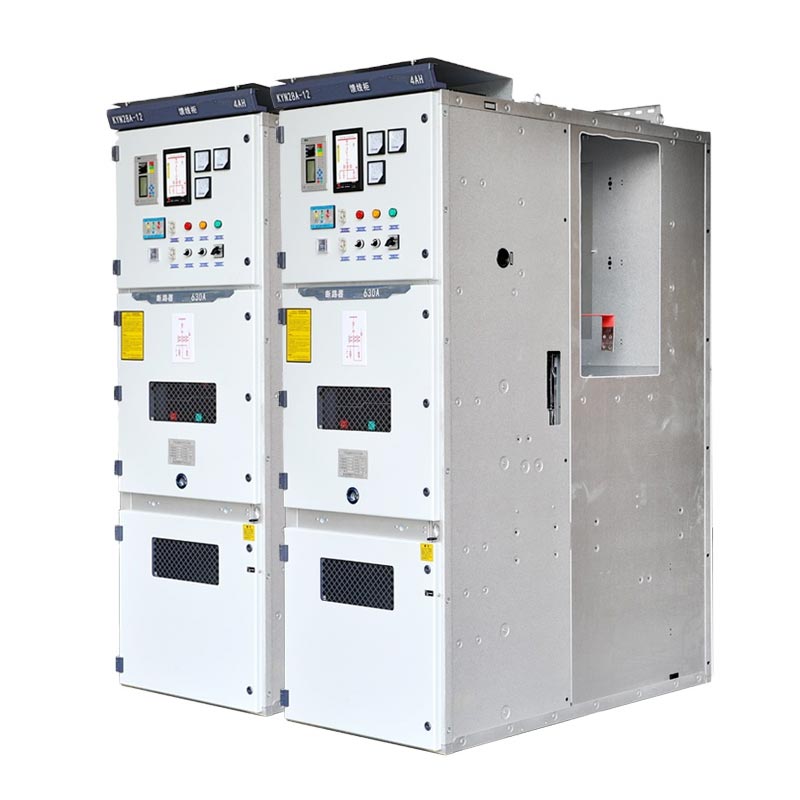

Kyn28 स्विचगियर 12kv

Usune Kyn28 Switchgear 12kV एक इनडोर उच्च भोल्टेज पावर वितरण यन्त्र हो जसमा 3.6kV कभर गर्ने रेटेड भोल्टेजहरू छन्, 7.2kV, र 12kV, 50/60Hz थ्री-फेज AC पावर प्रणालीहरूको लागि उपयुक्त। यो आधुनिक शक्ति मा एक कोर विद्युत उपकरण हो प्रसारण र वितरण, औद्योगिक विद्युत वितरण, र व्यावसायिक भवन विद्युत आपूर्ति क्षेत्र। उत्पादन सर्किट ब्रेकरहरू, बसबारहरू जस्ता कार्यात्मक एकाइहरूलाई पूर्ण रूपमा अलग गर्ने, बख्तरबंद, धातु-बन्द संरचना अपनाउने, केबल, र उपकरण नियन्त्रण। यो डिजाइनले सुरुदेखि नै आर्किङ गल्तीहरूको फैलावटलाई हटाउँछ। यो पनि छ हटाउन सकिने भ्याकुम सर्किट ब्रेकर ट्रलीसँग सुसज्जित, छिटो मर्मत र बन्द नगरी प्रतिस्थापन सक्षम पार्दै बसबार तल, पूर्ण रूपमा सुरक्षित, स्थिर, र कुशल सञ्चालनको लागि पावर प्रणालीहरूको मुख्य आवश्यकताहरू पूरा गर्न र मर्मतसम्भार।

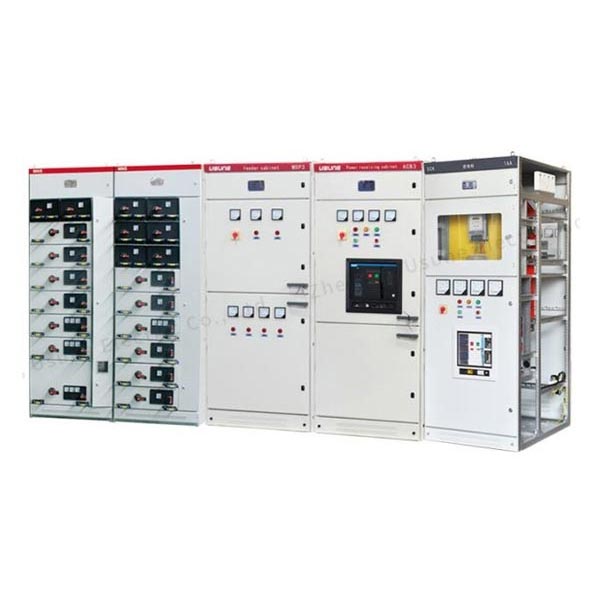

कम भोल्टेज स्विचगियर

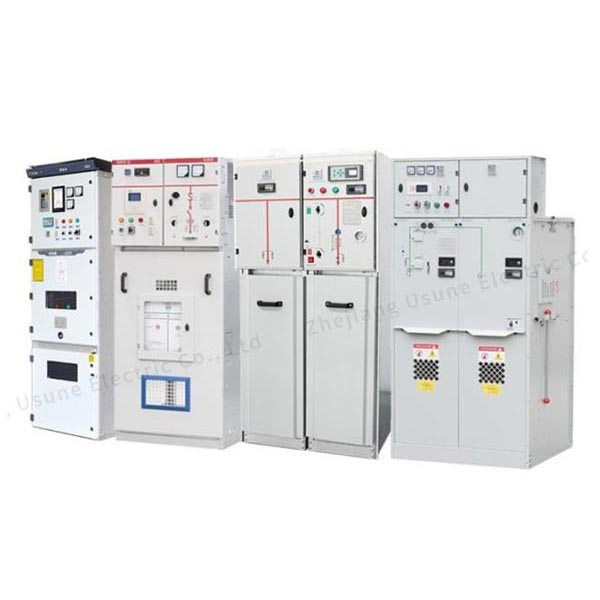

मध्यम भोल्टेज स्विचगियर

कोर प्राविधिक प्यारामिटरहरू

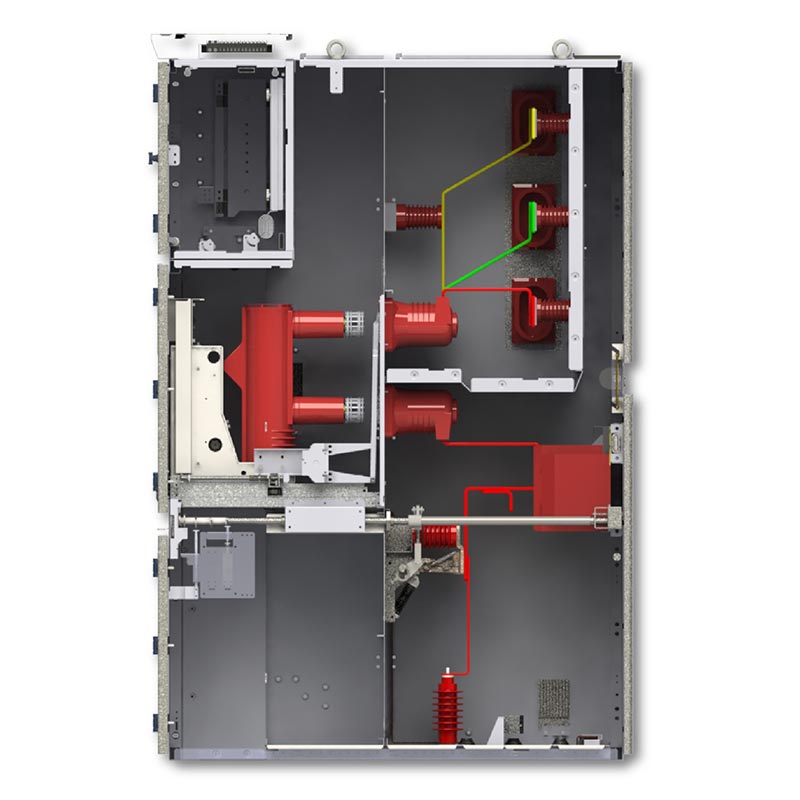

स्वतन्त्र कम्पार्टमेन्ट संरचना

Kyn28 Switchgear 12kV ले सबै-धातु अलगावको साथ एक मोड्युलर डिब्बा डिजाइन अपनाउछ। चार कार्यात्मक क्षेत्रहरू पूर्ण रूपमा स्वतन्त्र छन्, प्रभावकारी रूपमा गल्ती प्रसार रोक्न:

1. सर्किट ब्रेकर डिब्बा: एक भ्याकुम सर्किट ब्रेकर ट्रली स्थापना गर्दछ, सटीक मार्गदर्शन र सुसज्जित सुरक्षित ट्रली आवागमन सुनिश्चित गर्न इन्टरलकिङ मेकानिजम।
2. बसबार डिब्बा: उत्कृष्ट इन्सुलेशन प्रदर्शनको साथ मुख्य र शाखा बसबारहरूको संलग्न लेआउट, बेवास्ता गर्दै चरण-देखि-चरण/चरण-देखि-जमिन सर्ट सर्किटहरूको जोखिम।
3. केबल डिब्बा: प्रशस्त ठाउँ, बहु-सर्किट केबल जडानहरूको लागि उपयुक्त, केबल बिछ्याउने सुविधा, तारहरू, र परीक्षण।
4. उपकरण र नियन्त्रण डिब्बा: सुरक्षा उपकरणहरू, मिटरिङ उपकरणहरू, र नियन्त्रण सर्किट एकीकृत गर्दछ केन्द्रीकृत निगरानी र सञ्चालनका लागि घटकहरू।
5. दबाब राहत यन्त्र: शीर्षमा एक समर्पित दबाब राहत फ्ल्याप संग सुसज्जित, यो चाप छिट्टै छोड्न सक्छ आन्तरिक गल्तीहरूको अवस्थामा दबाब, क्याबिनेट र कर्मचारीहरूको सुरक्षा सुनिश्चित गर्दै।

कोर उत्पादन लाभहरू

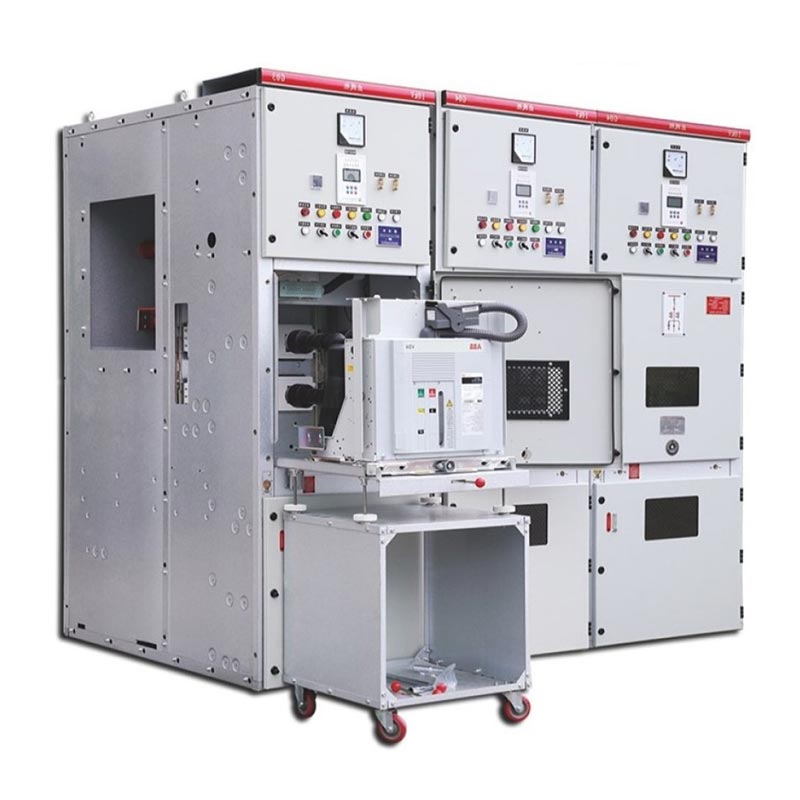

1. हटाउन सकिने ह्यान्डकार्ट डिजाइन

सर्किट ब्रेकर, PT, र आइसोलेटिंग ह्यान्डकार्ट श्रृंखलाहरू पूर्ण रूपमा आदानप्रदानयोग्य छन्। मर्मतसम्भारको समयमा, केवल हटाउनुहोस् दोषपूर्ण ह्यान्डकार्ट र पूरै बसबारलाई विच्छेद नगरी छिटो शक्ति पुनर्स्थापना गर्न स्पेयर ह्यान्डकार्टमा पुश गर्नुहोस्, उल्लेखनीय रूपमा पावर आउटेज मर्मत समय कम गर्दै।

2. व्यापक "पाँच-रोकथाम" मेकानिकल इन्टरलकिङ:

- सर्किट ब्रेकरहरूको आकस्मिक खोल्ने र बन्द गर्न रोक्छ;
- लोड अन्तर्गत सर्किट ब्रेकर ह्यान्डकार्टमा हटाउन/पुस गर्न रोक्छ;
- ऊर्जावान हुँदा ग्राउन्डिङ स्विचको आकस्मिक बन्द हुनबाट रोक्छ;
- ग्राउन्डिङ स्विच बन्द हुँदा आकस्मिक ऊर्जालाई रोक्छ;
- ऊर्जावान कम्पार्टमेन्टहरूमा आकस्मिक प्रवेशलाई रोक्छ।

3. अनुकूलित सुरक्षा र मर्मतसम्भार

सबै-अगाडि सञ्चालन र मर्मत डिजाइनले पछाडि मर्मत ठाउँको आवश्यकतालाई हटाउँछ, प्रभावकारी रूपमा बचत गर्दछ। वितरण कोठा मा भुइँ ठाउँ; क्याबिनेटमा निर्मित कन्डेन्सेशन हीटर छ, उच्च आर्द्रतामा अनुकूलनीय वातावरण, संक्षेपणको कारणले इन्सुलेशन गल्तीहरू रोक्न।

4. उच्च इन्सुलेशन र दोष प्रतिरोध

Kyn28 Switchgear 12kV ले उच्च गुणस्तरको इन्सुलेशन सामग्री र वैज्ञानिक रूपमा स्पेस इन्सुलेशनको प्रयोग गर्दछ, हासिल गर्दै उच्च इन्सुलेशन स्तर। यसले प्रभावकारी रूपमा सर्ट सर्किटहरू, ओभरभोल्टेजहरू, र अन्य विद्युतीय त्रुटिहरूको प्रतिरोध गर्दछ। संयुक्त यसको धातु आर्मर संरचनाको साथ, यसले बलियो चाप नियन्त्रण क्षमताहरू समेट्छ।

मुख्य आवेदन प्रकारहरू

1. आगमन रेखा क्याबिनेट: अपस्ट्रीम स्रोतहरूबाट शक्ति प्राप्त गर्दछ, पावर रिसेप्शन र समग्र सुरक्षा प्रदान गर्दछ।
2. बहिर्गमन लाइन क्याबिनेट: लोड, मोटरहरू, र अन्य टर्मिनल सर्किटहरूमा शक्ति वितरण गर्दछ, सुरक्षा प्रदान गर्दछ।
3. PT र भोल्टेज मापन क्याबिनेट: प्रणाली भोल्टेज निगरानी र overvoltage सुरक्षा प्रदान गर्दछ।
4. मिटरिङ क्याबिनेट: सही ऊर्जा खपत तथ्याङ्कहरूको लागि ऊर्जा मिटरिङ उपकरणहरू एकीकृत गर्दछ।
5. बसबार खण्ड क्याबिनेट: सेग्मेन्ट गरिएको सञ्चालन, अलगाव, र बसबार खण्डहरूको सुरक्षा सक्षम गर्दछ।
6. अलगाव क्याबिनेट: सुरक्षित मर्मत सुनिश्चित गर्दै, विद्युत अलगाव प्रदान गर्दछ।

वास्तविक-विश्व आवेदन केस

केस 1: पूर्वी चीनमा ठूलो डाटा सेन्टरको लागि 10kV पावर वितरण परियोजना

परियोजना आवश्यकताहरू: डाटा केन्द्रलाई 99.99% पावर उपलब्धता र शून्य-गल्ती, अत्यधिक स्थिरता चाहिन्छ। सर्भरहरू जस्ता कोर लोडहरूमा निर्बाध विद्युत आपूर्ति सुनिश्चित गर्न मध्यम-भोल्टेज विद्युत वितरण प्रणाली चिसो उपकरण।

समाधान: Usune Kyn28 Switchgear 12kV इकाइहरू सहित एक पूर्ण विद्युत वितरण प्रणाली निर्माण गरिएको थियो। आगमन क्याबिनेटहरू, मिटरिङ क्याबिनेटहरू, PT क्याबिनेटहरू, र 12 बाहिर जाने क्याबिनेटहरू। यो 40kA सर्ट सर्किट संग सुसज्जित छ ब्रेकिङ क्षमता भ्याकुम सर्किट ब्रेकर र बुद्धिमान एकीकृत सुरक्षा उपकरणहरू द्रुत गल्ती प्राप्त गर्न अलगाव र सटीक गल्ती स्थान।

परिचालन परिणामहरू: 2023 मा यसको कमीशन पछि, प्रणाली 100% को साथ, कुनै त्रुटि बिना सञ्चालन भएको छ। सुरक्षा कार्यहरूमा शुद्धता दर। वार्षिक पावर आउटेज समय 5 मिनेट भन्दा कम छ, पूर्ण रूपमा उच्च भेट्न डाटा केन्द्रको विश्वसनीयता पावर आपूर्ति आवश्यकताहरू र प्रभावकारी रूपमा दशौं को आर्थिक नोक्सान जोगिन बिजुलीको विफलताका कारण करोडौं डलर।

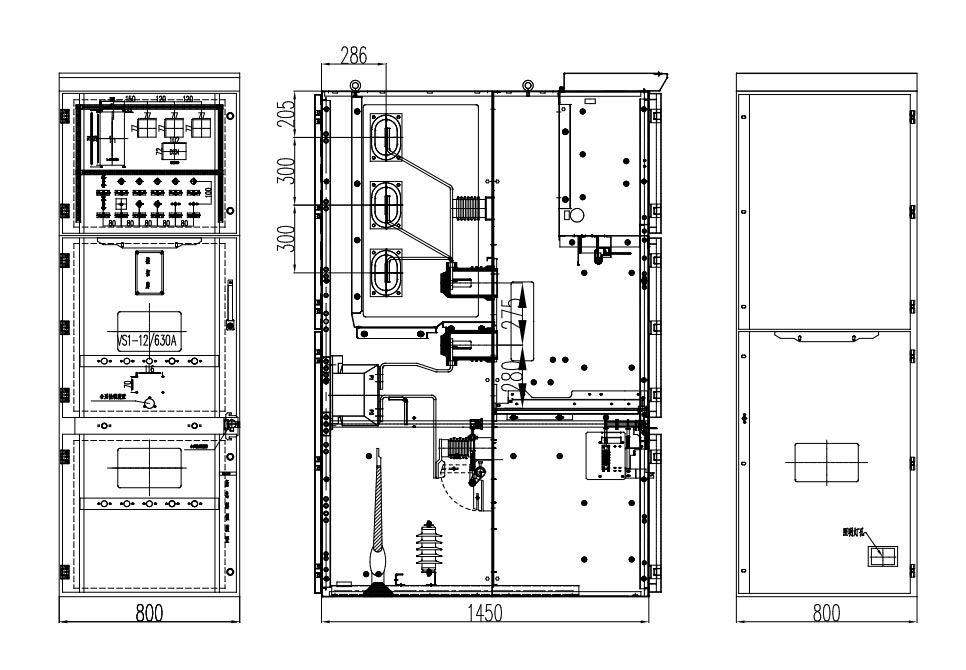

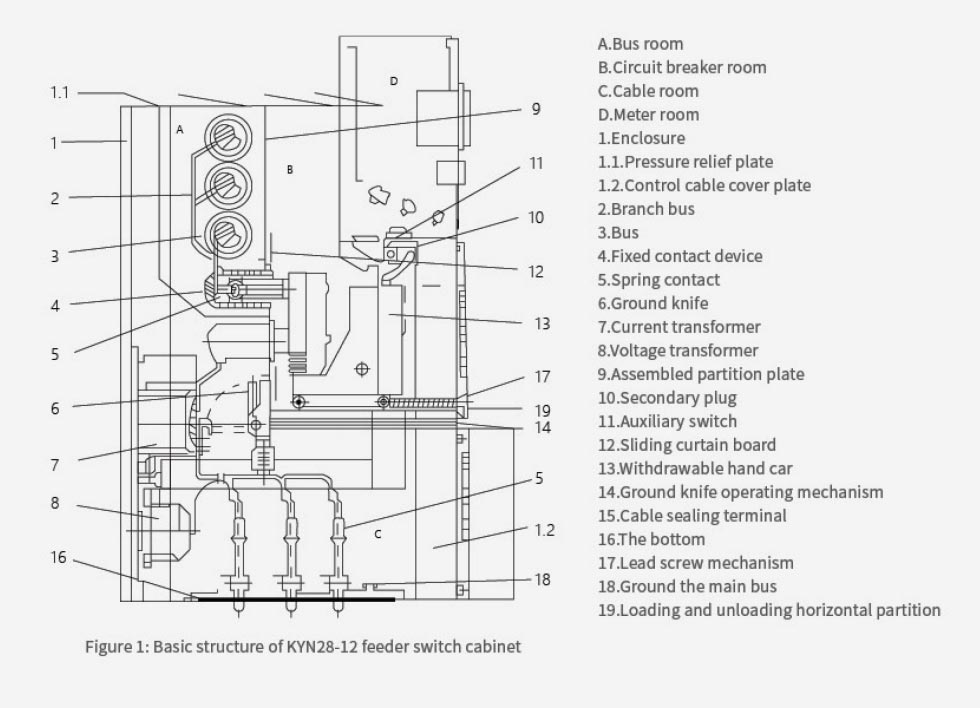

उत्पादन बाह्य आयाम

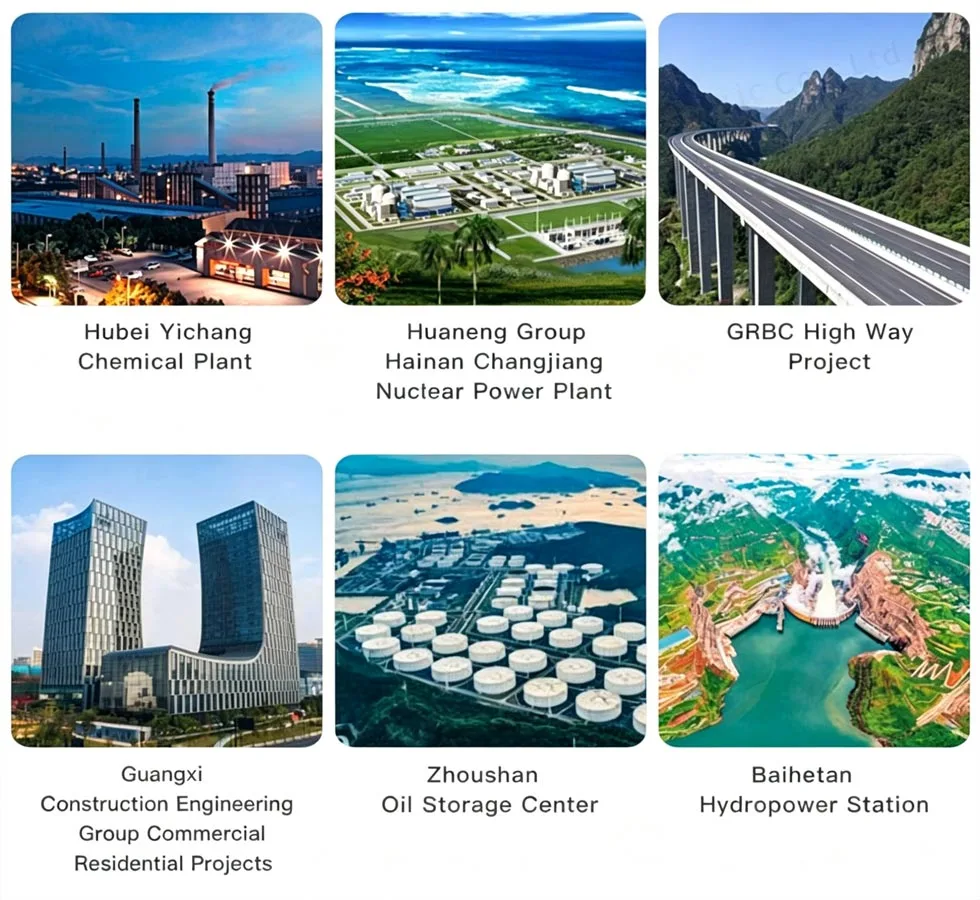

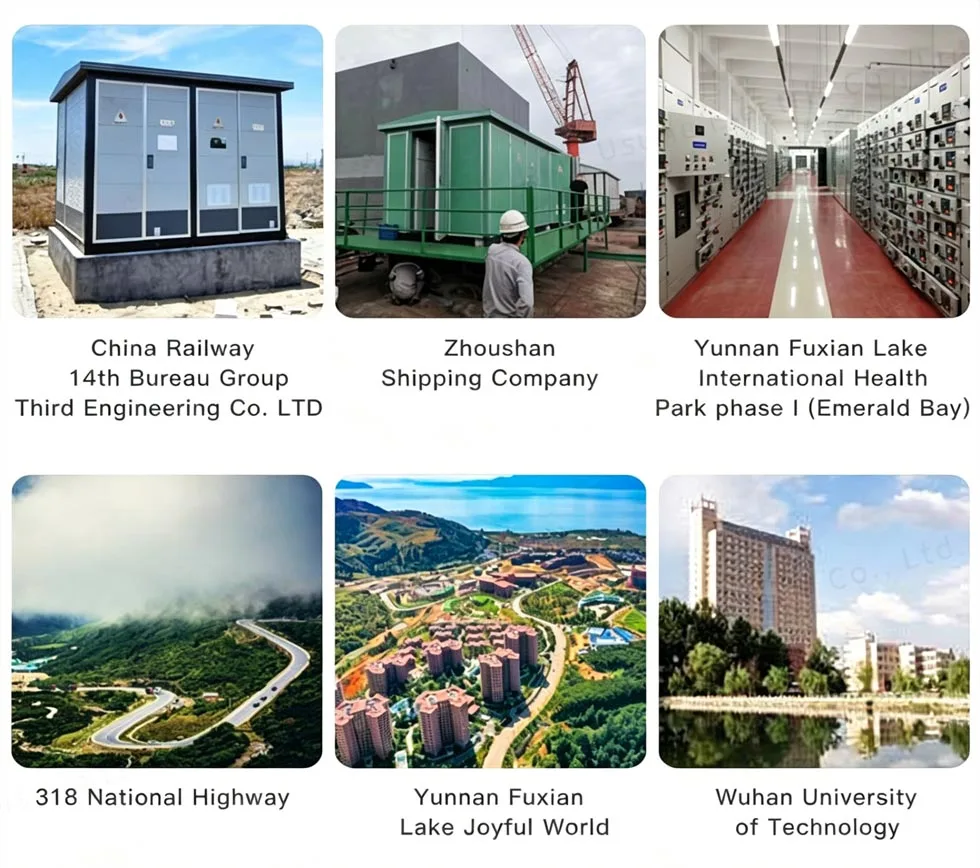

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

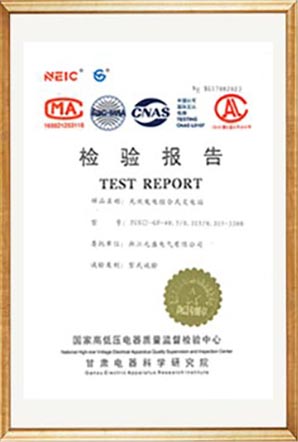

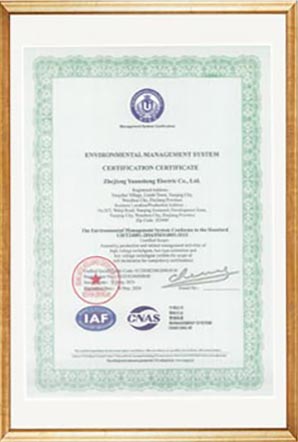

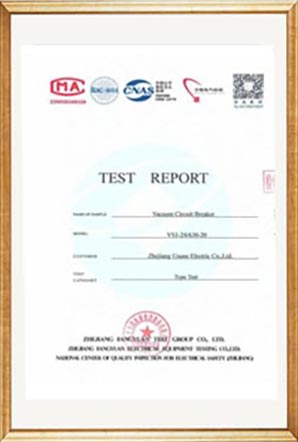

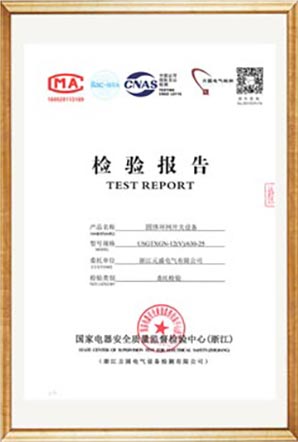

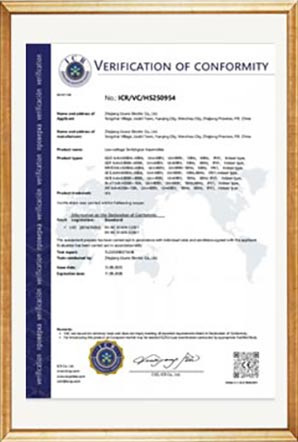

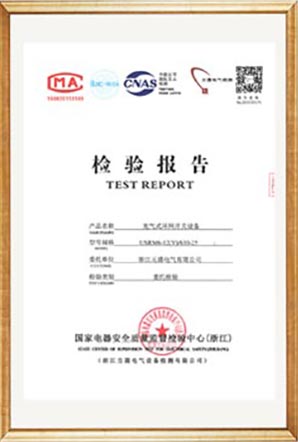

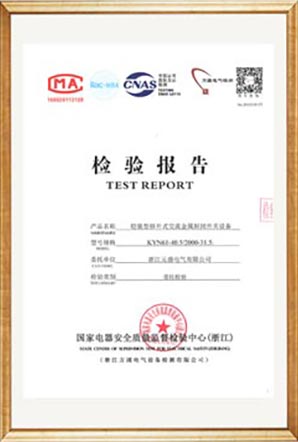

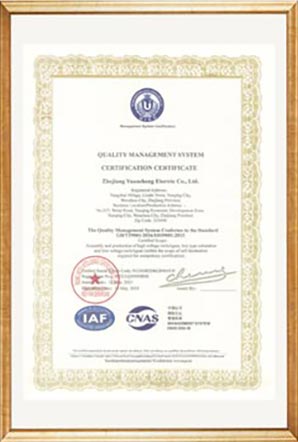

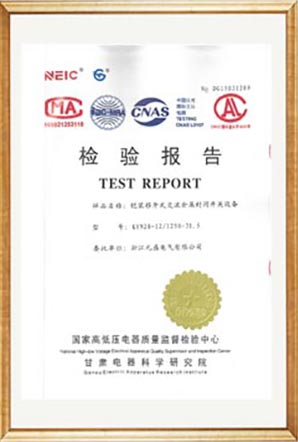

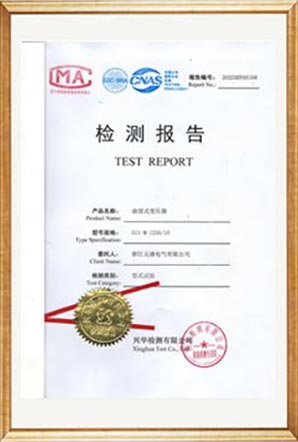

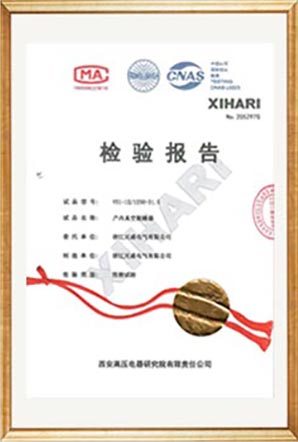

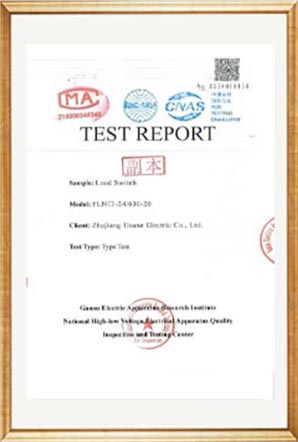

परीक्षण रिपोर्ट

FAQs

Q1: Kyn28 Switchgear 12kV प्रणालीको "फाइभ-प्रूफ" इन्टरलकिङ भनेको मेकानिकली बलियो इन्टरलकिङ मेकानिजम हो, र यसलाई निष्क्रिय गर्न सकिन्छ?

Usune KYN28 स्विचगियरको "फाइभ-प्रूफ" इन्टरलकिङ प्रणालीले विशुद्ध मेकानिकल, जबरजस्ती इन्टरलकिङ डिजाइन प्रयोग गर्छ। कुनै विद्युतीय सहायक अनलक सर्किट बिना, संरचनात्मक रूपमा गलत कार्यको सम्भावनालाई हटाउँदै। मात्र व्यावसायिक मर्मत कर्मचारीहरूले शक्तिको सुरक्षित अवस्थामा विशेष उपकरणहरू प्रयोग गरेर अस्थायी रूपमा यसलाई अनलक गर्न सक्छन् असफलता र ग्राउन्डिङ; यो सामान्य सञ्चालन समयमा अनलक गर्न सकिँदैन। यो पूर्णतया आईईसी र घरेलु शक्ति संग अनुपालन गर्दछ सुरक्षा मापदण्डहरू, अपरेटरहरू र उपकरणहरूको सुरक्षा अधिकतम गर्दै।

Q2: के उत्पादनले सामान्य रूपमा उच्च आर्द्रता र उच्च उचाइ वातावरणमा काम गर्न सक्छ, र के विशेष उपचारहरू छन् आवश्यक छ?

उत्पादनको मानक आर्द्रता सहिष्णुता ≤95% दैनिक औसत र ≤90% मासिक औसत हो। निर्मित कन्डेनसर हीटर स्वचालित रूपमा dehumidifies, सजिलै उच्च आर्द्रता वातावरण ह्यान्डल गर्न। 1000m> उचाइ भएका परिदृश्यहरूको लागि, यो हुन सक्छ पावर उद्योग मापदण्ड अनुसार derating संग प्रयोग गरिन्छ (प्रत्येक 1000m वृद्धि को लागी लगभग 10% derating उचाई)। अनुकूलन-डिजाइन प्रबलित इन्सुलेशन संस्करणहरू क्रिपेज दूरी बढाउन र भेट्न पनि उपलब्ध छन् उच्च-उचाई सुरक्षा सञ्चालन आवश्यकताहरू।
