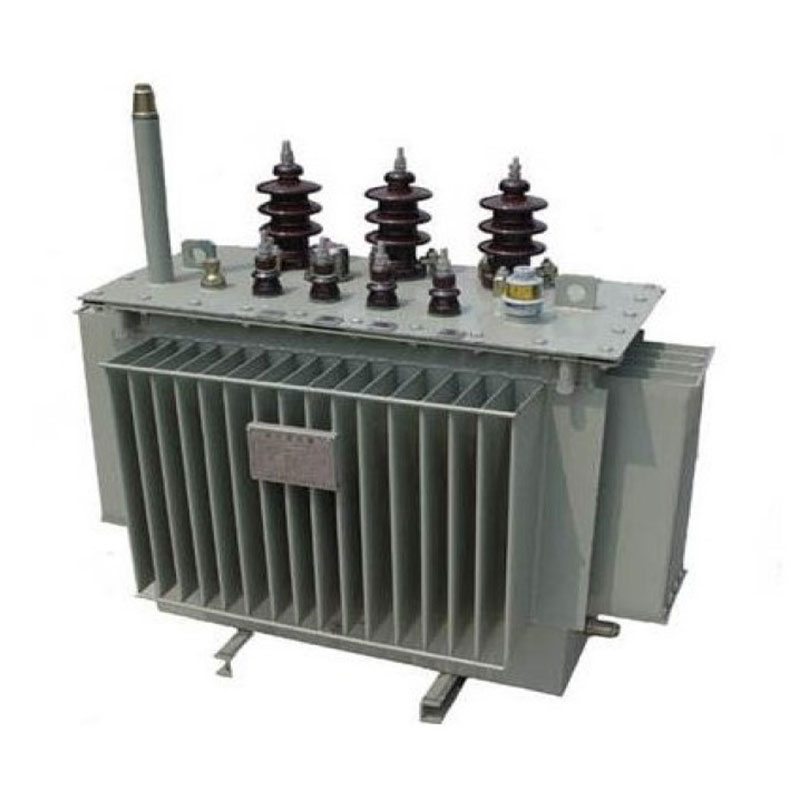

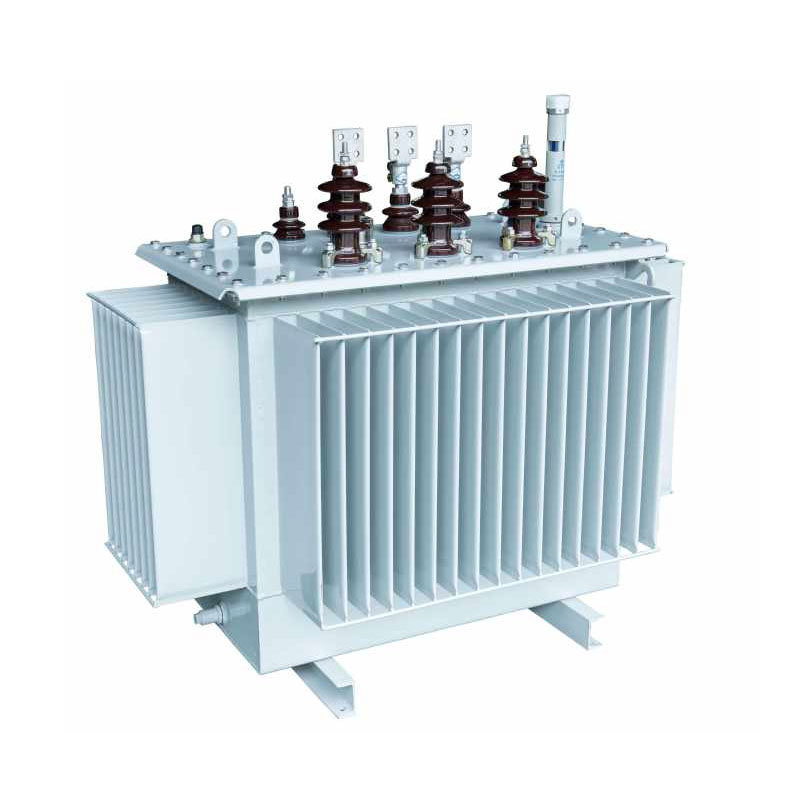

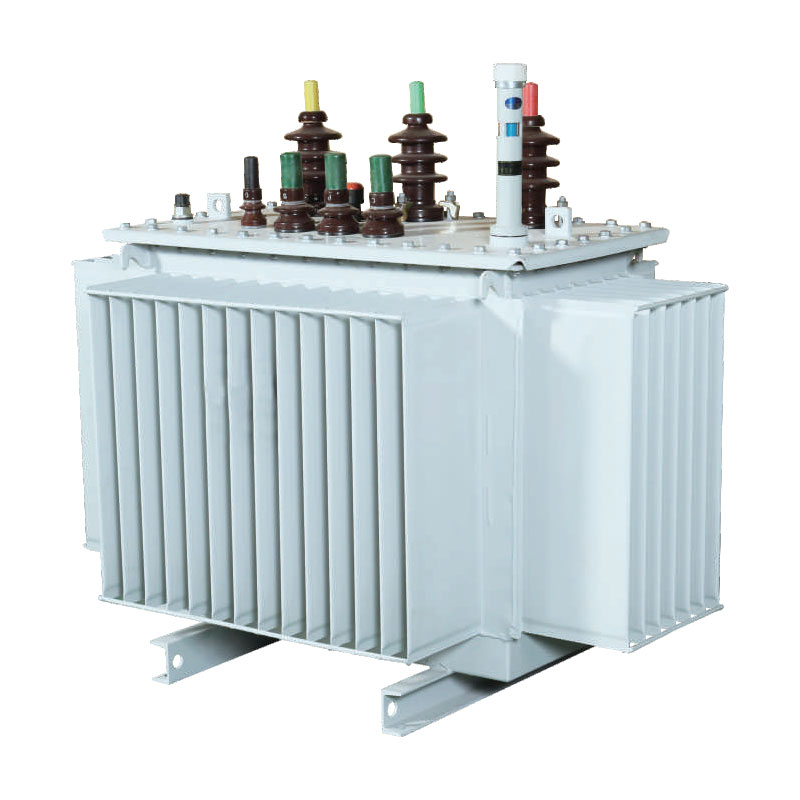

यो 630kVA तेल इमर्स्ड सेल्फ कूल्ड ट्रान्सफर्मरले उच्च प्रदर्शन वितरणको नयाँ पुस्तालाई प्रतिनिधित्व गर्दछ। ट्रान्सफर्मर। यसको कोरले एक समभुज त्रिकोण कन्फिगरेसनमा आधारित 3D घाउ डिजाइन प्रयोग गर्दछ, सबैभन्दा छोटो सुनिश्चित गर्दै र शून्य हावा ग्याप भएका सबै तीन चरणहरूको लागि बराबर-लम्बाइ चुम्बकीय मार्गहरू, जबकि कोर स्तम्भ क्रस-सेक्शन एक सर्कल अनुमानित। परम्परागत उपकरणको तुलनामा, यसले प्रभावकारी रूपमा घाटा र आवाज कम गर्दछ, सटीक प्राप्त गर्दछ थ्री-फेज ब्यालेन्स, तेस्रो हार्मोनिक्सलाई दबाउँछ, र उल्लेखनीय रूपमा अनुकूलित विद्युतीय प्रदर्शन प्रदान गर्दछ।
10kV, 20kV, र 36kV को समर्थन भोल्टेज स्तरहरू, एकाइले तेलमा डुबेको सेल्फ-कूलिंग विधि प्रयोग गर्दछ जसलाई कुनै आवश्यक पर्दैन। बाह्य शीतलन उपकरण, सजिलो सञ्चालन र मर्मतका साथै विभिन्न काम गर्न बलियो अनुकूलनता सुनिश्चित गर्दै सर्तहरू। यो व्यापक रूपमा शहरी र ग्रामीण ग्रिड, औद्योगिक र खानी उद्यम, र एकीकृत सबस्टेशन मा प्रयोग गरिन्छ। अनुप्रयोगहरू। एक परिपक्व आपूर्ति श्रृंखला द्वारा समर्थित, Usune - एक भरपर्दो पावर उपकरण आपूर्तिकर्ता - मानकीकृत प्रदान गर्दछ, उच्च-गुणस्तरका उत्पादनहरू र विश्वव्यापी ग्राहकहरूलाई व्यापक समर्थन सेवाहरू।
कोर उच्च पारगम्यता अनाज-उन्मुख सिलिकन स्टिल पानाहरूबाट निर्माण गरिएको छ, आयातित GEORG प्रयोग गरेर प्रशोधन गरिएको छ। चुम्बकीय सर्किट एयर ग्यापहरू पूर्ण रूपमा हटाउनको लागि क्रस-काटन उपकरण र 45° सिमलेस स्प्लिसिङ प्रविधि। द पानाहरू बहु-चरण गोलाकार क्रस-सेक्शनमा बनाइन्छ, उल्लेखनीय रूपमा चुम्बकीय अनिच्छा, नो-लोड कम गर्दै घाटा, र सञ्चालन शोर। यो डिजाइनले परम्परागत ट्रान्सफर्मरहरूमा सामान्य समस्याहरू समाधान गर्छ — जस्तै तीन-चरण असंतुलन र उच्च हानि - जसले गर्दा दीर्घकालीन, कम खपत सञ्चालन सुनिश्चित गर्दछ।
उच्च भोल्टेज घुमाउरो एक बेलनाकार संरचना को उपयोग गर्दछ, जबकि कम भोल्टेज घुमावट बीच एक विकल्प प्रदान गर्दछ बेलनाकार र पन्नी कन्फिगरेसनहरू विशेष अपरेटिङ अवस्थाहरू अनुरूप। यो डिजाइनले चुम्बकीय प्रवाहलाई अनुकूलन गर्दछ वितरण, प्रभावकारी रूपमा सर्ट-सर्किट र बिजुली सर्जको लागि उपकरणको प्रतिरोध बढाउँदै। स्थानीयकृत ओभरहेटिंग रोक्न। यसले उच्च परिचालन स्थिरता र हस्तक्षेप प्रतिरोध सुनिश्चित गर्दछ, यसलाई बनाउँछ औद्योगिक साइटहरू र बाहिरी पावर ग्रिड जस्ता जटिल वातावरणका लागि उपयुक्त।
ट्याङ्की एक विशेष नालीदार ट्यांक उत्पादन लाइन र प्रयोग गरी सटीक कोल्ड-रोल्ड स्टीलबाट निर्मित छ एक एन्टी-जंग सतह कोटिंग फिचर गर्दछ, यसले तेल एक्सपोजर जस्ता कठोर परिस्थितिहरूको सामना गर्न सक्षम पार्छ। रासायनिक जंग। नालीदार डिजाइनले अनुकूली विरूपणको साथ कुशल गर्मी अपव्ययलाई जोड्दछ क्षमताहरु; यसले इन्सुलेट तेलको थर्मल विस्तार र संकुचन समायोजन गर्दछ, पूर्ण हावा कायम राख्छ तेल बुढ्यौली रोक्न सील, र महत्त्वपूर्ण रूपमा उपकरणको सेवा जीवन विस्तार गर्दछ।
630kVA तेल इमर्स्ड सेल्फ कूल्ड ट्रान्सफर्मरले क्लास ए इन्सुलेशन संरचनालाई केन्द्रित उच्च र कम भोल्टेज windings। अन्तर-कुंडल इन्सुलेशनले कम्पोजिट डिजाइनको प्रयोग गर्छ—सानोसँग पेपरबोर्ड आस्तीनहरू संयोजन गर्दै तेल अन्तरहरू - उच्च डाइलेक्ट्रिक शक्ति र उत्कृष्ट सील प्रदर्शन सुनिश्चित गर्न। यो डिजाइन प्रभावकारी रूपमा कम गर्छ सुरक्षा जोखिमहरू जस्तै चुहावट, सर्ट-सर्किट, र इन्सुलेशन ब्रेकडाउन, 24-घण्टा निरन्तर सञ्चालनलाई समर्थन गर्दछ, र राष्ट्रिय शक्ति सुरक्षा मापदण्डहरूको पालना गर्दछ।
630kVA तेल इमर्स्ड सेल्फ कूल्ड ट्रान्सफर्मरले असाधारण ऊर्जा बचत र कार्बन घटाउने क्षमता प्रदान गर्दछ। मानकीकृत सूत्रहरूले वार्षिक बिजुली लागत र कार्बन उत्सर्जनको सटीक गणनाको लागि अनुमति दिन्छ। कर्पोरेट ऊर्जा दक्षता अपग्रेड र लागत व्यवस्थापनको लागि डाटा-संचालित समर्थन। मूल सूत्रहरू निम्नानुसार छन्:
1. वार्षिक बिजुली लागत सूत्र: वार्षिक बिजुली लागत (CNY/वर्ष) = [नो-लोड घाटा (kW) + लोड घाटा (kW) × (औसत
लोड फ्याक्टर)²] × ३६५ × २४ × बिजुली मूल्य
2. वार्षिक CO₂ उत्सर्जन सूत्र: वार्षिक कार्बन उत्सर्जन (kg) = [नो-लोड घाटा (kW) + लोड घाटा (kW) × (औसत लोड
कारक)²] × ३६५ × २४ × कार्बन उत्सर्जन कारक (kg-CO₂/kWh)
परम्परागत, पुरानो ट्रान्सफर्मरहरूको तुलनामा, यो उत्पादनले कम नो-लोड र लोड घाटाहरू समावेश गर्दछ, उल्लेखनीय रूपमा हरित ऊर्जा अपग्रेड नीतिहरूसँग पङ्क्तिबद्ध रूपमा बिजुली लागत र कार्बन उत्सर्जन घटाउने। यो उच्च प्रदान गर्दछ आर्थिक र वातावरणीय मूल्य दुवै प्रदान गर्दै, दीर्घकालीन सञ्चालन र छोटो भुक्तानी अवधिको लागि लागत-प्रभावकारिता।
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च भोल्टेज ट्याप दायरा | LV (kV) | भेक्टर समूह | नो-लोड हानि (kW) | लोड हानि (किलोवाट) | नो-लोड वर्तमान (%) | प्रतिबाधा (%) | कुल वजन (किग्रा) | L×W×H (मिमी) | स्थापना केन्द्र / स्थापना प्वाल (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
100 | ६३०/६०० | 1.8 | 4.0 | 335 | 1030×690×860 | ४००x४००/४xφ१४ |
| 50 | 130 | ९१०/८७० | 1.6 | 410 | 1045×700×925 | ४००x४००/४×φ१४ | |||||
| 63 | 150 | १०९०/१०४० | 1.5 | 460 | 1075×710×940 | ४००x४००/४×φ१४ | |||||
| 80 | 180 | १३१०/१२५० | 1.4 | 490 | 1080×715×995 | ४००×४००/४×φ१९ | |||||
| 100 | 200 | १५८०/१५०० | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | १८९०/१८०० | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | २३१०/२२०० | 1.1 | 695 | 1155×755×1050 | ५५०×५५०/४×φ१९ | |||||
| 200 | 340 | २७३०/२६०० | 1 | 790 | 1200×770×1075 | ५५०×५५०/४×φ१९ | |||||
| 250 | 400 | ३२००/३०५० | 0.9 | 930 | 1240×800×1100 | ५५०×५५०/४xφ१९ | |||||
| 315 | 480 | ३८३०/३६५० | 0.8 | 1110 | 1305×840×1120 | ५५०×५५०/४×φ१९ | |||||
| 400 | 570 | ४५२०/४३०० | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | ५४१०/५१५० | 0.7 | 1510 | १५०० × ९९० × ११९५ | ६६०×६६०/४×φ१९ | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | १७०५×११४०×१३६० | ८२०×८२०/४×φ१९ | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | ८२०×८२०/४×φ१९ | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | ८२०×८२०/४×φ१९ | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | ८२०×८२०/४×φ१९ | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | ८२०×८२०/४×φ१९ | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
नोट: 500 kVA र तलको मूल्याङ्कन क्षमता भएका ट्रान्सफोमरहरूको लागि, तालिकाको र्याम्प माथिको लोड घटाइ हो। लागू हुन्छ Dyn11 जडान समूह, र र्याम्प तलको लोड हानि Yyn0 जडान समूहमा लागू हुन्छ।
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च भोल्टेज ट्याप दायरा | LV (kV) | भेक्टर समूह | नो-लोड हानि (kW) | लोड हानि (किलोवाट) | नो-लोड वर्तमान (%) | प्रतिबाधा (%) | कुल वजन (किग्रा) | L×W×H (मिमी) | स्थापना केन्द्र / स्थापना प्वाल (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | ६३०/६०० | 1.8 | 4.0 | 345 | ११७५ × ६८५ × ९२५ | ४००×४००/४xφ१४ |
| 50 | 100 | ९१०/८७० | 1.6 | 430 | 1190×700×985 | ४००×४००/४xφ१४ | |||||
| 63 | 110 | १०९०/१०४० | 1.5 | 500 | 1210×710×1015 | ४००×४००/४xφ१४ | |||||
| 80 | 130 | १३१०/१२५० | 1.4 | 570 | 1240×730×1080 | ४००×४००/४xφ१९ | |||||
| 100 | 150 | १५८०/१५०० | 1.3 | 590 | १२५५ × ७३० × १०९५ | 400×400(550)4×Q19 | |||||
| 125 | 170 | १८९०/१८०० | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | २३१०/२२०० | 1.1 | 755 | 1330×760×1275 | ५५०×५५०/४xφ१९ | |||||
| 200 | 240 | २७३०/२६०० | 1 | 870 | 1360×770×1300 | ५५०×५५०/४xφ१९ | |||||
| 250 | 290 | ३२००/३०५० | 0.9 | 1035 | 1390×800×1340 | ५५०×५५०/४xφ१९ | |||||
| 315 | 340 | ३८३०/३६५० | 0.8 | 1200 | 1440×820×1375 | ५५०×५५०/४xφ१९ | |||||
| 400 | 410 | ४५२०/४३०० | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | ५४१०/५१५० | 0.7 | 1590 | १५४५×९५०×१४४५ | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | ८२०×८२०/४xφ१९ | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | ८२०×८२०/४×φ१९ | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | ८२०×८२०/४xφ१९ | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | ८२०×८२०/४xφ१९ | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | २५४०×१२९०×२२२५ | ८२०×८२०/४xφ१९ | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च भोल्टेज ट्याप दायरा | LV (kV) | भेक्टर समूह | नो-लोड हानि (kW) | लोड हानि (किलोवाट) | नो-लोड वर्तमान (%) | प्रतिबाधा (%) | कुल वजन (किग्रा) | L×W×H (मिमी) | स्थापना केन्द्र / स्थापना प्वाल (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | ५०५/४८० | 1.8 | 4.0 | 390 | 1210×705×935 | ४००×४००/४×φ१४ |
| 50 | 100 | ७३०/६९५ | 1.6 | 495 | 1255×715×1020 | ४००×४००/४×φ१४ | |||||
| 63 | 110 | ८७०/८३० | 1.5 | 540 | १२४०×७२५×१०४५ | ४००×४००/४×φ१४ | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | ४००×४००/४×φ१९ | |||||
| 100 | 150 | १२६५/१२०० | 1.3 | 685 | १२९५ × ७५० × ११२० | 40×40(550)14×019 | |||||
| 125 | 170 | १५१०/१४४० | 1.2 | 775 | १३४५×७६०×१२८५ | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | ५५०×५५०/४×φ१९ | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | ५५०×५५०/४×φ१९ | |||||
| 250 | 290 | २५६०/२४४० | 0.9 | 1130 | 1450×810×1360 | ५५०×५५०/४×φ१९ | |||||
| 315 | 340 | ३०६५/२९२० | 0.8 | 1320 | 1495×830×1410 | ५५०×५५०/४×φ१९ | |||||
| 400 | 410 | ३६१५/३४४० | 0.7 | 1445 | १५१० × ८४० × १४३५ | ६६०×६६०/४×φ१९ | |||||
| 500 | 480 | ४३३०/४१२० | 0.7 | 1735 | १५५५×८५५×१४९५ | ६६०×६६०/४×φ१९ | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | १६५५×९०५×१६१० | ६६०×६६०/४×φ१९ | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | ८२०×८२०/४×φ१९ | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | ८२०×८२०/४×φ१९ | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | ८२०×८२०/४×φ१९ | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | ८२०×८२०/४×φ१९ | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | ८२०×८२०/४×φ१९ | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | २३१५×१२१०×२६७० | 1070×1070/4×φ19 |
Zhejiang मा ग्रामीण ग्रिड स्तरवृद्धि परियोजनामा, पुरानो, उच्च घाटा उपकरणहरू ब्याचहरूमा प्रतिस्थापन गरियो। सम्बोधन गर्दै महत्त्वपूर्ण लोड उतार-चढ़ाव, तीन-चरण असंतुलन, र अत्यधिक हार्मोनिक्स जस्ता मुद्दाहरू, यो उत्पादन - भोल्टेज स्थिरीकरण र सन्तुलनको लागि 3D घाउ कोरको फाइदाहरू लिने - मौलिक रूपमा सुधारिएको बिजुली आपूर्ति गुणस्तर। फिल्ड मापनले प्रति एकाइ नो-लोड हानिमा 30% भन्दा बढीको कमी र 40% गिरावट देखायो वितरण क्षेत्रको लागि बिजुली आपूर्ति विफलता दर। एकाई जटिल ग्रामीण सञ्चालनको लागि राम्रोसँग उपयुक्त छ सर्तहरू, ऊर्जा-कुशल ग्रिड अपग्रेडको सुविधा।
Suzhou मा एक भारी शुल्क ट्रक चार्जिङ स्टेशन समर्थन गर्न यस ट्रान्सफर्मर मोडेल को धेरै एकाइहरू तैनात चार्जिङ पाइल्सको बारम्बार सुरु/रोक्नु र अचानक लोड परिवर्तनहरू समावेश गर्ने कार्यहरू। उत्कृष्ट गर्मी संग अपव्यय कार्यसम्पादन (तेलमा डुबेको सेल्फ-कूलिङ), ट्रान्सफर्मरले स्थिर र नियन्त्रित कुण्डल कायम राख्छ पूर्ण-लोड सञ्चालनको समयमा अत्यधिक तातो-सम्बन्धित यात्राहरू बिना तापमान। यसले 24-घण्टा निर्बाध सुनिश्चित गर्दछ स्टेशन सञ्चालन, प्रभावकारी रूपमा मर्मत र डाउनटाइमसँग सम्बन्धित लागतहरू कम गर्दै।
उत्पादनले सबै मुख्यधारा उच्च-भोल्टेज मूल्याङ्कनहरू (10kV, 20kV, र 36kV) समर्थन गर्दछ र अनुप्रयोगहरूको लागि उपयुक्त छ। जस्तै शहरी र ग्रामीण ग्रिड स्तरोन्नति, औद्योगिक र खानी विद्युत वितरण, चार्जिङ स्टेशन, र पूर्वनिर्मित वा मोड्युलर सबस्टेशनहरू। यसले बाहिरीका लागि उपयुक्त फ्यान-रहित, तेलमा डुबेको सेल्फ-कूलिङ डिजाइन सुविधा दिन्छ स्थापना; यो तापमान चरम, धुलो, र हल्का जंग प्रतिरोधी छ, असाधारण अनुकूलन क्षमता प्रदान गर्दै विभिन्न परिचालन अवस्थाहरूमा।
उत्पादनको मुख्य ऊर्जा-बचत सुविधा यसको थ्रीडी ग्यापलेस घाव कोर संरचना हो, जसले चुम्बकीयलाई उल्लेखनीय रूपमा कम गर्छ। सर्किट, नो-लोड, र लोड घाटा, प्रभावकारी रूपमा हार्मोनिक र गर्मी-सम्बन्धित घाटा कम गर्दा। मानक अन्तर्गत सञ्चालन अवस्था, यसले समग्र ऊर्जा खपतलाई पारंपरिक उपकरणको तुलनामा २०%–३०% घटाउँछ। समान क्षमता। यसले वार्षिक बिजुली लागतमा उल्लेखनीय बचत र कार्बन उत्सर्जनमा कमी ल्याउनेछ, पङ्क्तिबद्ध गर्दै हरित ऊर्जा नीतिहरू र उत्कृष्ट दीर्घकालीन आर्थिक लाभहरू प्रदान गर्दै।
उपकरणले हावा-पृथक नालीदार तेल ट्याङ्की र कक्षा ए एन्टी-कोरोसन इन्सुलेशन सामग्रीहरू प्रयोग गर्दछ, जुन तेल र एकाइको बुढ्यौलीलाई उल्लेखनीय रूपमा रोक्छ, जसले मानक भन्दा लामो सेवा जीवनको परिणाम दिन्छ ट्रान्सफर्मर। यसले कम विफलता दर र झटका र हस्तक्षेपको लागि बलियो प्रतिरोधको गर्व गर्दछ। नियमित मर्मतसम्भार तेलको स्तर र इन्सुलेशन स्थितिको आवधिक जाँच मात्र चाहिन्छ, O&M सरल र लागत-प्रभावी-आदर्श बनाउँदै दीर्घकालीन, निर्बाध सञ्चालन आवश्यक परिदृश्यहरूको लागि।
