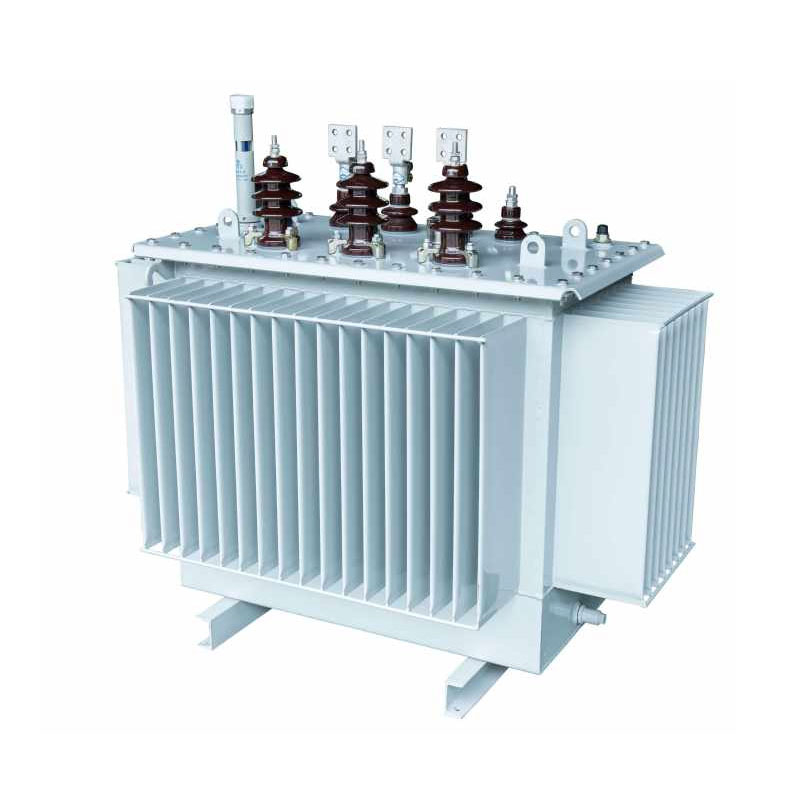

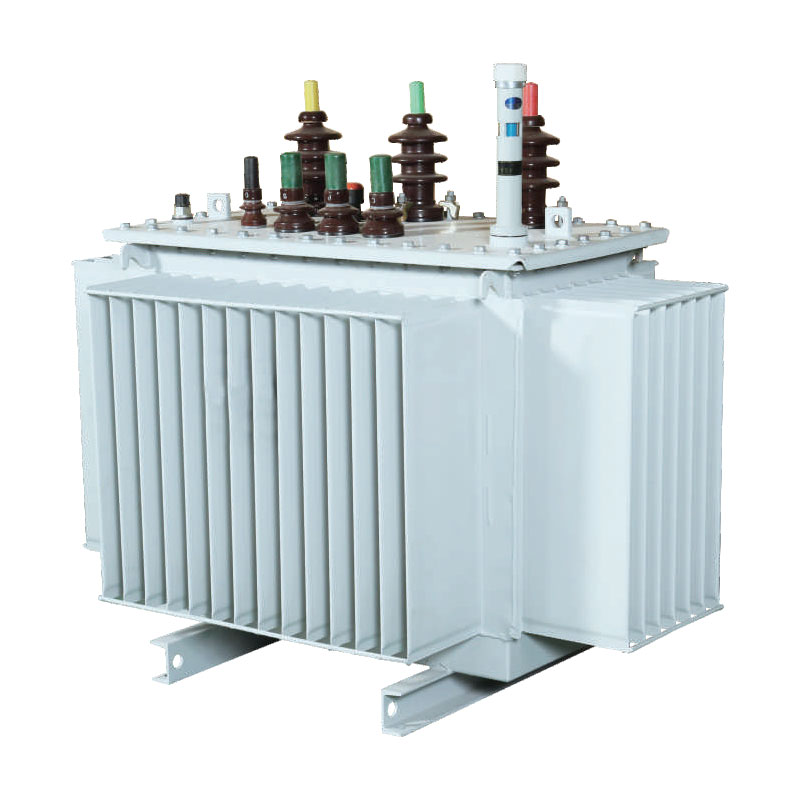

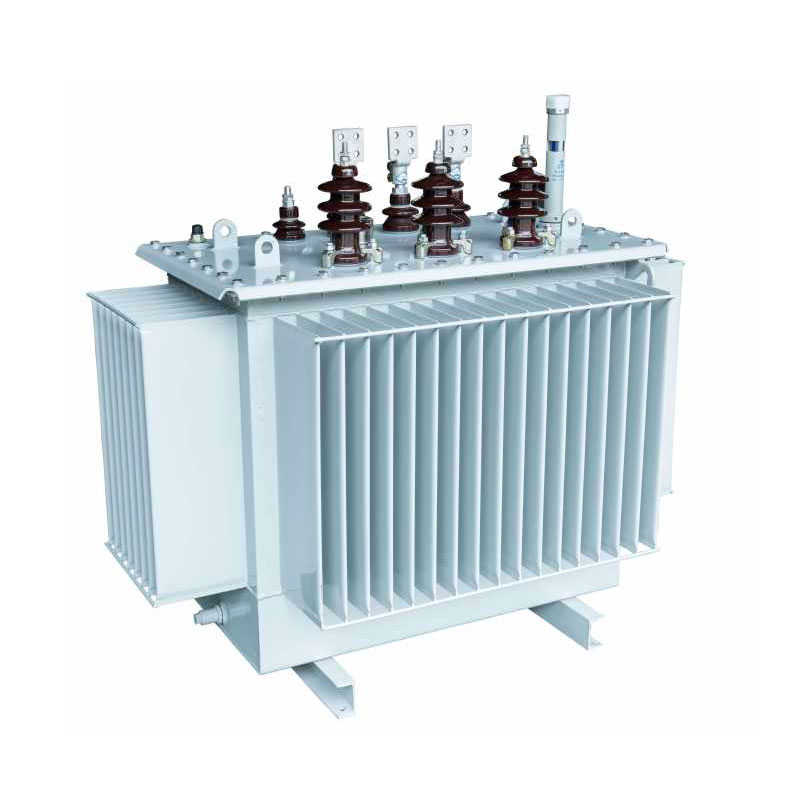

Usune 1600kVA तेल डुबे वितरण ट्रान्सफर्मर पारंपरिक मा पाइने सामान्य समस्याहरु लाई सम्बोधन गर्न अनुकूलित छ ट्रान्सफर्मरहरू, जस्तै उच्च हानि, अत्यधिक आवाज, तीन-चरण असंतुलन, र खराब वातावरणीय अनुकूलनता। कोर एक 3D घाउ लेआउट एक समभुज त्रिकोण गठन को उपयोग; चुम्बकीय सर्किट तीन बराबर लम्बाइ संग, ग्यापलेस छ चुम्बकीय मार्गहरू जुन दूरीमा न्यूनतम छन्। कोर स्तम्भ क्रस-सेक्शन एक गोलाकार आकारमा पुग्छ, महत्त्वपूर्ण रूपमा चुम्बकीय पारगम्यता दक्षता बृद्धि गर्दै, मौलिक रूपमा नो-लोड घाटा र परिचालन आवाज कम गर्दै, सटीक प्राप्त गर्दै तीन-चरण सन्तुलन, र हार्मोनिक हस्तक्षेप कम गर्दै।
10kV, 20kV, र 36kV भोल्टेज अनुप्रयोगहरूको लागि उपयुक्त, उत्पादन मानकीकृत सुविधाहरूमा सटीक-निर्मित छ। र कठोर, व्यापक परीक्षणबाट गुज्रिन्छ। यसले स्थिर प्रदर्शन, बलियो ओभरलोड प्रतिरोध, र उच्च सुविधा दिन्छ परिचालन सुरक्षा, यसलाई पूर्वनिर्मित वा मोड्युलर सबस्टेशनहरू र रुचाइएको एकीकरणको लागि एक आदर्श विकल्प बनाउँदै आधुनिक स्मार्ट ग्रिड अपग्रेडको लागि समाधान।
कोरले उच्च पारगम्यता, कम घाटा अनाज-उन्मुख सिलिकन स्टिल पानाहरू प्रयोग गर्दछ, आयातित पश्चिम प्रयोग गरेर प्रशोधन गरिन्छ। जर्मन जर्ज ट्रान्सभर्स काट्ने उपकरण र 45° सिमलेस स्प्लिसिङ प्रविधि। सिलिकन स्टिल पानाहरू बनाइन्छ एक बहु-चरण गोलाकार क्रस-सेक्शन संरचनामा, चुम्बकीय सर्किट एयर ग्यापहरू पूर्ण रूपमा हटाउँदै र कम गर्दै चुहावट प्रवाह हानि, जसले गर्दा प्रभावकारी रूपमा सञ्चालन आवाज र नो-लोड बिजुली खपत कम हुन्छ। समग्र कोर संरचना कम्प्याक्ट र उच्च चुम्बकीय संतृप्ति प्रतिरोध संग स्थिर छ, दीर्घकालीन, चिल्लो उपकरण सुनिश्चित गर्दै सञ्चालन।
1600kVA तेल इमर्स्ड डिस्ट्रिब्युसन ट्रान्सफर्मरले विभेदित घुमाउरो डिजाइन प्रयोग गर्दछ: उच्च-भोल्टेज घुमाउरो बेलनाकार संरचना फिचर गर्दछ, जबकि कम भोल्टेज घुमाउरो दुवै बेलनाकार र पन्नी-प्रकार समर्थन गर्दछ कन्फिगरेसनहरू। यो डिजाइनले सर्ट सर्किट र बिजुलीको लागि उपकरणको प्रतिरोधलाई महत्त्वपूर्ण रूपमा बढाउँछ स्ट्राइकहरू, कुण्डल विरूपण रोक्न वा वर्तमान सर्जको कारणले क्षति। उच्च र को केन्द्रित व्यवस्था कम भोल्टेज कोइलले चुम्बकीय सर्किट वितरणलाई अनुकूलन गर्दछ, अधिक समान शक्ति प्रसारण सुनिश्चित गर्दछ र व्यापक रूपमा समग्र परिचालन दक्षता सुधार गर्दै।
ट्याङ्की विशेष नालीदार ट्याङ्की उत्पादन लाइन प्रयोग गरेर उच्च परिशुद्धता कोल्ड-रोल्ड स्टीलबाट बनाइएको छ। यसको सतह पेट्रोकेमिकल-ग्रेड एन्टी-कोरोसन कोटिंगको साथ समाप्त हुन्छ, जसले तेलको लागि दीर्घकालीन प्रतिरोध प्रदान गर्दछ र रासायनिक क्षरण, यसलाई विभिन्न कठोर औद्योगिक वातावरणको लागि उपयुक्त बनाउने। नालीदार संरचनाले सेवा गर्दछ दोहोरो उद्देश्य: यसले पूर्ण-लोड अपरेशनको समयमा तापमान वृद्धिलाई स्थिर गर्न कुशल तातो अपव्ययलाई सुविधा दिन्छ। ट्रान्सफर्मर तेलको थर्मल विस्तार र संकुचनलाई पनि समायोजन गर्दा। पूर्ण रूपमा छापिएको संरचना एकाइलाई हावाबाट अलग गर्दछ, इन्सुलेट तेलको उमेर ढिलो गर्दै र उपकरणको विस्तारमा उल्लेखनीय रूपमा विस्तार गर्दछ। सेवा जीवन।
एकाइले क्लास ए इन्सुलेशन प्रणाली प्रयोग गर्दछ, उच्च डाइलेक्ट्रिक शक्ति र उत्कृष्ट द्वारा विशेषता उच्च तापमान प्रतिरोध। उच्च र कम भोल्टेज कुण्डलहरू केन्द्रित रूपमा व्यवस्थित गरिएको, अन्तर-कुंडल अन्तर एक समग्र संरचना प्रयोग गर्दछ - सानो तेल अन्तराल संग कागज ट्यूब म्यान संयोजन - आन्तरिक अनुकूलन गर्न इन्सुलेशन लेआउट र इन्सुलेशन हटाउनुहोस् "मृत क्षेत्रहरू।" यसले प्रभावकारी रूपमा भोल्टेज प्रतिरोध क्षमता बढाउँछ र इन्सुलेशन स्थिरता, डाइलेक्ट्रिक ब्रेकडाउन र डिस्चार्ज दोषहरू रोक्न, जसले सुरक्षित र भरपर्दो सुनिश्चित गर्दछ दीर्घकालीन सञ्चालन।
Usune 1600kVA तेल इमर्स्ड डिस्ट्रिब्युसन ट्रान्सफर्मरले उत्कृष्ट ऊर्जा बचत कार्यसम्पादन प्रदान गर्दछ, जसले प्रयोगकर्ताहरूको लागि वार्षिक बिजुली लागत र कार्बन उत्सर्जनलाई उल्लेखनीय रूपमा घटाउँछ। निम्न कोर सूत्रहरूले उपकरणको परिचालन मूल्यको सटीक परिमाणीकरणको लागि अनुमति दिन्छ:
1. वार्षिक विद्युत लागत सूत्र: वार्षिक लागत (CNY/वर्ष) = [नो-लोड घाटा (kW) + लोड घाटा (kW) × (औसत लोड फ्याक्टर)²] × 365 दिन × 24 घण्टा × विद्युत मूल्य
2. कार्बन उत्सर्जन सूत्र: वार्षिक CO₂ उत्सर्जन = [नो-लोड घाटा (kW) + लोड घाटा (kW) × (औसत लोड कारक)²] × 365 दिन × 24 घण्टा × कार्बन उत्सर्जन कारक (kg-CO₂/kWh)
उही विशिष्टताहरूको परम्परागत ट्रान्सफर्मरहरूको तुलनामा, यो उत्पादनले कम नो-लोड र लोड हानिहरू सुविधा दिन्छ। 60% औसत लोड कारकको साथ सामान्य औद्योगिक सञ्चालन अवस्थाहरूमा, यो एकाइले महत्त्वपूर्ण बिजुली बचत प्राप्त गर्दछ, प्रत्यक्ष रूपमा कर्पोरेट ऊर्जा लागत घटाउँछ र कार्बन उत्सर्जन घटाउँछ। यसले "दोहोरो कार्बन" नीति आवश्यकताहरूसँग पङ्क्तिबद्ध गर्दछ, प्रयोगकर्ताहरूको लागि आर्थिक र वातावरणीय मूल्य दुवै सिर्जना गर्दछ।
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च भोल्टेज ट्याप दायरा | LV (kV) | भेक्टर समूह | नो-लोड हानि (kW) | लोड हानि (किलोवाट) | नो-लोड वर्तमान (%) | प्रतिबाधा (%) | कुल वजन (किग्रा) | L×W×H (मिमी) | स्थापना केन्द्र / स्थापना प्वाल (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
100 | ६३०/६०० | 1.8 | 4.0 | 335 | 1030×690×860 | ४००x४००/४xφ१४ |
| 50 | 130 | ९१०/८७० | 1.6 | 410 | 1045×700×925 | ४००x४००/४×φ१४ | |||||
| 63 | 150 | १०९०/१०४० | 1.5 | 460 | 1075×710×940 | ४००x४००/४×φ१४ | |||||
| 80 | 180 | १३१०/१२५० | 1.4 | 490 | 1080×715×995 | ४००×४००/४×φ१९ | |||||
| 100 | 200 | १५८०/१५०० | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | १८९०/१८०० | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | २३१०/२२०० | 1.1 | 695 | 1155×755×1050 | ५५०×५५०/४×φ१९ | |||||
| 200 | 340 | २७३०/२६०० | 1 | 790 | 1200×770×1075 | ५५०×५५०/४×φ१९ | |||||
| 250 | 400 | ३२००/३०५० | 0.9 | 930 | 1240×800×1100 | ५५०×५५०/४xφ१९ | |||||
| 315 | 480 | ३८३०/३६५० | 0.8 | 1110 | 1305×840×1120 | ५५०×५५०/४×φ१९ | |||||
| 400 | 570 | ४५२०/४३०० | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | ५४१०/५१५० | 0.7 | 1510 | १५०० × ९९० × ११९५ | ६६०×६६०/४×φ१९ | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | १७०५×११४०×१३६० | ८२०×८२०/४×φ१९ | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | ८२०×८२०/४×φ१९ | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | ८२०×८२०/४×φ१९ | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | ८२०×८२०/४×φ१९ | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | ८२०×८२०/४×φ१९ | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
नोट: 500 kVA र तलको मूल्याङ्कन क्षमता भएका ट्रान्सफोमरहरूको लागि, तालिकाको र्याम्प माथिको लोड घटाइ हो। लागू हुन्छ Dyn11 जडान समूह, र र्याम्प तलको लोड हानि Yyn0 जडान समूहमा लागू हुन्छ।
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च भोल्टेज ट्याप दायरा | LV (kV) | भेक्टर समूह | नो-लोड हानि (kW) | लोड हानि (किलोवाट) | नो-लोड वर्तमान (%) | प्रतिबाधा (%) | कुल वजन (किग्रा) | L×W×H (मिमी) | स्थापना केन्द्र / स्थापना प्वाल (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | ६३०/६०० | 1.8 | 4.0 | 345 | ११७५ × ६८५ × ९२५ | ४००×४००/४xφ१४ |
| 50 | 100 | ९१०/८७० | 1.6 | 430 | 1190×700×985 | ४००×४००/४xφ१४ | |||||
| 63 | 110 | १०९०/१०४० | 1.5 | 500 | 1210×710×1015 | ४००×४००/४xφ१४ | |||||
| 80 | 130 | १३१०/१२५० | 1.4 | 570 | 1240×730×1080 | ४००×४००/४xφ१९ | |||||
| 100 | 150 | १५८०/१५०० | 1.3 | 590 | १२५५ × ७३० × १०९५ | 400×400(550)4×Q19 | |||||
| 125 | 170 | १८९०/१८०० | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | २३१०/२२०० | 1.1 | 755 | 1330×760×1275 | ५५०×५५०/४xφ१९ | |||||
| 200 | 240 | २७३०/२६०० | 1 | 870 | 1360×770×1300 | ५५०×५५०/४xφ१९ | |||||
| 250 | 290 | ३२००/३०५० | 0.9 | 1035 | 1390×800×1340 | ५५०×५५०/४xφ१९ | |||||
| 315 | 340 | ३८३०/३६५० | 0.8 | 1200 | 1440×820×1375 | ५५०×५५०/४xφ१९ | |||||
| 400 | 410 | ४५२०/४३०० | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | ५४१०/५१५० | 0.7 | 1590 | १५४५×९५०×१४४५ | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | ८२०×८२०/४xφ१९ | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | ८२०×८२०/४×φ१९ | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | ८२०×८२०/४xφ१९ | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | ८२०×८२०/४xφ१९ | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | २५४०×१२९०×२२२५ | ८२०×८२०/४xφ१९ | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च भोल्टेज ट्याप दायरा | LV (kV) | भेक्टर समूह | नो-लोड हानि (kW) | लोड हानि (किलोवाट) | नो-लोड वर्तमान (%) | प्रतिबाधा (%) | कुल वजन (किग्रा) | L×W×H (मिमी) | स्थापना केन्द्र / स्थापना प्वाल (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | ५०५/४८० | 1.8 | 4.0 | 390 | 1210×705×935 | ४००×४००/४×φ१४ |
| 50 | 100 | ७३०/६९५ | 1.6 | 495 | 1255×715×1020 | ४००×४००/४×φ१४ | |||||
| 63 | 110 | ८७०/८३० | 1.5 | 540 | १२४०×७२५×१०४५ | ४००×४००/४×φ१४ | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | ४००×४००/४×φ१९ | |||||
| 100 | 150 | १२६५/१२०० | 1.3 | 685 | १२९५ × ७५० × ११२० | 40×40(550)14×019 | |||||
| 125 | 170 | १५१०/१४४० | 1.2 | 775 | १३४५×७६०×१२८५ | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | ५५०×५५०/४×φ१९ | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | ५५०×५५०/४×φ१९ | |||||
| 250 | 290 | २५६०/२४४० | 0.9 | 1130 | 1450×810×1360 | ५५०×५५०/४×φ१९ | |||||
| 315 | 340 | ३०६५/२९२० | 0.8 | 1320 | 1495×830×1410 | ५५०×५५०/४×φ१९ | |||||
| 400 | 410 | ३६१५/३४४० | 0.7 | 1445 | १५१० × ८४० × १४३५ | ६६०×६६०/४×φ१९ | |||||
| 500 | 480 | ४३३०/४१२० | 0.7 | 1735 | १५५५×८५५×१४९५ | ६६०×६६०/४×φ१९ | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | १६५५×९०५×१६१० | ६६०×६६०/४×φ१९ | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | ८२०×८२०/४×φ१९ | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | ८२०×८२०/४×φ१९ | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | ८२०×८२०/४×φ१९ | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | ८२०×८२०/४×φ१९ | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | ८२०×८२०/४×φ१९ | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | २३१५×१२१०×२६७० | 1070×1070/4×φ19 |
एक पेशेवर र भरपर्दो पावर उपकरण आपूर्तिकर्ताको रूपमा, Usune को 1600kVA 10kV तेल-इमर्स्ड वितरण ट्रान्सफर्मर थियो। Donghai टाउन, Lufeng, Guangdong मा शहरी-ग्रामीण ग्रिड नवीकरण परियोजना मा सफलतापूर्वक तैनात। स्थापना अपर्याप्त विद्युत क्षमता र अस्थिर आपूर्ति सम्बन्धी स्थानीय समस्याहरूलाई प्रभावकारी रूपमा समाधान गर्ने।
स्तरवृद्धि हुनु अघि, क्षेत्रको परम्परागत वितरण उपकरणमा पर्याप्त क्षमताको अभाव थियो; शिखर गर्मी को समयमा माग, भोल्टेज ड्रप र ओभरलोड-प्रेरित यात्राहरू जस्ता मुद्दाहरू सामान्य थिए, गम्भीर रूपमा आवासीय बिजुलीलाई असर गर्दै साना र लघु उद्यमहरूको प्रयोग र सञ्चालन। 2026 मा, स्थानीय विद्युत आपूर्ति ब्यूरोले ग्रिड अपग्रेड सुरु गर्यो परियोजना। उत्पादन प्रदर्शन, ऊर्जा बचत क्षमताहरू, र परिचालनको बहु-आयामी तुलना पछि स्थिरता, तिनीहरूले Usune को उच्च दक्षता तेल डुबे वितरण ट्रान्सफर्मर चयन गरे।
परियोजनाले पूर्वनिर्मित सबस्टेसन स्थापना मोडेल प्रयोग गर्यो। एक पटक कमिसन भएपछि, उपकरणहरू - द्वारा विशेषता कम हानि, कम आवाज, र उत्कृष्ट तीन-चरण सन्तुलनले प्रभावकारी रूपमा यस क्षेत्रको बिजुली आपूर्ति अवरोधहरू हटाउँछ। एकाइ उच्च-तापमान, उच्च-भार ग्रीष्मकालीन अवस्थाहरूमा असामान्य आवाज वा हार्मोनिक बिना स्थिर रूपमा सञ्चालन गर्दछ। हस्तक्षेप। मापन गरिएको तथ्याङ्कले मानक ट्रान्सफर्मर बैठकको तुलनामा उपकरणको हानि धेरै कम रहेको देखाउँछ राष्ट्रिय मानक; वार्षिक ग्रिड बिजुली लागत 18% भन्दा बढीले घट्यो, कार्बन उत्सर्जनमा कमीको साथ। यो स्थिर बिजुली आपूर्तिले बासिन्दाहरूको लागि भरपर्दो बिजुली र स्थानीय प्रशोधनको लागि निरन्तर उत्पादन सुनिश्चित गर्दछ उद्यमहरू, पूर्वी गुआंग्डोंगमा ऊर्जा बचत ग्रिड नवीकरणको लागि बेन्चमार्कको रूपमा परियोजना स्थापना गर्दै।
उत्पादन लाइनले 10kV, 20kV, र 36kV को भोल्टेज स्तरहरू समावेश गर्दछ, असाधारण अनुकूलन क्षमता प्रदान गर्दै। यो मुख्य रूपमा छ शहरी-ग्रामीण ग्रिड स्तरवृद्धि, औद्योगिक र खानी उद्यमहरूको लागि विद्युत वितरण, र प्रयोग रासायनिक र खाद्य प्रशोधन प्लान्टहरू जस्ता कठोर औद्योगिक वातावरण। यो पूर्वनिर्मित संग उपयुक्त छ घेरा र संयुक्त सबस्टेशनहरू, र टनेल इन्जिनियरिङ जस्ता परिदृश्यहरूको उच्च-बिजुली आपूर्ति मागहरू पूरा गर्दछ। परियोजनाहरू र ठूला व्यावसायिक परिसरहरू।
समान क्षमताको परम्परागत ट्रान्सफर्मरहरूको तुलनामा, यो उत्पादनले चार मुख्य फाइदाहरू प्रदान गर्दछ: पहिलो, थ्रीडी ग्यापलेस चुम्बकीय सर्किटको साथ घाउ कोर डिजाइन कम घाटा र कम शोरमा परिणाम; दोस्रो, अनुकूलित कुण्डल र इन्सुलेशन संरचनाले उत्कृष्ट सर्ट-सर्किट प्रतिरोध र बढाइएको परिचालन सुरक्षा प्रदान गर्दछ; तेस्रो, द औद्योगिक-ग्रेड, जंग-प्रतिरोधी नालीदार तेल ट्याङ्की कठोर परिचालन अवस्थाहरूको लागि उपयुक्त छ र सुनिश्चित गर्दछ लामो सेवा जीवन; र चौथो, सटीक तीन-चरण सन्तुलनले तेस्रो-अर्डर हार्मोनिक्सलाई दबाउँछ, थप सुनिश्चित गर्दै स्थिर बिजुली आपूर्ति गुणस्तर।
उपकरणमा पूरै सिल गरिएको तेल ट्याङ्की संरचना छ जसले इकाईलाई हावाबाट अलग गर्छ, जसले गर्दा उमेर ढिलो हुन्छ। इन्सुलेट तेलको र 20 वर्ष भन्दा बढीको सेवा जीवन सक्षम गर्दै। एक परिपक्व, भरपर्दो डिजाइन र एक अत्यन्तै कम विफलता दर, एकाइलाई बारम्बार मर्मत आवश्यक पर्दैन - केवल तेल स्तर र सञ्चालनको आवधिक जाँचहरू शोर आवश्यक छ। परम्परागत ट्रान्सफर्मरहरूको तुलनामा, यसले श्रम र सम्बन्धित सामग्री लागतलाई उल्लेखनीय रूपमा घटाउँछ सञ्चालन र मर्मतसम्भारको साथ, यसको सम्पूर्ण जीवनचक्रमा उच्च लागत-प्रभावकारिता प्रदान गर्दै।
