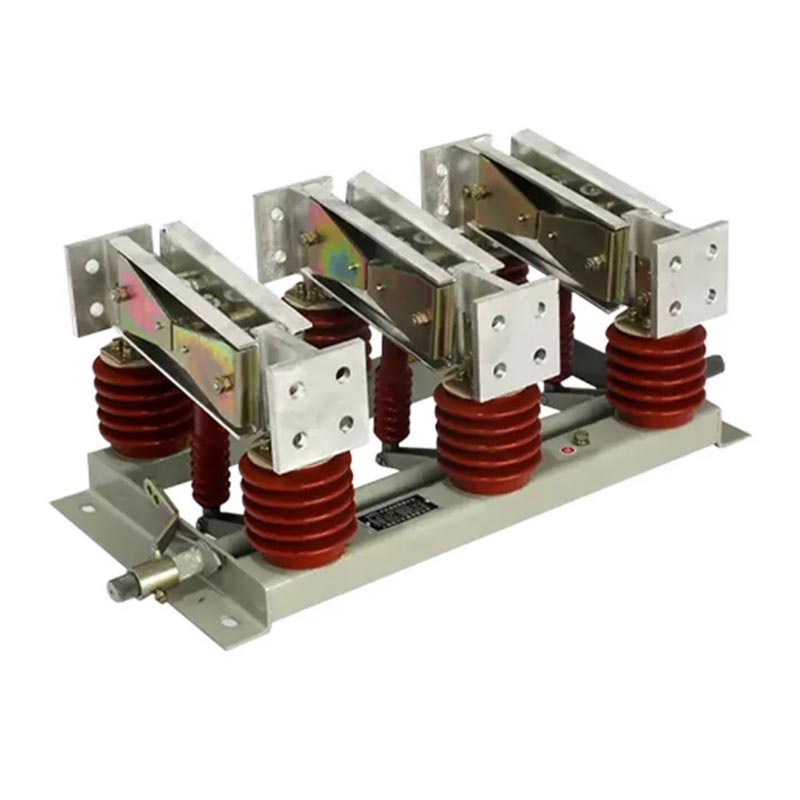

इनडोर प्रकार अलगाव स्विच

GN श्रृंखला इनडोर प्रकार अलगाव स्विच एक नो-लोड स्विचिङ उपकरण हो जुन विशेष रूपमा इनडोरका लागि डिजाइन गरिएको हो। उच्च भोल्टेज प्रणाली। यसले दृश्यात्मक आइसोलेशन ग्याप प्रदान गरेर भौतिक शक्ति विच्छेदन प्राप्त गर्दछ, यसलाई बनाउँछ विद्युतीय उपकरण र प्रणालीहरूको सुरक्षित मर्मतका लागि आवश्यक उपकरण।

संरचनात्मक सुविधाहरू

1. मोड्युलर डिजाइन: तीन स्वतन्त्र एकल-ध्रुव एकाइहरू मिलेर बनेको, जसलाई लचिलो रूपमा तीन-ध्रुवमा जोड्न सकिन्छ। एकीकृत संरचना, विभिन्न स्थापना परिदृश्यहरूमा अनुकूलनीय।

2. उच्च-वर्तमान चालकता प्रणाली: उत्कृष्ट चालकता प्रदान गर्दै उच्च-शक्ति तामा मिश्र धातु सम्पर्कहरू प्रयोग गर्दछ। र थर्मल स्थायित्व, 10,000A सम्म करेन्टहरूको साथ लामो अवधिको अपरेशनको सामना गर्न सक्षम।

3. भरपर्दो इन्सुलेशन प्रदर्शन: उच्च-गुणस्तरको प्रदूषण विरोधी इन्सुलेटरहरूले सुसज्जित, कक्षा III को लागि उपयुक्त र IV प्रदूषण वातावरण।

4. वैकल्पिक ग्राउन्डिङ स्विच: केही मोडेलहरूले ग्राउन्डिङ स्विचलाई एकीकृत गर्दछ, अलगावको सुरक्षित ग्राउन्डिङ प्राप्त गर्दछ। सर्किट र परिचालन सुरक्षा बृद्धि गर्दै।

मोडेल विवरण

लागू मानकहरू

उच्च भोल्टेज बिजुली उपकरण को एक पेशेवर आपूर्तिकर्ता को रूप मा, Usune कडाई राष्ट्रिय र उद्योग पालन गर्दछ उत्पादन गुणस्तर र सुरक्षा सुनिश्चित गर्न मापदण्ड:

- GB 1985-2014 "उच्च भोल्टेज एसी विच्छेदन स्विचहरू र ग्राउन्डिङ स्विचहरू"
- GB/T 11022-2011 "उच्च भोल्टेज स्विचगियर र नियन्त्रण गियर मानकहरूको लागि सामान्य प्राविधिक आवश्यकताहरू"
- DL/T 486-2010 "उच्च भोल्टेज एसी विच्छेदन स्विचहरू र ग्राउन्डिङ स्विचहरूको लागि प्राविधिक अर्डर अवस्थाहरू"
- DL/T 593-2006 "उच्च भोल्टेज स्विचगियर र कन्ट्रोलगियरको लागि प्राविधिक आवश्यकताहरू"

प्राविधिक प्यारामिटरहरू

1. भोल्टेज र वर्तमान निर्दिष्टीकरणहरू

- भोल्टेज मूल्याङ्कन: 12kV, 20kV, 35kV
- मूल्याङ्कन गरिएको वर्तमान: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध: अधिकतम 80kA

2. उत्पादन कोटिहरू

- प्रकार्य द्वारा: अग्राउन्ड, सिंगल ग्राउन्डेड, थ्रु-वाल प्रकार
- सञ्चालन विधि द्वारा: म्यानुअल, इलेक्ट्रिक (वैकल्पिक)

प्रयोग सर्तहरू

इनडोर प्रकार अलगाव स्विच कठोर औद्योगिक वातावरणको लागि उपयुक्त छ र व्यापक अनुकूलन क्षमता छ:

1. परिवेश तापमान: -50℃ ~ +50℃
2. उचाई: ≤2000m (उचाई ≥2500m अनुकूलन क्षमता बृद्धि गर्न अनुकूलित गर्न सकिन्छ)
3. हावाको चाप: ≤700Pa (हावाको गति बराबर ≤34m/s)
4. भूकम्पको तीव्रता: ≤8
5. आइसिङ मोटाई: ≤20mm
6. प्रदूषण स्तर: कक्षा III, IV
7. स्थापना वातावरण: कुनै ज्वलनशील वा विस्फोटक खतराहरू, कुनै रासायनिक जंग, र कुनै गम्भीर कम्पन छैन

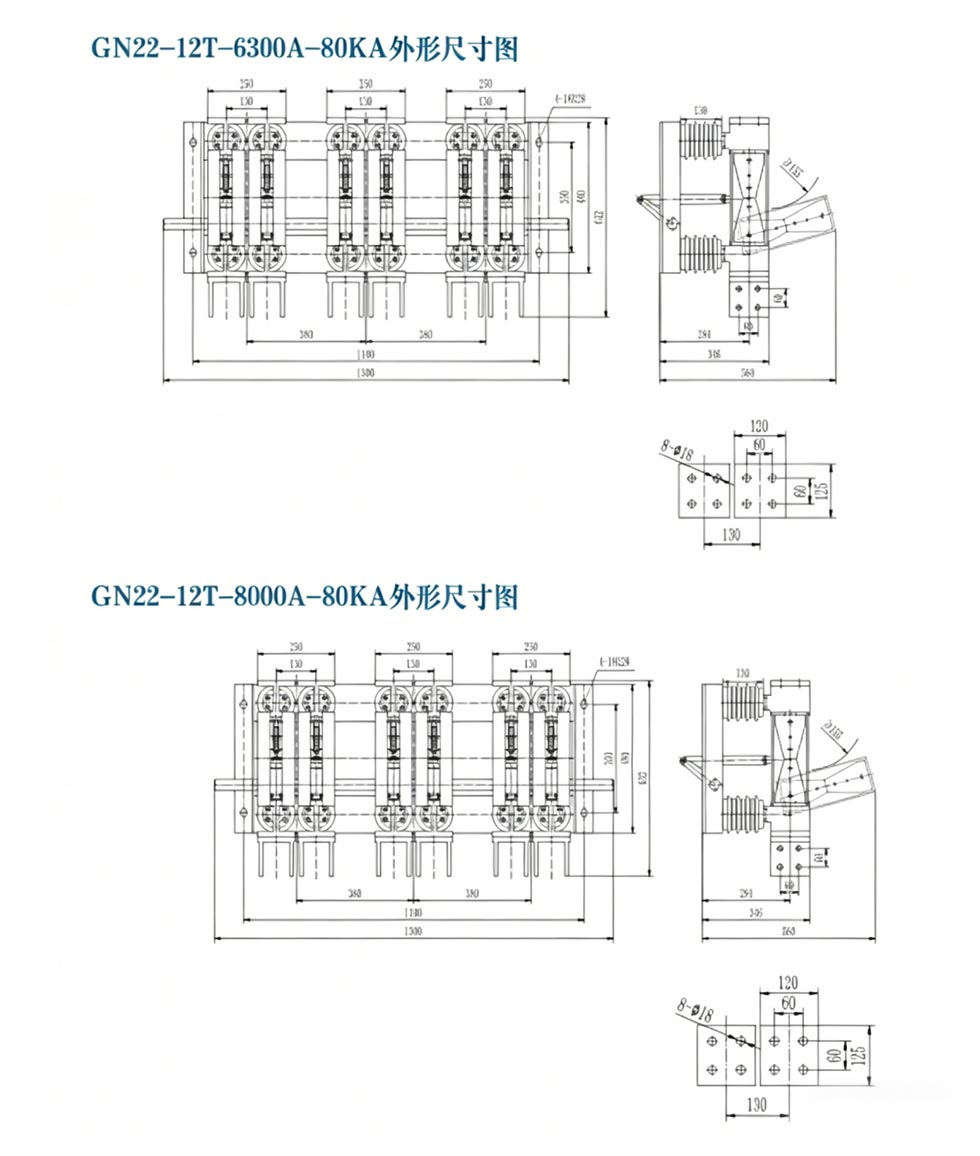

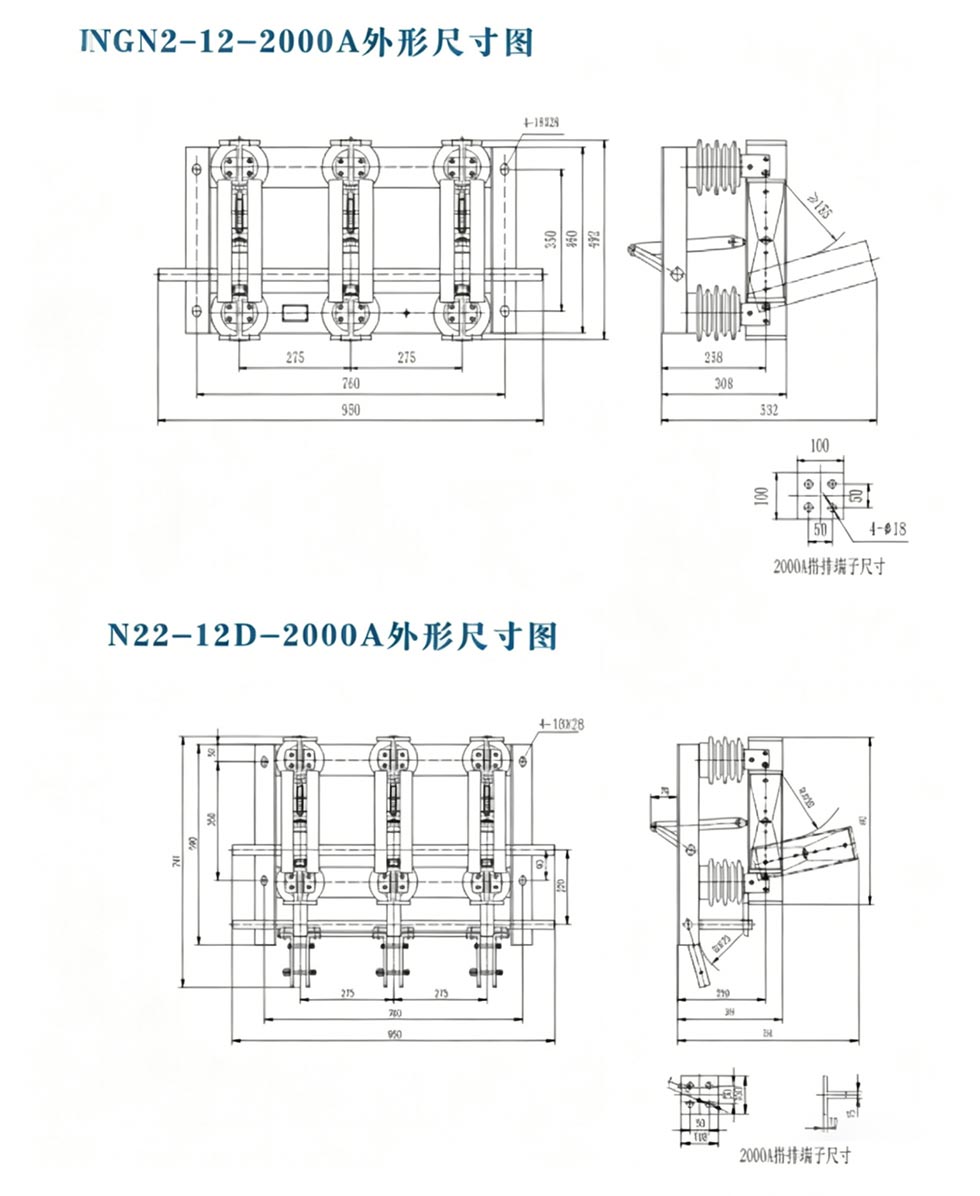

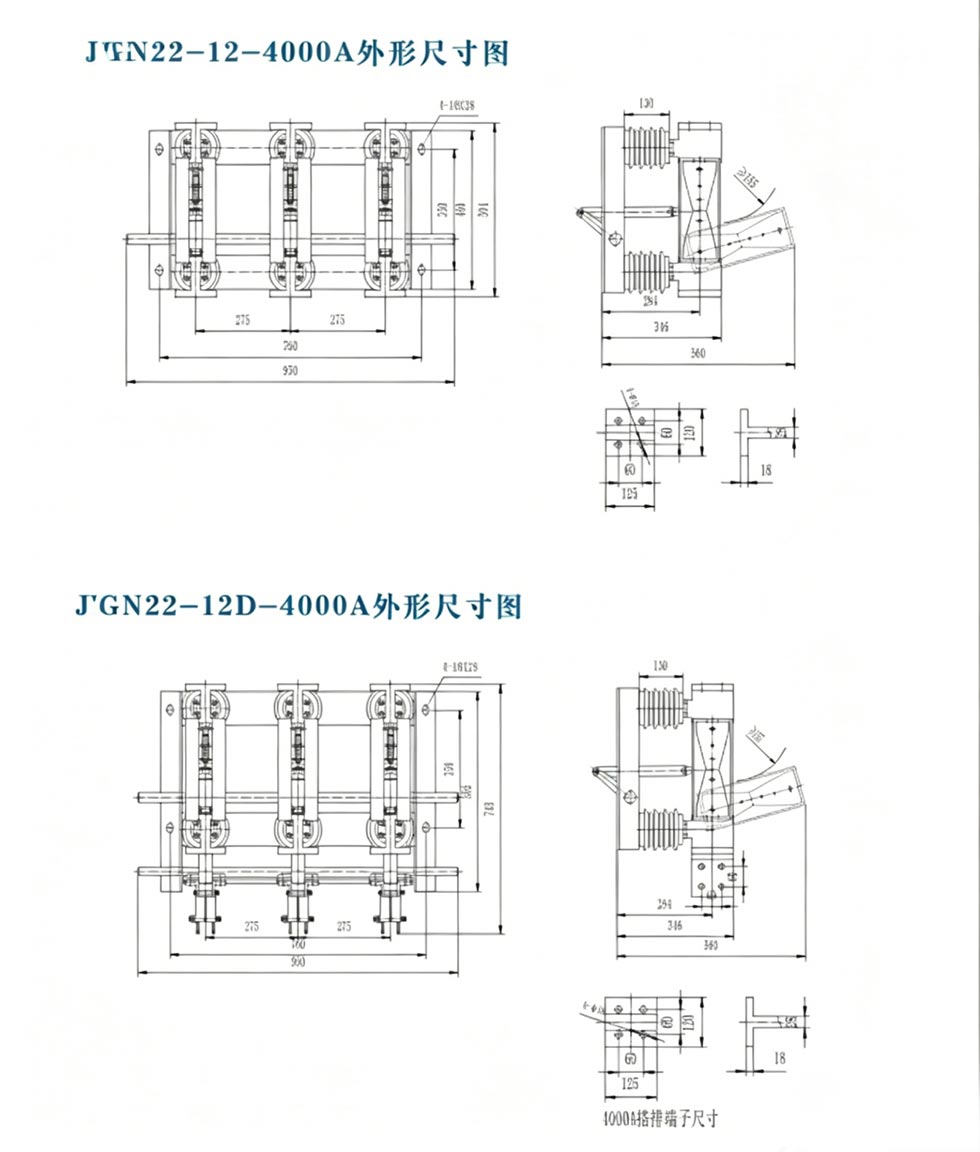

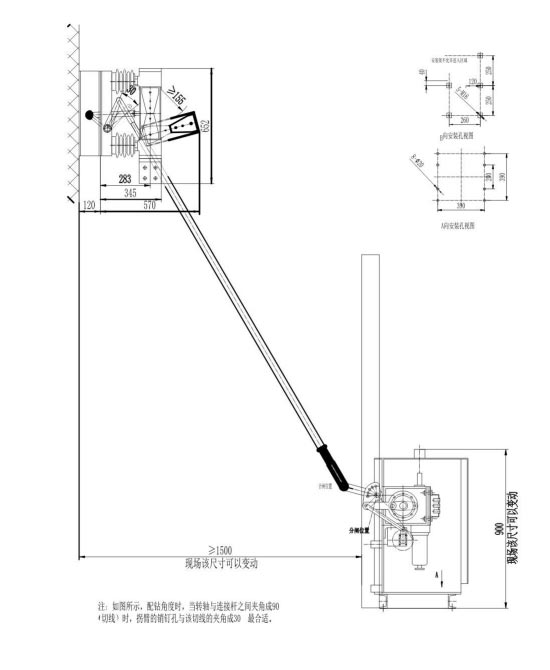

बाहिरी आयाम

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

व्यावहारिक अनुप्रयोग

केस: पूर्वी चीनको एउटा ठूलो स्टिल प्लान्टलाई यसको 20kV जेनेरेटर आउटलेट प्रणाली उच्च-वर्तमान अलगाव संग सुसज्जित गर्न आवश्यक थियो। उपकरण। बिरुवाको वातावरण कठोर थियो (उच्च धुलो, कक्षा IV प्रदूषण) र उच्च वर्तमान आवश्यकताहरू थिए (8000A), उपकरण विश्वसनीयता मा कडा आवश्यकताहरू राख्दै। अन्ततः, कारखानाले Usune चयन गर्यो GN□-20DW/8000-80 डिस्कनेक्टर स्विच। मुख्य कारणहरू यसको प्रदूषण-प्रतिरोधी डिजाइन, कक्षा IV मा अनुकूलता थियो प्रदूषण वातावरण, जेनेरेटर आउटपुट लोडसँग मिल्ने 8000A रेटेड वर्तमान, र एकीकृत ग्राउन्डिङ स्विच मर्मत सुरक्षा सुनिश्चित गर्दै। 2023 मा यसको कमीशन पछि, उपकरण दुई वर्ष भन्दा बढीको लागि स्थिर रूपमा सञ्चालन भएको छ, मासिक मर्मतसम्भारको समयमा भरपर्दो अलगाव प्रदान गर्दै, बिजुली झटकाको जोखिम हटाउँदै। द प्रदूषण-प्रतिरोधी इन्सुलेटरहरूले कुनै स्पष्ट बुढ्यौली वा डिस्चार्ज चिन्हहरू देखाउँदैन, महत्त्वपूर्ण रूपमा मर्मत कम गर्दछ आवृत्ति र लागत, Usune GN श्रृंखला विच्छेदन स्विच भारी शुल्क लागि एक आदर्श विकल्प हो भनेर प्रमाणित औद्योगिक शक्ति प्रणाली।

FAQ

Q1: विच्छेदन स्विच र लोड स्विच बीचको मुख्य भिन्नता के हो?

A1: एक विच्छेदन स्विच कुनै चाप-निभाउने क्षमता बिना लोड स्विचिङ उपकरण हो; यो मात्र प्रयोग गरिन्छ सर्किट ब्रेकरले लोड विच्छेद गरेपछि सर्किटलाई अलग गर्नुहोस्। लोड स्विचले निश्चित लोडलाई विच्छेद गर्न सक्छ वर्तमान। GN शृङ्खला विच्छेदन गर्ने स्विचले देख्न सकिने आइसोलेशन ग्याप प्रदान गर्दछ, जुन समयमा पूर्ण सुरक्षा सुनिश्चित गर्दछ। मर्मतसम्भार।

Q2: के GN श्रृंखला इनडोर प्रकार अलगाव स्विच सामान्य रूपमा उच्च-उचाई क्षेत्रहरूमा (≥2500m) सञ्चालन गर्न सक्छ?

A2: हो। मानक मोडेल उचाइ ≤2000m लागि उपयुक्त छ। उचाइ ≥2500m को लागि, Usune इन्सुलेशन र वृद्धि गर्न सक्छ स्थिर उपकरण सञ्चालन सुनिश्चित गर्न प्रयोगकर्ता आवश्यकता अनुसार मेकानिकल प्रदर्शन।

Q3: GN श्रृंखला विच्छेदन स्विचहरूको लागि कस्तो मर्मत आवश्यक छ?

A3: नियमित मर्मतसम्भारमा निम्न समावेश छन्: (१) क्र्याक र डिस्चार्ज मार्कहरूको लागि इन्सुलेटरहरू जाँच गर्दै; (2) परीक्षण सम्पर्क दबाव र तापमान (≤70℃ रेटेड वर्तमान मा); (3) ग्राउन्डिङ स्विच र इन्टरलकिङ उपकरणको अखण्डता प्रमाणित गर्दै; (४) नियमित रूपमा सञ्चालन संयन्त्रलाई लुब्रिकेट गर्ने। उचित मर्मतसम्भारले 20-30 वर्षको सेवा जीवनको ग्यारेन्टी गर्न सक्छ।

Usune GN श्रृंखला इनडोर प्रकार अलगाव स्विच उन्नत प्रविधि, भरपर्दो प्रदर्शन, र चौडा संयोजन गर्दछ। अनुकूलनता, यसलाई ठूला पावर प्लान्टहरू, स्टिल मिलहरू, र औद्योगिक ऊर्जा प्रणालीहरूको लागि मनपर्ने उत्पादन बनाउँदै। जस्तै चीनको उच्च भोल्टेज बिजुली उद्योग मा एक अग्रणी निर्माता, Zhejiang Usune इलेक्ट्रिक कं, लिमिटेड, मा निर्भर। यसको व्यावसायिक R&D टोली, कडा गुणस्तर नियन्त्रण प्रणाली, र समृद्ध परियोजना अनुभव, प्रयोगकर्ताहरूलाई प्रदान गर्दछ उच्च गुणस्तर उत्पादन र अनुकूलित समाधान। चाहे नयाँ परियोजनाहरू वा उपकरण अपग्रेडहरूको लागि, यसले सुरक्षित प्रदान गर्न सक्छ, स्थिर, र कुशल शक्ति अलगाव संरक्षण।
