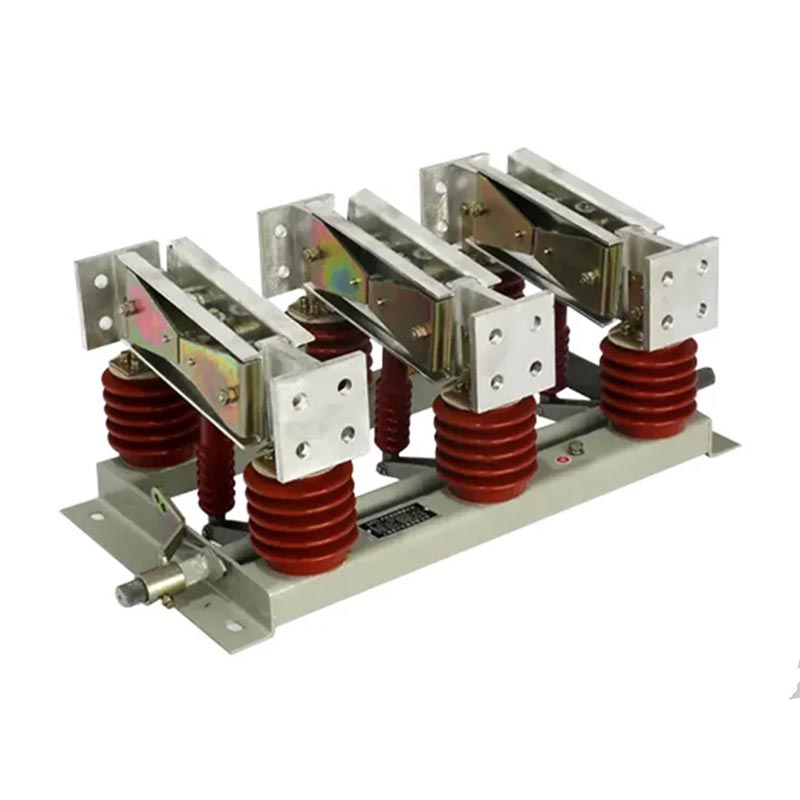

इनडोर एयर आइसोलेशन स्विच

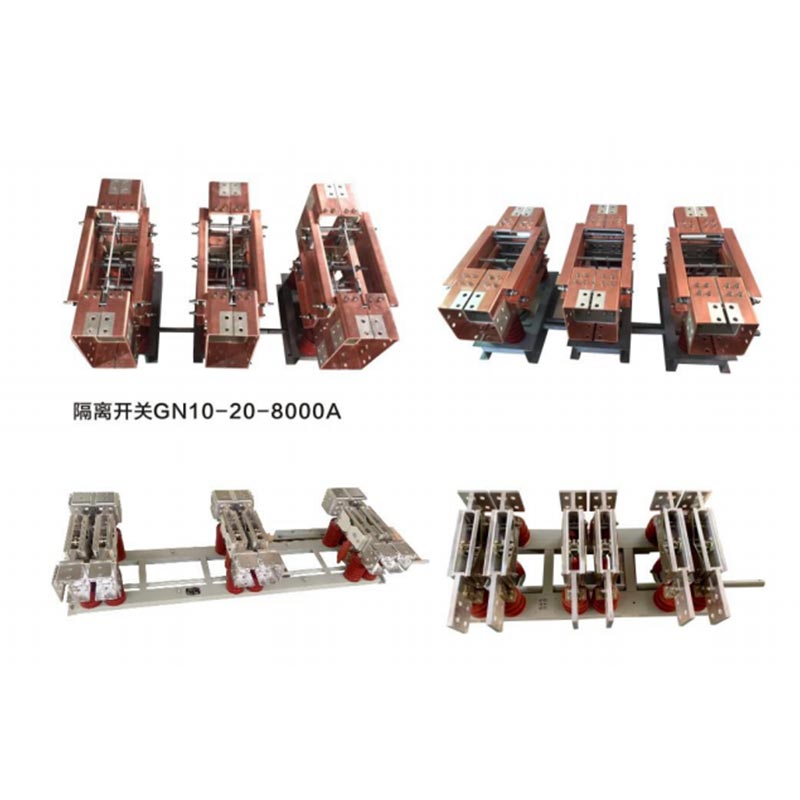

Usune GN श्रृंखला इनडोर एयर आइसोलेशन स्विच एक कोर उच्च भोल्टेज बिजुली उत्पादन हो जसले स्वतन्त्र रूपमा विकसित गरेको हो। Zhejiang Usune इलेक्ट्रिक कं, लिमिटेड, चीन मा उच्च भोल्टेज विद्युत उपकरण को एक प्रमुख आपूर्तिकर्ता। एकीकरण गर्दै नवीनतम घरेलु R&D प्रविधिहरू र निर्माण प्रक्रियाहरू, यो विशेष गरी उच्च-वर्तमानको लागि डिजाइन गरिएको हो। ठूला पावर प्लान्टहरू र स्टिल मिलहरूको जेनेरेटर आउटलेटहरूमा सञ्चालन सर्तहरू, बजारको खाडल भर्दै। उच्च-प्रदर्शन इनडोर उच्च-वर्तमान विच्छेदन स्विचहरू।

यो स्विचले लचिलो संरचनात्मक डिजाइन सुविधा दिन्छ, यसलाई तीन स्वतन्त्र एकल-ध्रुवमा भेला गर्न अनुमति दिन्छ। एकाइहरू वा विभिन्न स्थानिय लेआउट र उपयोग आवश्यकताहरू अनुरूप तीन-ध्रुव एकीकृत उपकरणको रूपमा कन्फिगर गरिएको, साइट स्थापना आवश्यकताहरु मा निर्भर गर्दछ। यसको मुख्य कार्य समयमा भरपर्दो शक्ति अलगाव प्रदान गर्न को लागी छ विद्युतीय उपकरण र प्रणालीहरूको मर्मतसम्भार। सर्किटमा स्पष्ट ब्रेक सिर्जना गरेर, यसले सुरक्षा सुनिश्चित गर्दछ मर्मत कर्मचारी र उपकरणको अखण्डता, उच्च-भोल्टेजको कोर सुरक्षा अलगाव आवश्यकताहरू पूरा गर्दै शक्ति प्रणालीहरू।

उत्पादन डिजाइन र मोडेल विवरण

1. संरचनात्मक डिजाइन लाभहरू

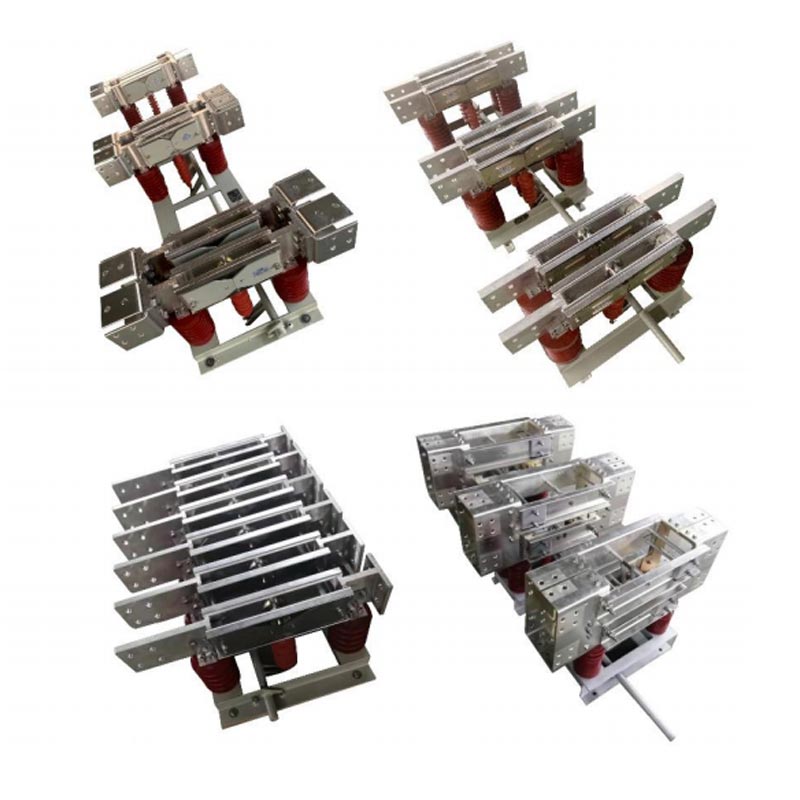

Usune GN श्रृंखलाले कम्प्याक्ट लेआउट र सुविधाजनक संयोजन गर्दै वैज्ञानिक रूपमा बलियो संरचनात्मक डिजाइन अपनाएको छ। सञ्चालन। तीन-ध्रुव एकीकृत कन्फिगरेसनले प्रभावकारी रूपमा स्थापना ठाउँ बचत गर्दछ, जबकि स्वतन्त्र एकल-पोल डिजाइन व्यक्तिगत मर्मत र प्रतिस्थापन सुविधा, उत्पादन लचिलोपन र वृद्धि रखरखाव क्षमता। स्विचले उत्कृष्ट चालकता सुनिश्चित गर्दै उच्च गुणस्तरको प्रवाहकीय र इन्सुलेट सामग्री प्रयोग गर्दछ इन्सुलेशन प्रदर्शन र सेवा जीवन सुधार गर्दा, को दीर्घकालीन स्थिर सञ्चालन आवश्यकताहरू पूरा गर्दै इनडोर उच्च भोल्टेज वातावरण।

2. मोडेल कोड स्पष्टीकरण

Usune GN श्रृंखला इन्डोर एयर आइसोलेशन स्विच मोडेल नम्बरहरूले मानकीकृत कोडिङ नियमहरू पालना गर्छन्, तिनीहरूलाई स्पष्ट बनाउँदै। र बुझ्न सजिलो, ग्राहकहरूलाई तिनीहरूको वास्तविक आवश्यकता अनुसार उपयुक्त विशिष्टता चयन गर्न अनुमति दिँदै। सामान्य मोडेलहरू GN□--20DW/8000--80 हुन्। प्रत्येक कोडको विशिष्ट अर्थ (बायाँ देखि दायाँ) निम्नानुसार छन्:

- G: विच्छेदन स्विच (कोर उत्पादन प्रकार, शक्ति अलगाव को उत्पादन को मुख्य कार्य संकेत गर्दै)
- N: इनडोर प्रकार (उत्पादन इनडोर स्थापनाको लागि डिजाइन गरिएको संकेत गर्दछ)
- □: डिजाइन सिरियल नम्बर (एउटै शृङ्खला भित्र विभिन्न डिजाइन संस्करणहरू छुट्याउँछ)
- 20: मूल्याङ्कन गरिएको भोल्टेज (एकाइ: kV, स्विचले स्थिर रूपमा सामना गर्न सक्ने उच्चतम भोल्टेजलाई संकेत गर्दै)
- D: ग्राउन्डिङसँग स्विच गर्नुहोस् (मर्मतको समयमा सुरक्षित डिस्चार्ज सुनिश्चित गर्न ग्राउन्डिङ प्रकार्यले सुसज्जित)
- W: एन्टी-पोल्युसन प्रकार (बढाइएको एन्टी-पोल्युसन प्रदर्शन, उच्चको साथ कठोर इनडोर वातावरणको लागि उपयुक्त प्रदूषण स्तर)
- 8000: मूल्याङ्कन गरिएको वर्तमान (एकाइ: A, स्विचले निरन्तर सामना गर्न सक्ने अधिकतम वर्तमान संकेत गर्दै)
- 80: मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध (एकाइ: kA, अधिकतम सर्ट-सर्किट वर्तमान स्विच गर्न सक्ने संकेत गर्दछ। निश्चित समय भित्र सहन)

प्राविधिक प्यारामिटरहरू

Usune व्यावसायिक परिशुद्धता को सिद्धान्त पालन गर्दछ; GN श्रृंखला इनडोर एयर आइसोलेशन... स्विच गर्व गर्दछ विभिन्न औद्योगिक परिदृश्यहरूमा विविध आवश्यकताहरू पूरा गर्न व्यापक प्राविधिक मापदण्डहरू। सबै प्यारामिटरहरू गुजर्छन् मापदण्ड र स्थिर उत्पादन प्रदर्शन संग अनुपालन सुनिश्चित गर्न कठोर कारखाना परीक्षण र प्रमाणीकरण:

- भोल्टेज मूल्याङ्कन: 12kV, 20kV, 35kV (विभिन्न उच्च भोल्टेज पावर प्रणाली कन्फिगरेसनहरू अनुरूप तीन विनिर्देशहरू)
- हालको मूल्याङ्कन: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (आठ विनिर्देशहरू उच्च वर्तमान अनुरूप जेनेरेटर आउटपुटमा अवस्थाहरू)
- उत्पादनको प्रकार: अग्राउन्डेड, एकल-ग्राउन्ड, थ्रु-वाल प्रकार (तीन प्रकारहरू फरक स्थापना अनुरूप वातावरण र कार्यात्मक आवश्यकताहरू)

प्रयोग सर्तहरू

1. परिवेशको तापक्रम: -50℃～+50℃ (चरम तापक्रम वातावरणमा स्थिर सञ्चालन)
2. उचाइ: ≤2000m (अनुकूलन क्षमता ≥2500m उचाइको लागि अनुरोधमा बृद्धि गर्न सकिन्छ)
3. हावाको चाप: ≤700Pa (हावाको गति ≤34m/s बराबर, राम्रोसँग हावा चल्ने इनडोर वातावरणका लागि उपयुक्त)
4. भूकम्पीय तीव्रता: ≤8 (मध्यम भूकम्पीय प्रभावहरू सहन, भूकम्प-प्रवण क्षेत्रमा स्थिर सञ्चालन सुनिश्चित गर्दै क्षेत्रहरू)
5. बरफको मोटाई: ≤20mm (चिसो भित्री वातावरणको लागि उपयुक्त जहाँ आइसिङ सम्भव छ)
6. प्रदूषण डिग्री: कक्षा III, IV (प्रदूषण प्रतिरोधी डिजाइन, उच्च धुलो वा भित्री वातावरणको लागि उपयुक्त रासायनिक प्रदूषण)
7. स्थापना स्थान: ज्वलनशील र विस्फोटक खतराहरू, रासायनिक जंग, र गम्भीर कम्पनबाट मुक्त (विशेष उपयोग सर्तहरू प्रयोगकर्ता र निर्माता बीच वार्तालाप मार्फत निर्धारण गर्न सकिन्छ)

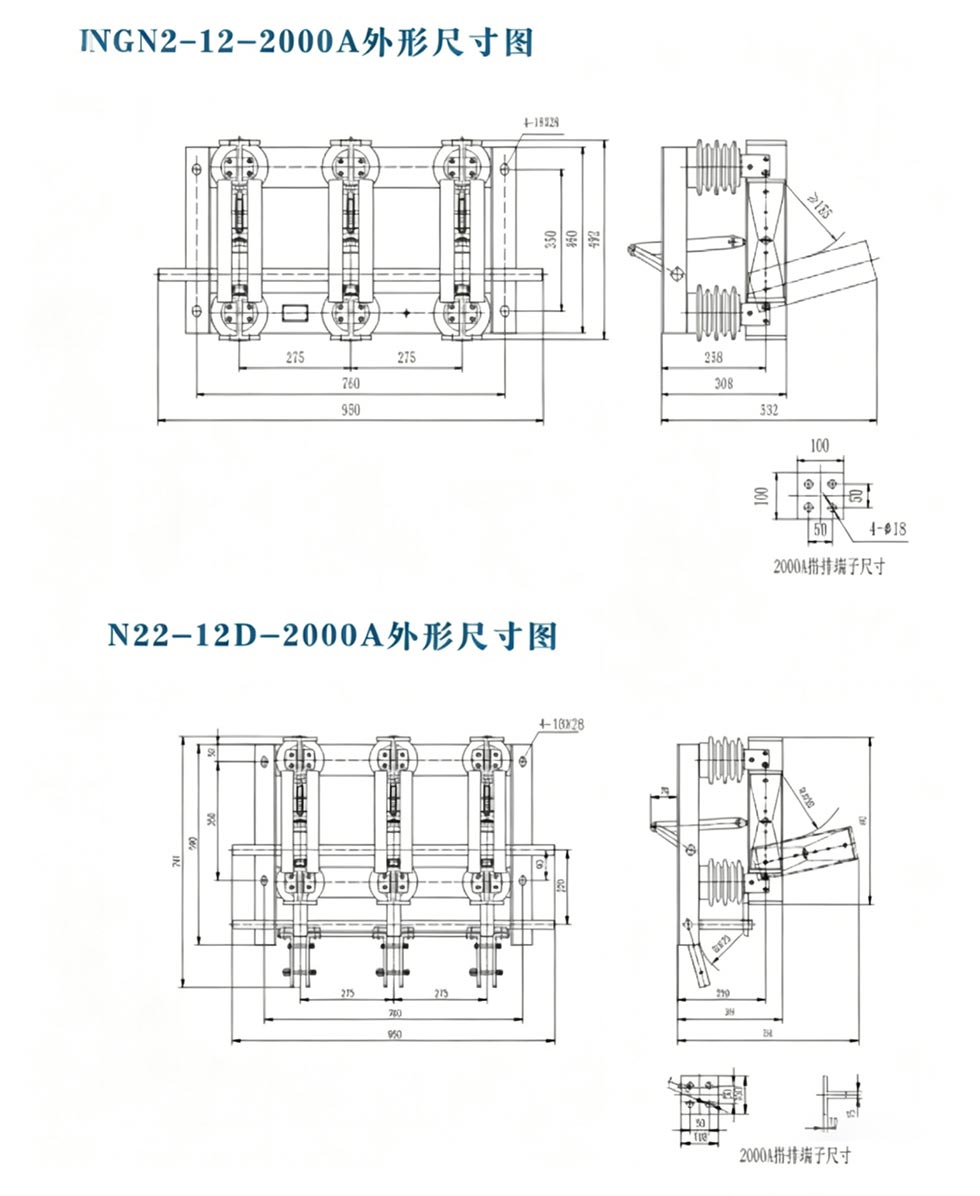

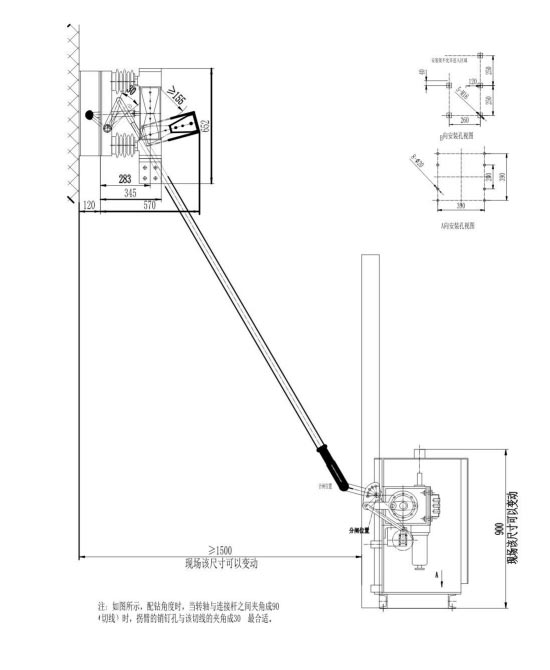

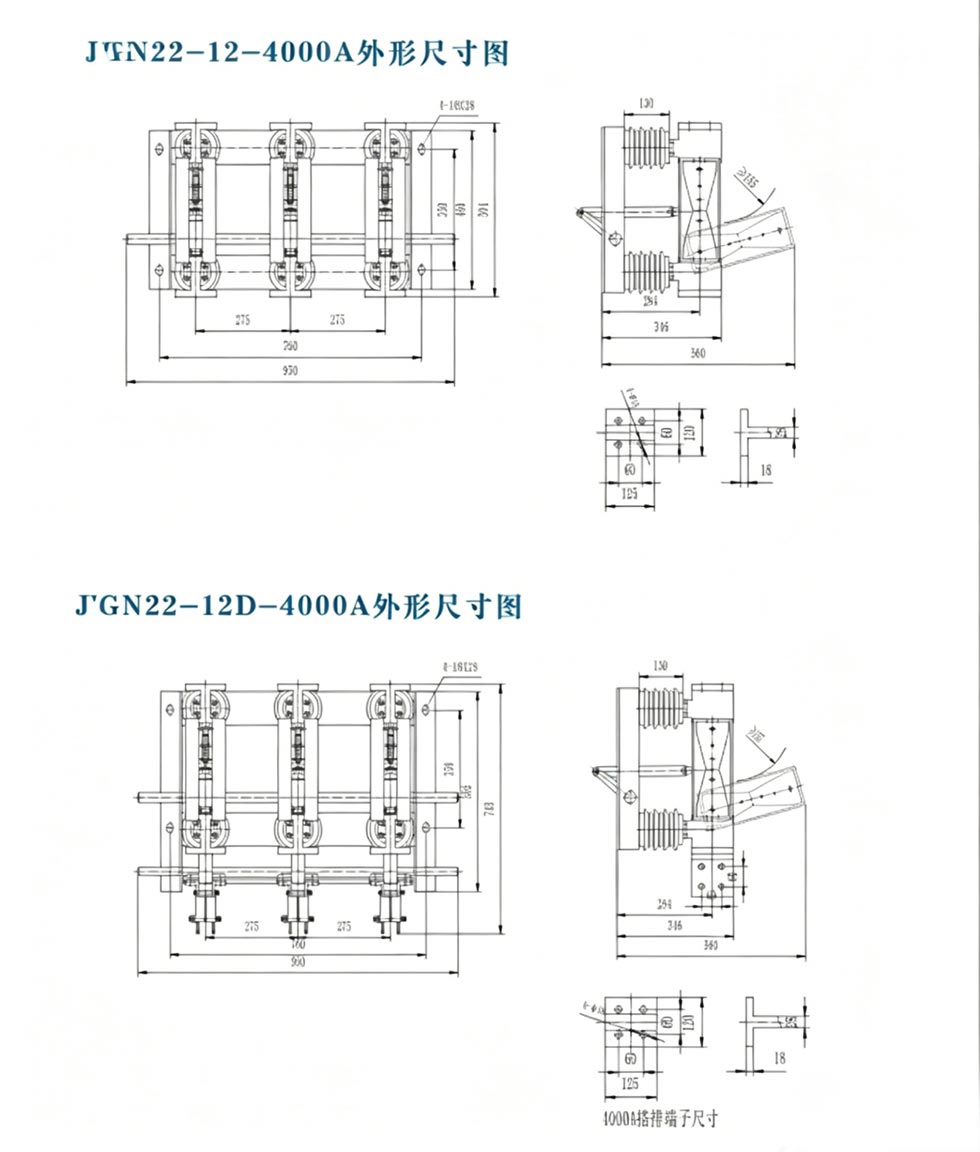

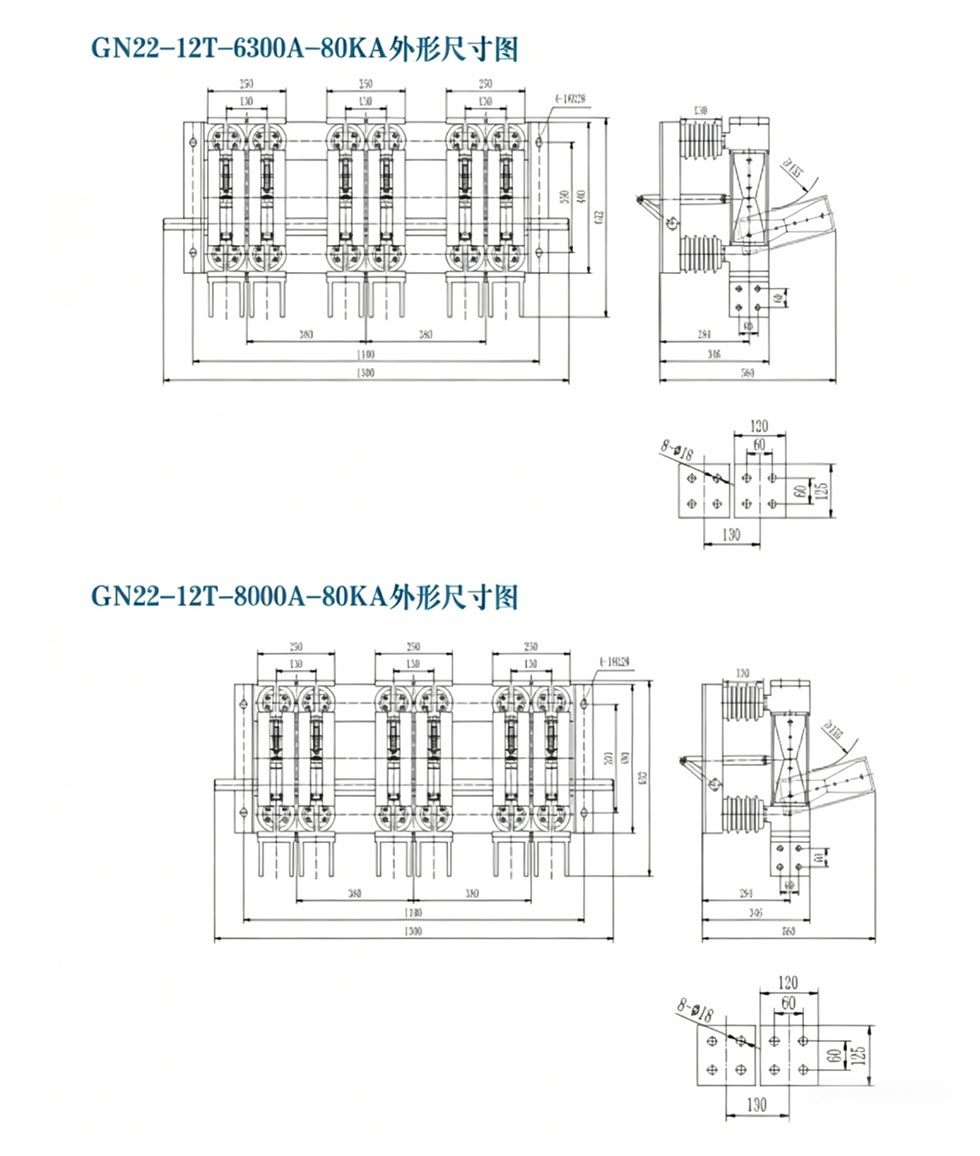

बाहिरी आयाम

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

वास्तविक संसार आवेदन मामला

केस स्टडी: शानडोङ, चीनमा ठूलो कोइलाबाट चल्ने पावर प्लान्ट

चीनको शानडोङ प्रान्तमा रहेको एउटा ठूलो कोइलाबाट चल्ने पावर प्लान्टमा २×६०० मेगावाटको स्थापित क्षमताको आवश्यकता छ। जेनेरेटर इकाइहरू र शक्तिको सुरक्षित मर्मत सुनिश्चित गर्न जेनेरेटर आउटलेटमा उच्च-वर्तमान विच्छेदन स्विच प्रणाली। गहिरो अनुसन्धान र तुलना पछि, पावर प्लान्टले Usune GN श्रृंखला 20kV/8000A इनडोर चयन गर्यो। उच्च भोल्टेज विच्छेदन स्विच (ग्राउन्डिङ स्विचको साथ, प्रदूषण-प्रमाण प्रकार)। नामित निर्माताको रूपमा, Usune अनुकूलित स्थापना मार्गदर्शन र बिक्री पछि सेवा प्रदान गर्दछ। उत्पादन तीनको लागि स्थिर रूपमा सञ्चालन भइरहेको छ 2023 मा यसको तैनाती पछि वर्ष।

सञ्चालनको क्रममा, स्विचले उच्च वर्तमान र कठोर इनडोर वातावरण (प्रदूषण स्तर IV) को परीक्षणको सामना गर्यो। खराब सम्पर्क वा इन्सुलेशन क्षति जस्ता कुनै गल्ती बिना। यसले प्रभावकारी रूपमा शक्ति अलगाव कार्य पूरा गर्यो जेनेरेटर सेट मर्मतका क्रममा, मर्मत कर्मचारीहरूको सुरक्षा र पावरको सामान्य सञ्चालन सुनिश्चित गर्दै बिरुवा। ग्राहकले उत्पादनको कार्यसम्पादन र Usune को व्यावसायिक सेवालाई अत्यधिक मान्यता दिन्छ र एक हस्ताक्षर गरेको छ Usune संग दीर्घकालीन सहयोग सम्झौता, यसलाई विच्छेदन स्विच को आपूर्तिकर्ता को रूप मा नामकरण।

FAQ

Q1: Usune GN श्रृंखला इनडोर एयर आइसोलेशन स्विचको मुख्य कार्य के हो, र यसलाई अवरोध गर्न प्रयोग गर्न सकिन्छ? लोड वर्तमान?

A1: मुख्य प्रकार्य भनेको विद्युतीय उपकरणहरूको मर्मतसम्भारको समयमा भरपर्दो शक्ति अलगाव प्रदान गर्नु हो र प्रणालीहरू। सर्किटमा स्पष्ट ब्रेक सिर्जना गरेर, यसले मर्मत कर्मचारी र उपकरणहरूको सुरक्षा सुनिश्चित गर्दछ। यो यो उत्पादन एक पावर आइसोलेसन यन्त्र हो, लोड विच्छेदन स्विच होइन भनेर जोड दिन महत्त्वपूर्ण छ। यो सक्दैन लोड वर्तमान वा सर्ट-सर्किट वर्तमान अवरोध गर्न प्रयोग गरिन्छ; यो सर्किट अनलोड भएको बेला मात्र सञ्चालन गर्न सकिन्छ वा लोड वर्तमान अन्य स्विचिंग उपकरणहरू द्वारा अवरोध भएको पछि।

Q2: के Usune GN श्रृंखला इनडोर एयर आइसोलेशन स्विचलाई साइटमा विशिष्ट उपयोग सर्तहरू पूरा गर्न अनुकूलित गर्न सकिन्छ?

A2: हो। एक पेशेवर निर्माताको रूपमा, Usune सँग व्यापक आर एन्ड डी र अनुकूलन क्षमताहरू छन्। को लागी विशेष प्रयोग अवस्था भएका प्रयोगकर्ताहरू (जस्तै उचाइ ≥2500m, विशेष प्रदूषण स्तर, वा विशेष स्थापना स्पेस आवश्यकताहरू) को आधारमा उत्पादन डिजाइन र मापदण्डहरू समायोजन गर्न हामी गहिरो सञ्चारमा संलग्न हुन सक्छौं वास्तविक साइटमा सर्तहरू, अनुकूलित समाधानहरू प्रदान गर्दै। विशेष उपयोग सर्तहरू मार्फत निर्धारण गरिन्छ उत्पादन साइटमा काम गर्नका लागि उपयुक्त छ भनी सुनिश्चित गर्न प्रयोगकर्ता र निर्माता बीचको वार्ता वातावरण र वास्तविक आवश्यकताहरू।
