विच्छेदन स्विच 12kv 10kv 1000a 1250a

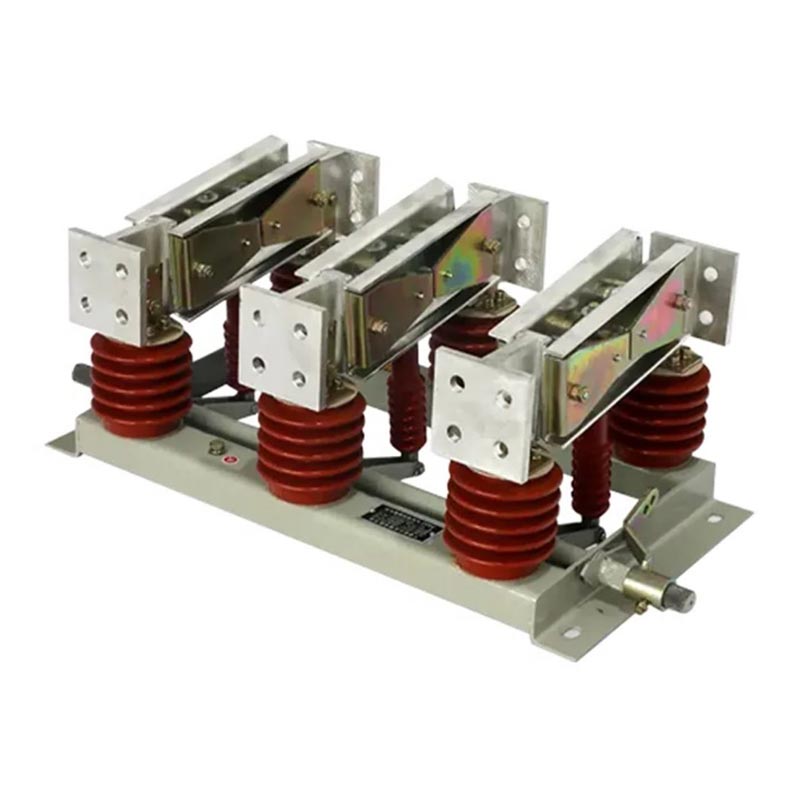

Usune Disconnect Switch 12kV 10kV 1000A 1250A एक प्रमुख उत्पादन हो जुन कम्पनीको आवश्यकतालाई ध्यानमा राखेर विकास गरिएको हो। औद्योगिक उच्च भोल्टेज विद्युत वितरण। यो विशेष गरी जेनरेटर आउटलेट र उच्च भोल्टेज लागि डिजाइन गरिएको छ प्रणालीहरू, 10kV र 12kV भोल्टेज स्तरहरूमा अनुकूलन गर्दै, र 1000A को मुख्यधारा वर्तमान विशिष्टताहरू कभर गर्दै र 1250A

12kV/10kV/1000A/1250A डिस्कनेक्ट स्विचमा तीन स्वतन्त्र एकल-पोल एकाइहरू हुन्छन् र लचिलो रूपमा पनि हुन सक्छ तीन-ध्रुव एकीकृत उच्च-भोल्टेज विद्युतीय उपकरणको रूपमा कन्फिगर गरिएको। यसले कम्प्याक्ट संरचना, सुविधाजनक सुविधा दिन्छ सञ्चालन, र भरपर्दो इन्सुलेशन। इन-हाउस विकसित भएको फ्ल्यागशिप उत्पादनको रूपमा, यसले अलगाव, ग्राउन्डिङ, र पूरा गर्दछ विभिन्न परिचालन अवस्थाहरूमा प्रदूषण रोकथाम आवश्यकताहरू। यसले भरपर्दो सर्किट स्विच अन्तर्गत प्राप्त गर्दछ नो-लोड अवस्थाहरू, स्पष्ट रूपमा देखिने अलगाव ब्रेक गठन गर्दै, मर्मत कर्मचारीहरूको सुरक्षा सुनिश्चित गर्दै स्रोत।

कोर फाइदाहरू

1. उन्नत प्रविधि र स्थिर प्रदर्शन

- नवीनतम घरेलु उच्च भोल्टेज बिजुली प्रविधि एकीकृत, प्रवाहकीय सर्किट र इन्सुलेशन अनुकूलन डिजाइन, सम्पर्क प्रतिरोध कम गर्दछ, र उच्च-वर्तमान वहन क्षमता सुधार गर्दछ;
- इनडोर (N) र बाहिरी कन्फिगरेसनहरूलाई समर्थन गर्दछ, वैकल्पिक ग्राउन्डिङ स्विच (D) र प्रदूषण-प्रमाण (W) प्रकारहरूको साथ। जटिल अपरेटिङ सर्तहरू अनुकूलन गर्न;
- उच्च-शक्ति इन्सुलेशन सामग्री र खिया-प्रतिरोधी धातु कम्पोनेन्टहरू प्रयोग गर्दछ, उमेर र जंग प्रतिरोधी, सेवा जीवन विस्तार।

2. अनुरूप र प्रमाणित, सुरक्षित र भरपर्दो

- GB 1985-2014 "उच्च भोल्टेज एसी डिस्कनेक्ट स्विचहरू र ग्राउन्डिङ स्विचहरू"
- GB/T 11022-2011 "उच्च भोल्टेज स्विचगियर र नियन्त्रण उपकरण मानकहरूको लागि सामान्य प्राविधिक आवश्यकताहरू"
- DL/T 486-2010 "उच्च भोल्टेज एसी डिस्कनेक्ट स्विचहरू र ग्राउन्डिङ स्विचहरू अर्डर गर्नका लागि प्राविधिक अवस्थाहरू"
- DL/T 593-2006 "उच्च भोल्टेज स्विचगियर र नियन्त्रण उपकरणको लागि प्राविधिक आवश्यकताहरू"

3. बलियो अनुकूलन क्षमता र अनुप्रयोगहरूको फराकिलो दायरा

- भोल्टेज/वर्तमान निर्दिष्टीकरण: 10kV, 12kV; 1000A, 1250A, 2000A-10000A उच्च वर्तमान मोडेलहरूमा विस्तार गर्न सकिने;
- उपलब्ध प्रकारहरू: अग्राउन्डेड, सिंगल ग्राउन्डेड, थ्रु-वाल प्रकार, विभिन्न स्थापना आवश्यकताहरू पूरा गर्दै;
- वातावरणीय सहिष्णुता: -50 ℃ देखि + 50 ℃, उचाई ≤ 2000m को फराकिलो परिचालन तापमान दायरा (अनुकूलन योग्य २५०० मिटरभन्दा माथिको उचाइ), ८ म्याग्निच्युडको भूकम्प प्रतिरोधी, २० मिमी... आइसिङ प्रतिरोधी, कक्षा III र IV को लागि उपयुक्त प्रदूषण क्षेत्रहरू।

प्राविधिक प्यारामिटरहरू

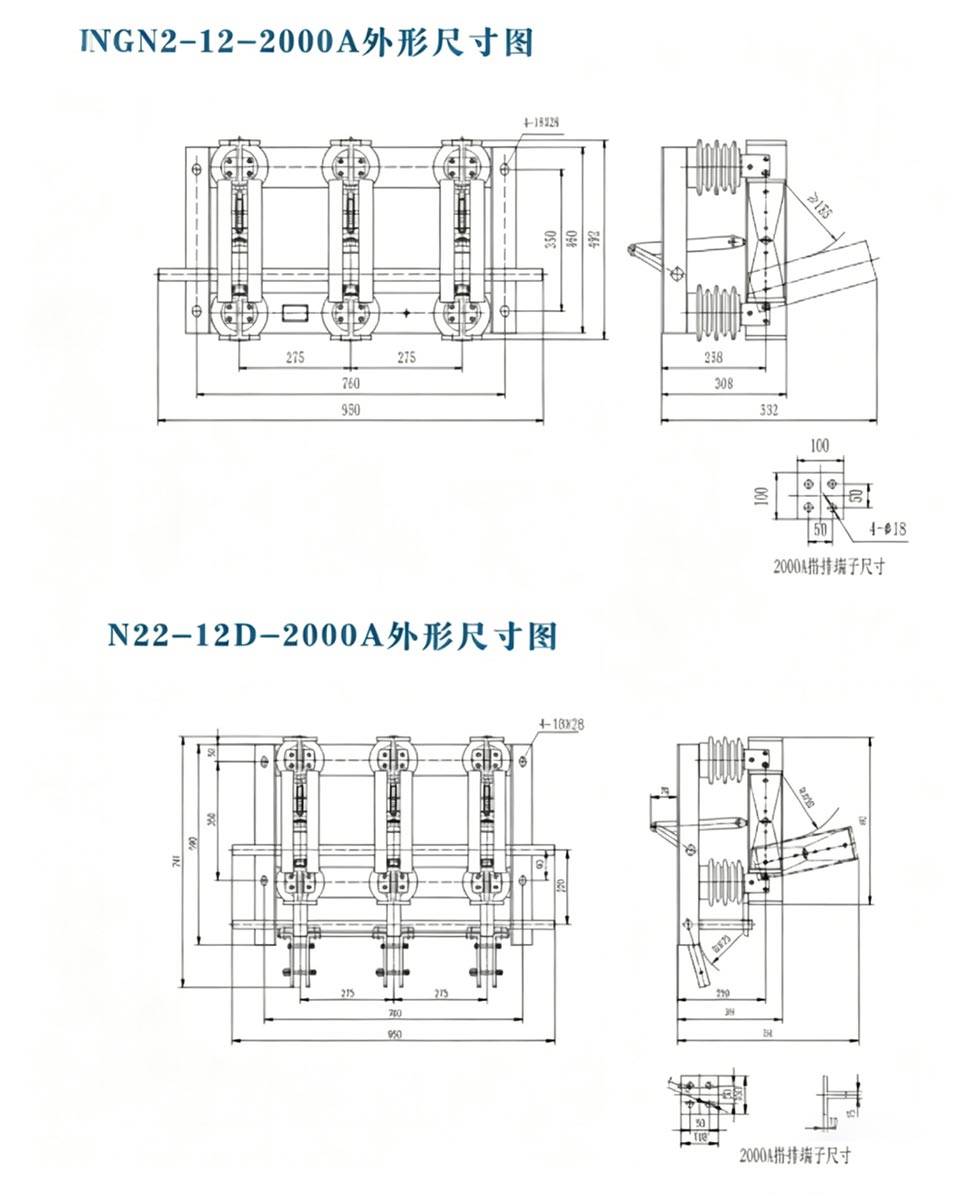

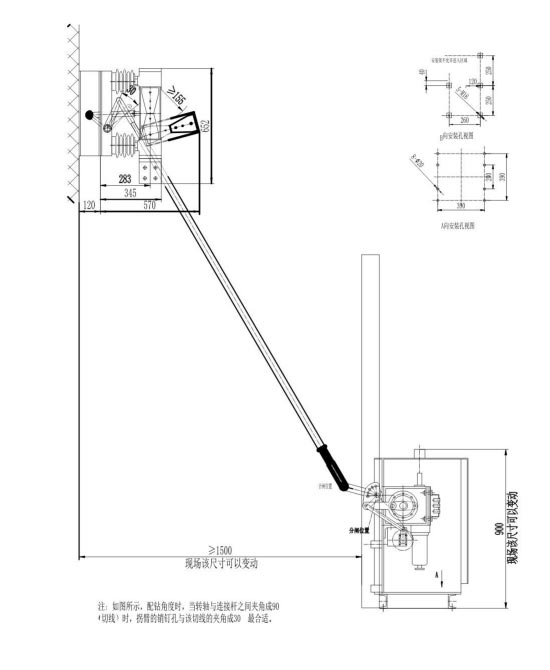

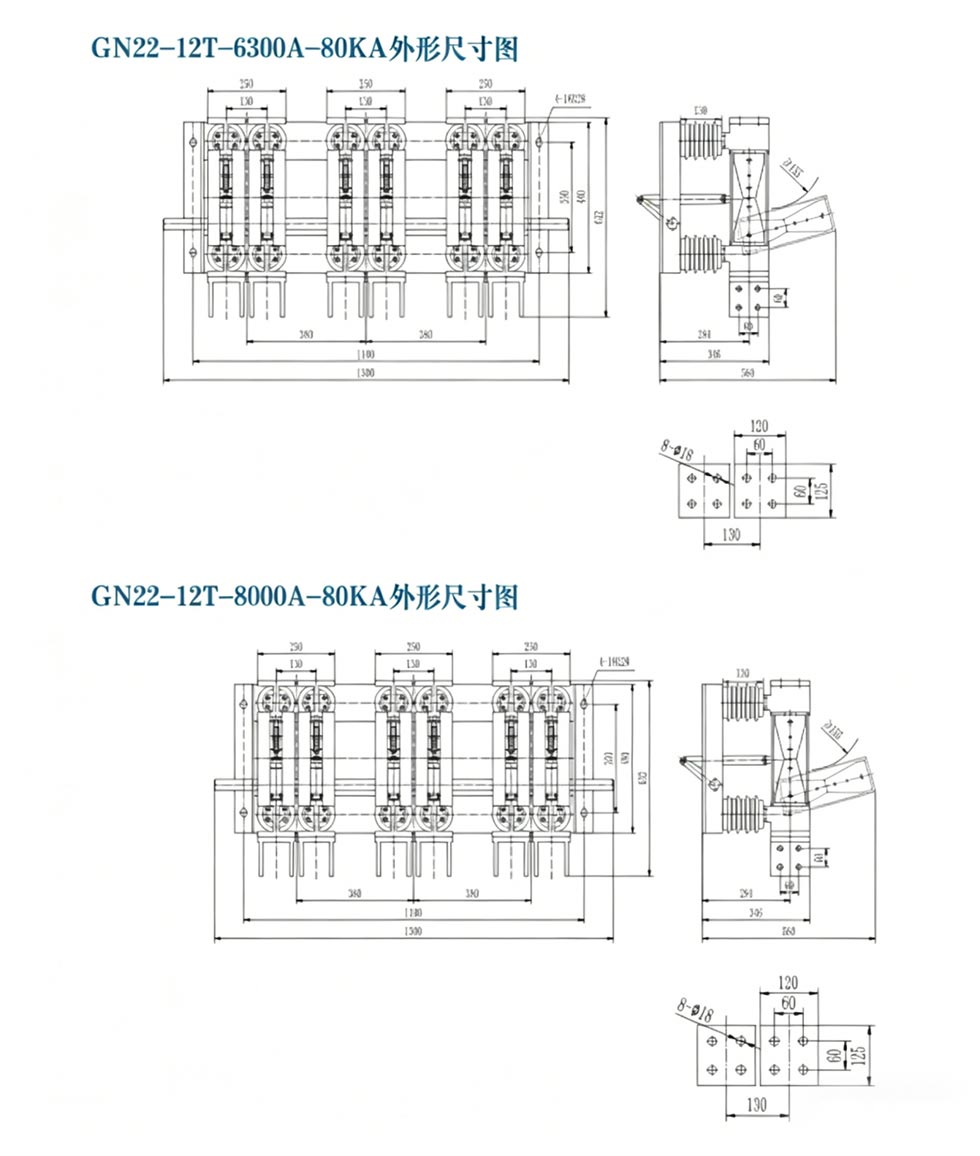

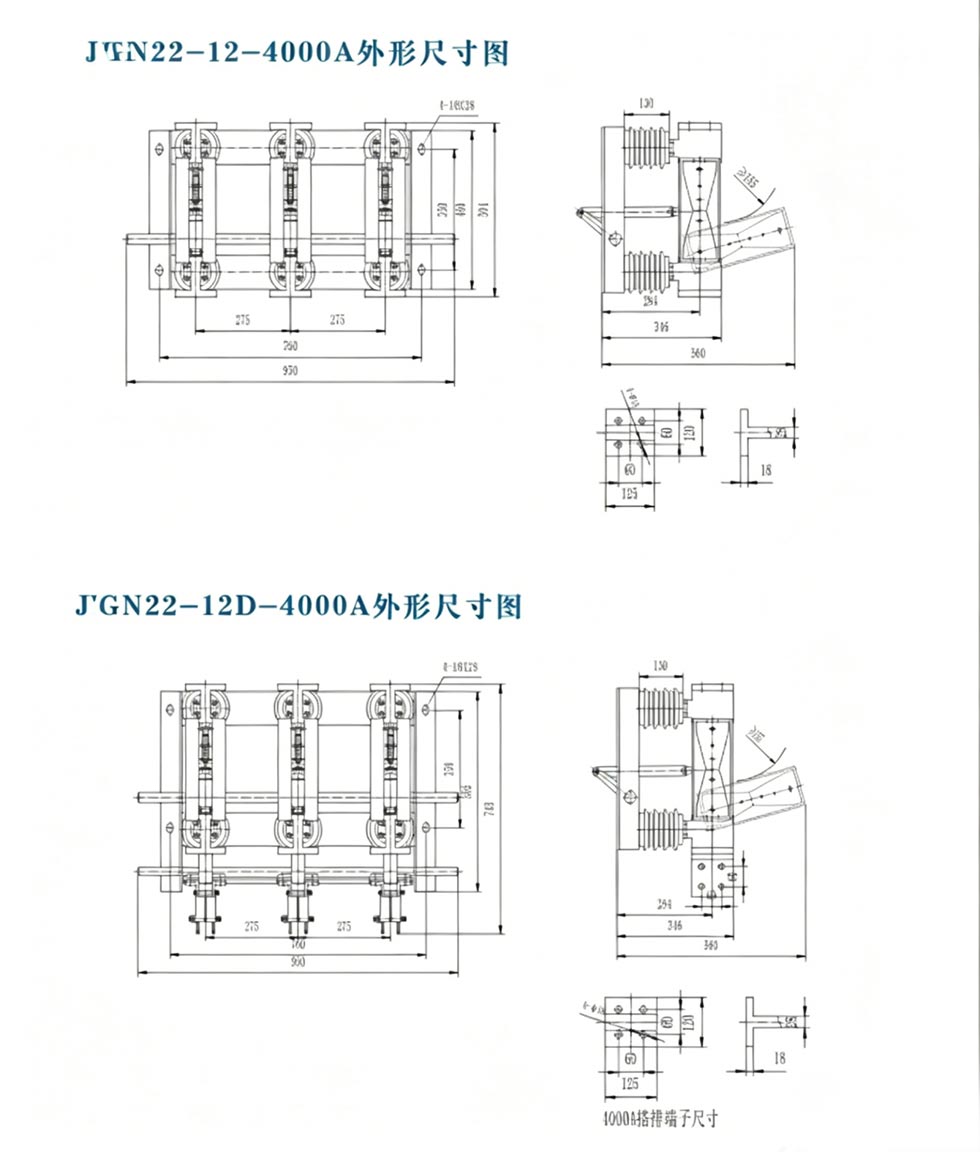

बाहिरी आयाम

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

वास्तविक आवेदन केसहरू

केस १: ठूलो स्टिल प्लान्टमा १२kV पावर वितरण प्रणाली अपग्रेड

राज्यको स्वामित्वमा रहेको स्टिल प्लान्टलाई यसको 12kV उच्च भोल्टेज पावर वितरण कोठा अलगाव उपकरण अपग्रेड गर्न आवश्यक छ। द मुख्य चुनौतीहरू उच्च-वर्तमान ताप, खराब बाहिरी प्रदूषण संरक्षण, र उच्च मर्मत सुरक्षा जोखिमहरू थिए। द Usune GN□-12DW/1250A विच्छेदक (ग्राउन्डिङ र प्रदूषण सुरक्षा सहित) चयन गरिएको थियो, कठोर बाहिरीका लागि उपयुक्त धुलो वातावरण। यसको 1250A रेटेड वर्तमानले इस्पात निर्माण उत्पादनको पूर्ण-लोड सञ्चालन आवश्यकताहरू पूरा गर्दछ रेखा।

- कार्यान्वयन नतिजाहरू: उपकरणहरू 2 वर्षदेखि ओभरहेटिंग वा इन्सुलेशन बिना सञ्चालनमा छन् असफलताहरु ग्राउन्डिङ प्रकार्य विश्वसनीय छ, र अलगाव ब्रेक मर्मत समयमा स्पष्ट छ। मर्मतसम्भार दक्षता 40% ले बढेको छ, परिणामस्वरूप ग्राहकबाट दीर्घकालीन थोक खरिद आदेशहरू।

केस 2: ठूलो थर्मल पावर प्लान्टमा 10kV जेनरेटर आउटलेट अलगाव

१० केभी जेनेरेटर आउटलेटमा आइसोलेसन उपकरण कन्फिगर गर्न ३०० मेगावाटको थर्मल पावर प्लान्ट आवश्यक उच्च-उचाई अनुकूलनता, उच्च-वर्तमान स्थिरता, र कम्पन प्रतिरोध। Usune GN□-10/1000A इनडोर विच्छेदन स्विच चयन गरिएको थियो, एक अनुकूलित उच्च-उचाई प्रबलित समाधान संग बिरुवा क्षेत्रहरु को लागी उपयुक्त संग उचाइ ≤2200m र बलियो कम्पन अवस्थाहरूमा प्रतिरोधी।

- कार्यान्वयन परिणामहरू: उपकरणहरू 3 वर्षको लागि स्थिर रूपमा सञ्चालन भएको छ, ठूला धाराहरूको प्रभावको सामना गर्दै जेनेरेटर आउटलेटमा कुनै पनि असफलता वा खराबी बिना, एकाइको लागि सुरक्षित अलगाव सुरक्षा प्रदान गर्दै मर्मत र पावर प्लान्टहरूमा बेन्चमार्क अनुप्रयोग केस बन्ने।

FAQ

Q1: Usune डिस्कनेक्ट स्विच 12kV 10kV 1000A 1250A र साधारण डिस्कनेक्ट बीचको मुख्य भिन्नता के हो? स्विच?

A: मुख्य भिन्नता उच्च वर्तमान बोक्ने क्षमता र वातावरणीय अनुकूलनतामा निहित छ। साधारण डिस्कनेक्ट स्विचहरूमा ≤630A को मूल्याङ्कन गरिएको वर्तमान छ, जबकि Usune उत्पादनहरू 1000A र 1250A उच्च प्रवाहमा केन्द्रित छन्। परिदृश्यहरू, गर्मी उत्पादन कम गर्न प्रवाहकीय संरचना अनुकूलन; एकै समयमा, तिनीहरू समर्थन गर्छन् इनडोर/आउटडोर प्रयोगको लागि अनुकूलन, प्रदूषण संरक्षण, ग्राउन्डिङ, आदि, र चरम तापमान सामना गर्न सक्छ -50 ℃ देखि + 50 ℃ सम्म, तिनीहरूलाई कठोर परिस्थितिहरू जस्तै स्टिल मिल र पावर प्लान्टहरूका लागि उपयुक्त बनाउँदछ, जुन सामान्य उत्पादनहरू भेट्न सक्दैनन्।

Q2: के यो डिस्कनेक्ट स्विच समर्थन उच्च-उचाई र भारी प्रदूषित वातावरणमा प्रयोग हुन्छ?

A: हो। मानक मोडेल उचाइ ≤2000m र प्रदूषण स्तर III-IV को लागि उपयुक्त छ। उचाइको लागि ≥2500m, अनुकूलतालाई अनुकूलित समाधानहरू मार्फत सुधार गर्न सकिन्छ जस्तै प्रबलित इन्सुलेशन र कम मूल्याङ्कन गरिएको वर्तमान। भारी प्रदूषित वातावरणको लागि, प्रदूषण प्रतिरोधी (W) मोडेल उपलब्ध छ, प्रदूषण प्रतिरोधी प्रयोग गरेर। इन्सुलेटरहरू एन्टी-फ्लेशओभर क्षमताहरू बढाउन। यो मोडेल धेरै उच्च-उचाई इस्पात मा लागू गरिएको छ बिरुवा र पावर प्लान्टहरू।

Q3: 12kV, 10kV, 1000A, र 1250A डिस्कनेक्ट स्विचहरूको लागि वारेन्टी अवधि के हो? स्थापना निर्देशन छ बिक्री पछि प्रदान?

A: Usune ले 2-वर्षको वारेन्टी प्रदान गर्दछ, नि:शुल्क मर्मत र पार्टपुर्जाहरू प्रतिस्थापन गर्ने गैर-मानव-कारण गल्तीहरूको लागि। वारेन्टी अवधि। बिक्री पछि टोलीले नि: शुल्क स्थापना मार्गदर्शन र प्राविधिक प्रशिक्षण प्रदान गर्दछ, र मद्दत गर्न सक्छ रिमोट वा साइटमा कमीशनको साथ। अनुकूलित प्राविधिक समाधानहरू पनि उपकरण सुनिश्चित गर्न समर्थित छन् साइटको अवस्थाहरूमा अनुकूलनता र मर्मत चिन्ताहरू हटाउन।
