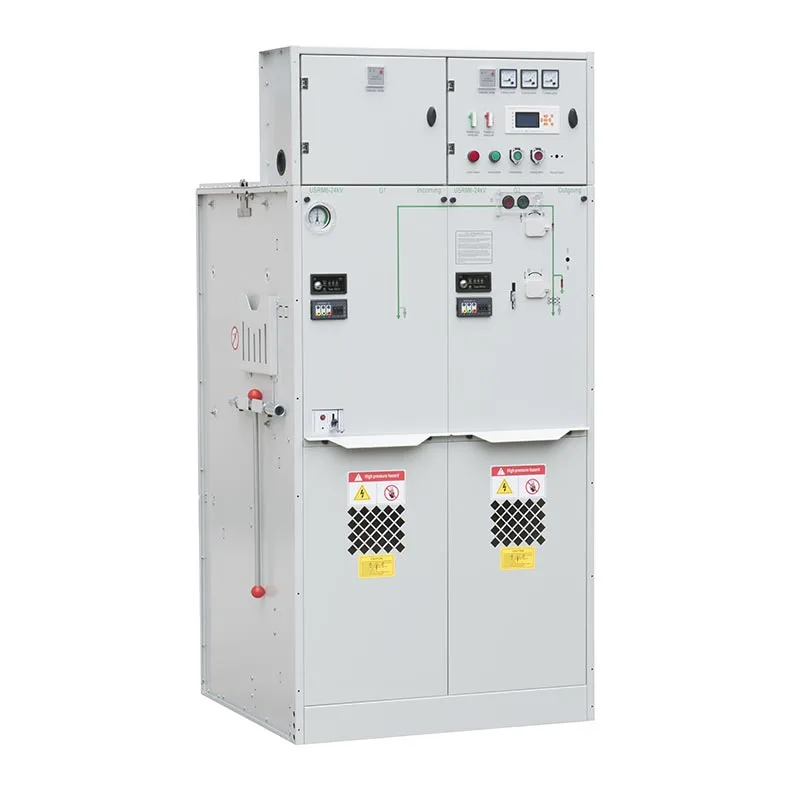

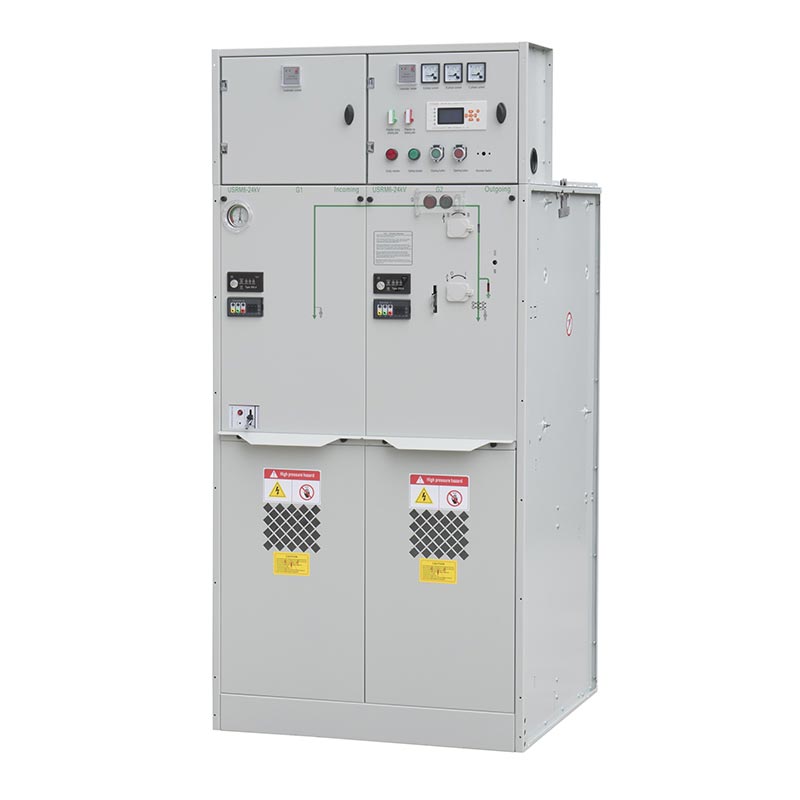

Usune 24kV ग्यास इन्सुलेटेड स्विचगियर विशिष्ट वितरणसँग मेल खाने विभिन्न कार्यात्मक एकाइहरूसँग उपलब्ध छ। आवश्यकताहरु। C एकाइ लोड स्विचिङ र वितरण नियन्त्रणको लागि लोड ब्रेक स्विच एकाइ हो, F एकाइ लोड हो ट्रान्सफर्मर र फिडर सुरक्षाको लागि ब्रेक स्विच-फ्यूज संयोजन एकाइ, र V एकाइ सर्किट ब्रेकर एकाइ हो उन्नत स्विचिङ र सुरक्षा प्रकार्यहरू आवश्यक अनुप्रयोगहरू।
यसको कम्प्याक्ट संलग्न संरचना, लचिलो कार्यात्मक कन्फिगरेसन र भरपर्दो इन्सुलेशन प्रदर्शनको साथ, Usune स्थापना घटाउँदै विद्युत वितरण सुरक्षा सुधार गर्न खोज्ने ग्राहकहरूको लागि व्यावहारिक समाधान प्रदान गर्दछ ठाउँ।
सिल गरिएको ग्यास-इन्सुलेटेड डिजाइनले मुख्य विद्युतीय कम्पोनेन्टहरूलाई बन्द क्याबिनेट भित्र राख्छ, तिनीहरूको कम गर्छ। धुलो, आर्द्रता र बाह्य प्रदूषणको जोखिम। यो कम्प्याक्ट संरचनाले स्थापना ठाउँ र अनुकूलन गर्न मद्दत गर्दछ सबस्टेशनहरू, औद्योगिक प्लान्टहरू र सहरी वितरण परियोजनाहरूको लागि उपयुक्त ठाउँ जहाँ उपलब्ध छ सीमित।
Usune 24kV ग्यास इन्सुलेटेड स्विचगियरले वितरण नेटवर्क अनुसार विभिन्न कार्यात्मक कन्फिगरेसनहरूलाई समर्थन गर्दछ आवश्यकताहरु। C इकाईले भरपर्दो लोड स्विचिंगको लागि लोड ब्रेक स्विच प्रयोग गर्दछ, F एकाइले लोड ब्रेक संयोजन गर्दछ ट्रान्सफर्मर र फिडर सुरक्षाको लागि फ्यूजको साथ स्विच गर्नुहोस्, जबकि V इकाईले अनुप्रयोगहरूको लागि सर्किट ब्रेकर प्रयोग गर्दछ। थप व्यापक स्विचिङ र सुरक्षा क्षमताहरू आवश्यक छ।
स्विचगियर -40°C देखि +50°C सम्मको परिवेशको तापमानको लागि डिजाइन गरिएको छ, 24-घण्टाको औसत तापक्रममा 35 डिग्री सेल्सियस भन्दा बढी। यसलाई ४,००० मिटरसम्मको उचाइमा प्रयोग गर्न सकिन्छ, जबकि ग्यास चार्जिङमा विशेष ध्यान दिनुपर्छ 1,000 मिटर भन्दा माथि उपकरण स्थापना हुँदा दबाव। उच्च-उचाई स्थापनाहरूको लागि, अन्तिम कन्फिगरेसन वास्तविक सञ्चालन अवस्था अनुसार Usune संग पुष्टि गर्नुपर्छ।
संलग्न संरचनाले आन्तरिक कम्पोनेन्टहरूमा वातावरणीय प्रदूषणको प्रभावलाई कम गर्न मद्दत गर्दछ, जुन हुन सक्छ नियमित उपकरण व्यवस्थापन सरलीकरण। यसले भरपर्दो चाहिने ग्राहकहरूको लागि स्विचगियर उपयुक्त बनाउँछ कम मर्मत कार्यभार संग मध्यम-भोल्टेज उपकरण।
मानक सेवा उचाइ 4,000 मिटर सम्म छ। जब उपकरण 1,000 मिटर भन्दा माथिको उचाइमा स्थापित हुन्छ, चार्ज दबाव वास्तविक स्थापना उचाइ अनुसार समायोजित गर्न सकिन्छ। 2,000 भन्दा माथि स्थापनाहरूको लागि m, घटाइएको वायुमण्डलीय दबाव र परिणामस्वरूप इन्सुलेशन आवश्यकताहरूमा विशेष ध्यान दिइनु पर्छ।
उपकरण -40°C देखि +50°C को परिवेशको तापमान दायराको लागि डिजाइन गरिएको छ, औसत तापमान 24 भन्दा माथि घण्टा 35 डिग्री सेल्सियस भन्दा बढी छैन। यो फराकिलो अपरेटिङ तापमान दायराले स्विचगियरलाई चिसो क्षेत्र र दुवै सेवा गर्न अनुमति दिन्छ तातो-जलवायु अनुप्रयोगहरू जब समग्र परियोजना सर्तहरूले निर्दिष्ट आवश्यकताहरू पूरा गर्दछ।
सापेक्षिक आर्द्रता 24 घण्टा भित्र 95% भन्दा बढी र एक मा 90% भन्दा बढी नहुने अवस्थाको लागि डिजाइन गरिएको छ। मासिक आधारमा। स्थापना वातावरण पनि विस्फोटक वा संक्षारक ग्यासहरूबाट मुक्त हुनुपर्छ जुन हुन सक्छ उपकरणमा प्रतिकूल असर गर्छ।
स्विचगियर विस्फोटक वा संक्षारक ग्याँस वा गम्भीर धक्का र प्रभाव बिना स्थानहरूमा स्थापना गर्नुपर्छ। द वातावरणीय प्रदूषण स्तर GB/T 5582 अनुसार स्तर III भन्दा बढि हुनु हुँदैन। विशेष सञ्चालन सर्तहरू उपयुक्त उपकरण कन्फिगरेसन हुन सक्छ भनेर उत्पादन अघि निर्मातालाई सूचित गरिनु पर्छ पुष्टि भयो।
C इकाई मध्यम-भोल्टेज लोड स्विचिङ र वितरण नियन्त्रणको लागि डिजाइन गरिएको हो। यो एक व्यावहारिक प्रदान गर्दछ फिडर र नेटवर्क अनुप्रयोगहरूको लागि कन्फिगरेसन जहाँ भरपर्दो लोड स्विचिङ आवश्यक छ बिना कुनै आवश्यकता सर्किट ब्रेकर आधारित सुरक्षा व्यवस्था।
F एकाइले स्विचिङ र सुरक्षा प्रकार्यहरू प्रदान गर्न फ्यूजहरूसँग लोड ब्रेक स्विच संयोजन गर्दछ। यो विशेष गरी हो ट्रान्सफर्मर फिडर अनुप्रयोगहरूको लागि उपयुक्त जहाँ कम्प्याक्ट उपकरण र प्रभावकारी सर्ट-सर्किट सुरक्षा छन् आवश्यक छ।
V इकाईले अधिक व्यापक स्विचिङ र सुरक्षा कार्यहरू आवश्यक पर्ने अनुप्रयोगहरूको लागि सर्किट ब्रेकर प्रयोग गर्दछ। यो मध्यम-भोल्टेज वितरण प्रणालीहरूको लागि उपयुक्त छ जहाँ सर्किट अवरोध र सुरक्षा समन्वय हुन्छ। महत्त्वपूर्ण आवश्यकताहरू।
| छैन। | वस्तुहरू | एकाइ | लोड ब्रेक स्विच एकाइ | संयोजन एकाइ | सर्किट ब्रेकर एकाई |
| 1 | मूल्याङ्कन भोल्टेज | kV | १२/२४ | १२/२४ | १२/२४ |
| 2 | मूल्याङ्कन गरिएको आवृत्ति | Hz | 50 | 50 | 50 |
| 3 | मूल्याङ्कन गरिएको वर्तमान | A | 630 | 125 (फ्यूज वर्तमान मा निर्भर गर्दछ) | 630 |
| 4 | मूल्याङ्कन गरिएको इन्सुलेशन स्तर - 1 मिनेट फ्रिक्वेन्सी प्रतिरोध भोल्टेज - अन्तर चरण, जमीन | kV | ४२/६५ | ४२/६५ | ४२/६५ |
| मूल्याङ्कन गरिएको इन्सुलेशन स्तर-1 मिनेट फ्रिक्वेन्सी भोल्टेज-पृथक दूरीको सामना गर्दछ | kV | ४८/७९ | ४८/७९ | ४८/७९ | |
| मूल्याङ्कन इन्सुलेशन स्तर-1 मिनेट फ्रिक्वेन्सी भोल्टेज-नियन्त्रण र सहायक सर्किट प्रतिरोध | kV | २/२ | २/२ | २/२ | |
| मूल्याङ्कन इन्सुलेशन स्तर- प्रकाश आवेग भोल्टेज सामना- अन्तर चरण, जमीन | kV | ७५/१२५ | ७५/१२५ | ७५/१२५ | |
| रेटेड इन्सुलेशन स्तर-प्रकाश आवेग भोल्टेज-पृथक दूरी सामना | kV | ८५/१४५ | ८५/१४५ | ८५/१४५ | |
| 5 | रेटेड सर्ट सर्किट वर्तमान सामना | kA/s | २५/४ | —— | २५/४ |
| 6 | रेटेड शिखर वर्तमान प्रतिरोध | kA | 63 | —— | 63 |
| 7 | रेटेड सर्ट सर्किट वर्तमान बनाउने | kA | 63 | HV फ्यूज द्वारा सीमित | 63 |
| 8 | मूल्याङ्कन गरिएको सर्ट सर्किट ब्रेकिंग वर्तमान | kA | —— | HV फ्यूज द्वारा सीमित | २५/२५ |
| 9 | मूल्याङ्कन गरिएको प्रसारण वर्तमान | A | —— | १७००/१४०० | —— |
| 10 | मूल्याङ्कन गरिएको सक्रिय लोड ब्रेकिंग वर्तमान | A | 630 | —— | —— |
| 11 | मूल्याङ्कन गरिएको बन्द-लूप ब्रेकिङ वर्तमान | A | 630 | —— | 630 |
| 12 | मेकानिकल लाइफ-लोड ब्रेक स्विच/सीबी | समय | 10000 | 10000 | 20000 |
| मेकानिकल लाइफ आइसोलेशन/ग्राउन्ड स्विच | समय | 5000 | 5000 | 5000 | |
| 13 | सर्किट प्रतिरोध | μΩ | ≤१५० | —— | ≤१५० |
| 14 | मूल्याङ्कन चार्ज दबाव (20 ℃ गेज दबाव) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | ग्याँस वार्षिक सापेक्ष चुहावट दर | % | 0.05 | 0.05 | 0.05 |
| 16 | आईपी संरक्षण डिग्री-क्याबिनेट | IP4X | IP4X | IP4X | |
| आईपी सुरक्षा डिग्री-ग्यास ट्यांक | IP67 | IP67 | IP67 |
Usune 24kV ग्यास इन्सुलेटेड स्विचगियर औद्योगिक प्लान्टहरूमा प्रयोग गर्न सकिन्छ जहाँ भरपर्दो मध्यम-भोल्टेज स्विचिङ र संरक्षण निरन्तर उत्पादनको लागि आवश्यक छ। कम्प्याक्ट घेराले विद्युतीय कोठाको ठाउँलाई अनुकूलन गर्न मद्दत गर्दछ, जबकि C, F र V कन्फिगरेसनहरूले उपकरणहरूलाई विभिन्न फिडर र ट्रान्सफर्मरसँग मिलाउन अनुमति दिन्छ आवश्यकताहरु।
F र V एकाइहरू ट्रान्सफर्मर र फिडर अनुप्रयोगहरूको लागि कन्फिगर गर्न सकिन्छ जहाँ सुरक्षा र स्विचिंग कार्यहरू कम्प्याक्ट मध्यम भोल्टेज प्रणालीमा एकीकृत गर्न आवश्यक छ। संलग्न डिजाइनले आन्तरिक सुरक्षालाई पनि मद्दत गर्दछ वातावरणीय प्रदूषणबाट घटकहरू।
सहरी सबस्टेशनहरू, व्यावसायिक सुविधाहरू र पूर्वाधार परियोजनाहरूमा अक्सर उपकरणहरूको लागि कडा आवश्यकताहरू हुन्छन् आकार र परिचालन विश्वसनीयता। Usune 24kV ग्यास इन्सुलेटेड स्विचगियरको कम्प्याक्ट डिजाइनले यसलाई उपयुक्त बनाउँछ परियोजनाहरू जहाँ स्थापना ठाउँ सीमित छ र भरपर्दो मध्यम-भोल्टेज वितरण आवश्यक छ।
ग्यास इन्सुलेटेड स्विचगियरले एक संलग्न र कम्प्याक्ट संरचना प्रयोग गर्दछ, आवश्यक स्विचिंग र सुरक्षालाई अनुमति दिँदै कार्यहरू सानो स्थापना पदचिह्नमा एकीकृत गर्न। परम्परागत हावा इन्सुलेटेड स्विचगियर सामान्यतया अधिक बिजुली क्लियरेन्स आवश्यक छ, उच्च स्थान आवश्यकताहरु को परिणामस्वरूप।
Usune ग्यास इन्सुलेटेड स्विचगियरको संलग्न संरचनाले आन्तरिक विद्युतीय घटकहरूको प्रत्यक्ष एक्सपोजर कम गर्दछ धुलो, आर्द्रता र बाह्य प्रदूषणमा। परम्परागत हावा इन्सुलेटेड उपकरणहरू अधिक निर्भर छन् वरपरको स्थापना वातावरण र माग गरिएका स्थानहरूमा थप वातावरणीय सुरक्षा आवश्यक हुन सक्छ।
C, F र V इकाइहरूले ग्राहकहरूलाई तिनीहरूको अनुसार विभिन्न स्विचिङ र सुरक्षा प्रकार्यहरू चयन गर्न अनुमति दिन्छ वितरण आवश्यकताहरू। यो मोड्युलर दृष्टिकोणले एकल निश्चित स्विचगियर प्रयोग गर्नु भन्दा बढी लचिलोपन प्रदान गर्दछ विभिन्न अनुप्रयोगहरूको लागि कन्फिगरेसन।
Usune 24kV ग्यास इन्सुलेटेड स्विचगियर मध्यम-भोल्टेजको लागि लागू चिनियाँ मापदण्डहरूको सन्दर्भमा डिजाइन गरिएको हो। उच्च भोल्टेज एसी लोड ब्रेक स्विचहरूको लागि GB 3804-2004 सहित स्विचगियर र विद्युतीय उपकरणहरू, GB 1984-2014 को लागि उच्च भोल्टेज AC सर्किट ब्रेकरहरू, GB 16926-2009 उच्च-भोल्टेज AC लोड ब्रेक स्विच-फ्यूज संयोजनहरू र GB 1985-2014 उच्च-भोल्टेज एसी अलगाव र ग्राउन्डिङ स्विचहरूको लागि।
उपकरणले GB 3906-2006 लाई 3.6kV–40.5kV AC मेटल-इनक्लोज्ड स्विचगियर र कन्ट्रोलगियर, GB/T लाई पनि सन्दर्भ गर्दछ। 11022-2011 उच्च-भोल्टेज स्विचगियर र कन्ट्रोलगियरको साझा प्राविधिक आवश्यकताहरूको लागि, GB 4208-2008 घेराको लागि सुरक्षा, बाह्य इन्सुलेशन प्रदूषण स्तरहरूको लागि GB/T 5582-1993 र AC धातु-बंद स्विचगियरको लागि DL/T 404-2007 र नियन्त्रण गियर।
अन्य लागू हुने आवश्यकताहरूमा मेकानिकल र बिजुली उत्पादन प्राविधिक अवस्थाहरूका लागि GB/T 13384-2008 समावेश छ, GB प्याकेजिङ र यातायात चिन्हहरूको लागि 191-2008 र उच्च-भोल्टेजको इन्सुलेशन समन्वयको लागि GB 311.1-2012 प्रसारण र वितरण उपकरण। अन्तिम लागू मापदण्ड उत्पादन अनुसार पुष्टि हुनुपर्छ कन्फिगरेसन र लक्षित बजार।
Usune मध्यम-भोल्टेज स्विचगियर औद्योगिक परियोजनाहरू जस्तै रासायनिक प्लान्ट र निर्माणमा लागू गरिएको छ। सुविधाहरू। ग्राहकहरू स्थिर सञ्चालन, कम्प्याक्ट स्थापना र विश्वसनीय सुरक्षा प्रदर्शनमा फोकस गर्छन्। द सिल गरिएको ग्यास-इन्सुलेटेड संरचनाले धूलो, आर्द्रता र वातावरणीय अवस्थाहरूको प्रभावलाई कम गर्न मद्दत गर्दछ। दीर्घकालीन उपकरण विश्वसनीयता।
जलविद्युत केन्द्र, तेल लगायतका पूर्वाधार र उर्जा सम्बन्धी परियोजनाका लागि यूसुन उत्पादनहरू आपूर्ति गरिएको छ। भण्डारण सुविधाहरू र यातायात परियोजनाहरू। ग्राहकहरूले लचिलो C, F र V कार्यात्मक कन्फिगरेसनलाई महत्व दिन्छन्, जसले स्विचगियरलाई विभिन्न स्विचिङ, सुरक्षा र वितरण आवश्यकताहरूको लागि अनुकूलित गर्न अनुमति दिन्छ।
परियोजना अनुप्रयोगहरूमा आधारित, ग्राहकहरूले मुख्य रूपमा Usune स्विचगियरको कम्प्याक्ट डिजाइनको लागि प्रशंसा गर्छन्, भरपर्दो इन्सुलेशन प्रदर्शन, लचिलो कन्फिगरेसन र कम मर्मत आवश्यकताहरू। मोड्युलर संरचनाले मद्दत गर्दछ ग्राहकहरूले विभिन्न मध्यम-भोल्टेज वितरण प्रणाली अनुसार उपयुक्त समाधानहरू चयन गर्छन्।
Zhejiang Usune इलेक्ट्रिक कं, लिमिटेड ISO 9001 गुणस्तर अनुसार एक व्यापक गुणस्तर व्यवस्थापन प्रणाली स्थापना गरेको छ व्यवस्थापन प्रणाली, ISO 14001 पर्यावरण व्यवस्थापन प्रणाली र ISO 45001 व्यावसायिक स्वास्थ्य र सुरक्षा व्यवस्थापन प्रणाली।
विभिन्न बजार आवश्यकताहरू पूरा गर्न, Usune 24kV ग्यास इन्सुलेटेड स्विचगियरले प्रासंगिक IEC र GB मानक प्रकार पारित गरेको छ। परीक्षण र सीई प्रमाणीकरण प्राप्त। उत्पादनहरू समर्थन गर्न कडा गुणस्तर नियन्त्रण प्रक्रिया अन्तर्गत निर्मित छन् विश्वव्यापी मध्यम-भोल्टेज पावर वितरण अनुप्रयोगहरूको लागि विश्वसनीय प्रदर्शन, सुरक्षा र अनुपालन।
निर्दिष्ट परिवेश तापमान दायरा -40°C देखि +50°C हो, औसत तापमान 24 घण्टा भन्दा बढीको साथ ३५ डिग्री सेल्सियस
निर्दिष्ट सापेक्षिक आर्द्रता 24 घण्टा भित्र 95% भन्दा बढी र मासिक आधारमा 90% भन्दा बढी हुँदैन। द उपकरणहरू विस्फोटक वा संक्षारक ग्यासहरू नभएको वातावरणमा र तोकिएको भित्र स्थापित हुनुपर्छ प्रदूषण स्तर।
हो। C, F र V कार्यात्मक एकाइहरू ग्राहकको वितरण नेटवर्क, स्विचिङ र अनुसार चयन गर्न सकिन्छ। सुरक्षा आवश्यकताहरू। विशेष अपरेटिङ वातावरणको लागि, ग्राहकहरूले पहिले सान्दर्भिक सर्तहरू प्रदान गर्नुपर्छ Usune उपयुक्त कन्फिगरेसन मूल्याङ्कन गर्न सक्छ ताकि अर्डर।
उत्पादन डिजाइनले लागू हुने GB र DL/T मापदण्डहरू, लोड ब्रेक स्विचहरू कभर गर्ने आवश्यकताहरू सहित, सन्दर्भ गर्दछ। सर्किट ब्रेकर, फ्यूज संयोजन, धातु-बंद स्विचगियर, घेरा सुरक्षा, इन्सुलेशन समन्वय र उच्च भोल्टेज स्विचगियर को लागी सामान्य प्राविधिक आवश्यकताहरु।
Zhejiang Usune इलेक्ट्रिक कं, लिमिटेड विभिन्न पावर वितरणको लागि मध्यम-भोल्टेज विद्युतीय उपकरणहरू प्रदान गर्दछ आवश्यकताहरु। 24kV ग्यास इन्सुलेटेड स्विचगियरले लचिलो C, F र V सँग कम्प्याक्ट संलग्न संरचना जोड्दछ। कार्यात्मक एकाइहरू, ग्राहकहरूलाई विशेष नेटवर्क आवश्यकताहरू अनुसार उपकरण कन्फिगर गर्न अनुमति दिँदै।
Usune ले विशेष परिचालन अवस्थाहरूको लागि प्राविधिक सञ्चारलाई पनि समर्थन गर्दछ। उच्च समावेश आवेदनहरूको लागि उचाइ, चरम तापक्रम वा अन्य गैर-मानक वातावरणीय अवस्थाहरू, ग्राहकहरूले परियोजना विवरणहरू प्रदान गर्न सक्छन् अर्डर गर्नु अघि उपकरण कन्फिगरेसन र अपरेटिङ प्यारामिटरहरू ठीकसँग मूल्याङ्कन गर्न सकिन्छ।
