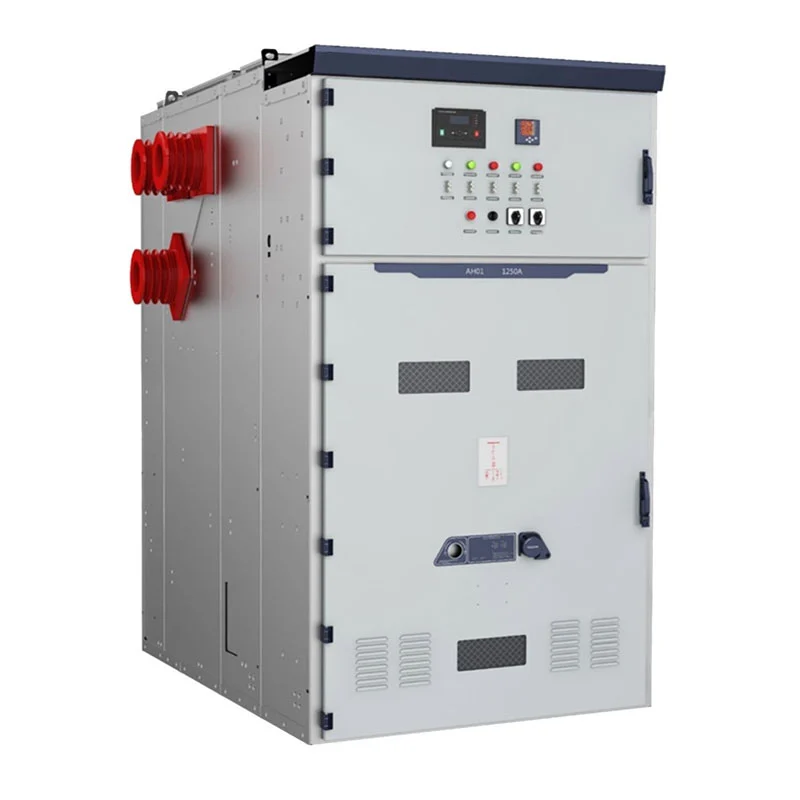

KYN61-40.5 33kV इनडोर VCB स्विचगियर प्यानल उच्च-भोल्टेज इनडोर आवश्यक पर्ने परियोजनाहरूको लागि विकसित गरिएको छ वितरण प्लेटफर्म। यसको कन्फिगरेसनले निकाल्न मिल्ने भ्याकुम सर्किट ब्रेकरलाई जोड्दछ, धातु-संलग्न निर्माण, छुट्टिएका विद्युतीय डिब्बाहरू, बसबार प्रणालीहरू, केबल जडानहरू, र माध्यमिक नियन्त्रण उपकरणहरू एकीकृत स्विचगियर लाइनअपमा।
Usune ISO 9001, ISO 14001, र ISO 45001 व्यवस्थापन प्रणाली अन्तर्गत सञ्चालन गर्दछ। उपकरण अनुसार डिजाइन गरिएको छ लागू हुने IEC र GB मापदण्डहरू, लागू हुने बजारहरूको लागि उपलब्ध CE प्रमाणीकरणको साथ।
33kV र 36kV-वर्ग वितरण प्रणालीहरूको लागि, स्विचगियर चयनलाई केवल नाममात्र मिल्ने भन्दा बढी चाहिन्छ। भोल्टेज। इन्जिनियरहरूले इन्सुलेशन स्तर, लोड वर्तमान, त्रुटि वर्तमान, फिडर कन्फिगरेसन, ट्रान्सफर्मर विचार गर्न आवश्यक छ। क्षमता, केबल जडान, सुरक्षा समन्वय, र स्थापना वातावरण।
KYN61-40.5 33kV इनडोर VCB स्विचगियर प्यानल इनडोर मध्यम-भोल्टेज वितरणको लागि हो जहाँ यी विद्युतीय मापदण्डहरू पूर्ण विद्युत वितरण प्रणाली भित्र समन्वय गर्न आवश्यक छ।
कम भोल्टेज स्विचगियर अनुप्रयोगहरूको तुलनामा, उच्च प्रणाली भोल्टेजले इन्सुलेशनमा बढी जोड दिन्छ। समन्वय र सर्ट सर्किट प्रदर्शन। Usune विद्युत प्यारामिटर अनुसार उपकरण कन्फिगर गर्न सक्नुहुन्छ ग्राहक द्वारा प्रदान।
उपकरणले प्राथमिक र माध्यमिक विद्युतीय खण्डहरू व्यवस्थित गर्न धातु-संलग्न वास्तुकला प्रयोग गर्दछ। मुख्य सर्किटमा भ्याकुम सर्किट ब्रेकर, बसबार जडानहरू, केबल टर्मिनेसन क्षेत्र, र सम्बन्धित ग्राउन्डिङ समावेश छ। अवयवहरू।
माध्यमिक उपकरणहरू अनुसार सुरक्षा, मापन, नियन्त्रण, सङ्केत र सञ्चारको लागि व्यवस्थित गर्न सकिन्छ परियोजना आवश्यकताहरु।
यो कन्फिगरेसनले स्विचगियर लाइनअपलाई प्रयोग गर्नुको सट्टा वास्तविक विद्युतीय नेटवर्कको वरिपरि डिजाइन गर्न अनुमति दिन्छ। प्रत्येक आवेदनको लागि एक निश्चित क्याबिनेट व्यवस्था।
उच्च भोल्टेज स्तरहरूमा, सुरक्षा समन्वय प्रणाली डिजाइनको महत्त्वपूर्ण भाग हुन्छ। सर्किट ब्रेकर, सुरक्षा रिले, ट्रान्सफर्मर, केबल, र अपस्ट्रीम उपकरण गणना त्रुटि अनुसार चयन गर्नुपर्छ अवस्था र संरक्षण दर्शन।
भ्याकुम सर्किट ब्रेकरले प्राथमिक स्विचिङ र अवरोध प्रकार्य प्रदान गर्दछ। सम्बन्धित संरक्षण र नियन्त्रण प्रणाली ग्राहकको विद्युतीय डिजाइन अनुसार कन्फिगर गर्न सकिन्छ।
कार्यात्मक खण्डहरू बीचको धातु विभाजनहरूले आन्तरिक विद्युतीय लेआउटलाई व्यवस्थित गर्न मद्दत गर्दछ, जबकि दबाव राहत व्यवस्थाले आन्तरिक गल्तीको घटनामा दबाव डिस्चार्जको लागि नियन्त्रित मार्ग प्रदान गर्दछ।
आगमन क्याबिनेटले अपस्ट्रिम बिजुली नेटवर्कबाट पावर प्राप्त गर्दछ र यसलाई स्विचगियर बसबारमा स्थानान्तरण गर्दछ। प्रणाली। मूल्याङ्कन गरिएको वर्तमान, सुरक्षा उपकरण, मापन आवश्यकताहरू, र केबल कन्फिगरेसन निर्धारण गर्नुपर्छ परियोजना डिजाइन बाट।
बाहिर जाने क्याबिनेटहरूले ट्रान्सफर्मरहरू, मोटरहरू, उत्पादन उपकरणहरू, वा अन्य डाउनस्ट्रीम लोडहरूमा शक्ति वितरण गर्दछ। द हालको मूल्याङ्कन र सुरक्षा सेटिङहरू जडान गरिएको लोड अनुरूप हुनुपर्छ।
PT र भोल्टेज मापन कन्फिगरेसनहरू समावेश गर्न सकिन्छ जहाँ परियोजनालाई भोल्टेज अनुगमन आवश्यक हुन्छ, सुरक्षा कार्यहरू, वा विद्युतीय मापन।
बस खण्डीकरण व्यवस्थाले वितरण प्रणालीलाई अलग-अलग खण्डहरूमा विभाजन गर्न र विद्युतीयलाई समर्थन गर्न सक्छ परियोजना ईन्जिनियर द्वारा परिभाषित परिचालन रणनीति।
ऊर्जा मापन र विद्युतीय प्यारामिटर आवश्यक पर्ने अनुप्रयोगहरूको लागि मिटरिङ कन्फिगरेसनहरू प्रदान गर्न सकिन्छ निगरानी।

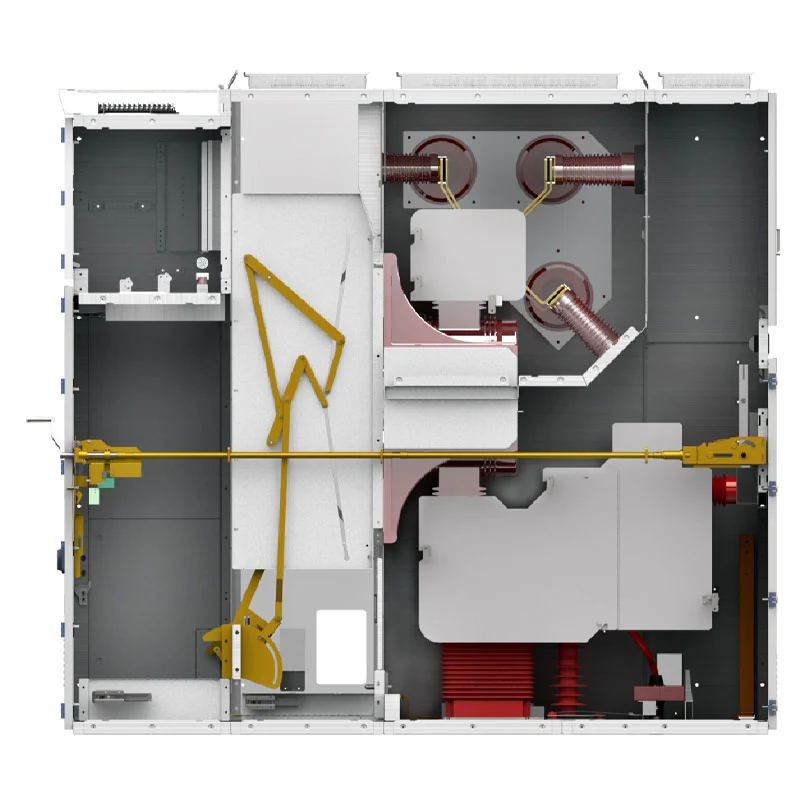

क्याबिनेटलाई ब्रेकर कम्पार्टमेन्ट, बसबार डिब्बा, सहित परिभाषित विद्युतीय खण्डहरूमा व्यवस्थित गरिएको छ। केबल डिब्बा, र उपकरण/नियन्त्रण डिब्बा।
ब्रेकर खण्डले भ्याकुम सर्किट ब्रेकर र यसको सञ्चालन संयन्त्रलाई समायोजन गर्दछ। बसबार खण्ड प्रदान गर्दछ क्याबिनेटहरू बीचको मुख्य विद्युतीय जडान, जबकि केबल डिब्बाले आगमनको लागि ठाउँ प्रदान गर्दछ र बाहिर जाने केबल जडानहरू।
उपकरण र नियन्त्रण खण्डमा सुरक्षा, मापन, नियन्त्रण, र को लागी आवश्यक माध्यमिक घटकहरू छन् संकेत।
यो व्यवस्थाले इन्जिनियरहरूलाई स्थापना, केबल राउटिङको योजना बनाउँदा स्पष्ट आन्तरिक वास्तुकला दिन्छ। सञ्चालन, र मर्मतसम्भार।
उपकरणले गलत अपरेटिङ अनुक्रमहरू प्रतिबन्ध गर्न डिजाइन गरिएको मेकानिकल इन्टरलकिङ प्रणाली समावेश गर्दछ।
पाँच-प्रूफ संयन्त्र गलत सर्किट ब्रेकर अपरेसन, फिर्ता लिन मिल्ने को आन्दोलन रोक्नको लागि हो। लोड अन्तर्गत एकाइ, उर्जा भएको बेला अर्थिङ स्विच बन्द गर्ने, अर्थिङ स्विच हुँदा सर्किटलाई ऊर्जा दिने बन्द रहन्छ, र ऊर्जावान कम्पार्टमेन्टहरूमा आकस्मिक पहुँच।
एक शीर्ष माउन्ट दबाव राहत उपकरण पनि क्याबिनेट संरचना मा नियन्त्रित दबाव प्रदान गर्न सम्मिलित छ आन्तरिक गल्ती अवस्था को समयमा रिलीज।
KYN61-40.5 33kV इनडोर VCB स्विचगियर प्यानल आगमन पावर, ट्रान्सफर्मर जडानहरूको लागि कन्फिगर गर्न सकिन्छ, बाहिर जाने फिडरहरू, बस सेक्शनिङ, मिटरिङ, र इनडोर सबस्टेशनहरूमा भोल्टेज मापन।
पावर प्लान्टहरूले मध्यम-भोल्टेज सहायक वितरण, जेनेरेटर-सम्बन्धित विद्युतीय प्रणालीहरूको लागि स्विचगियर प्रयोग गर्न सक्छन्, ट्रान्सफर्मर फिडरहरू, र डाउनस्ट्रीम विद्युत वितरण।
ठूला औद्योगिक सुविधाहरूले मोटर, ट्रान्सफर्मर, उत्पादन प्रणालीका लागि विभिन्न फिडर कन्फिगरेसनहरू प्रयोग गर्न सक्छन्, पम्पहरू, कम्प्रेसरहरू, र सहायक विद्युतीय उपकरणहरू।
उच्च शक्तिको विद्युतीय भार भएका खनन कार्यहरूले ट्रान्सफर्मर फिडरहरू, मोटरहरू, वरपर स्विचगियर कन्फिगर गर्न सक्छन्। भेन्टिलेसन उपकरण, पम्पिङ प्रणाली, र प्रशोधन सुविधाहरू।
उपकरण विशेष पूर्वाधारको लागि पनि उपयुक्त छ जहाँ विद्युत वितरण समन्वय गर्न आवश्यक छ धेरै भवनहरू, उपकरण क्षेत्रहरू, र सहायक प्रणालीहरूसँग।
Cas-स्पेस रकेट लन्च परियोजना Usune मध्यम-भोल्टेज स्विचगियर अनुप्रयोगहरूको लागि परियोजना सन्दर्भ हो।
रकेट प्रक्षेपण सुविधामा विशेष पूर्वाधार र बहुविध विद्युतीय भारहरू समावेश हुन्छन्। विभिन्न कार्यात्मक क्षेत्रहरू। त्यसकारण यसको विद्युत वितरण प्रणालीलाई समन्वित आगमन सर्किट, फिडर चाहिन्छ सुरक्षा, विद्युत अलगाव, मापन, र नियन्त्रण।
यस परियोजनाको लागि, स्विचगियर साइटको मध्यम-भोल्टेज विद्युतीय वितरणको भागको रूपमा लागू गरिएको थियो। व्यवस्था। आयोजनाले विद्युतीय उपकरणलाई फराकिलो पूर्वाधारसँग जोड्न आवश्यक थियो एक स्वतन्त्र क्याबिनेट स्थापना को रूप मा व्यवहार।
यो अनुप्रयोगले विशेषका लागि मध्यम-भोल्टेज वितरण उपकरण आपूर्तिमा Usune को अनुभव देखाउँछ। विशेष विद्युत प्रणाली आवश्यकताहरु संग ईन्जिनियरिङ् परियोजनाहरु।
| वस्तु | विशिष्टता |
| शृङ्खला | KYN61 |
| मूल्याङ्कन भोल्टेज | 3.6kV, 7.2kV, 12kV, 24kV, 36kV |
| रेटेड आवृत्ति | 50Hz / 60Hz |
| मूल्याङ्कन गरिएको वर्तमान | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ वर्तमान | 25kA, 31.5kA, 40kA, 50kA |
| मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| संरक्षण डिग्री | IP4X बाह्य घेरा / IP2X आन्तरिक डिब्बाहरू |
| परिवेशको तापक्रम | -15°C देखि +40°C |
| सापेक्ष आर्द्रता | दैनिक औसत ≤95%; मासिक औसत ≤90% |
| उचाइ | ≤1000m, उच्च उचाइको लागि derating संग |
| स्थापना | भित्री |
| प्रणाली | तीन चरण एसी |
अन्तिम बिजुली कन्फिगरेसन वास्तविक परियोजना भोल्टेज, वर्तमान, गल्ती स्तर अनुसार पुष्टि गरिनु पर्छ, इन्सुलेशन आवश्यकताहरू, सुरक्षा योजना, र स्थापना अवस्थाहरू।
३३ केभी वर्गको स्विचगियर परियोजनाको लागि खरिद पूर्ण विद्युतीय प्रणालीमा आधारित हुनुपर्छ। क्याबिनेट मात्रा एक्लै। परियोजना टोलीले मूल्याङ्कन प्रणाली भोल्टेज पुष्टि गर्नुपर्छ, निरन्तर लोड वर्तमान, सर्ट सर्किट स्तर, फिडर मात्रा, ट्रान्सफर्मर क्षमता, केबल व्यवस्था, सुरक्षा आवश्यकताहरू, र आवश्यक मापन कार्यहरू।
ठूला परियोजनाहरूको लागि, लाइनअपले विभिन्न क्याबिनेट कार्यहरू समावेश गर्न सक्छ। आगमन, बहिर्गमन, PT, मिटरिङ, बस सेक्शनलाइजर, र अलगाव कन्फिगरेसनहरू बिजुली एकल-लाइन रेखाचित्र अनुसार संयोजन गर्न सकिन्छ।
यस दृष्टिकोणले स्विचगियर र जडान गरिएका ट्रान्सफर्मरहरू, केबलहरू, सुरक्षा उपकरणहरू, र डाउनस्ट्रीम लोडहरू।
परियोजनाको विद्युतीय संरचना अनुसार अन्तिम क्याबिनेट व्यवस्था विकास गर्न सकिन्छ। फरक आगमन र बहिर्गमन सर्किटहरूको संख्या एक समन्वयित स्विचगियर लाइनअपमा व्यवस्थित गर्न सकिन्छ।
एक सामान्य वितरण प्रणालीमा अपस्ट्रीम पावर स्रोतमा जडान भएको आगमन क्याबिनेट समावेश हुन सक्छ, धेरै ट्रान्सफर्मर वा प्रमुख भारहरू आपूर्ति गर्ने बहिर्गमन क्याबिनेटहरू, र भोल्टेजका लागि अतिरिक्त PT वा मिटरिङ क्याबिनेटहरू मापन र ऊर्जा निगरानी।
जहाँ परियोजनालाई दुई पावर स्रोतहरू वा विभाजित बस खण्डहरू चाहिन्छ, बस खण्डीकरण कार्यहरू पनि हुन सक्छ लाईनअपमा समावेश गरियो।
यो कन्फिगरेसन विधिले उपकरणहरूलाई व्यक्तिगत सबस्टेशनहरू र ठूलो बहु-क्याबिनेट दुवैको लागि उपयुक्त बनाउँछ वितरण प्रणाली।

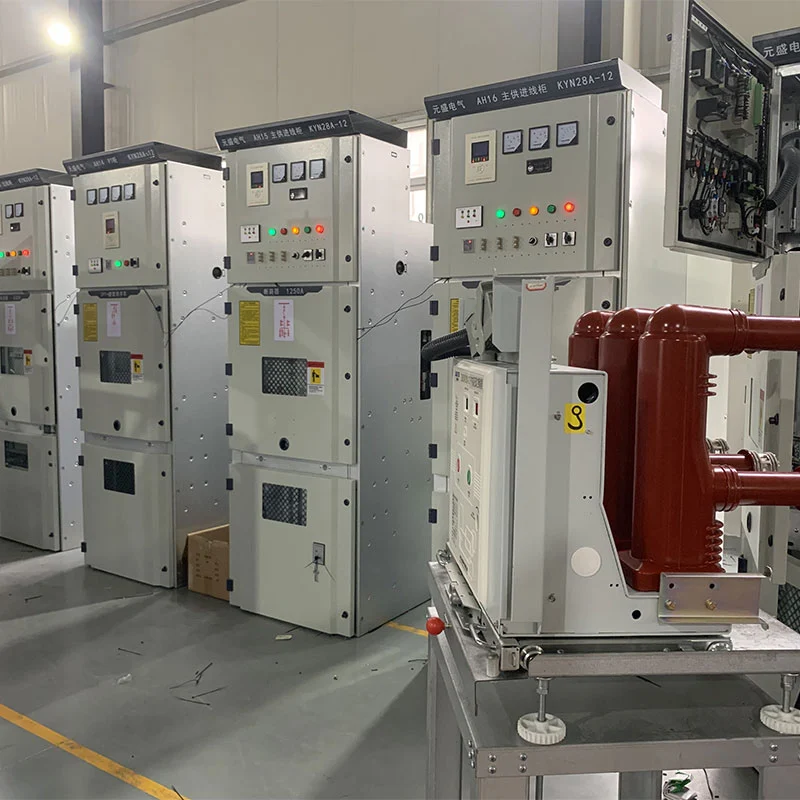

डेलिभरी अघि, पूरा भएको स्विचगियरले क्याबिनेट असेंबली, प्राथमिक सर्किट जडानहरूको निरीक्षण गर्दछ, माध्यमिक तारिङ, मेकानिकल सञ्चालन, र सान्दर्भिक विद्युतीय कार्यहरू।
फिर्ता लिन मिल्ने मेकानिजम, सर्किट ब्रेकर अपरेशन, इन्टरलकिङ कार्यहरू, ग्राउन्डिङ व्यवस्था, र क्याबिनेट निर्माण उत्पादन निरीक्षण प्रक्रिया समयमा जाँच गरिन्छ।
Usune ले परियोजना आवश्यकताहरु अनुसार सान्दर्भिक निरीक्षण रेकर्ड र परीक्षण कागजात प्रदान गर्न सक्छ, अनुमति दिन्छ ग्राहकहरू, EPC ठेकेदारहरू, र तेस्रो-पक्ष निरीक्षकहरू ढुवानी अघि उपकरण प्रमाणित गर्न।
मध्यम-भोल्टेज स्विचगियर प्रणालीको मूल्य यसको प्रारम्भिक बिजुली मूल्याङ्कनमा सीमित छैन। ठूलो को लागी पूर्वाधार र औद्योगिक परियोजनाहरू, उपकरणहरू पनि संगठित सञ्चालन, योजनाबद्ध समर्थन गर्न आवश्यक छ मर्मत, भविष्य सर्किट व्यवस्थापन, र फराकिलो पावर वितरण नेटवर्क संग स्थिर एकीकरण।
KYN61-40.5 33kV इनडोर VCB स्विचगियर प्यानलको विभाजन गरिएको निर्माणले परिभाषित व्यवस्था प्रदान गर्दछ। प्राथमिक र माध्यमिक उपकरणहरूको लागि, जबकि फिर्ता लिन सकिने सर्किट ब्रेकर डिजाइनले स्विचिङ एकाइलाई अनुमति दिन्छ निरीक्षण र सेवाको लागि सारियो।
सुविधाहरूको लागि जहाँ विद्युतीय वितरण धेरै वर्षसम्म सञ्चालन हुने अपेक्षा गरिएको छ, यो संयोजनले सिर्जना गर्न मद्दत गर्न सक्छ एक अधिक व्यवस्थित मध्यम-भोल्टेज वितरण प्रणाली र भविष्य मर्मत योजना सरल।
प्रदान गरिएको स्पेसिफिकेशनमा 3.6kV, 7.2kV, 12kV, 24kV, र 36kV कन्फिगरेसनहरू समावेश छन्। वास्तविक मूल्याङ्कन भोल्टेज ग्राहकको पावर प्रणाली अनुसार पुष्टि गर्नुपर्छ।
आपूर्ति गरिएको स्पेसिफिकेशनले 36kV रेटेड कन्फिगरेसनलाई सूचीबद्ध गर्दछ, जुन 33kV-वर्ग प्रणाली विषयका लागि विचार गर्न सकिन्छ। वास्तविक प्रणाली आवश्यकताहरू, इन्सुलेशन स्तर, र लागू मापदण्डहरूको पुष्टि गर्न।
यो मध्यम-भोल्टेज पावर प्राप्त गर्न, वितरण, स्विचिंग, सुरक्षा, मापन, र नियन्त्रणको लागि प्रयोग गरिन्छ। इनडोर तीन-चरण एसी पावर प्रणाली।
प्रदान गरिएको कन्फिगरेसन 630A देखि 3150A सम्मको दायरा हो। सही मूल्याङ्कन अधिकतम अनुसार चयन गर्नुपर्छ निरन्तर लोड र परियोजना डिजाइन।
उपलब्ध मूल्याङ्कनहरूमा 25kA, 31.5kA, 40kA, र 50kA समावेश छ, जसमा गणना गरिएको त्रुटिद्वारा निर्धारित लागू मान विद्युत प्रणाली को स्तर।
हो। Usune अनुसार आगमन, बहिर्गमन, PT, मिटरिङ, बस सेक्शनलाइजर, र अलगाव प्रकार्यहरू कन्फिगर गर्न सक्छ। ग्राहकको एकल-लाइन रेखाचित्र र प्राविधिक आवश्यकताहरू।
Usune ISO 9001, ISO 14001, र ISO 45001 व्यवस्थापन प्रणाली अन्तर्गत सञ्चालन गर्दछ। उत्पादनहरु अनुसार डिजाइन गरिएको छ लागू IEC र GB मापदण्डहरू, लागू कन्फिगरेसनहरूको लागि उपलब्ध CE प्रमाणीकरणको साथ।
हो। Usune अनुसार प्राविधिक विशिष्टताहरू, परीक्षण रिपोर्टहरू, रेखाचित्रहरू, र अन्य परियोजना कागजातहरू प्रदान गर्न सक्छ ग्राहक र ईन्जिनियरिङ् आवश्यकताहरू।
मानक कन्फिगरेसन इनडोर स्थापनाको लागि डिजाइन गरिएको छ। विशेष अवस्थाहरू जस्तै उच्च उचाइ, उच्च आर्द्रता, वा असामान्य वातावरणीय अवस्था अर्डर गर्नु अघि पुष्टि गरिनु पर्छ।
