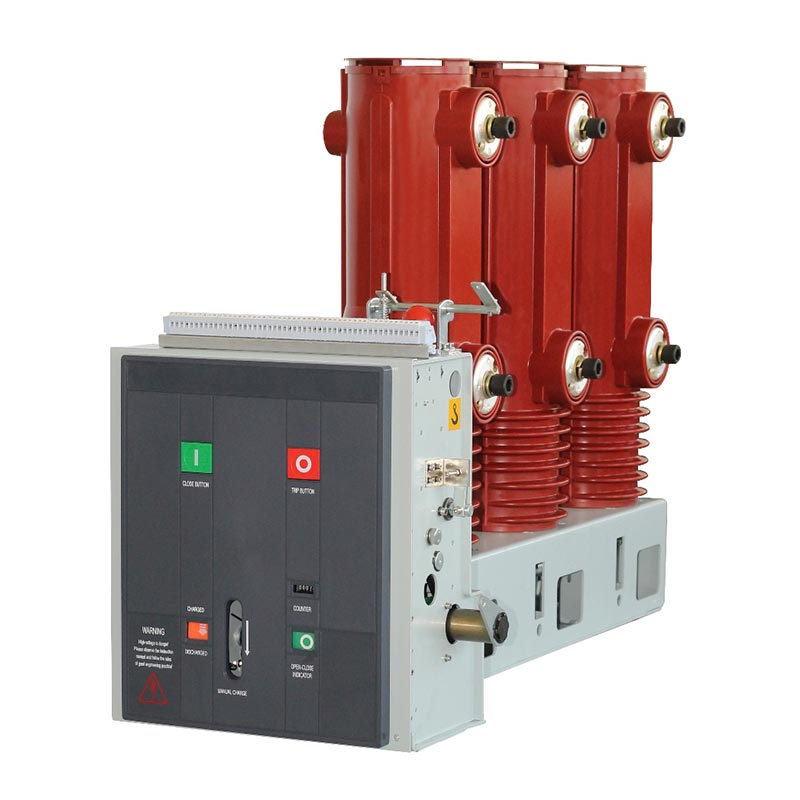

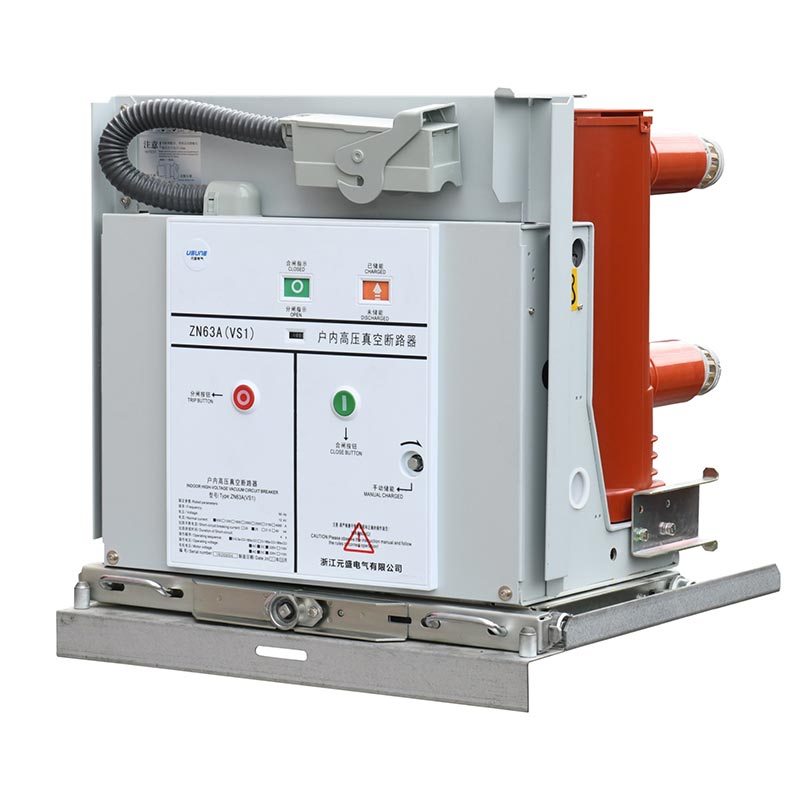

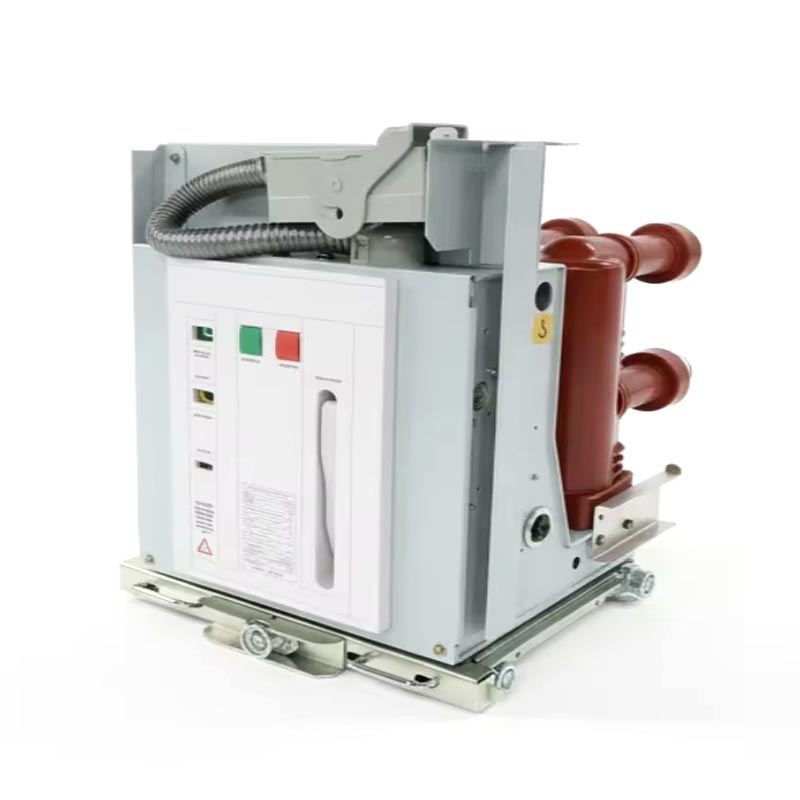

पार्श्व प्रकार भ्याकुम सर्किट ब्रेकर

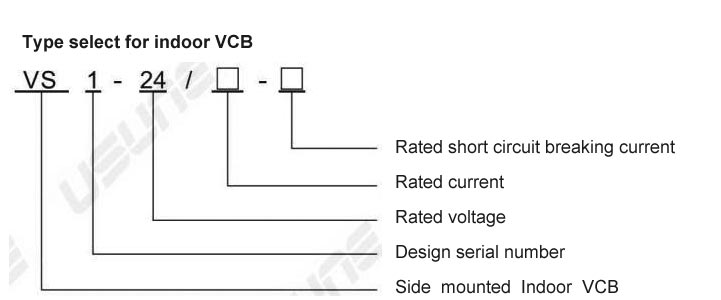

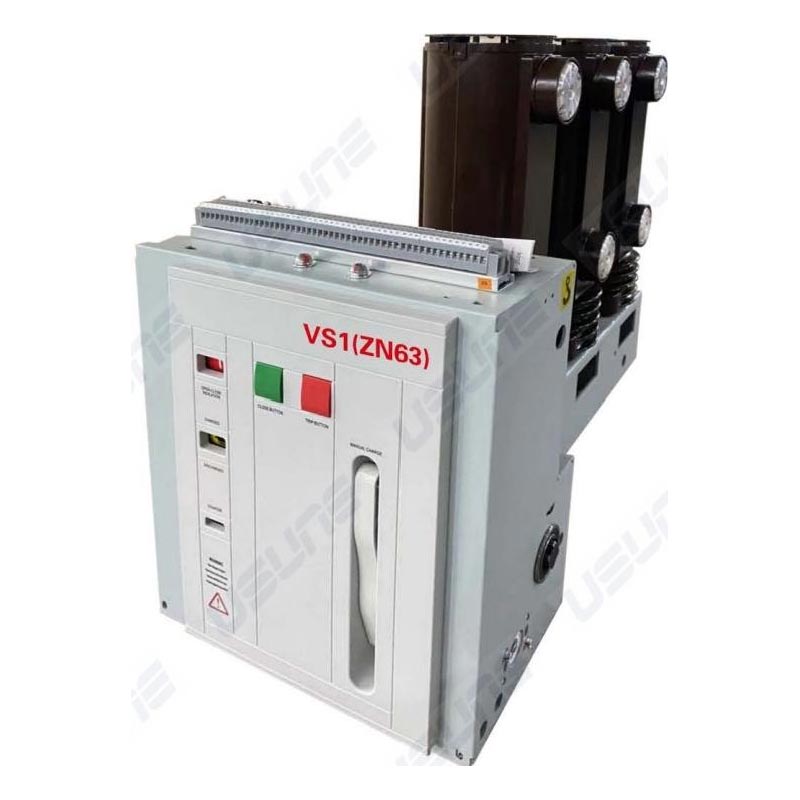

Usune लेटरल प्रकार भ्याकुम सर्किट ब्रेकर एक इनडोर-स्थापित उच्च-भोल्टेज स्विचगियर हो, दुई मुख्य भागमा विभाजित। श्रृंखला: VS1(ZN63)-12 र VS1-24। यो मुख्यतया 12KV, 24KV, र 36KV थ्री-फेज पावर सिस्टमहरूमा प्रयोग गरिन्छ। पावर ग्रिड उपकरण र औद्योगिक र खानी उद्यम पावर प्रणालीहरूको लागि सुरक्षा र नियन्त्रण जिम्मेवारीहरू। उन्नत भ्याकुम आर्क-निभाउने प्रविधि प्रयोग गर्दै, यसले छिटो चाप-निभाउने गति, सानो आकार, लामो सुविधा दिन्छ सेवा जीवन, र कम मर्मत लागत, यसलाई आधुनिक पावर ट्रान्समिशनमा एक अपरिहार्य कोर उपकरण बनाउँदै र वितरण प्रणाली।

मुख्य फाइदाहरू:

1. बिजुली प्रसारण र वितरण मा आवेदन अनुभव को वर्ष, व्यापक औद्योगिक र खानी मा प्रयोग उद्यमहरू, पावर प्लान्टहरू, र शहरी र ग्रामीण पावर ग्रिडहरू, यसको स्थिरताको लागि व्यापक प्रयोगकर्ता मान्यता प्राप्त गर्दै प्रदर्शन र विश्वसनीय सञ्चालन।

2. स्वतन्त्र रूपमा Usune को पेशेवर R&D टोली द्वारा विकसित, एक साइड-माउन्ट गरिएको डिजाइनको विशेषता हो जसले एकीकृत गर्दछ। सर्किट ब्रेकर बडीको साथ वसन्त परिचालन संयन्त्र, समग्र संरचनालाई अनुकूलन गर्दै; भ्याकुम अवरोधक उत्कृष्ट क्रीपेज प्रदर्शन र वातावरणीय प्रस्ताव गर्दै, APG-प्रक्रिया इपोक्सी राल इन्सुलेट गर्ने सिलिन्डर प्रयोग गर्दछ। अनुकूलन क्षमता।

3. GB/T1984-2014 "उच्च भोल्टेज सर्किट ब्रेकर", JB3855-1996 "3.6~40.5KV भित्री उच्च भोल्टेजको कडाईका साथ पालना गर्दछ। भ्याकुम सर्किट ब्रेकरहरू", DL/T403-2000 "12~40.5KV भ्याकुम सर्किट ब्रेकरहरू क्रमबद्ध प्राविधिक अवस्थाहरू", र IEC62271-100:2008 अन्तर्राष्ट्रिय मापदण्डहरू, र धेरै आधिकारिक परीक्षण र प्रमाणपत्रहरू पारित गरेको छ।

4. चीनमा उच्च-भोल्टेज विद्युतीय उपकरणहरूको व्यावसायिक निर्माताको रूपमा, Usuneसँग एक मानकीकृत छ। उत्पादन प्लान्ट, र प्रत्येक सर्किट ब्रेकरले कारखाना छोड्नु अघि कठोर परीक्षण पार गर्दछ। भरपर्दो रूपमा आपूर्तिकर्ता, यसले प्रयोगकर्ताहरूको लागि कुनै पनि चिन्ता हटाउँदै, व्यापक बिक्री पछि सेवा र प्राविधिक समर्थन प्रदान गर्दछ।

उत्पादन निर्दिष्टीकरण र प्राविधिक प्यारामिटरहरू

Usune लेटरल प्रकार भ्याकुम सर्किट ब्रेकर विशिष्टता र स्थिर प्रदर्शन को एक पूर्ण दायरा प्रदान गर्दछ। मुख्य प्राविधिक मापदण्डहरू (VS1(ZN63)-24 शृङ्खलालाई प्राथमिक सन्दर्भको रूपमा लिएर) तलको तालिकामा देखाइएको छ:

संरचना र कार्य

1. समग्र संरचना

अपरेटिङ मेकानिजम र चाप-निभाउने चेम्बरलाई एकीकृत संरचनामा व्यवस्थित गरिएको छ, मुख्य प्रवाहकीय सर्किट तीन-चरण फ्लोर-माउन्ट गरिएको प्रकार हो। भ्याकुम चाप-निभाउने चेम्बर लामो छ एपीजी-प्रोसेस गरिएको इपोक्सी राल ट्यूबलर इन्सुलेट सिलिन्डर भित्र स्थापित, उत्कृष्ट क्रिपेज प्रदर्शन प्रदान गर्दै, चाप निभाउने चेम्बर सतहमा धूलो जम्मा गर्ने, बाह्य कारकहरूको प्रभावबाट बच्न, र आर्द्र र भारी प्रदूषित वातावरणमा पनि राम्रो इन्सुलेशन सुनिश्चित गर्दै। VS1-12 श्रृंखला एक निश्चित-स्थापना हो प्रकार, निश्चित स्विचगियरको लागि उपयुक्त, र स्वतन्त्र रूपमा प्रयोग गर्न सकिन्छ वा रिंग नेटवर्क पावर सप्लाईमा लागू गर्न सकिन्छ, बक्स-प्रकार ट्रान्सफर्मर र अन्य प्रणालीहरू।

2. सञ्चालन संयन्त्र

पार्श्व प्रकार भ्याकुम सर्किट ब्रेकरले म्यानुअल र दुवैलाई समर्थन गर्ने प्लानर स्प्रिङ-सञ्चालित मेकानिज्म प्रयोग गर्दछ। विद्युत ऊर्जा भण्डारण। अपरेटिङ मोटर चाप निभाउने चेम्बरको अगाडिको क्याबिनेट भित्र राखिएको छ, पाँचवटा असेम्ब्ली स्पेसहरूमा विभाजित, प्रत्येक आवास ऊर्जा भण्डारण, प्रसारण, ट्रिपिङ, र बफर कम्पोनेन्टहरू। आर्क-निभाउने चेम्बर र अपरेटिङ मेकानिज्मको एकीकृत डिजाइनले उच्च स्तरको मिलान सुनिश्चित गर्दछ। परिचालन कार्यसम्पादन र चाप-निभाउने कक्षको खोल्ने र बन्द गर्ने आवश्यकताहरू बीचको कमी, मध्यवर्ती चरणहरू, ऊर्जा खपत र आवाज कम गर्दै, र सर्किट ब्रेकरको सञ्चालनमा सुधार विश्वसनीयता।

आवेदन वातावरण

पार्श्व प्रकार भ्याकुम सर्किट ब्रेकर इनडोर वातावरणको लागि उपयुक्त छ र निम्नलाई पूरा गर्नुपर्छ आवश्यकताहरू: परिवेश तापमान -15 ℃ देखि + 40 ℃; दैनिक औसत सापेक्षिक आर्द्रता ≤95%, मासिक औसत ≤90%; उचाइ ≤1000m; भूकम्पको तीव्रता ≤8 डिग्री; र महत्त्वपूर्ण धुलो, संक्षारक ग्याँस, वा अन्य प्रदूषणको अनुपस्थिति। नोट: पूर्व परामर्शमा यी आवश्यकताहरू भन्दा बढी अनुप्रयोगहरूको लागि अनुकूलन आवश्यक छ निर्माता।

स्थापना र कमीशनिंग

पार्श्व प्रकार भ्याकुम सर्किट ब्रेकरहरूले कारखाना छोड्नु अघि कडा परीक्षणहरू पार गर्छन्। उर्जा दिनु अघि प्राथमिक सर्किट, निम्न तयारीहरू गर्नुपर्छ:

1. क्षतिको लागि उपकरण जाँच गर्नुहोस्; यदि क्षतिग्रस्त छ भने, यसलाई प्रयोग गर्न बन्द गर्नुहोस्।
2. कुनै पनि दूषित पदार्थहरूको इन्सुलेशन सतह सफा गर्नुहोस्।
3. स्थिति सामान्य छ भनेर हेरेर, ऊर्जा भण्डारण र खोल्ने / बन्द गर्ने कार्यहरू म्यानुअल रूपमा सञ्चालन गर्नुहोस्।
4. स्थिति सामान्य छ भनेर पुष्टि गर्दै, अपरेटिङ पावर आपूर्ति प्रयोग गरेर सञ्चालन गर्नुहोस्।
5. विनिर्देशहरू अनुसार ह्यान्डकार्ट-प्रकारको सर्किट ब्रेकरलाई अग्रिम/रिट्र्याक्ट गर्नुहोस्, र स्थिति पुष्टि गर्नुहोस्। सही स्थितिमा पुगेपछि सूचक सामान्य छ।

नोट: बन्द गर्ने इन्टरलकिङ यन्त्र प्रयोग गर्दा, बन्द गर्नु अघि यसलाई अनलक गर्न पावर जडान हुनुपर्छ।

व्यावहारिक आवेदन मामला

केस स्टडी: चीनमा ठूलो औद्योगिक र खानी उद्यममा आवेदन

चीनको एउटा ठूलो स्टिल उद्यमसँग उपकरण सञ्चालनका लागि उच्च आवश्यकतासहितको जटिल पावर प्रणाली छ आवृत्ति र छोटो सर्किट वर्तमान नियन्त्रण। धेरै आपूर्तिकर्ताहरू तुलना गरेपछि, Usune VS1 (ZN63)-24 श्रृंखला पावर वितरण प्रणालीको लागि मुख्य सुरक्षा उपकरणको रूपमा सर्किट ब्रेकर चयन गरिएको थियो। यसबाट 2024 मा कमीशन, प्रणाली कुनै पनि विफलता बिना 12 महिना भन्दा बढि स्थिर रूपमा सञ्चालन भएको छ, सफलतापूर्वक ह्यान्डल गर्दै तीन सर्ट-सर्किट गल्तीहरू, प्रभावकारी रूपमा उपकरणको सुरक्षा र पावर आउटेज हानि रोक्न। कम्पनीले उच्च उत्पादनको प्रदर्शन र निर्माता द्वारा प्रदान गरिएको स्थापना र कमीशनिंग सेवाहरू पहिचान गर्दछ।

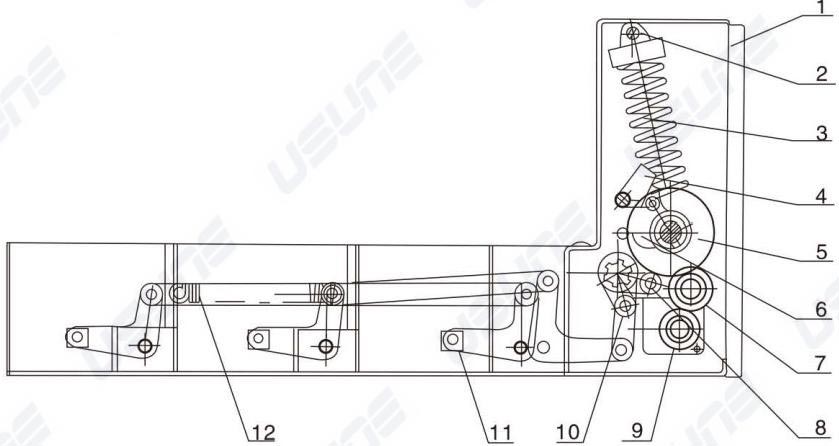

1. स्विच बक्स
2. लस बोल्ट
3. समापन वसन्त
4. क्लोजिङ फिटिंग
5. आन्तरिक विद्युतीय तार प्रिन्सिपल
6. क्याम मेकानिज्म / मेकानिज्मको सञ्चालन
7. गियर व्हील प्रसारण संयन्त्र
8. इनपुट जडान लिभर
9. चार्ज गरिएको मोटर
10. Fourlever प्रसारण संयन्त्र
11. ट्रान्समिशन ब्लक
12. ट्रिपिङ मेकानिज्म

आपूर्तिकर्ता र निर्माता प्रतिबद्धता: Usune, उच्च भोल्टेज विद्युतीय उपकरण को एक पेशेवर निर्माता को रूप मा चीन, एक मानकीकृत कारखाना र एक पेशेवर R&D, उत्पादन, र बिक्री पछि टोली छ। भरपर्दो रूपमा आपूर्तिकर्ता, हामी "गुणवत्ता पहिलो, ग्राहक अग्रपंक्ति" को सिद्धान्तको पालना गर्छौं, कडाईका साथ सबै पक्षहरूलाई नियन्त्रण गर्दै। उत्पादनहरू मापदण्ड र प्रयोगकर्ता आवश्यकताहरू पूरा गर्न सुनिश्चित गर्न उत्पादन; हामी सहित व्यापक बिक्री पछि सेवाहरू प्रदान साइटमा स्थापना मार्गदर्शन, कमीशन, मर्मत, र प्राविधिक प्रशिक्षण, र निरन्तर नवीनता र विद्युत प्रसारण र वितरण उद्योगको विकासलाई समर्थन गर्न हाम्रा उत्पादनहरूलाई अनुकूलन गर्नुहोस्।
