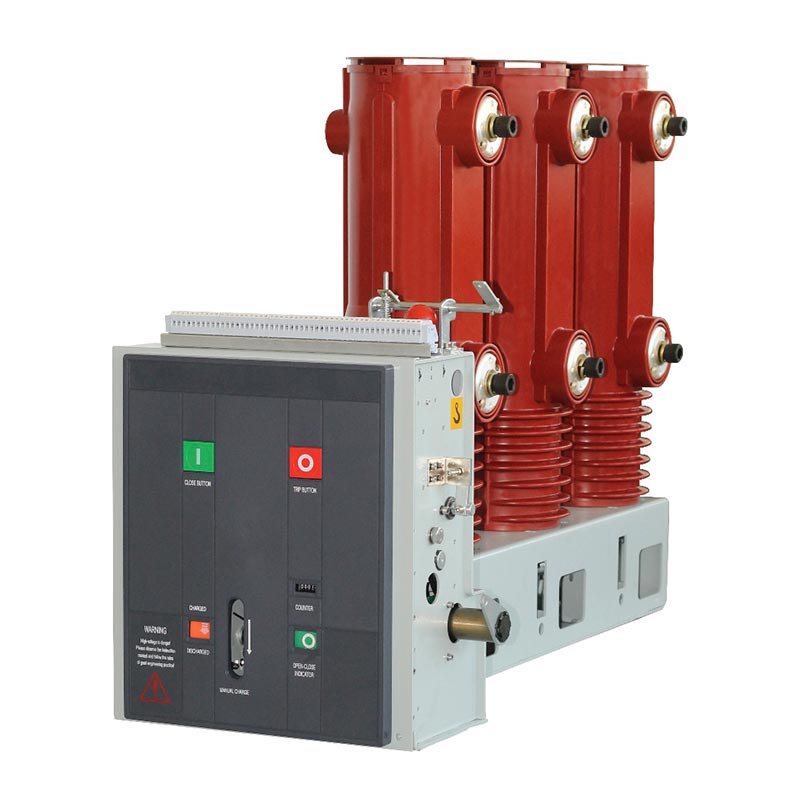

Usune 33kv इन्डोर Vcb भ्याकुम सर्किट ब्रेकर उन्नत स्विचगियरमा आधारित डिजाइन गरिएको नयाँ पुस्ताको उत्पादन हो। R&D अवधारणाहरू र विश्वव्यापी शक्ति वितरण बजारको वास्तविक आवश्यकताहरू। यो तीन चरण एसी को लागी उपयुक्त छ ४०.५ केभी (३३ केभी अपरेटिङ लेभल) को मूल्याङ्कन गरिएको भोल्टेजसहितको ५० हर्ट्ज इनडोर पावर वितरण प्रणाली सामान्य लोड स्विचिङ, गल्ती वर्तमान अवरोध, प्रणाली अधिभार सुरक्षा, र उपकरण जस्ता कार्यहरू सुरक्षा अलगाव।
उत्पादनले जटिल र अनावश्यक संरचनाहरू त्याग्छ, एक एकीकृत फ्रेम र मोड्युलर लेआउट अप्टिमाइज गर्दै उच्च भोल्टेज स्विचगियर भित्र निश्चित साइड-माउन्ट स्थापनाको लागि। यसले क्याबिनेट स्पेसमा महत्त्वपूर्ण फाइदाहरू प्रदान गर्दछ अनुकूलन, समग्र संरचनात्मक स्थिरता, र पछि सञ्चालन र मर्मतसम्भार। परम्परागत इनडोरको तुलनामा भ्याकुम सर्किट ब्रेकरहरू, यो बारम्बार सञ्चालन अवस्थाहरूमा अधिक अनुकूलनीय छ, लामो मेकानिकल जीवन छ, र अधिक स्थिर सञ्चालन स्थिरता, पूर्ण रूपमा महत्वपूर्ण को निरन्तर र भरपर्दो अपरेशन आवश्यकताहरू पूरा बिजुली आपूर्ति लिङ्कहरू।
33kV/40.5kV इनडोर स्विचगियरमा व्यावहारिक अनुप्रयोगहरूको दुखाइ बिन्दुहरूलाई सम्बोधन गर्न विशेष रूपमा विकसित गरिएको, यो व्यावसायिक स्विच डिजाइन तर्क अपनाउछ। यसको मेकानिकल आउटपुट विशेषताहरू पूर्ण रूपमा मेल खान्छ भ्याकुम अवरोधक को परिचालन आवश्यकताहरु। सबै संरचनात्मक र प्रदर्शन कन्फिगरेसनहरूको लागि डिजाइन गरिएको हो इनडोर निश्चित स्थापनाहरू, लगातार सञ्चालनहरू, सबस्टेशनहरू, र औद्योगिक शक्ति वितरण परिदृश्यहरू। द प्रविधि परिपक्व र इन्जिनियरिङ अनुप्रयोगहरूको लागि अत्यधिक व्यावहारिक छ।
33kV इन्डोर Vcb भ्याकुम सर्किट ब्रेकरले परिपक्व मोड्युलर स्प्रिङ अपरेटिङ मेकानिज्म प्रयोग गर्दछ। यसको प्रसारण संरचना सरल र भरपर्दो छ, कुनै जटिल वा सजिलै क्षतिग्रस्त प्रसारण लिङ्कहरू बिना। धेरै मा प्रमाणित औद्योगिक विद्युत वितरण, सबस्टेशन स्तरोन्नति, र खनन विद्युत आपूर्ति परियोजनाहरु, यो उत्कृष्ट प्रदर्शन गर्दछ बन्द र खोल्ने सटीकता, मेकानिकल आयु, र विरोधी हस्तक्षेप क्षमताहरूमा प्रदर्शन।
अपरेटिङ कोइल, ऊर्जा भण्डारण मोटर, र अपरेटिङ तर्क सबै मूल्याङ्कन प्यारामिटरहरू अनुसार डिजाइन गरिएको छ। द भोल्टेज अनुकूलन दायरा स्पष्ट छ, र सहायक स्विच लिंकेज तर्क विश्वसनीय छ। उत्पादन बन्द छ, खोल्ने, र ऊर्जा भण्डारण कार्यहरू मानकीकृत छन्, पूर्ण आयामहरू, इन्टरफेसहरू, र तारहरू सहित कन्फिगरेसनहरू। यो सीधा मानक 33kV इनडोर स्विचगियरसँग मिलाउन सकिन्छ, बलियो अनुकूलता प्रदान गर्दै र उच्च प्रतिस्थापन योग्यता।
डुअल बिजुली/म्यानुअल ऊर्जा भण्डारण मोडहरूसँग सुसज्जित, स्थिति सूचक र सहायक स्विच सिंक्रोनाइज गरिएको छ। हाइड्रोलिक बफर अवशोषण डिजाइन ट्रिपिङको पछिल्लो चरणहरूमा प्रयोग गरिन्छ, प्रभावकारी रूपमा प्रभाव पहिरन र कम गर्न। परिचालन सुरक्षा सुधार। यसले ऊर्जा भण्डारण र खोल्ने / बन्द गर्ने स्थितिमा स्पष्ट प्रतिक्रिया प्रदान गर्दछ, बेवास्ता गर्दै दुरुपयोगको जोखिम र साइटमा सञ्चालन र मर्मत सुरक्षालाई व्यापक रूपमा सुनिश्चित गर्दै।

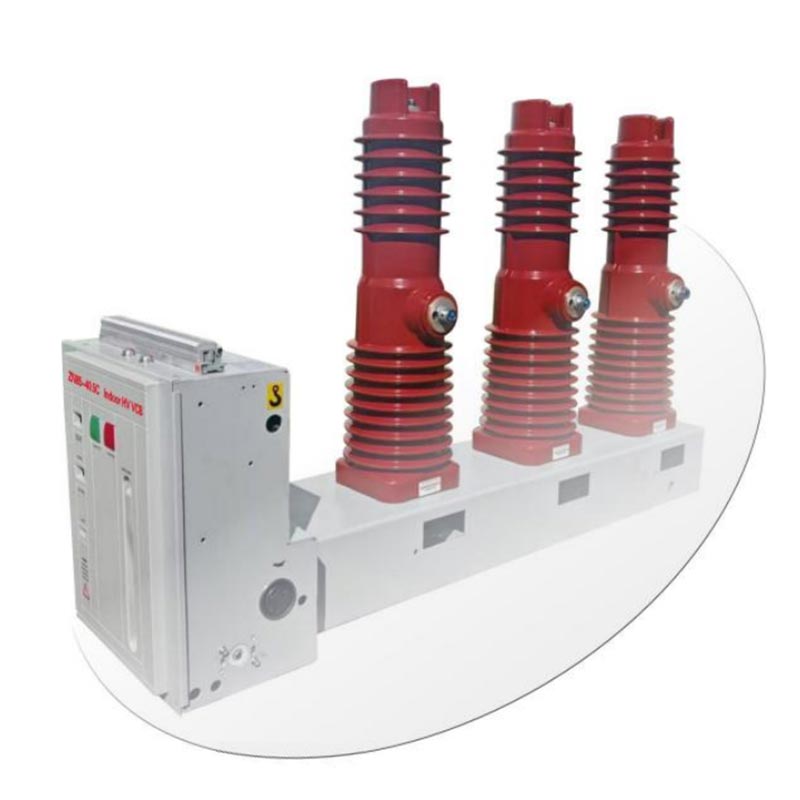

Usune ZN85C-40.5 33kV इन्डोर Vcb भ्याकुम सर्किट ब्रेकरको कोरले समर्पित मोड्युलर स्प्रिङ अपरेटिङ प्रयोग गर्दछ मेकानिज्म, जुन उपकरण फ्रेम भित्र पूर्ण रूपमा स्थापित छ र एक अपरिहार्य मुख्य घटक हो। सर्किट ब्रेकरको समग्र संरचना। यो मेकानिजम विशेष गरी ४०.५ केभी इनडोर फिक्स्ड साइड माउन्टको लागि डिजाइन गरिएको हो। मोडेलहरू, उच्च सरलीकृत प्रसारण संरचना र अधिक तर्कसंगत बल वितरणको साथ।
यसको सबैभन्दा महत्त्वपूर्ण संरचनात्मक हाइलाइट सर्किट ब्रेकरको ठाडो लेआउटमा यसको सही अनुकूलन हो, मुख्य सर्किट र पोल प्रणाली संग उच्च एकीकृत विधानसभा को लागी अनुमति दिदै। मेकानिजमको आउटपुट बल वक्र वैक्यूम अवरोधकको परिचालन आवश्यकताहरूसँग पूर्ण रूपमा मेल खान्छ, बेमेल सञ्चालन जस्ता समस्याहरूलाई बेवास्ता गर्दछ गति, अस्थिर सम्पर्क दबाब, र पारंपरिक संयन्त्रको कारण छोटो मेकानिकल आयु। यो छ विशेष गरी 40.5kV इनडोर भ्याकुम सर्किटको मेकानिकल विशेषताहरू र सञ्चालन अवस्थाहरूको लागि उपयुक्त तोड्नेहरू।
सर्किट ब्रेकरको क्लोजिङ पावर पूर्णतया क्लोजिङ स्प्रिङको ऊर्जा भण्डारणद्वारा प्रदान गरिएको छ, दुबैलाई समर्थन गर्दै इलेक्ट्रिक मोटर ड्राइभ र म्यानुअल ह्यान्डल सञ्चालन मोडहरू। पावर आउटेज वा मर्मतसम्भारको समयमा पनि, यसले सामान्य सुनिश्चित गर्दछ ऊर्जा भण्डारण र ब्याकअप बन्द।
विद्युतीय ऊर्जा भण्डारण मोडमा, मेकानिजमको साइड प्लेटमा फिक्स गरिएको ऊर्जा भण्डारण मोटरले गियर चलाउँछ। प्रसारण प्रणाली। म्यानुअल ऊर्जा भण्डारण मोडमा, अपरेटरले एक समर्पित ऊर्जा भण्डारण ह्यान्डल तान्छ, घुमाउँछ गियर शाफ्ट र गियर विधानसभा। ओभररनिङ क्लच मार्फत, ऊर्जा भण्डारण शाफ्ट सिंक्रोनस रूपमा घुमाउँछ, ऊर्जा भण्डारण पूरा गर्न समापन वसन्त फैलाउँदै।
पूर्ण ऊर्जा भण्डारणमा पुगेपछि, ऊर्जा भण्डारण प्यालले क्याम रोलर र ओभररनिङ क्लचलाई सुरक्षित रूपमा लक गर्छ। स्वतः विच्छेद हुन्छ। एकै साथ, जडान प्लेटले ऊर्जा भण्डारण सूचकलाई फ्लिप गर्न ड्राइभ गर्दछ, "ऊर्जा भण्डारण" सूचक प्रदर्शन गर्दै, र मोटर पावर काट्न सहायक स्विच स्विच। यस मा बिन्दुमा, सर्किट ब्रेकर स्पष्ट र भरपर्दो स्थितिको साथ बन्द-तयार अवस्थामा प्रवेश गर्दछ।
क्लोजिङ म्यानुअल रूपमा क्लोजिङ बटन थिचेर वा टाढैबाट बन्द हुने विद्युत चुम्बकलाई नियन्त्रण गरेर प्राप्त गर्न सकिन्छ। ट्रिगर गर्दा, ऊर्जा भण्डारण संयन्त्रले पल लक, र पूर्व भण्डारण बन्द हुने वसन्त द्रुत रूपमा रिलीज गर्दछ। संकुचन, क्यामेरा, ऊर्जा भण्डारण शाफ्ट, र ओभररनिङ क्लचलाई सिंक्रोनस रूपमा सार्नको लागि।
क्यामेराले लिङ्केज मेकानिजमलाई अगाडि बढाउँछ, इन्सुलेटेड पुल रडलाई धकेल्छ र सम्पर्कलाई बन्द गर्ने दिशामा लैजान्छ। स्थिति, सम्पर्क डिस्क वसन्त कम्प्रेस गर्दै, र मूल्याङ्कनका लागि आवश्यक स्थिर सम्पर्क दबाव स्थापना गर्दै वर्तमान चालन। बन्द गरेपछि, बन्द गर्ने पलले बन्द स्थिति कायम राख्दै, संयन्त्र रोलर लक गर्दछ; द ऊर्जा भण्डारण सूचक र सहायक स्विच स्वचालित रूपमा रिसेट, मोटर सर्किट जडान। एक बाह्य संग बिजुली आपूर्ति, यो तुरुन्तै पुन: ऊर्जा भण्डारण स्थितिमा प्रवेश गर्दछ, बन्द / खोल्ने सूचकमा स्विच हुन्छ। "बन्द" अवस्था, र मुख्य र सहायक स्विचहरू पूर्ण सिंक्रोनस स्विचिङ।
यात्रा तीन तरिकामा ट्रिगर गर्न सकिन्छ: म्यानुअल रूपमा ट्रिप बटन मार्फत, बाह्य विद्युतीय यात्रा एकाइ मार्फत, वा एक मार्फत overcurrent यात्रा एकाइ। ट्रिगर गर्दा, क्लोजिङ ल्याचहरू अनलक हुन्छन्, बीचमा लक गर्ने अवस्था जारी गर्दै संयन्त्र र रोलरहरू।
सम्पर्क वसन्त र ट्रिपिङ वसन्तको संयुक्त कार्य अन्तर्गत, भित्र चलिरहेको र स्थिर सम्पर्कहरू निश्चित पोलको भ्याकुम इन्टरप्टर च्याम्बर छिटो र भरपर्दो रूपमा अलग, त्रुटि वर्तमान वा लोड प्राप्त गर्दै वर्तमान अवरोध। ट्रिपिङ कार्यको पछिल्ला चरणहरूमा, निर्मित हाइड्रोलिक बफरले अवशिष्ट अवशोषित गर्दछ प्रभाव ऊर्जा, अन्तिम ट्रिपिङ स्थिति सीमित गर्दै, मेकानिकल प्रभाव शोर र पहिरन कम गर्दै, र विस्तार उपकरणको समग्र मेकानिकल जीवन।
स्थापना विधि र आयामहरू
Usune ZN85C-40.5 ले एक निश्चित साइड-माउन्ट स्थापना संरचना अपनाउँछ, विशेष गरी मानक इनडोरका लागि डिजाइन गरिएको। उच्च भोल्टेज स्विचगियर। यसले उच्च क्याबिनेट अनुकूलता, सुविधाजनक असेंबली, कमिसन, र त्यसपछिको सुविधा दिन्छ मर्मत, र तीन मुख्यधारा तारिङ स्थापना विधि समर्थन गर्दछ:
- दायाँ-साइड बाहिर जाने केबल प्रकार
- शीर्ष आगमन केबल प्रकार
- Recessed स्थापना प्रकार
समग्र आयामहरूले समग्र एकाइ मिल्दो विनिर्देशहरूको कडाईका साथ पालना गर्दछ (विस्तृतका लागि चित्र 1 हेर्नुहोस्। माउन्टिङ होल स्पेसिङ, समग्र लम्बाइ, चौडाइ, उचाइ, र बसबार जडान आयामहरू), मानकीकृत सक्षम गर्दै प्रतिस्थापन र एकीकृत क्याबिनेट मिलान, ग्राहक डिजाइन, परिमार्जन, र स्थापना लागत घटाउने।
A: हो। उत्पादनको मूल्याङ्कन गरिएको डिजाइन भोल्टेज 40.5kV हो, पूर्ण रूपमा परम्परागत इनडोर सञ्चालन आवश्यकताहरू पूरा गर्दै 33kV पावर सिस्टम को। यसमा पर्याप्त इन्सुलेशन र ब्रेकिङ क्षमता मार्जिन छ, र सुरक्षित र स्थिर रूपमा हुन सक्छ औद्योगिक र खानी उद्यमहरू, पावर प्लान्टहरू, र साना र 33kV इनडोर स्विचगियर परियोजनाहरूमा लागू मध्यम आकारको सबस्टेशनहरू।
A: यो 33kV इन्डोर Vcb भ्याकुम सर्किट ब्रेकर एक समर्पित म्यानुअल ऊर्जा भण्डारण ह्यान्डलले सुसज्जित छ। जब द बाह्य विद्युत आपूर्ति अवरुद्ध भएको छ वा मोटर असफल भयो, अपरेटरले मैन्युअल रूपमा बन्द र ऊर्जा पूरा गर्न सक्छ ऊर्जा भण्डारण ह्यान्डल मार्फत भण्डारण सञ्चालन, सामान्य बन्द सञ्चालन प्राप्त र उल्लेखनीय सुधार पावर आउटेज र मर्मत अवस्था अन्तर्गत उपकरणको आपतकालीन सञ्चालन क्षमता।
A: यो साइड-माउन्ट गरिएको फिक्स्ड मोडेलमा बलियो संरचनात्मक कठोरता र कम रेडियल स्थापना ठाउँ छ, यसले यसलाई बनाउँछ। कम्प्याक्ट स्विचगियरसँग मिलाउन सजिलो। यसले लगातार सञ्चालन र कम्पन अन्तर्गत उच्च स्थिरता पनि प्रदान गर्दछ सर्तहरू। स्थापना, फिक्सिङ, र पछि मर्मत सरल छ, यसलाई औद्योगिक लागि थप उपयुक्त बनाउन प्रयोगकर्ताहरू, रिट्रोफिट परियोजनाहरू, र निश्चित र लागि उच्च आवश्यकताहरूको साथ गैर-पूर्ण दराज-प्रकार प्रतिस्थापन परिदृश्यहरू विश्वसनीय सञ्चालन।
