Usune 36 kV उच्च भोल्टेज भ्याकुम सर्किट ब्रेकर बिजुली वितरण अनुप्रयोगहरूको मागको लागि डिजाइन गरिएको हो जहाँ स्थिर अवरोध प्रदर्शन, लचिलो कन्फिगरेसन, र भरपर्दो नियन्त्रण आवश्यक छ। अनुकूलित VS1 संग संरचना डिजाइन, उन्नत भ्याकुम अवरोध टेक्नोलोजी, र वैकल्पिक बौद्धिक सुरक्षा कार्यहरू, उत्पादनले आधुनिक उच्च भोल्टेज स्विचिङ प्रणालीहरूको लागि भरपर्दो समाधान प्रदान गर्दछ।
उच्च भोल्टेज स्विचगियर परियोजनाहरूको लागि, मेकानिकल आयामहरू र क्याबिनेट अनुकूलता महत्त्वपूर्ण कारकहरू हुन्। उपकरण चयन।

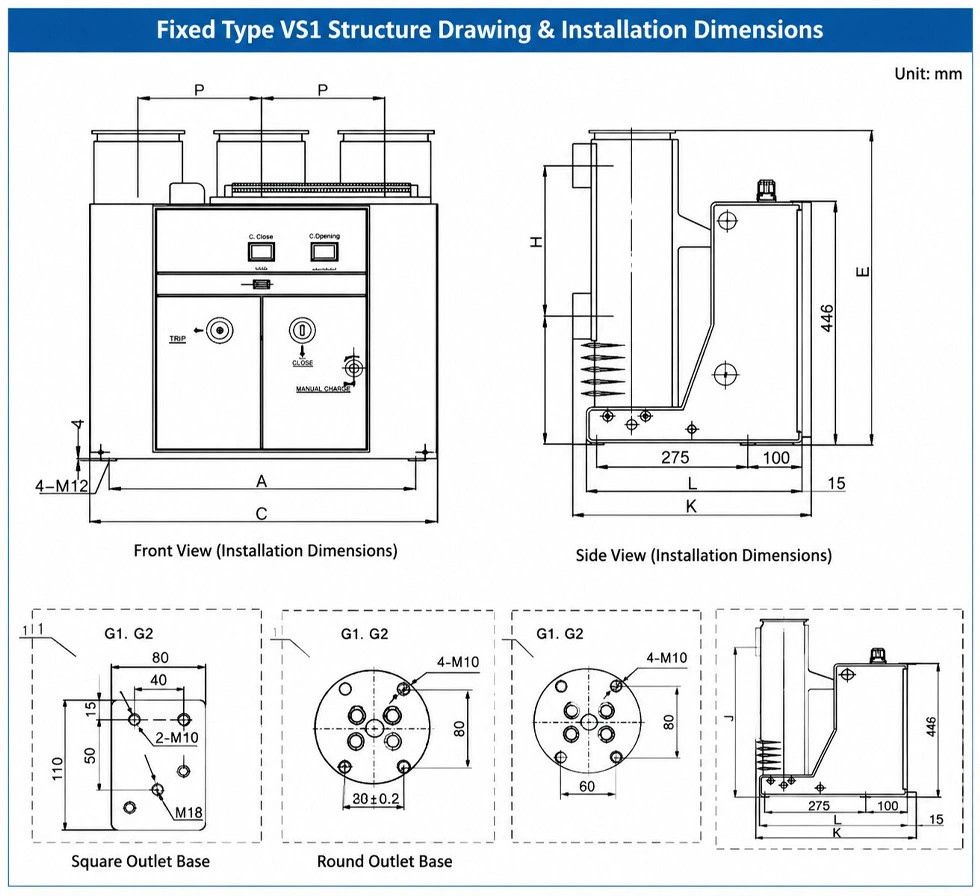

निश्चित प्रकार VS1 संरचना अनुकूलित स्थापना आयामहरूसँग डिजाइन गरिएको छ, इन्जिनियरहरूलाई एकीकृत गर्न अनुमति दिँदै। मूल्याङ्कन गरिएको वर्तमान आवश्यकताहरू अनुसार विभिन्न क्याबिनेट कन्फिगरेसनहरूमा ब्रेकर।
मानक संरचनाले विभिन्न क्याबिनेट चौडाइ र हालको स्तरहरूलाई समर्थन गर्दछ, विभिन्नका लागि लचिलोपन प्रदान गर्दछ विद्युत प्रणाली डिजाइन।
| क्याबिनेट चौडाई | मूल्याङ्कन गरिएको वर्तमान | मुख्य आयाम विशेषताहरू |
| 800mm | 630A-1600A | मध्यम वर्तमान अनुप्रयोगहरूको लागि कम्प्याक्ट संरचना |
| 1000mm | 630A-1600A | ठूला क्याबिनेट कन्फिगरेसनहरूको लागि उपयुक्त |
| 1000mm | 1600A-5000A | उच्च वर्तमान आवश्यकताहरूको लागि डिजाइन गरिएको |
अनुकूलित मेकानिकल लेआउटले उपकरण समन्वय सुधार गर्दा स्थापना कठिनाइहरू कम गर्न मद्दत गर्दछ उच्च भोल्टेज स्विचगियर।
परियोजना स्थापनाको क्रममा इन्जिनियरिङ परिमार्जनहरू कम गर्नको लागि सटीक आयाम मिल्दो महत्त्वपूर्ण छ।

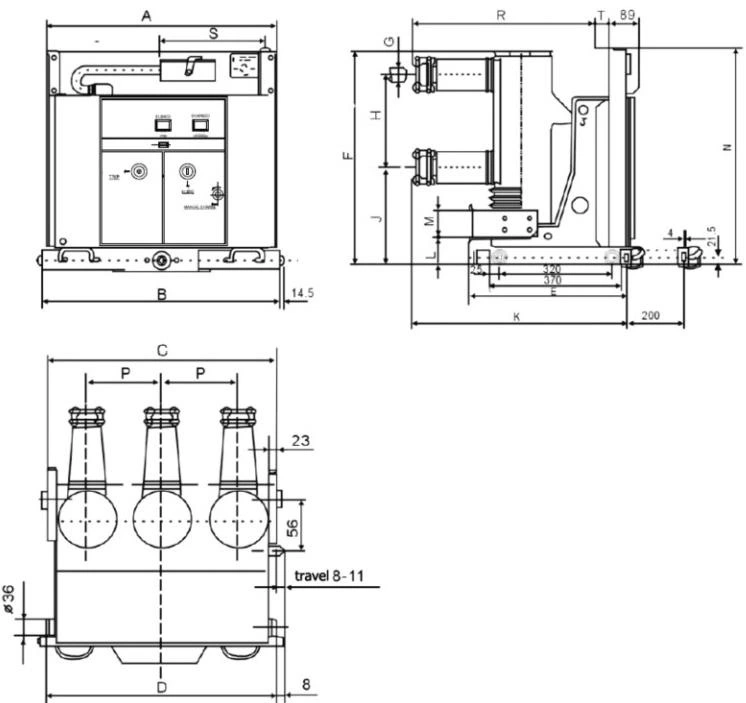

VS1 श्रृंखला माउन्ट स्थिति, टर्मिनल व्यवस्था, र सहित मानकीकृत स्थापना आयामहरू प्रदान गर्दछ क्याबिनेट इन्टरफेस आवश्यकताहरू।
| प्यारामिटर | 800mm क्याबिनेट | 1000mm क्याबिनेट |
| मूल्याङ्कन गरिएको वर्तमान दायरा | 630A-1600A | 630A-5000A |
| आवेदन प्रकार | स्थिर स्थापना | स्थिर स्थापना |
| संरचना डिजाइन | कम्प्याक्ट कन्फिगरेसन | उच्च क्षमता कन्फिगरेसन |
यो मानकीकृत डिजाइनले ग्राहकहरूलाई प्रणाली क्षमता र क्याबिनेट अनुसार उपयुक्त कन्फिगरेसनहरू चयन गर्न अनुमति दिन्छ आवश्यकताहरु।
नियन्त्रण प्रणाली सीधा उच्च भोल्टेज स्विच उपकरण को सञ्चालन विश्वसनीयता प्रभावित गर्दछ।
Usune 36 kV उच्च भोल्टेज भ्याकुम सर्किट ब्रेकर वैकल्पिक संग एक पेशेवर नियन्त्रण सर्किट डिजाइन अपनाउछ। क्लोजिङ कोइल, ओपनिङ कोइल, सहायक स्विच, ब्लकिङ कोइल, मोटर उर्जा भण्डारण प्रणाली, र अति-वर्तमान ट्रिपिङ कुंडल।
| कम्पोनेन्ट | कार्य |
| मुख्यालय बन्द कुंडल | ब्रेकर बन्द गर्ने कार्य नियन्त्रण गर्दछ |
| TQ खोल्ने कुंडल | ब्रेकर खोल्ने सञ्चालन नियन्त्रण गर्दछ |
| एम मोटर | ऊर्जा भण्डारण प्रकार्य प्रदान गर्दछ |
| S1 सहायक स्विच | ऊर्जा भण्डारण स्थिति संकेत गर्दछ |
| S8 सहायक स्विच | परीक्षण स्थिति संकेत गर्दछ |
| S9 सहायक स्विच | काम गर्ने स्थिति संकेत गर्दछ |
| Y1 अवरुद्ध कुण्डल | सञ्चालन लक सुरक्षा प्रदान गर्दछ |
| हालको कुण्डलमा Y7-Y9 | अति-वर्तमान सुरक्षा प्रदान गर्दछ |
यो कन्फिगरेसनले इन्जिनियरहरूलाई विभिन्न परियोजना आवश्यकताहरू अनुसार नियन्त्रण प्रणाली अनुकूलन गर्न अनुमति दिन्छ।
विद्युतीय सञ्चालनको क्रममा, बारम्बार बन्द हुने संकेतहरूले असामान्य स्विचिङ कार्यहरू निम्त्याउन सक्छ।
वैकल्पिक एन्टी-बाउन्स रिलेले क्लोजिङ सर्किटलाई विच्छेद गरेर बारम्बार बन्द हुने कार्यहरू रोक्न मद्दत गर्छ। बन्द हुने संकेत धेरै लामो समयसम्म सक्रिय रहन्छ।
यो प्रकार्यले अपरेटिङ स्थिरता सुधार गर्छ र मेकानिकल अपरेटिङ मेकानिज्मलाई अनावश्यक दोहोर्याउनबाट जोगाउँछ। कार्यहरू।
नियन्त्रण सर्तहरू सन्तुष्ट नभएको बेला ब्लकिङ प्रकार्यले गलत सञ्चालनलाई रोक्छ।
जब माध्यमिक नियन्त्रण बिजुली आपूर्ति सक्रिय छैन वा आवश्यक भोल्टेज दायरा पूरा गर्दैन, अवरुद्ध संयन्त्रले असुरक्षित बन्द कार्यहरू रोक्छ।
यो डिजाइनले जटिल उच्च भोल्टेज वातावरणमा परिचालन सुरक्षा सुधार गर्दछ।
वैकल्पिक ओभर-करेन्ट ट्रिपिङ प्रकार्यले बुद्धिमानी त्रुटि सुरक्षा प्रदान गर्दछ।
प्रणालीले वर्तमान ट्रान्सफर्मर माध्यमिक पक्षबाट तीन-चरण वर्तमान संकेतहरू प्राप्त गर्दछ र तिनीहरूलाई तुलना गर्दछ पूर्व निर्धारित मानहरू। जब हालको सेटिङ मान नाघेको छ, सुरक्षा इकाईले खोल्नको लागि यात्रा संकेत पठाउँछ ब्रेकर र दोष संरक्षण प्रक्रिया पूरा गर्नुहोस्।
| संरक्षण कार्य | विवरण |
| वर्तमान पत्ता लगाउने | A, B, C चरण वर्तमान संकेतहरू मनिटर गर्दछ |
| सिग्नल तुलना | प्रिसेट सेटिङहरूसँग हालको मानहरू तुलना गर्नुहोस् |
| यात्रा आउटपुट | ब्रेकर खोल्ने कार्य सक्रिय गर्दछ |
| सुरक्षा परिणाम | त्रुटि वर्तमान सुरक्षित रूपमा जडान विच्छेद गर्दछ |
विभिन्न परियोजनाहरूलाई फरक नियन्त्रण सर्किट व्यवस्थाहरू आवश्यक पर्दछ।
उत्पादनले ग्राहक आवश्यकताहरूमा आधारित वैकल्पिक तार कन्फिगरेसनहरूलाई समर्थन गर्दछ, संग संयोजन सहित एन्टी-बाउन्स प्रकार्य, अवरुद्ध प्रकार्य, र अपरेटिङ पावर विकल्पहरू।
| कन्फिगरेसन | एन्टी बाउन्स | अवरुद्ध कार्य |
| मानक नियन्त्रण | ऐच्छिक | ऐच्छिक |
| सुरक्षा कन्फिगरेसन | उपलब्ध छ | उपलब्ध छ |
| अनुकूलित तारिङ | परियोजना आवश्यकता अनुसार | परियोजना आवश्यकता अनुसार |
लचिलो तारिङ डिजाइनले विभिन्न सुरक्षा र स्वचालन प्रणालीहरूसँग राम्रो एकीकरणलाई अनुमति दिन्छ।
DC पावर अपरेशन प्रयोग गर्दा, ड्यास गरिएको बक्स टर्मिनलहरूको ध्रुवता स्थिर रहनुपर्छ।
सही ऊर्जा भण्डारण सञ्चालन सुनिश्चित गर्न मोटर वायरिङ polarity निर्दिष्ट सर्किट रेखाचित्र पालना गर्नुपर्छ।
तारिङ रेखाचित्रले ऊर्जा भण्डारण बिना र खुला अवस्थामा परीक्षण स्थिति अवस्था अन्तर्गत ब्रेकर प्रतिनिधित्व गर्दछ।
नियन्त्रण प्रणालीको भरपर्दो सञ्चालनको लागि सही तारहरू आवश्यक छ।
Usune 36 kV उच्च भोल्टेज भ्याकुम सर्किट ब्रेकर आवश्यक उच्च भोल्टेज वितरण प्रणाली को लागी विकसित गरिएको छ। भरपर्दो स्विचिंग प्रदर्शन र दीर्घकालीन सञ्चालन स्थिरता।
यसको अनुकूलित मेकानिकल संरचना, भरपर्दो भ्याकुम अवरोध प्रविधि, र लचिलो नियन्त्रण कन्फिगरेसनले यो ऊर्जा वितरण परियोजनाहरूको लागि उपयुक्त छ जहाँ सुरक्षा र विश्वसनीयता प्रमुख विचारहरू हुन्।
ईन्जिनियरिङ् कम्पनीहरू र स्विचगियर निर्माताहरूको लागि, अवस्थित प्रणालीहरूसँग अनुकूलता एक महत्त्वपूर्ण चयन हो कारक।
मानकीकृत संरचना, धेरै क्याबिनेट चौडाइ विकल्पहरू, र कन्फिगर योग्य नियन्त्रण सर्किटहरू एकीकरणलाई सरल बनाउँछन्। विभिन्न उच्च-भोल्टेज स्विचगियर समाधानहरूमा।
उच्च-भोल्टेज सर्किट ब्रेकरहरू चयन गर्दा, ग्राहकहरूले प्रायः परिचालन आवश्यकताहरू र सुरक्षालाई सन्तुलनमा राख्न आवश्यक छ कार्यहरू।
| तुलना वस्तु | मानक कन्फिगरेसन | सुरक्षा कन्फिगरेसन |
| आधारभूत स्विचिङ प्रकार्य | उपलब्ध छ | उपलब्ध छ |
| एन्टी-बाउन्स प्रकार्य | ऐच्छिक | आवश्यक हुँदा समावेश |
| अवरुद्ध संरक्षण | ऐच्छिक | उपलब्ध छ |
| अति-वर्तमान संरक्षण | बाह्य आवश्यकता | एकीकृत विकल्प |
| प्रणाली सुरक्षा स्तर | मानक सञ्चालन | परिष्कृत संरक्षण |
बिभिन्न पावर प्रणालीहरूलाई बिभिन्न वर्तमान क्षमताहरू चाहिन्छ।
| मूल्याङ्कन गरिएको वर्तमान दायरा | सिफारिस गरिएको आवेदन |
| 630A-1600A | मध्यम लोड वितरण प्रणाली |
| 1600A-5000A | उच्च क्षमता शक्ति प्रणाली |
सही वर्तमान मूल्याङ्कन चयन गर्नाले प्रणाली दक्षता सुधार गर्न र उपकरण ओभरलोड रोक्न मद्दत गर्दछ।
| प्यारामिटर | विशिष्टता |
| उत्पादन प्रकार | 36 kV उच्च भोल्टेज भ्याकुम सर्किट ब्रेकर |
| शृङ्खला | VS1 |
| स्थापना प्रकार | निश्चित प्रकार |
| मूल्याङ्कन गरिएको वर्तमान | 630A-5000A |
| क्याबिनेट चौडाई | 800mm / 1000mm |
| अवरोध प्रविधि | वैक्यूम आर्क अवरोध |
| नियन्त्रण विकल्प | एन्टी-बाउन्स / अवरुद्ध / ओभर-करेन्ट सुरक्षा |
| मानकहरू | IEC र GB |
| प्रमाणीकरण | CE |
सही कन्फिगरेसन सुनिश्चित गर्न, ग्राहकहरूले अर्डर गर्नु अघि पूरा प्राविधिक आवश्यकताहरू प्रदान गर्नुपर्छ।
| जानकारी | उद्देश्य |
| मूल्याङ्कन भोल्टेज | प्रणाली भोल्टेज स्तर पुष्टि गर्नुहोस् |
| मूल्याङ्कन गरिएको वर्तमान | उपयुक्त क्षमता चयन गर्नुहोस् |
| क्याबिनेट आयामहरू | स्थापना अनुकूलता सुनिश्चित गर्नुहोस् |
| नियन्त्रण भोल्टेज | मिल्दो अपरेटिङ सिस्टम |
| तार आवश्यकताहरू | वैकल्पिक कार्यहरू पुष्टि गर्नुहोस् |
| सुरक्षा आवश्यकताहरू | थप मोड्युलहरू चयन गर्नुहोस् |
सटीक प्राविधिक जानकारीले ईन्जिनियरिङ् पुष्टिकरण समय छोटो बनाउन र परियोजना दक्षता सुधार गर्न मद्दत गर्दछ।
Usune उत्पादन विकास, निर्माण, र परीक्षण भर सख्त गुणस्तर व्यवस्थापन लागू गर्दछ।
| प्रमाणीकरण | मानक |
| गुणस्तर व्यवस्थापन | ISO 9001 |
| पर्यावरण व्यवस्थापन | ISO 14001 |
| व्यावसायिक सुरक्षा व्यवस्थापन | ISO 45001 |
| विद्युत मानक | IEC र GB |
| उत्पादन प्रमाणीकरण | CE |
यी प्रमाणपत्रहरूले भरपर्दो उच्च भोल्टेज विद्युतीय उपकरणहरू आपूर्ति गर्न Usune को प्रतिबद्धता देखाउँछन्। विश्वव्यापी ग्राहकहरु।
ग्राहकहरूले मूल्याङ्कन गरिएको भोल्टेज, मूल्याङ्कन गरिएको वर्तमान, क्याबिनेट अनुकूलता, नियन्त्रण आवश्यकताहरू, र सुरक्षालाई विचार गर्नुपर्छ। कार्यहरू।
हो। एन्टी-बाउन्स नियन्त्रण, अवरुद्ध सुरक्षा, र ओभर-करेन्ट ट्रिपिङ जस्ता कार्यहरू कन्फिगर गर्न सकिन्छ। परियोजना आवश्यकताहरु अनुसार।
सही मेकानिकल मिलानले स्थापना परिमार्जनहरू कम गर्छ र प्रणाली एकीकरण दक्षता सुधार गर्दछ।
उत्पादनले एन्टी-बाउन्स नियन्त्रण, ब्लकिङ सुरक्षा, र बुद्धिमान ओभर-करेन्ट ट्रिपिङ प्रकार्यहरूलाई समर्थन गर्न सक्छ।
