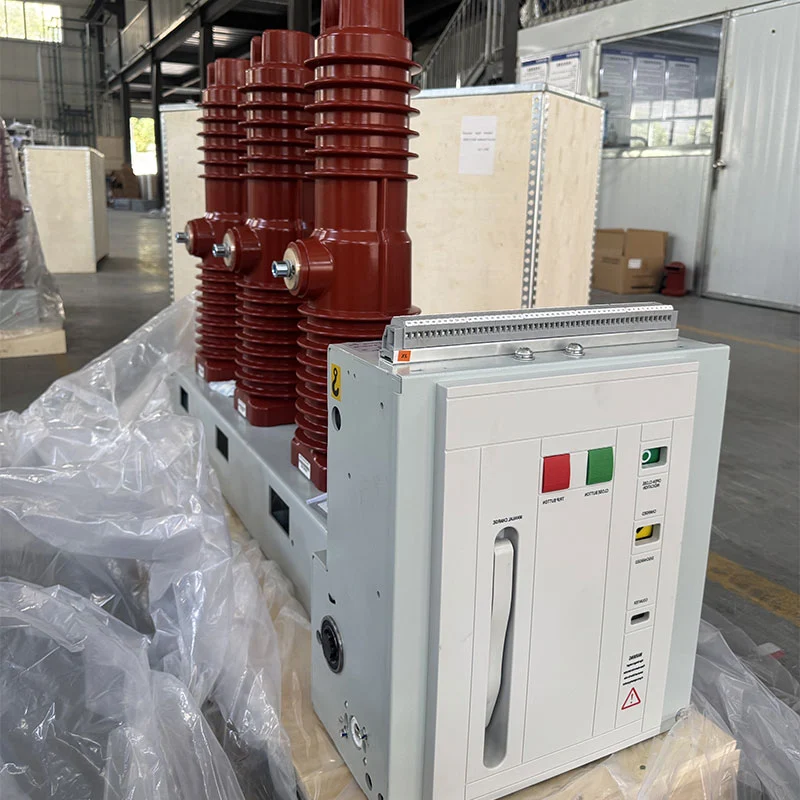

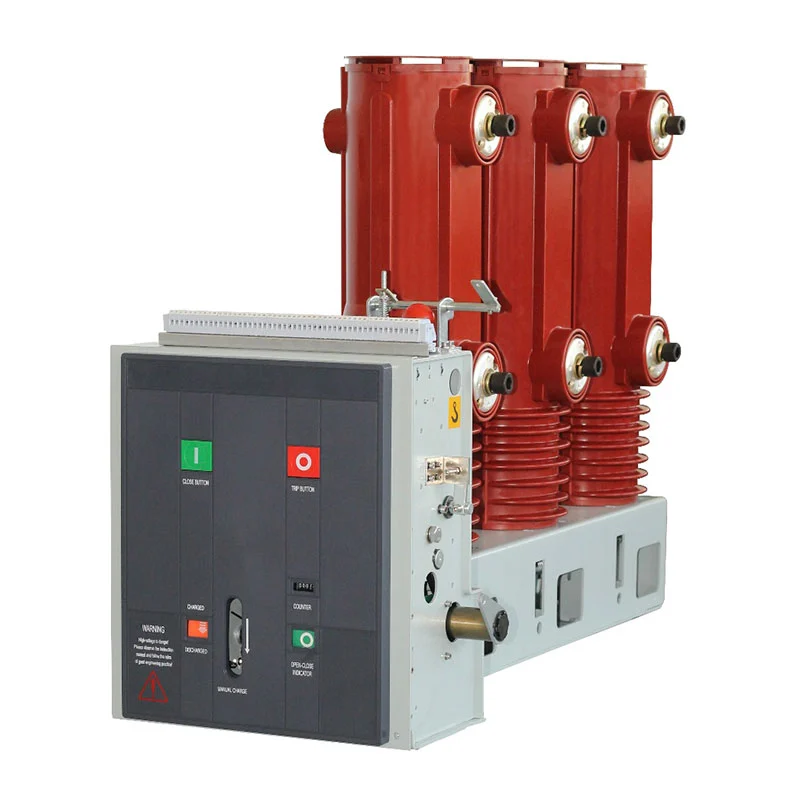

ZN85C-40.5 40.5kV भित्री भ्याकुम सर्किट ब्रेकर

पूर्ण स्विचगियर क्याबिनेटहरू विपरीत, यो ZN85C-40.5 40.5kV इनडोर भ्याकुम सर्किट ब्रेकर कोरमा केन्द्रित छ। पावर सर्किट को स्विचिंग प्रकार्य। यसको फिक्स्ड साइड-माउन्ट संरचना, मोड्युलर स्प्रिङ अपरेटिङ मेकानिजम र भ्याकुम अवरोध टेक्नोलोजीले प्रणालीहरू सहित 40.5kV-वर्ग इनडोर अनुप्रयोगहरूको लागि व्यावहारिक समाधान प्रदान गर्दछ। जहाँ बारम्बार स्विचिङ अपरेशन आवश्यक छ।

लगातार स्विचिङको लागि मेकानिकल डिजाइन

मोड्युलर वसन्त परिचालन संयन्त्र

अपरेटिङ मेकानिजम विशेष गरी 40.5kV भ्याकुम सर्किट ब्रेकरको विशेषताहरूको लागि डिजाइन गरिएको हो। यो ब्रेकर फ्रेम भित्र स्थापित मोड्युलर स्प्रिङ मेकानिज्म अपनाउछ, मेकानिकल आउटपुट विशेषताहरूलाई अनुमति दिँदै भ्याकुम इन्टरप्टरको अपरेटिङ आवश्यकताहरू मिलाउन।

मेकानिजम ब्रेकरको माथिल्लो र तल्लो व्यवस्थाको वरिपरि डिजाइन गरिएको छ र यसको एक एकीकृत भाग बनाउँछ। समग्र संरचना। यस कन्फिगरेसनले मेकानिकल ट्रान्समिशन मार्गलाई सरल बनाउँदछ जबकि स्थिर आधार प्रदान गर्दछ बन्द र खोल्ने कार्यहरू।

फिक्स्ड साइड-माउन्ट गरिएको संरचना

फिक्स्ड साइड-माउन्ट कन्फिगरेसन इनडोर बिजुली उपकरणहरूको लागि हो जहाँ ब्रेकर एक रूपमा स्थापित हुन्छ। समर्पित स्विचिंग घटक। परियोजना डिजाइनमा निर्भर गर्दै, कन्फिगरेसनहरू जस्तै दायाँ बहिर्गमन रेखा, शीर्ष आगमन र इम्बेडेड व्यवस्था चयन गर्न सकिन्छ।

पूर्ण निकासी योग्य स्विचगियर क्याबिनेटको तुलनामा, यो संरचनाले परियोजना डिजाइनरलाई फोकस गर्न अनुमति दिन्छ विशिष्ट अनुसार आवश्यक प्राथमिक र माध्यमिक विद्युतीय उपकरणहरूसँग ब्रेकर एकीकृत गर्दै प्रणाली व्यवस्था।

ऊर्जा भण्डारण र सञ्चालन प्रक्रिया

वसन्त ऊर्जा भण्डारण

बन्द हुने ऊर्जा मेकानिकल रूपमा वसन्त संयन्त्रमा भण्डारण गरिन्छ। ऊर्जा भण्डारण मोटर मार्फत पूरा गर्न सकिन्छ वा म्यानुअल रूपमा ऊर्जा भण्डारण ह्यान्डलको साथ। मोटर चालित सञ्चालनको समयमा, प्रसारण गियर प्रणालीले चलाउँछ ऊर्जा भण्डारण शाफ्ट र निर्दिष्ट भण्डारण-ऊर्जा स्थिति नपुगेसम्म बन्द वसन्त तनाव।

ऊर्जा भण्डारण पूरा भएपछि, रिटेनिङ मेकानिजमले वसन्तलाई स्थितिमा राख्छ र ऊर्जा भण्डारण गर्दछ सूचक अनुरूप स्थितिमा परिवर्तन। सहायक स्विचले मोटर पावर सप्लाई पनि विच्छेद गर्दछ जब भण्डारण-ऊर्जा स्थिति पुग्यो, ब्रेकर बन्द आदेशको लागि तयार छोडेर।

बन्द सञ्चालन

बन्द गर्ने कार्य मैन्युअल रूपमा बन्द बटन मार्फत वा विद्युतीय रूपमा नियन्त्रण मार्फत सुरु गर्न सकिन्छ सर्किट। जब बन्द हुने विद्युत चुम्बकले काम गर्छ, भण्डार गरिएको वसन्त ऊर्जा क्याम र मार्फत जारी हुन्छ प्रसारण संयन्त्र।

जडान गर्ने संयन्त्रले त्यसपछि इन्सुलेटेड अपरेटिङ रडलाई ड्राइभ गर्छ र सम्पर्कलाई बन्द गर्ने स्थितिमा सार्छ। सम्पर्क वसन्त कम्प्रेस गर्दै। बन्द गर्ने स्ट्रोक पूरा भएपछि, रिटेनिङ मेकानिजमले बन्दलाई कायम राख्छ स्थिति र सहायक स्विच तदनुसार परिवर्तन।

उद्घाटन कार्य

खोल्ने काम म्यानुअल रूपमा वा बिजुली खोल्ने आदेश मार्फत सुरु गर्न सकिन्छ। उद्घाटन रिलिज संयन्त्रले अनलक गर्दछ रिटेनर बन्द गर्दै, भ्याकुम इन्टरप्टरलाई छुट्याउन सम्पर्क र ब्रेकिङ स्प्रिङ्सको भण्डारण ऊर्जालाई अनुमति दिँदै सम्पर्कहरू।

उद्घाटन आन्दोलनको अन्तिम चरणमा, हाइड्रोलिक बफरले बाँकी मेकानिकल ऊर्जा अवशोषित गर्दछ र विभाजन स्थिति नियन्त्रण गर्दछ। यो समन्वित संयन्त्रले नियन्त्रित खोल्ने प्रक्रिया कायम राख्न मद्दत गर्दछ।

विद्युतीय नियन्त्रण कन्फिगरेसन

बन्द र खोल्ने कुण्डलहरू

ब्रेकर परियोजना आवश्यकताहरु अनुसार AC वा DC अपरेटिङ पावर संग कन्फिगर गर्न सकिन्छ। आपूर्ति गरियो कन्फिगरेसनले AC110/220V र DC110/220V विकल्पहरू बन्द गर्ने र खोल्ने कुण्डलहरूको लागि लचिलोपन प्रदान गर्दछ। विभिन्न सबस्टेशन र औद्योगिक नियन्त्रण प्रणालीहरूको लागि।

बन्द हुने कुण्डलमा 288W को मूल्याङ्कन गरिएको पावर छ, जबकि खोल्ने कुण्डल पनि 288W मा निर्दिष्ट गरिएको छ। सामान्य सञ्चालन भोल्टेज दायरा बन्द हुने कुण्डलीको लागि मूल्याङ्कन गरिएको भोल्टेजको 85%–110% र खोल्ने कुण्डलीको लागि मूल्याङ्कन गरिएको भोल्टेजको 65%–120% हो।

ऊर्जा भण्डारण मोटर

ऊर्जा भण्डारण मोटर अर्को बन्द सञ्चालनको लागि स्वचालित तयारी प्रदान गर्दछ। आपूर्ति गरिएको ZYJ220 कन्फिगरेसनले 90W को मूल्याङ्कन गरिएको इनपुट पावरको साथ DC220V पावर प्रयोग गर्दछ। मूल्याङ्कन गरिएको अपरेटिङ भोल्टेजमा, ऊर्जा भण्डारण समय 15 सेकेन्ड भन्दा बढीको रूपमा निर्दिष्ट गरिएको छ।

यो व्यवस्थाले ब्रेकरलाई आवश्यकता बिना सञ्चालन पछि यसको भण्डारण-ऊर्जा अवस्था पुनर्स्थापित गर्न अनुमति दिन्छ निरन्तर म्यानुअल हस्तक्षेप।

40.5kV अनुप्रयोगहरूको लागि भ्याकुम अवरोध

भ्याकुम आर्क-निभाउने प्रविधि

भ्याकुम इन्टरप्टर उद्घाटन सञ्चालनको क्रममा विद्युतीय सर्किटमा अवरोध गर्न जिम्मेवार छ। जब द सम्पर्कहरू अलग छन्, अवरोध प्रक्रिया भ्याकुम इन्टरप्टर भित्रको सट्टामा हुन्छ हावा इन्सुलेटेड स्विचिङ कक्ष।

भ्याकुम अवरोध र वसन्त-संचालित मेकानिकल प्रसारणको संयोजनले ब्रेकरलाई उपयुक्त बनाउँछ। इनडोर मध्यम-भोल्टेज अनुप्रयोगहरू जहाँ भरपर्दो स्विचिंग प्रदर्शन र दोहोर्याइएको सञ्चालन आवश्यक छ।

बारम्बार सञ्चालनको लागि उपयुक्त

ZN85C-40.5 शृङ्खलाको मूल डिजाइनले बारम्बार स्विचिङ आवश्यक पर्ने एपहरूलाई विचार गर्छ। यसको सञ्चालन संयन्त्र 40.5kV भ्याकुम अवरोधक को विशेषताहरु संग मेल खान्छ, जबकि मोटर चालित ऊर्जा भण्डारण प्रणालीले बारम्बार म्यानुअल चार्जिङको आवश्यकतालाई कम गर्छ।

यसले उपकरणहरूलाई औद्योगिक सुविधाहरू, सबस्टेशनहरू र पावर प्लान्टहरूको लागि उपयुक्त बनाउँछ जहाँ स्विचिङ सञ्चालनहरू सामान्य बिजुली प्रणाली व्यवस्थापन को एक भाग।

विशिष्ट आवेदन क्षेत्रहरू

पावर प्लान्टहरू

ब्रेकरलाई इनडोर पावर डिस्ट्रिब्युसन र बिजुली उत्पादनमा विद्युतीय नियन्त्रण प्रणालीमा समावेश गर्न सकिन्छ सुविधाहरू, जहाँ भरपर्दो स्विचिंग र विद्युतीय सर्किटहरूको सुरक्षा आवश्यक छ।

सबस्टेशनहरू

सबस्टेशनहरूमा, निश्चित इनडोर कन्फिगरेसनलाई सम्बन्धित उच्च-भोल्टेज बिजुलीमा एकीकृत गर्न सकिन्छ। प्राथमिक सर्किट व्यवस्था, नियन्त्रण योजना र सुरक्षा आवश्यकताहरु अनुसार प्रणाली।

औद्योगिक र खानी उद्यम

पर्याप्त विद्युतीय भार भएका औद्योगिक र खानी सुविधाहरूको लागि, ब्रेकरले स्विचिङ र इनडोर पावर वितरण प्रणालीहरूमा सुरक्षा कार्यहरू र नियमित आवश्यक पर्ने अनुप्रयोगहरूको लागि उपयुक्त छ स्विचिङ कार्यहरू।

रिमोट कन्ट्रोल संग विद्युत प्रणाली

किनकि बन्द र खोल्ने कार्यहरू विद्युतीय रूपमा नियन्त्रण गर्न सकिन्छ, ब्रेकरलाई एकसँग एकीकृत गर्न सकिन्छ। परियोजना डिजाइन अनुसार स्थानीय वा रिमोट सञ्चालनको लागि उपयुक्त माध्यमिक नियन्त्रण प्रणाली।

मुख्य प्राविधिक कन्फिगरेसन

परिचालन वातावरण

इनडोर सेवा सर्तहरू

उपकरणहरू इनडोर स्थापनाको लागि हो र उच्च-भोल्टेजको लागि उपयुक्त वातावरणमा प्रयोग गरिनुपर्छ विद्युतीय उपकरण। अन्तिम परियोजनाले परिवेशको तापक्रम, आर्द्रता, उचाइ, भेन्टिलेसन र विचार गर्नुपर्छ पूर्ण बिजुली कन्फिगरेसन निर्धारण गर्दा अन्य वातावरणीय अवस्थाहरू।

स्थापना आवश्यकताहरू

ब्रेकर गम्भीर कम्पन, प्रभाव वा संक्षारक वातावरणीय अवस्थाहरू बिना स्थानमा स्थापना गर्नुपर्छ। स्थापना व्यवस्थाले उपकरणको वरिपरि पर्याप्त अपरेटिङ र मर्मत गर्ने ठाउँ पनि सुनिश्चित गर्नुपर्छ ब्रेकर र सम्बन्धित विद्युतीय घटकहरूको आवश्यक मेकानिकल पङ्क्तिबद्धता कायम राख्नुहोस्।

मानक र गुणस्तर आश्वासन

उत्पादन व्यवस्थापन

Zhejiang Usune इलेक्ट्रिक कं, लिमिटेड उत्पादन गुणस्तर, वातावरणीय कभर एक एकीकृत व्यवस्थापन प्रणाली लागू गर्दछ व्यवस्थापन र व्यावसायिक स्वास्थ्य र सुरक्षा। कम्पनीसँग ISO 9001, ISO 14001 र ISO 45001 प्रमाणपत्रहरू छन्, विधानसभा र निरीक्षण मार्फत घटक चयनबाट नियन्त्रित निर्माण प्रक्रियाहरूलाई समर्थन गर्दै।

IEC, GB र CE अनुपालन

उत्पादन लागू IEC र GB मापदण्ड अनुसार बिजुली मापदण्ड र कन्फिगरेसन संग विकसित गरिएको छ। विशिष्ट परियोजना आवश्यकताहरु अनुसार निर्धारण। CE प्रमाणीकरण पनि लागूको लागि उपलब्ध छ उत्पादन कन्फिगरेसन, अन्तर्राष्ट्रिय परियोजनाहरूको लागि अतिरिक्त कागजात समर्थन प्रदान गर्दै।

ईन्जिनियरिङ् परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

ZN85C-40.5 40.5kV इनडोर भ्याकुम सर्किट ब्रेकरलाई Cas-स्पेस रकेट प्रक्षेपण परियोजनामा सन्दर्भ गरिएको छ, Usune को उच्च भोल्टेज बिजुली उपकरण को लागी एक मांग मा एक व्यावहारिक ईन्जिनियरिङ् आवेदन उदाहरण प्रदान औद्योगिक वातावरण।

उत्पादन तुलना

सर्किट ब्रेकर बनाम पूरा स्विचगियर

ZN85C-40.5 40.5kV इनडोर भ्याकुम सर्किट ब्रेकर मुख्य रूपमा एक स्विचिंग र सुरक्षा घटक हो, जबकि एक पूर्ण फिर्ता लिन मिल्ने स्विचगियर प्यानलले ब्रेकरलाई बसबार, केबल डिब्बा, नियन्त्रण उपकरण, सुरक्षा उपकरणहरू र अन्य क्याबिनेट घटकहरू। तसर्थ, ब्रेकर अधिक उपयुक्त छ जब परियोजना को आवश्यकता हो ठूलो विद्युतीय प्रणालीमा एकीकरणको लागि समर्पित 40.5kV स्विचिङ उपकरण।

Usune परियोजना समर्थन

विद्युतीय रेखाचित्रमा आधारित कन्फिगरेसन

Usune ग्राहकको एकल-लाइन रेखाचित्र अनुसार उपयुक्त कन्फिगरेसन निर्धारण गर्न सक्नुहुन्छ, रेटेड भोल्टेज, नियन्त्रण शक्ति, स्थापना व्यवस्था र सञ्चालन आवश्यकताहरू। यो दृष्टिकोणले चयन गरिएको सुनिश्चित गर्न मद्दत गर्दछ ब्रेकर वरपरका प्राथमिक र माध्यमिक विद्युतीय उपकरणहरूसँग उपयुक्त छ।

अनुकूलित विद्युत प्यारामिटरहरू

विशेष नियन्त्रण भोल्टेज, स्थापना व्यवस्था वा सञ्चालन आवश्यकताहरु संग परियोजनाहरु को लागी, प्राविधिक कन्फिगरेसन उत्पादन अघि छलफल गर्न सकिन्छ। यसले ZN85C-40.5 40.5kV इनडोर भ्याकुम सर्किट ब्रेकरलाई अनुमति दिन्छ निश्चित मानक कन्फिगरेसनमा भर पर्नुको सट्टा वास्तविक विद्युतीय प्रणालीमा अनुकूलित हुनुहोस्।

FAQ

यो उत्पादन को मुख्य आवेदन के हो?

यो एक इनडोर 40.5kV भ्याकुम सर्किट ब्रेकर हो जुन विद्युतीय नियन्त्रण र पावर प्लान्टहरूमा सुरक्षाको लागि डिजाइन गरिएको हो, सबस्टेशनहरू, औद्योगिक सुविधाहरू र खानी उद्यमहरू।

ब्रेकर निश्चित छ वा फिर्ता योग्य छ?

ZN85C-40.5 ले हटाउन सकिने ट्रली संरचनाको सट्टा एक निश्चित साइड-माउन्ट कन्फिगरेसन प्रयोग गर्दछ।

के यो म्यानुअल रूपमा सञ्चालन गर्न सकिन्छ?

हो। वसन्त संयन्त्रले म्यानुअल ऊर्जा भण्डारण र म्यानुअल सञ्चालनलाई समर्थन गर्दछ, जबकि विद्युतीय सञ्चालन पनि छ उपलब्ध।

कुन नियन्त्रण भोल्टेजहरू उपलब्ध छन्?

बन्द र खोल्ने कुण्डलहरू परियोजना आवश्यकताहरू अनुसार AC110/220V वा DC110/220V को लागि कन्फिगर गर्न सकिन्छ।

ऊर्जा भण्डारण प्रक्रिया कति समय लाग्छ?

ZYJ220 मोटर कन्फिगरेसनको निर्दिष्ट ऊर्जा भण्डारण समय मूल्याङ्कन गरिएको भोल्टेजमा ≤15 सेकेन्ड हो।

के यो बारम्बार स्विच को लागी उपयुक्त छ?

हो। उत्पादन लागू सञ्चालनको अधीनमा, बारम्बार सञ्चालन आवश्यक अनुप्रयोगहरूको लागि डिजाइन गरिएको हो सर्तहरू र प्राविधिक कन्फिगरेसन।

Usune ब्रेकर अनुकूलन गर्न सक्नुहुन्छ?

हो। Usune परियोजना रेखाचित्र, विद्युत प्यारामिटर, नियन्त्रण आवश्यकताहरु र अनुसार उत्पादन कन्फिगर गर्न सक्नुहुन्छ स्थापना सर्तहरू।
