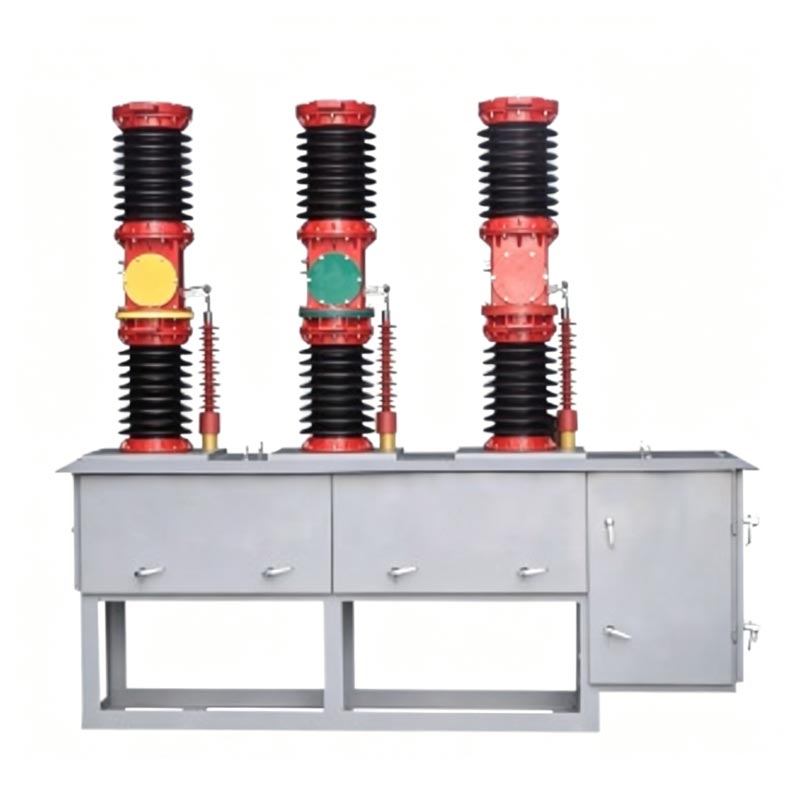

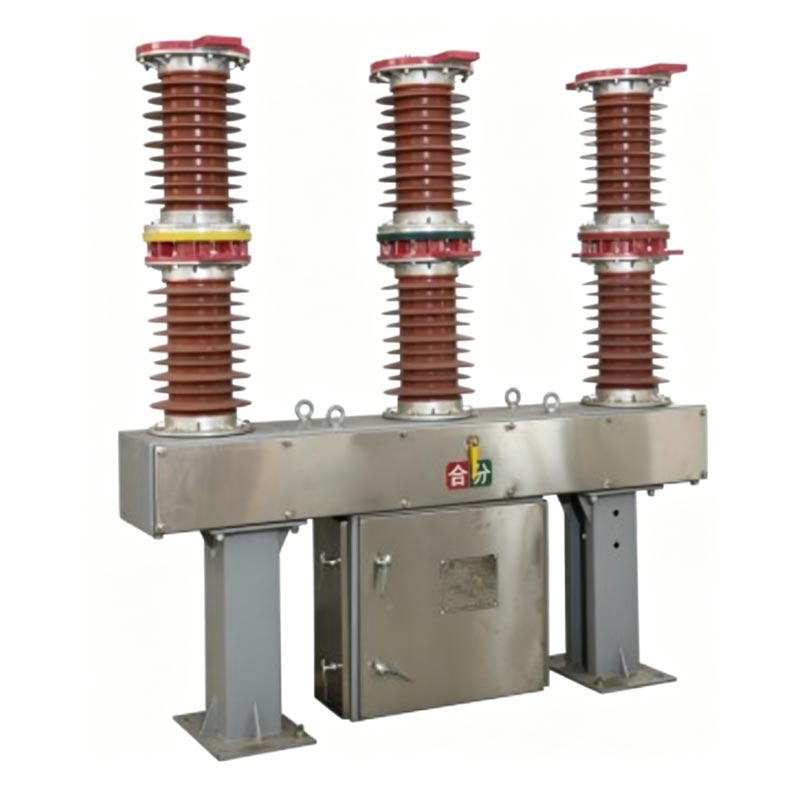

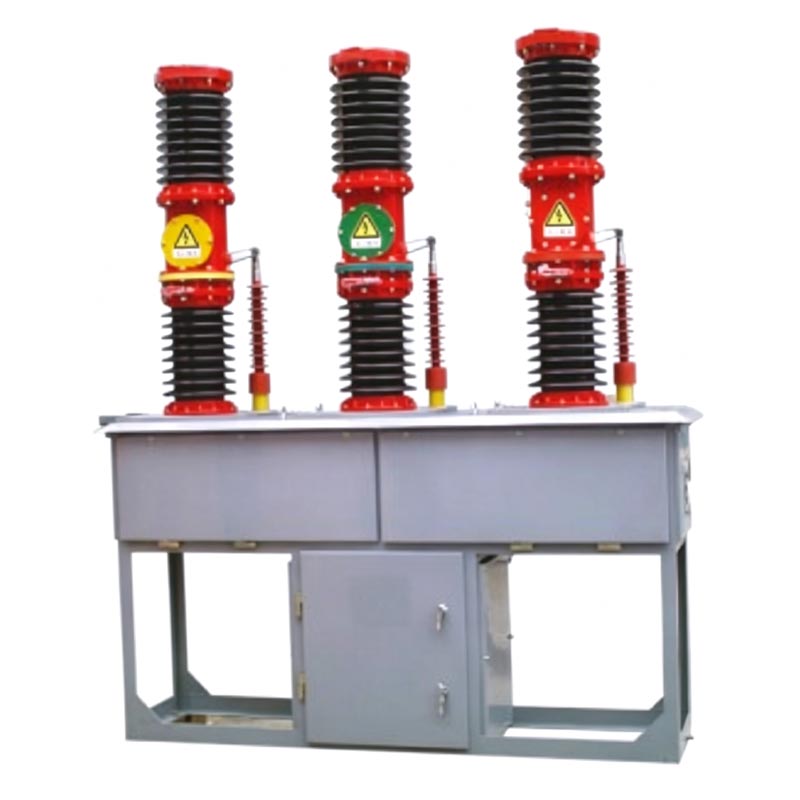

Usune Zw7-40.5 आउटडोर भ्याकुम सर्किट ब्रेकर 50Hz को लागि उपयुक्त बाहिरी उच्च भोल्टेज भ्याकुम सर्किट ब्रेकर हो। थ्री-फेज एसी, २४-४०.५ केभी पावर ट्रान्समिसन र वितरण प्रणाली, मुख्यतया प्रणाली नियन्त्रण, सुरक्षा, सेक्शनलाइजिङ, र क्यापेसिटर बैंक स्विचिङ। एक recloser संग संयोजनमा प्रयोग गर्दा, यसले बुद्धिमान सेगमेन्ट सक्षम गर्दछ पावर प्रणालीको नियन्त्रण पुन: बन्द गर्दै; यसले वसन्त वा विद्युत चुम्बकीय परिचालन संयन्त्रहरूलाई समर्थन गर्दछ, स्थिर मेकानिकल छ कार्यसम्पादन, र आगो वा विस्फोटको कुनै जोखिम उत्पन्न गर्दैन; यसले GB1984-1989 "AC हाई भोल्टेज सर्किट ब्रेकरहरू" र IEC56, IEC62271-100 "उच्च भोल्टेज एसी सर्किट ब्रेकरहरू" मापदण्डहरू।
1. उत्कृष्ट ब्रेकिङ प्रदर्शन: भ्याकुम आर्क-निभाउने टेक्नोलोजी प्रयोग गर्दछ, परिणामस्वरूप बलियो ब्रेकिङ
क्षमता, लामो विद्युतीय जीवन, र 10,000 चक्र सम्मको मेकानिकल जीवन।
2. मर्मत-मुक्त र भरपर्दो: सरल संरचना, कुनै नियमित मर्मत आवश्यक छैन, र लामो सेवा जीवन।
3. उत्कृष्ट इन्सुलेशन र विरोधी प्रदूषण प्रदर्शन: बलियो बाहिरी इन्सुलेशन प्रदर्शन र उत्कृष्ट
प्रदूषण विरोधी क्षमता।
4. लचिलो बुद्धिमानी कन्फिगरेसन: निर्मित वर्तमान ट्रान्सफर्मर (0.2S सम्म शुद्धता) संग सुसज्जित गर्न सकिन्छ।
वर्ग) मिटरिङ र तीन-चरण लिंकेज सुरक्षाको लागि।
5. अपरेटिङ मेकानिजमको फराकिलो अनुकूलता: वसन्त वा इलेक्ट्रोमग्नेटिक अपरेटिङ मेकानिजममा अनुकूलनीय, सक्षम गर्दै
बारम्बार र भरपर्दो सञ्चालन।

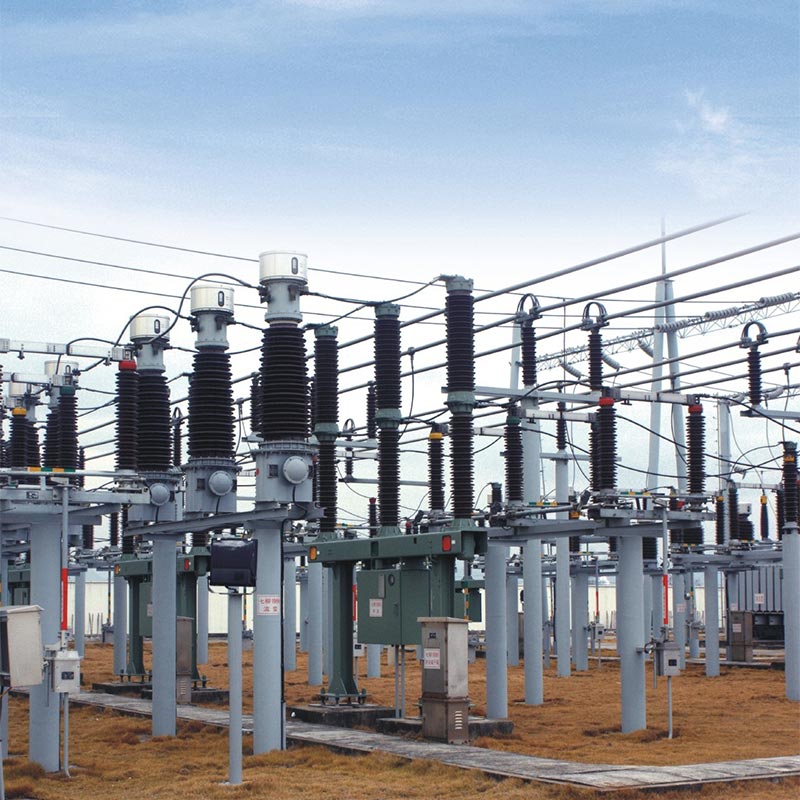

1. 24-40.5kV प्रसारण र वितरण लाइन र सबस्टेशनहरू
2. शहरी र ग्रामीण पावर ग्रिड नवीकरण र विस्तार परियोजनाहरू
3. पवन फार्महरू, सौर ऊर्जा प्लान्टहरू, र औद्योगिक ऊर्जा प्रणालीहरू
4. क्यापेसिटर बैंक स्विचिङ र टाई सर्किट ब्रेकर अनुप्रयोगहरू
5. तटीय, उच्च-उचाई, र धेरै प्रदूषित क्षेत्रहरू
1. परियोजनाको नाम: उत्तरी चीनमा 35kV पवन फार्म ग्रिड जडान परियोजना
2. ग्राहक: स्टेट ग्रिड हेबेई इलेक्ट्रिक पावर कं, लिमिटेड।
3. परियोजना पृष्ठभूमि: यो पवन फार्म उच्च आर्द्रता, भारी नुन स्प्रे, र एक तटीय क्षेत्रमा अवस्थित छ। बारम्बार आँधीबेहरी। यसको 35kV आउटगोइंग लाइन प्रणालीलाई नियन्त्रण, गल्तीको लागि भरपर्दो सर्किट ब्रेकरहरू चाहिन्छ अलगाव, र स्वचालित पुन: बन्द गर्ने कार्यहरू।
4. समाधान: Uxin इलेक्ट्रिकले Zw7-40.5 बाहिरी भ्याकुम सर्किट ब्रेकरहरूको 12 सेटहरू उपलब्ध गराएको छ। वसन्त-सञ्चालित मेकानिजमहरू र ०.२एस-वर्ग बिल्ट-इन वर्तमान ट्रान्सफर्मरहरू।
5. आवेदन उपलब्धिहरू
- उच्च आर्द्रता र उच्च नुन स्प्रे वातावरणमा 5 वर्ष भन्दा बढीको लागि स्थिर सञ्चालन
- 187 सर्ट-सर्किट ब्रेकिङ अपरेशनहरूमा 100% सफलता दर
- बुद्धिमान पुन: बन्द गर्ने प्रकार्यले पावर आउटेज समय 85% ले घटाउँछ
- मर्मत-मुक्त डिजाइनले वार्षिक सञ्चालन र मर्मत लागत 60% घटाउँछ
6. ग्राहक प्रतिक्रिया
"Usune Zw7-40.5 बाहिरी भ्याकुम सर्किट ब्रेकरले हाम्रो तटीय क्षेत्रमा अत्यन्त भरपर्दो प्रदर्शन देखाएको छ। हावा खेत। यसको प्रदूषण रोकथाम प्रदर्शन र बौद्धिक सुरक्षा कार्यहरू उल्लेखनीय रूपमा सुधार भएको छ ग्रिड स्थिरता।" - परियोजना प्रबन्धक, स्टेट ग्रिड हेबेई इलेक्ट्रिक पावर कं, लिमिटेड।
| वस्तु | एकाइ | प्यारामिटरहरू | |
| मूल्याङ्कन भोल्टेज | kV | 40.5 | |
| मूल्याङ्कन इन्सुलेशन स्तर | 1min पावर आवृत्ति भोल्टेज सामना | kV | 95 |
| लाइटनिङ आवेग प्रतिरोध भोल्टेज (उच्च मूल्य) | kV | 185 | |
| मूल्याङ्कन गरिएको वर्तमान | A | 630/1000/1250/1600/2000 | |
| मूल्याङ्कन गरिएको सर्ट सर्किट ड्रप आउट वर्तमान | kA | १२.५/१६/२०/२५/३१.५ | |
| रेटेड सञ्चालन अनुक्रम | 0-0.3s-C0-180s-0 | ||
| मूल्याङ्कन गरिएको छोटो ब्रेक वर्तमानको लागि ब्रेक समय | समय | 12 | |
| मूल्याङ्कन गरिएको सर्ट सर्किट ब्रेक र वर्तमान बन्द (शिखर) | kA | ५०/६३/८० | |
| रेटेड शिखर वर्तमान प्रतिरोध | kA | ५०/६३/८० | |
| मूल्याङ्कन गरिएको छोटो समय वर्तमान सामना | kA | २०/२५/३१.५ | |
| मूल्याङ्कन गरिएको छोटो सर्किट अवधि समय | s | 4 | |
| औसत स्विच अफ गति | m/s | १.५ ± ०.२० | |
| औसत स्विच अन गति | m/s | ०.७ ± ०.२ | |
| सम्झौता स्विच-अन बाउन्स समय | ms | ≤ २ | |
| तीन-चरण स्विच-अन/अफ सिंक्रोनिटी समय भिन्नता | ms | ≤ २ | |
| स्विच-अन समय | ms | ≤ १५० | |
| स्विच अफ समय | ms | ≤ ७० | |
| यान्त्रिक जीवन | समय | 10000 | |
| रेटेड अपरेटिङ भोल्टेज र सहायक सर्किट रेटेड भोल्टेज | V | DC/AC110,220 | |
| प्रत्येक चरण लूप डीसी प्रतिरोध (इन्स्ट्रुमेन्ट ट्रान्सफर्मरहरू समावेश नगर्नुहोस्) | μΩ | ≤ ५० | |
| प्रत्येक चरण लूप डीसी प्रतिरोधीहरू | mm | 3 | |
A: वसन्त-संचालित वा विद्युत चुम्बकीय-संचालित संयन्त्रहरू प्रयोग गर्न सकिन्छ। वसन्त-संचालित संयन्त्रहरूले उच्च प्रस्ताव गर्दछ विश्वसनीयता र कम मर्मत लागत, तिनीहरूलाई धेरै बाहिरी अनुप्रयोगहरूको लागि उपयुक्त बनाउन।
A: हो। हालको अनुपात र शुद्धता वर्ग (0.2S/0.5/10P10) अर्डर गर्दा निर्दिष्ट हुनुपर्छ।
A: सामान्य प्रयोग अन्तर्गत, मर्मत-मुक्त अवधि 10-15 वर्ष हो। प्रत्येक २ वर्षमा भिजुअल निरीक्षण गर्न सिफारिस गरिन्छ, र प्रत्येक 5 वर्षमा सानो मेकानिकल निरीक्षण।
Usune Zw7-40.5 आउटडोर भ्याकुम सर्किट ब्रेकरले उन्नत भ्याकुम प्रविधि, बलियो संरचनात्मक डिजाइन, र बौद्धिक सुविधाहरू। एक विश्वसनीय चिनियाँ आपूर्तिकर्ताको रूपमा, Usune इलेक्ट्रिक लगातार उच्च गुणस्तर र सुनिश्चित गर्दछ उच्च-सम्पादन उत्पादनहरू, तिनीहरूलाई आधुनिक पावर प्रणालीहरूको लागि एक आदर्श विकल्प बनाउँदै जसले विश्वसनीयता, सुरक्षा, र माग गर्दछ कम जीवन चक्र लागत।
