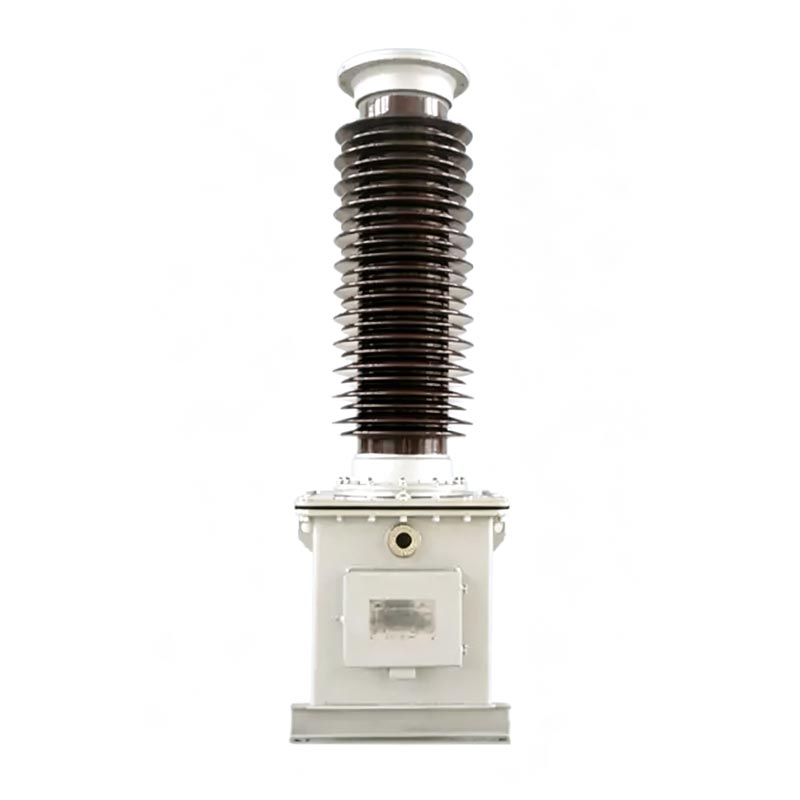

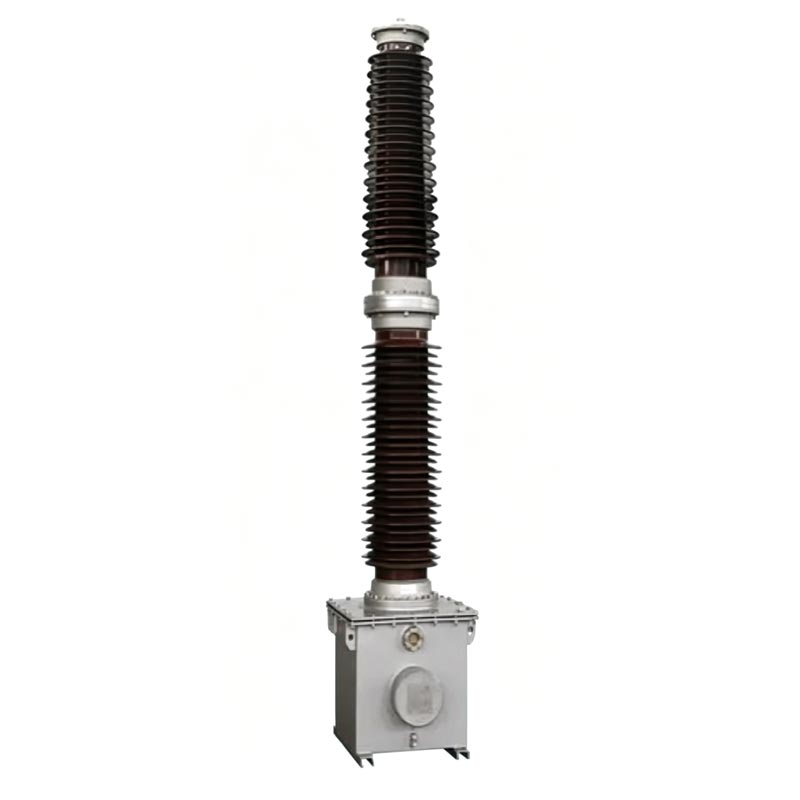

110 kV Pt भोल्टेज ट्रान्सफर्मर

Usune TYD श्रृंखला 110 kV Pt भोल्टेज ट्रान्सफर्मर एक उच्च प्रदर्शन क्यापेसिटिव भोल्टेज ट्रान्सफर्मर हो। 110kV उच्च भोल्टेज पावर ग्रिडहरूको लागि डिजाइन गरिएको। उत्पादनले capacitive भोल्टेज विभाजन सिद्धान्त र पूर्ण रूपमा अपनाउछ ठूला आकार र कमजोर जस्ता परम्परागत ट्रान्सफर्मरहरूको कमजोरीहरूलाई बेवास्ता गर्दै, तेलमा डुबेको संरचना विरोधी हस्तक्षेप, र उत्कृष्ट प्रदूषण प्रतिरोध, कम-तापमान सहनशीलता, र हावा प्रतिरोध छ। यो उपकरणले मापन, सुरक्षा, र वाहक संचार युग्मन कार्यहरू एकीकृत गर्दछ, र एक मुख्य समर्थन हो 110kV पावर ट्रान्समिसन र रूपान्तरण प्रणालीहरूको बुद्धिमान सञ्चालन र मर्मतका लागि उपकरण।

110 kV Pt भोल्टेज ट्रान्सफर्मरले राष्ट्रिय मापदण्डहरू GB/T20840.1-2010, GB/T20840.5-2013, र GB/T19749-2005। यसको डिजाइन, उत्पादन, र परीक्षण प्रक्रियाहरू मानकीकृत छन्, र सबै प्रदर्शन प्यारामिटरहरू पूरा हुन्छन् पावर उपकरणहरूको लागि निवारक परीक्षण विनिर्देशहरू।

क्यापेसिटर भोल्टेज ट्रान्सफर्मर

TYD-35 (66, 110/220) kV-0.01 (0.02)

सामान्य निर्देशनहरू

उत्पादन मोडेल व्याख्या

- TYD: क्यापेसिटिव भोल्टेज ट्रान्सफर्मरहरूको लागि विशेष कोड
- 110/3: प्रणालीको रेटेड चरण भोल्टेज जुन यो संगत छ 110kV छ
- ०.०२: क्यापेसिटिव भोल्टेज डिभाइडरको रेटेड क्यापेसिटन्स ०.०२μF हो
- प्रत्यय विशेषता कोड: H - विरोधी प्रदूषण प्रकार; G - उच्च-उचाई प्रकार (2000m माथिको उचाइको लागि उपयुक्त); F - तटस्थ बिन्दु गैर-प्रभावी रूपमा ग्राउन्ड प्रणालीहरूको लागि उपयुक्त

उदाहरण: TYD110/3-0.02FH ले 110kV तटस्थ बिन्दुको लागि उपयुक्त क्यापेसिटिव भोल्टेज ट्रान्सफर्मरलाई प्रतिनिधित्व गर्दछ। गैर-प्रभावी रूपमा ग्राउन्ड गरिएको पावर ग्रिडहरू, 0.02μF को मूल्याङ्कन गरिएको क्यापेसिटन्स र उच्च प्रदूषण विरोधी मूल्याङ्कनका साथ।

कोर संरचना अवयवहरू

1. Capacitive भोल्टेज विभाजक

युग्मन क्यापेसिटरहरू र भोल्टेज विभाजन गर्ने क्यापेसिटरहरू सँगै स्ट्याक गरिएका छन्। क्यापेसिटरको धेरै सेटहरू तत्वहरू पोर्सिलेन बुशिंग भित्र श्रृंखलामा जोडिएका छन्। यसले उच्च गुणस्तरको पातलो फिल्म र क्यापेसिटर पेपर प्रयोग गर्दछ कम्पोजिट डाइलेक्ट्रिक र भ्याकुम उच्च गुणस्तर इन्सुलेट तेल संग गर्भवती छ। उपकरण पूर्ण रूपमा सिल गरिएको छ स्थिर आन्तरिक दबाब कायम राख्न, तेल चुहावट रोक्नको लागि निर्मित तेल क्षतिपूर्ति उपकरणको साथ संरचना, साइटमा नमूनाको आवश्यकतालाई हटाउनुहोस्, प्रभावकारी रूपमा बाहिरी नमी र अशुद्धताहरू अलग गर्नुहोस्, र स्थिरता सुनिश्चित गर्नुहोस् इन्सुलेशन प्रदर्शन।

2. विद्युत चुम्बकीय उपकरण

110 kV Pt भोल्टेज ट्रान्सफर्मर तेलले भरिएको स्टिल ट्याङ्की भित्र पूर्ण रूपमा बन्द गरिएको छ (जसले पनि क्यापेसिटर आधार), एक मध्यवर्ती ट्रान्सफर्मर, एक क्षतिपूर्ति रिएक्टर, र एक द्रुत-संतृप्तता रिएक्टर सहित डम्पर। यो कारखाना छोड्नु अघि कम भोल्टेज विभाजन संधारित्र संग पूर्व-एकत्र गरिएको छ। विद्युत चुम्बकीय एकाइ र क्यापेसिटर डिभाइडरको तेल सर्किट पूर्ण रूपमा अलग गरिएको छ, कुनै हस्तक्षेप र स्थिर सञ्चालन सुनिश्चित गर्दै। माध्यमिक तार र क्यारियर वेभ टर्मिनलहरू केन्द्रमा ट्याङ्कीको छेउको पर्खालमा जंक्शन बक्समा अवस्थित छन्, सजिलो अन-साइट तार र मर्मतका लागि स्पष्ट रूपमा लेबल गरिएको।

कोर उत्पादन कार्यहरू

1. ऊर्जा मिटरिङ र भोल्टेज निगरानी

पावरको लागि भरपर्दो डाटा समर्थन प्रदान गर्दै मानक कम भोल्टेज सिग्नल प्रदान गर्न आउटपुटलाई सही रूपमा तल झर्छ। ग्रिड ऊर्जा मिटरिङ र वास्तविक समय भोल्टेज निगरानी।

2. पावर ग्रिड रिले संरक्षण

रिले सुरक्षा र स्वचालित नियन्त्रण उपकरण संग सुसज्जित, यसले पावर ग्रिड गल्ती पहिचान सक्षम गर्दछ, सिंक्रोनाइजेसन प्रमाणिकरण, र लाइन सुरक्षा, उपकरण क्षति र पावर ग्रिड दुर्घटना को कारण को रोकथाम भोल्टेज विसंगतिहरू।

3. क्यारियर संचार युग्मन

पावर लाइन वाहक संचार को लागी एक समर्पित युग्मन संधारित्र को रूप मा कार्य गर्दछ, को लागी एक स्थिर संकेत च्यानल प्रदान गर्दछ पावर ग्रिड डाटा प्रसारण र रिमोट सञ्चालन र मर्मतसम्भार।

प्राविधिक मापदण्ड र परिचालन वातावरण

1. कोर प्राविधिक प्यारामिटरहरू

- मिल्दो सञ्चालन सर्तहरू: 50/60Hz AC पावर प्रणाली
- माध्यमिक आउटपुट भोल्टेज: 100/√3V, 100V (मानक विनिर्देशहरू)
- डाइलेक्ट्रिक हानि ट्यान्जेन्ट: ≤0.002
- क्यापेसिटर त्रुटि: नेमप्लेट मूल्याङ्कनको ±2% भन्दा बढी छैन
- इन्सुलेशन प्रतिरोध: ≥500MΩ (2500V megohmmeter संग मापन)
- ओभरभोल्टेज सञ्चालन क्षमता: १.२ गुणा मूल्याङ्कन गरिएको भोल्टेजमा दीर्घकालीन सञ्चालन; 1.5 मा छोटो अवधि सञ्चालन 30 सेकेन्डको लागि पटक रेटेड भोल्टेज; Type F ले 1.9 गुणा मूल्याङ्कन गरिएको भोल्टेजमा 8 घण्टा लगातार काम गर्न सक्छ

2. लागू हुने वातावरणीय अवस्थाहरू

- सञ्चालन तापमान: -40 ℃ ~ + 45 ℃ (विशेष अवस्था को लागी अनुकूलन)
- अधिकतम हावा गति प्रतिरोध: 150km/h
- लागू उचाइ: ≤2000m (उच्च उचाइ मोडेलहरू अनुरोधमा उपलब्ध छन्)
- अधिकतम आइसिङ मोटाई: 10mm
- प्रदूषण विरोधी मूल्याङ्कन: मानक कक्षा डी (क्रिपेज दूरी ≥ ४३.३ मिमी/केभी), वैकल्पिक कक्षा ई (क्रिपेज दूरी ≥ ५३.७ मिमी/केभी)

ईन्जिनियरिङ् आवेदन मामला

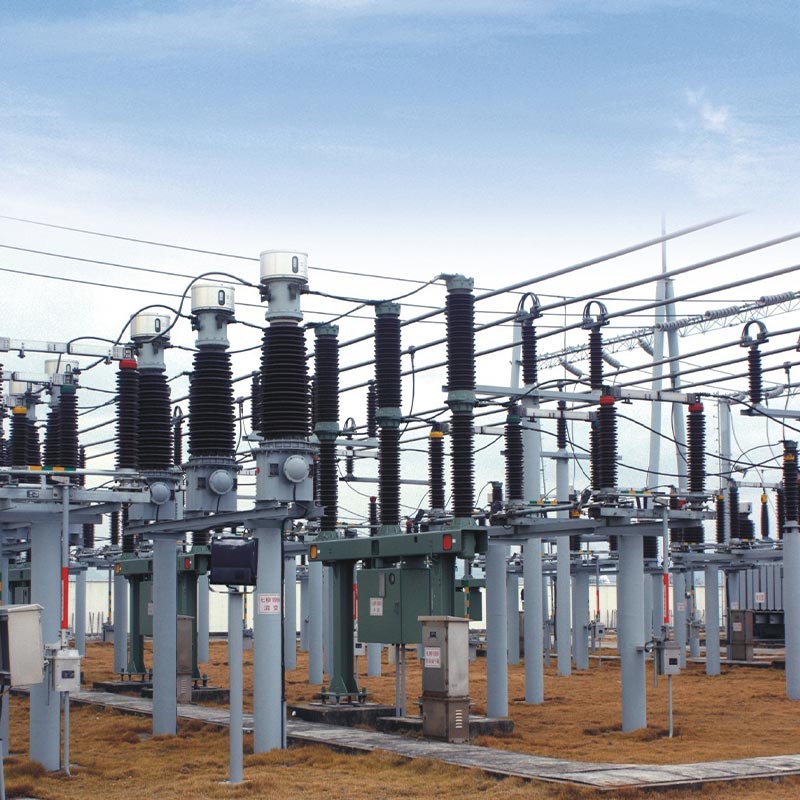

Usune TYD110/3-0.02FH एन्टी-पोल्युसन 110 kV Pt भोल्टेज ट्रान्सफर्मर सफलतापूर्वक बाहिरी भागमा लागू गरियो Zhejiang प्रान्त मा एक 110kV क्षेत्रीय सबस्टेशन को नवीकरण परियोजना। यो सबस्टेशन वरपर सेवा गर्दछ औद्योगिक पार्क र आवासीय क्षेत्रहरू, अत्यधिक उच्च विद्युत आपूर्ति स्थिरता र उपकरण विश्वसनीयता आवश्यक छ। उच्च आर्द्रता, उच्च नुन स्प्रे, र भारी प्रदूषण, र बारम्बार समुद्री हावा संग तटीय क्षेत्रमा अवस्थित, परियोजनाले उच्च भोल्टेजबाट कडा प्रदुषण, विरोधी जंग, र एन्टी-एजिंग प्रदर्शनको माग गर्दछ। उपकरण।

उपकरण फहराइयो, स्थापना गरियो, र निर्माताको विशिष्टता अनुसार कडाईका साथ कमिसन गरियो सञ्चालनमा राख्नु अघि। दुई वर्षको अन-साइट सञ्चालन र मर्मतसम्भार र नियमित परीक्षण डेटाले देखाउँछ मुख्य मापदण्डहरू जस्तै उपकरण क्यापेसिटन्स र डाइलेक्ट्रिक हानि लगातार राष्ट्रिय मापदण्डहरू पूरा गर्दछ, छैन तेल चुहावट, असामान्य आवाज, वा प्यारामिटर बहाव जस्ता समस्याहरू। यसको उच्च एन्टी-फाउलिंग र एन्टी-क्रोसन संरचनाले तटीय नुन स्प्रे र आर्द्र हावाको जंगलाई प्रभावकारी रूपमा प्रतिरोध गर्दछ, जस्तै सामान्य गल्तीहरू बेवास्ता गर्दै। परम्परागत उपकरण ट्रान्सफर्मरहरूमा इन्सुलेशन उमेर र भोल्टेज उतार-चढ़ाव। यसले स्थिर रूपमा शक्ति पूरा गर्दछ मिटरिङ, भोल्टेज निगरानी, र वाहक संचार युग्मन, निरन्तर र सुरक्षित बिजुली आपूर्ति सुनिश्चित गर्दै। सबस्टेशन, र कठोर बाहिरी परिस्थितिहरूमा उत्पादनको स्थिरता र अनुकूलनतालाई पूर्ण रूपमा प्रमाणित गर्दै।

स्थापना र रखरखाव निर्दिष्टीकरण

1. स्थापना बिन्दुहरू

उपकरण क्यापेसिटर भोल्टेज विभाजक + विद्युत चुम्बकीय उपकरणको पूर्ण सेटको रूपमा पठाइएको छ। स्थापना गर्नुपर्छ कडाईका साथ नेमप्लेट नम्बरहरू पालना गर्नुहोस्; स्वैच्छिक मिश्रण र प्रतिस्थापन सख्त रूपमा निषेधित छ। उपकरणको लागि फहराई, विद्युत चुम्बकीय एकाइ तेल ट्यांक लागि समर्पित लिफ्टिंग प्वालहरू प्रयोग गर्नुपर्छ; को प्रत्यक्ष फहराई क्यापेसिटर पोर्सिलेन बुशिंग निषेधित छ। फाउन्डेसन M20 उच्च-शक्ति बोल्ट, र समग्र संग निश्चित छ स्थापना टिल्ट कोण स्थिर उपकरण सञ्चालन सुनिश्चित गर्न ≤2/1000mm छ।

कुञ्जी तारिङ आवश्यकताहरू: ड्याम्पर टर्मिनलहरू d1 र d2 विश्वसनीय रूपमा जडान हुनुपर्छ; खुला सर्किटहरू कडाईका साथ छन् निषेधित। वाहक उपकरणहरूमा जडान नभएको बेला, N र X टर्मिनलहरू विश्वसनीय रूपमा छोटो-सर्किट हुनुपर्छ। समयमा उपकरण सञ्चालन, उच्च भोल्टेज प्रवेश गर्नबाट रोक्नको लागि टर्मिनल X प्रत्यक्ष र भरपर्दो रूपमा ग्राउन्ड हुनुपर्छ। माध्यमिक घेरा, उपकरण क्षति, र व्यक्तिगत सुरक्षा खतरामा।

2. सञ्चालन र मर्मतसम्भार र सुरक्षा सावधानीहरू

उपकरणले पूर्ण रूपमा सिल गरिएको तेलले डुबेको संरचना, स्थिर प्रदर्शन सुनिश्चित गर्ने र आवश्यकतालाई हटाउने सुविधा दिन्छ। नियमित तेल नमूना र परीक्षण को लागी। नियमित मर्मतसम्भारको लागि मात्र उपकरणको सीलको आवधिक जाँचहरू आवश्यक पर्दछ अवस्था, टर्मिनल टाइटनेस, र असामान्य आवाजहरूको लागि समस्या निवारण, माध्यमिक भोल्टेज विसंगतिहरू, र अचानक खुला डेल्टा जडानमा भोल्टेज स्पाइकहरू। उपकरणको फास्टनिङ बोल्ट र सीलको अनाधिकृत पृथकीकरण संरचना कडा रूपमा निषेधित छ। क्यापेसिटर डिभाइडर र इलेक्ट्रोम्याग्नेटिक उपकरण बिना विच्छेद गर्नु हुँदैन निर्माताको अनुमति। उपकरण स्क्र्याप गरेपछि, यसलाई स्थानीय वातावरणीयलाई हस्तान्तरण गर्नुपर्छ वातावरणीय प्रदूषण रोक्न केन्द्रीकृत र हानिरहित निपटानको लागि संरक्षण विभाग।

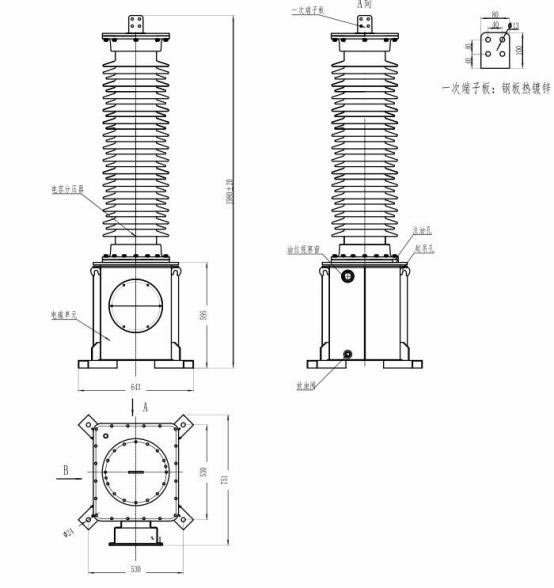

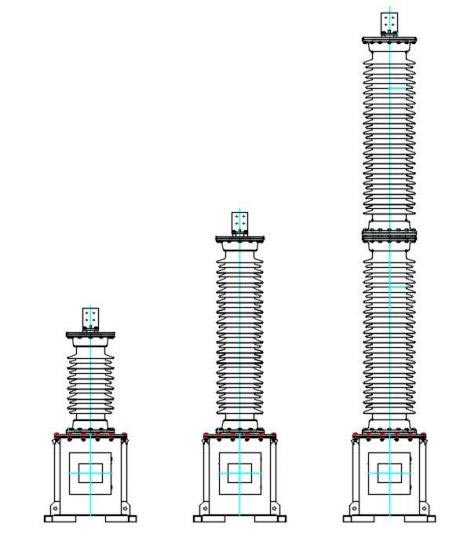

उत्पादन आयामहरू।

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

FAQ

Q1: Usune 110 kV Pt भोल्टेज ट्रान्सफर्मरको H, G, र F प्रत्यय मोडेलहरू बीच के भिन्नताहरू छन्, र तिनीहरू कुन परिदृश्यहरूको लागि उपयुक्त छन्?

एच प्रदूषण प्रतिरोधी प्रकार हो, तटीय र भारी प्रदूषित औद्योगिक परिदृश्यहरूको लागि उपयुक्त, परिष्कृत क्रीपेज दूरी र जंग प्रतिरोध; G उच्च-उचाई प्रकार हो, 2000 मिटर उचाइ भन्दा माथि क्षेत्रहरूको लागि अनुकूलित, कम भोल्टेज र बलियो पराबैंगनी वातावरणको लागि उपयुक्त; F तटस्थ बिन्दु गैर-प्रभावी को लागी एक समर्पित प्रकार हो ग्राउन्डिङ, बलियो ओभरभोल्टेज सहिष्णुताको साथ, सम्बन्धित पावर ग्रिड प्रणालीहरूको लागि उपयुक्त। उपयुक्त मोडेल परियोजनाको भौगोलिक वातावरण र पावर ग्रिड प्रणालीको आधारमा छनोट गर्न सकिन्छ।

Q2: उपकरण सञ्चालनको क्रममा टर्मिनलहरू D1, D2, र N-X विच्छेद गर्न किन कडाइका साथ निषेध गरिएको छ?

D1 र D2 डम्पर टर्मिनलहरू हुन्। तिनीहरूलाई खोल्दा डम्पर विफलता निम्त्याउँछ, आन्तरिक ओभरभोल्टेज सर्जहरू ट्रिगर गर्दछ र क्यापेसिटर र विद्युत चुम्बकीय एकाइहरूलाई स्थायी क्षतिको कारण। जब कुनै वाहक उपकरण जडान छैन, विच्छेदन टर्मिनलहरू N-X ले उच्च भोल्टेजलाई माध्यमिक जंक्शन बक्समा प्रवेश गर्न अनुमति दिनेछ, माध्यमिक जलाएर निगरानी र सुरक्षा उपकरण र सुरक्षा दुर्घटना निम्त्याउने। टर्मिनल जडानहरूको विश्वसनीयता हुनुपर्छ उपकरण कमिसन गर्नु अघि जाँच।

Q3: Usune 110 kV Pt भोल्टेज ट्रान्सफर्मरलाई सञ्चालनको क्रममा आवधिक तेल नमूना र परीक्षण आवश्यक छ?

होइन, आवधिक तेल नमूना र परीक्षण आवश्यक छैन। विद्युत चुम्बकीय एकाइ कम भोल्टेज मा काम गर्दछ, र a भरपर्दो सुनिश्चित गर्दै, कारखाना छोड्नु अघि सील र कार्यसम्पादन परीक्षणको पूर्ण सेट पूरा भएको छ सील प्रदर्शन। अन-साइट नमूनाले उपकरणको आन्तरिक दबाव सन्तुलनमा बाधा पुर्‍याउँछ, जसको कारण सम्भावित समस्याहरू जस्तै तेल स्तर ड्रप, नमी घुसपैठ, र इन्सुलेशन बिग्रेको। नियमित जाँच मात्र सिलहरूको अखण्डता र विद्युतीय मापदण्डहरूको स्थिरता प्रमाणित गर्न आवश्यक छ। यदि प्यारामिटरहरू असामान्य छन्, विशेष परीक्षणको लागि निर्मातालाई सम्पर्क गर्नुहोस्।
