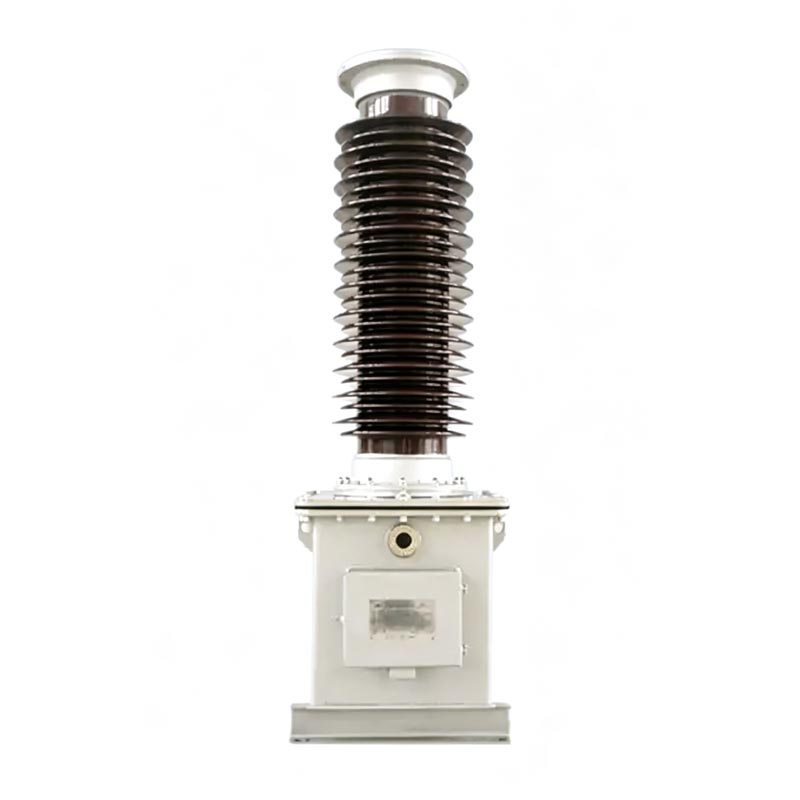

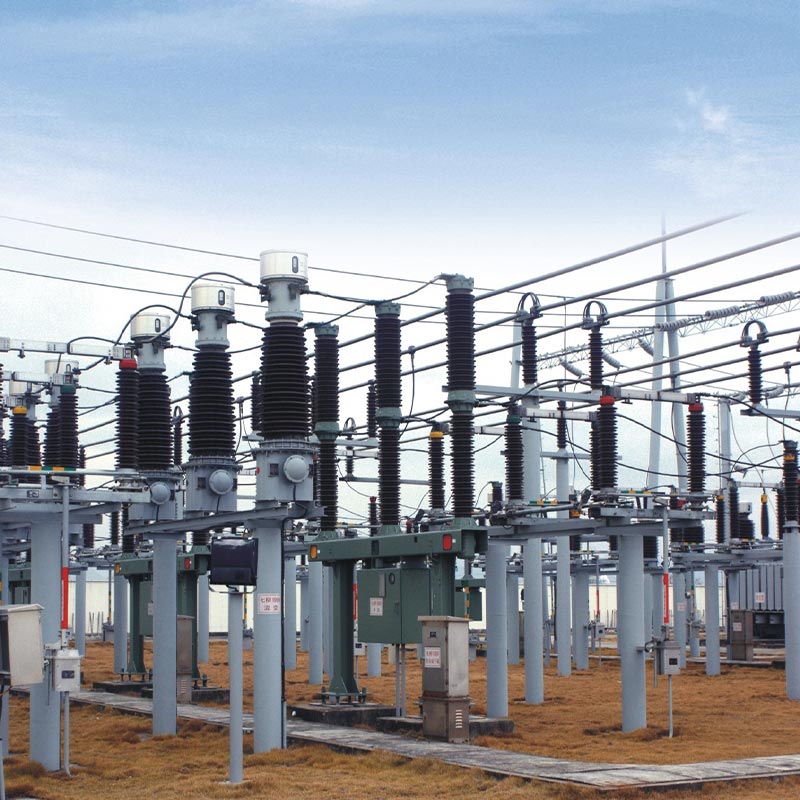

बाहिरी भोल्टेज ट्रान्सफर्मर

Usune TYD श्रृंखला बाहिरी भोल्टेज ट्रान्सफर्मरले 35kV देखि 220kV सम्मका सबै भोल्टेज स्तरहरू कभर गर्दछ, उच्च-भोल्टेज रूपान्तरण गर्दछ। प्रणालीहरू 100/√3 V वा 100 V मानक कम-भोल्टेज संकेतहरू ऊर्जा मिटरिङ, भोल्टेज मापनको आवश्यकताहरू पूरा गर्न, रिले सुरक्षा, र ग्रिड सिंक्रोनाइजेसन प्रमाणिकरण। परम्परागत विद्युत चुम्बकीय भोल्टेज ट्रान्सफर्मरको तुलनामा, यो उत्पादनले पावर लाइन वाहक संचार युग्मन पनि सुविधा दिन्छ, फेरेसोनेन्स समस्याहरू बेवास्ता गर्दै। यसको समग्र संरचना विश्वसनीय छ, उच्च भोल्टेज पावर ग्रिडहरूको दीर्घकालीन सुरक्षित र स्थिर सञ्चालन सुनिश्चित गर्दै, यसलाई कोर बनाउँदै स्मार्ट ग्रिड निर्माणको लागि समर्थन उपकरण।

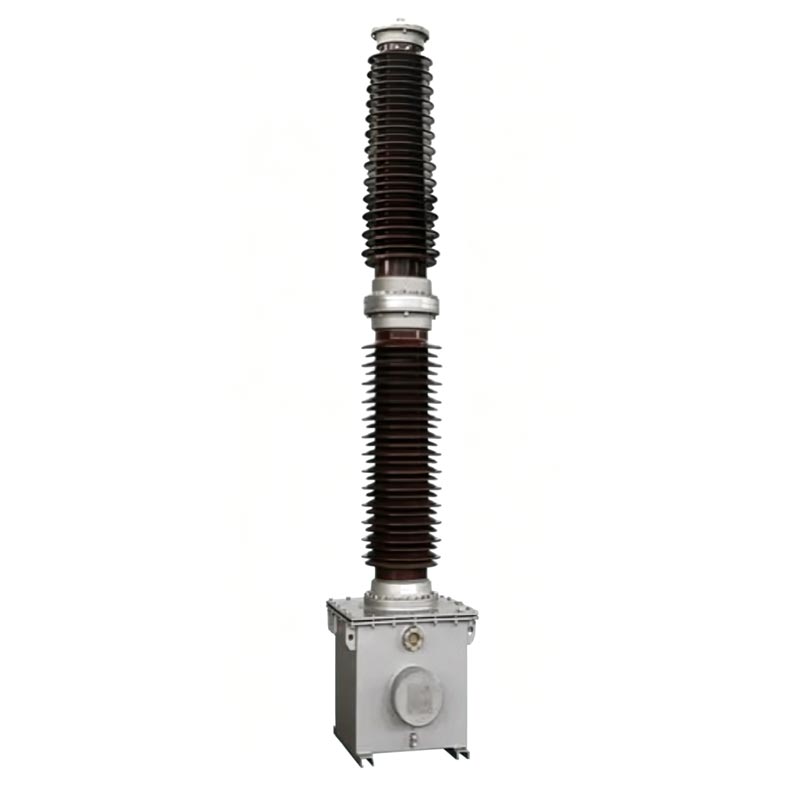

क्यापेसिटर भोल्टेज ट्रान्सफर्मर

TYD-35 (66, 110/220) kV-0.01 (0.02)

सामान्य निर्देशनहरू

उत्पादन मोडेल व्याख्या

TYD शृङ्खलाको मोडेल कोडहरूले उत्पादन प्यारामिटरहरू र लागू हुने परिदृश्यहरूलाई स्पष्ट रूपमा परिभाषित गर्दछ, इन्जिनियरिङलाई सहज बनाउँदै चयन र साइटमा स्थापना। कोडिङ नियमहरू निम्नानुसार छन्:

1. मोडेल संरचना: TYD ① – ② ③

- TYD: क्यापेसिटिव भोल्टेज ट्रान्सफर्मरको लागि कोड
- ①: प्रणालीको रेटेड चरण भोल्टेज (एकाइ: kV)
- ②: भोल्टेज डिभाइडरको मूल्याङ्कन गरिएको क्यापेसिटन्स (एकाइ: μF, वैकल्पिक 0.01μF, 0.02μF)
- ③: कार्यात्मक सुविधा प्रत्यय कोड

2. प्रत्यय कोड व्याख्या:

- H: प्रदूषण-प्रतिरोधी प्रकार, भारी प्रदूषित क्षेत्रहरूको लागि उपयुक्त
- G: उच्च-उचाई प्रकार, 2000 मिटर उचाइ भन्दा माथि क्षेत्रहरूको लागि उपयुक्त
- F: तटस्थ बिन्दु गैर-प्रभावी रूपमा ग्राउन्ड प्रणालीहरूको लागि उपयुक्त

3. विशिष्ट मोडेल उदाहरण

TYD110/√3-0.02FH, 110kV भोल्टेज स्तर प्रतिनिधित्व गर्दै, 0.02μF को भोल्टेज डिभाइडर रेटेड क्यापेसिटन्स, को लागी उपयुक्त तटस्थ बिन्दु गैर-प्रभावी रूपमा ग्राउन्ड प्रणालीहरू र कक्षा डी प्रदूषण वातावरण, एक क्यापेसिटिव भोल्टेज ट्रान्सफर्मर।

मुख्य कार्यहरू

1. सटीक मिटरिङ र भोल्टेज मापन

उच्च परिशुद्धता भोल्टेज अधिग्रहण र ऊर्जा मिटरिङ सक्षम गर्दछ, पावर ग्रिडको सही सेटलमेन्ट सुनिश्चित गर्दै खपत डाटा।

2. पावर ग्रिड संरक्षण र स्वचालित नियन्त्रण

रिले सुरक्षा, पावर ग्रिड स्वचालित नियन्त्रण, र सिंक्रोनाइजेसनको लागि स्थिर भोल्टेज संकेतहरू प्रदान गर्दछ प्रमाणिकरण, प्रणाली त्रुटिहरूको द्रुत प्रतिक्रिया सक्षम गर्दै।

3. पावर लाइन संचार युग्मन

पावर लाइन वाहक संचार को लागी एक युग्मन क्यापेसिटर को रूप मा कार्य गर्दछ, बिना पावर लाइन सिग्नल प्रसारण प्राप्त गर्दछ अतिरिक्त तार।

कार्यान्वयन मानकहरू

बाहिरी भोल्टेज ट्रान्सफर्मरको सम्पूर्ण उत्पादन र परीक्षण प्रक्रिया कडाईका साथ राष्ट्रिय पालना गर्दछ आधिकारिक मापदण्डहरू, पूर्ण रूपमा पूरा ईन्जिनियरिङ् स्वीकृति विशिष्टताहरू:
- GB/T20840.1-2010 "उपकरण ट्रान्सफर्मर - भाग 1: सामान्य प्राविधिक आवश्यकताहरू"
- GB/T20840.5-2013 "उपकरण ट्रान्सफर्मरहरू - भाग 5: क्यापेसिटिव भोल्टेजका लागि पूरक प्राविधिक आवश्यकताहरू ट्रान्सफर्मर"
- GB/T19749-2005 "कपल्ड क्यापेसिटर र क्यापेसिटिव भोल्टेज डिभाइडरहरू"

लागू हुने वातावरणीय सर्तहरू

आउटडोर भोल्टेज ट्रान्सफर्मरले उत्कृष्ट वातावरणीय अनुकूलन क्षमताको गर्व गर्दछ र जटिल अन्तर्गत स्थिर रूपमा सञ्चालन गर्न सक्छ। बाहिरी अवस्था। मानक लागू प्यारामिटरहरू निम्नानुसार छन्:
- स्थापना परिदृश्यहरू: दुवै भित्री र बाहिरी प्रयोगको लागि उपयुक्त
- परिवेश तापमान: -40 ℃ ～ + 45 ℃ (विशेष सर्तहरू अनुकूलित र कुराकानी गर्न सकिन्छ)
- अधिकतम हावा गति: ≤150km/h
- मूल्याङ्कन गरिएको उचाइ: ≤2000m (G-प्रकार उच्च-उचाई संस्करण उच्च उचाइमा अनुकूल हुन्छ)
- आइसिङ मोटाई: ≤10mm
- प्रदूषण विरोधी मूल्याङ्कन: मानक कक्षा D (क्रिपेज दूरी ≥ 43.3mm/kV), वैकल्पिक कक्षा E (क्रिपेज दूरी ≥ 53.7mm/kV)

उत्पादन संरचनात्मक लाभहरू

Usune TYD श्रृंखला CVT ले एक मोड्युलर एकीकृत संरचना अपनाउछ, जसमा दुईवटा मुख्य भागहरू छन्: एक क्यापेसिटिव भोल्टेज विभाजक र एक विद्युत चुम्बकीय उपकरण। संरचना बलियो र टिकाउ छ:

1. उच्च शक्ति क्यापेसिटिव भोल्टेज विभाजक

उच्च-गुणस्तरको पातलो-फिल्म र क्यापेसिटर पेपर कम्पोजिट डाइलेक्ट्रिक प्रयोग गर्दछ। धेरै क्यापेसिटर तत्वहरू छन् पोर्सिलेन बुशिंग भित्र श्रृंखलामा जोडिएको, उच्च-गुणस्तर इन्सुलेट तेलको साथ भ्याकुम-प्रेरित। पूर्ण रूपमा सील गरिएको संरचना आन्तरिक भोल्टेज स्थिरता कायम राख्न, तेल हटाउने तेल क्षतिपूर्ति उपकरणसँग सुसज्जित छ। रिसाव र नमी समस्याहरू। बोल्ट विधानसभा संरचना सुविधाजनक स्थापना र एक सुरक्षित जडान सुनिश्चित गर्दछ।

2. एकीकृत विद्युत चुम्बकीय उपकरण

बिल्ट-इन मध्यवर्ती ट्रान्सफर्मर, क्षतिपूर्ति रिएक्टर, र द्रुत-संतृप्त रिएक्टर डम्पर समावेश गर्दछ, सबै सिल गरिएको छ। तेलले भरिएको स्टिल ट्याङ्की भित्र। यो कारखाना छोड्नु अघि कम भोल्टेज डिभाइडर संग पूर्व-एकत्र गरिएको छ, इन्सुलेट तेल प्रणालीको पूर्ण अलगाव सुनिश्चित गर्दै र आपसी हस्तक्षेप हटाउन।

3. सुरक्षा संरक्षण डिजाइन

समर्पित ड्याम्पिङ, ग्राउन्डिङ, र क्यारियर वेभ टर्मिनलहरू स्पष्ट चिन्हहरू सहित सुसज्जित। बहु सुरक्षात्मक संरचनाहरूले प्रभावकारी रूपमा सुरक्षा जोखिमहरू जस्तै उच्च-भोल्टेज चुहावट र माध्यमिक उपकरणहरूलाई क्षति हुनबाट रोक्न।

इन्जिनियरिङ आवेदन क्यास

उच्च-भोल्टेज CVT उपकरणको उच्च-गुणस्तरको आपूर्तिकर्ताको रूपमा, Usune को TYD श्रृंखला भोल्टेज ट्रान्सफर्मरहरू Zhejiang प्रान्त Zhoushan मा 110kV शहरी पावर ग्रिड नवीकरण मा एक प्रमुख परियोजना सफलतापूर्वक लागू गरियो। द परियोजनाले क्लासिक मोडेल TYD110/√3-0.02FH चयन गर्‍यो, स्थानीयको जटिल सञ्चालन अवस्थाहरूको लागि उपयुक्त भारी प्रदूषण र गैर-प्रभावी रूपमा ग्राउन्ड गरिएको तटस्थ बिन्दुको साथ तटीय क्षेत्र।
यस सबस्टेशनमा मूल उपकरणहरू अस्थिर भोल्टेज मापन र कमजोर विरोधी हस्तक्षेपबाट पीडित थिए क्षमताहरु। Usune TYD श्रृंखला CVTs सँग CVTs प्रतिस्थापन गरेपछि, उपकरणहरू अधिकका लागि स्थिर रूपमा सञ्चालन भइरहेको छ। 3 वर्ष भन्दा बढी, उच्च जस्तो कठोर वातावरणमा पनि सही मिटरिङ र स्थिर सिग्नल आउटपुट कायम गर्दै आर्द्रता, नुन स्प्रे, र बलियो हावा। यसले सबस्टेशन रिले सुरक्षा र क्यारियरको लागि भरपर्दो समर्थन प्रदान गर्दछ सञ्चार, प्रभावकारी रूपमा क्षेत्रीय पावर ग्रिड सञ्चालनको विश्वसनीयता सुधार, उपकरण घटाउने असफलता दरहरू, र उत्पादनको उत्कृष्ट मौसम प्रतिरोध र प्रदूषण प्रतिरोध प्रदर्शनलाई पूर्ण रूपमा प्रमाणित गर्दै।

सञ्चालन र रखरखाव निर्दिष्टीकरण

1. कोर अपरेटिङ प्यारामिटरहरू

- दीर्घकालीन सञ्चालन: 1.2 गुणा मूल्याङ्कन भोल्टेज (1.2Un)
- छोटो अवधिको ओभरलोड: 1.5Un भोल्टेजमा 30 सेकेन्डको लागि काम गर्न सक्छ
- F-प्रकार समर्पित: 1.9Un भोल्टेजमा 8 घण्टा लगातार सञ्चालन गर्न सकिन्छ

२. दैनिक मर्मतसम्भार आवश्यकताहरू

- इन्सुलेट तेल चुहावट रोक्न उपकरणको सील अवस्था नियमित रूपमा जाँच गर्नुहोस्;
- डम्पिङ टर्मिनलहरू d1 र d2 को भरपर्दो जडान सुनिश्चित गर्नुहोस्; खुला-सर्किट सञ्चालन सख्त रूपमा निषेधित छ;
- क्यारियर उपकरणहरूमा जडान नभएको बेला, N र X टर्मिनलहरू विश्वसनीय रूपमा छोटो-सर्किट हुनुपर्छ;
- सील बोल्टहरू र तेल भर्ने प्वाल सील संरचनाहरूको अनाधिकृत विघटन निषेधित छ;
- नियमित तेल नमूना र इलेक्ट्रोम्याग्नेटिक एकाइको परीक्षण तेलको कारणले हुने सुरक्षा खतराहरूबाट बच्न आवश्यक छैन। स्तर घट्छ।

उत्पादन आयामहरू।

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

FAQ

Q1: Usune TYD श्रृंखला CVT कमिसन गर्नु अघि कुन मुख्य परीक्षणहरू पूरा गर्न आवश्यक छ?

तीन कोर परीक्षणहरू DL/T596-1996 मानक अनुसार पूरा गर्नुपर्छ: पहिलो, क्यापेसिटन्स र डाइलेक्ट्रिक क्यापेसिटर डिभाइडरको हानि परीक्षण गरिनु पर्छ, क्यापेसिटन्स मान ≤2% द्वारा नेमप्लेटबाट विचलित हुन्छ र डाइलेक्ट्रिक हानि ट्यान्जेन्ट ≤0.002। दोस्रो, विद्युत चुम्बकीय एकाइको इन्सुलेशन प्रतिरोध एक प्रयोग गरेर परीक्षण गरिनु पर्छ 2500V megohmmeter, प्रत्येक टर्मिनलको ग्राउन्डमा इन्सुलेशन प्रतिरोधको साथ ≥500MΩ। तेस्रो, शुद्धता क्यालिब्रेसन परीक्षणले स्ट्रे क्यापेसिटन्स हस्तक्षेप कम गर्न र सुनिश्चित गर्न उच्च-भोल्टेज लिडको कोण बढाउन आवश्यक छ। मापन शुद्धता।

Q2: आउटडोर भोल्टेज ट्रान्सफर्मरको साइटमा स्थापनाको लागि मुख्य सावधानीहरू के हुन्?

पहिलो, क्यापेसिटर डिभाइडर र इलेक्ट्रोम्याग्नेटिक यन्त्र मिल्दो सेट हो र यसको अनुसार स्थापित हुनुपर्छ नेमप्लेट नम्बरहरू; तिनीहरू स्वेच्छाचारी रूपमा आदानप्रदान गर्न सकिँदैन। दोस्रो, विद्युत चुम्बकीय एकाइको लिफ्टिङ प्वालहरू तेल ट्याङ्की उठाउन को लागी प्रयोग गरिनु पर्छ; उपकरणहरू रोक्नको लागि क्यापेसिटर पोर्सिलेन आस्तीन उठाउन निषेध गरिएको छ क्षति। तेस्रो, फाउन्डेसन M20 उच्च-शक्ति बोल्टको साथ निश्चित हुनुपर्छ, र उपकरणको समग्र झुकाव हुनुपर्छ। 2/1000mm भन्दा बढी छैन। चौथो, सुनिश्चित गर्नुहोस् कि X टर्मिनल भरपर्दो रूपमा ग्राउन्ड गरिएको छ र डम्पिङ टर्मिनल सुरक्षित छ। उपकरण क्षतिबाट बच्न जोडिएको।

Q3: H, G, र F प्रत्यय मोडेलहरू कुन परिदृश्यहरूको लागि उपयुक्त छन्?

एच एक प्रदुषण विरोधी प्रकार हो, जो तटीय क्षेत्रहरु जस्तै भारी प्रदूषित र अत्यधिक संक्षारक वातावरण को लागी उपयुक्त छ। र औद्योगिक खानीहरू; G उच्च-उचाई प्रकार हो, उच्च-उचाइ, कम-भोल्टेज, र कम-तापमानको लागि अनुकूलित वातावरण, 2000m भन्दा माथि क्षेत्रहरु को लागी उपयुक्त; F प्रणाली-अनुकूलन प्रकार हो, विशेष गरी तटस्थ-बिन्दुको लागि डिजाइन गरिएको गैर-प्रभावी रूपमा ग्राउन्ड गरिएको पावर सिस्टम, बलियो ओभरभोल्टेज सहिष्णुताको साथ, विशेष पावर ग्रिडको लागि उपयुक्त सञ्चालन सर्तहरू।
