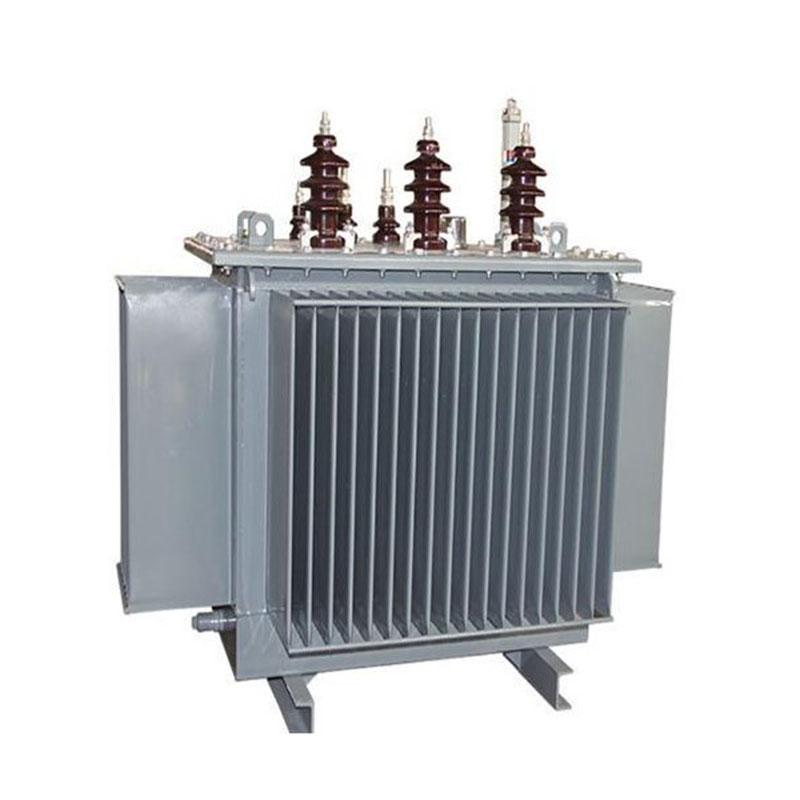

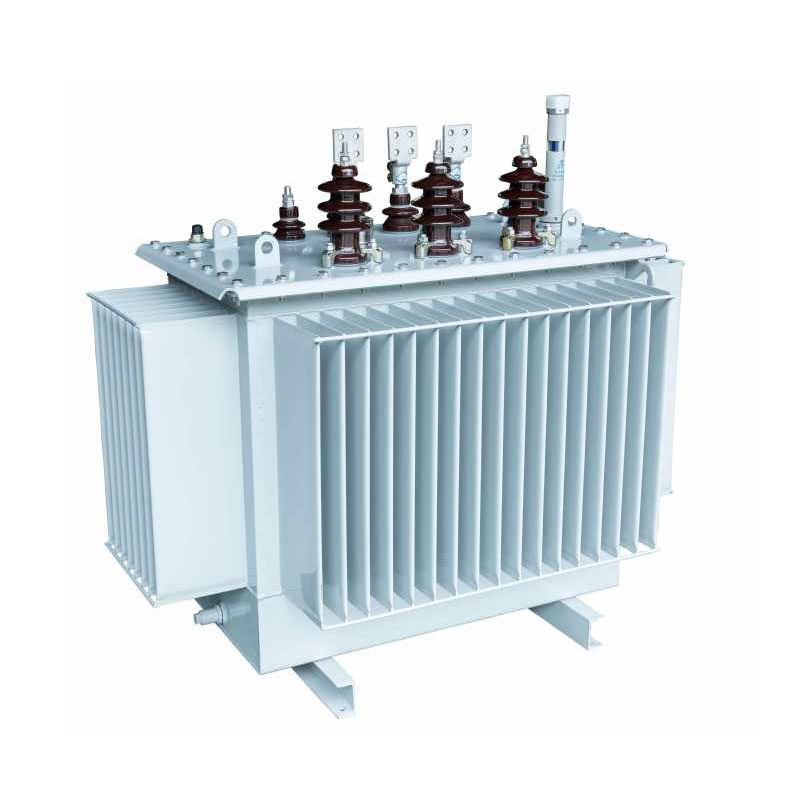

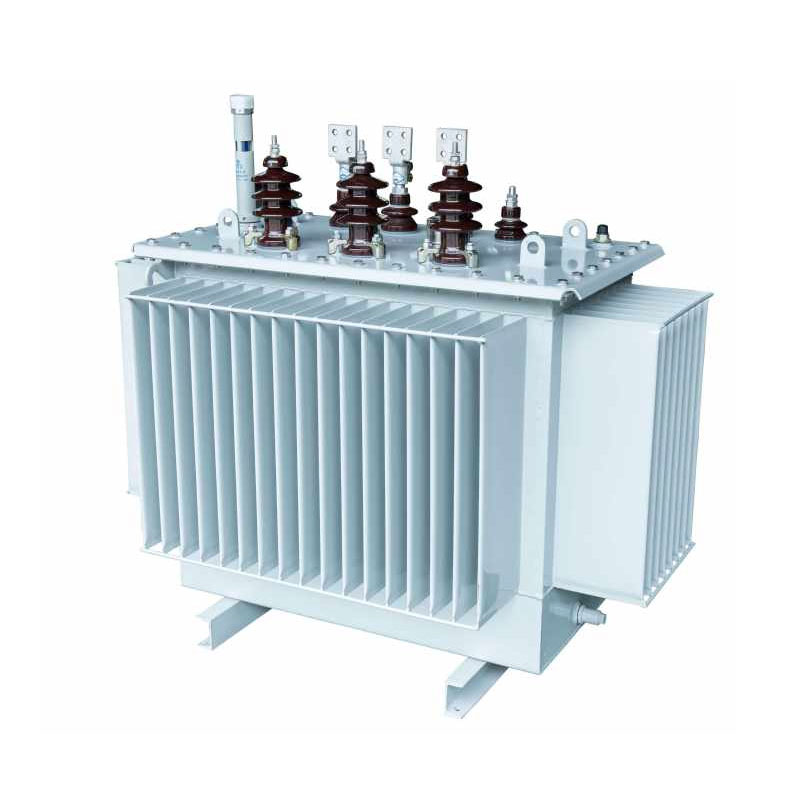

Usune 4000kVA थ्री फेज तेल इमर्स्ड ट्रान्सफर्मरले 10kV, 20kV, र तीनवटा मुख्यधारा भोल्टेज स्तरहरू कभर गर्दछ। 36kV, अपग्रेड गरिएको, उच्च दक्षता, ऊर्जा बचत वितरण ट्रान्सफर्मर प्रतिनिधित्व गर्दै। परम्पराबाट टाढा जाँदैछ स्ट्याक्ड-लेमिनेसन कोर संरचनाहरू, यसले समभुज त्रिकोणीय 3D घाउ कोर लेआउट अपनाउछ। यस डिजाइनको परिणाम ए मूल स्तम्भको क्रस-सेक्शन सर्कलमा पुग्ने, टाइट वाइन्डिङ फिट, र ग्यापलेस म्याग्नेटिक सर्किट, मौलिक रूपमा परम्परागत ट्रान्सफर्मरहरूमा पाइने सामान्य समस्याहरू जस्तै थ्री-फेज असंतुलन, उच्च सञ्चालन घाटा, र अत्यधिक शोर।
मानकीकृत उत्पादन लाइनहरू र कठोर गुणस्तर नियन्त्रण प्रणालीहरूद्वारा समर्थित, उत्पादनले बलियो वातावरणीय प्रस्ताव गर्दछ अनुकूलन क्षमता र उच्च परिचालन स्थिरता। यसले जटिलको दीर्घकालीन, भरपर्दो बिजुली आपूर्ति मागहरू पूरा गर्दछ ग्रिड अपग्रेड, औद्योगिक उत्पादन, र पूर्वनिर्मित सबस्टेशन एकीकरण सहित परिदृश्यहरू - वितरण गर्दा उत्कृष्ट ऊर्जा बचत लाभ र आर्थिक मूल्य।
कोर उच्च-शुद्ध अनाज-उन्मुख सिलिकन स्टिल पानाहरूबाट निर्माण गरिएको छ, आयातित जर्मन जर्ज प्रयोग गरेर प्रशोधन गरिएको छ। क्रस काट्ने उपकरण। यसले एक सटीक 45° जोड्ने प्रक्रिया र बहु-चरण गोलाकार क्रस-सेक्शन प्रयोग गर्दछ। लेमिनेसनद्वारा बनाइएको संरचना, प्रभावकारी रूपमा चुम्बकीय चुहावट र हिस्टेरेसिस घाटा कम गर्ने। समभुज त्रिकोणीय लेआउटले सुनिश्चित गर्दछ कि सबै तीन चरणहरूको लागि चुम्बकीय मार्गहरू बराबर र न्यूनतम छन्। पूर्ण रूपमा चुम्बकीय सर्किट एयर ग्यापहरू हटाउँदै, डिजाइनले नो-लोड घाटा र अपरेटिङ शोरलाई उल्लेखनीय रूपमा कम गर्छ, तेस्रो-हार्मोनिक जेनरेशनलाई दबाउछ, र सटीक तीन-चरण शक्ति सन्तुलन प्राप्त गर्दछ।
उच्च भोल्टेज कुण्डलीले बेलनाकार घुमाउरो डिजाइन प्रयोग गर्दछ, जबकि कम भोल्टेज कुण्डलीले दुवै बेलनाकारलाई समर्थन गर्दछ। र पन्नी घुमाउने प्रक्रियाहरू। अनुकूलित कुंडल संरचना तर्कसंगत चुम्बकीय सर्किट वितरण सुनिश्चित गर्दछ, सर्ट-सर्किट प्रभावहरू र ओभरलोडहरूको लागि ट्रान्सफर्मरको प्रतिरोधलाई उल्लेखनीय रूपमा बढाउँदै, यसरी प्रभावकारी रूपमा ग्रिड उतार-चढ़ावको कारणले गर्दा कुण्डल विरूपण वा उपकरण विफलता रोक्न। केन्द्रित घुमाउरो संरचना समग्र संरचनात्मक स्थिरता सुधार गर्दछ, दीर्घकालीन लोड अवस्थाहरूमा सुरक्षित र स्थिर सञ्चालन सुनिश्चित गर्दछ।
ट्याङ्की उच्च परिशुद्धता कोल्ड-रोल्ड स्टीलबाट बनाइएको हो जुन एक विशेष जर्ज नालीदार ट्यांक उत्पादन प्रयोग गरी बनाइएको छ। रेखा। सतहलाई पेट्रोकेमिकल-ग्रेड, विशेष एंटी-कोरोसन फिनिशले लेपित गरिएको छ जसले तेलको प्रतिरोध गर्दछ र रासायनिक जंग, यसलाई विभिन्न कठोर औद्योगिक परिचालन वातावरणको लागि उपयुक्त बनाउँदै। एकीकृत नालीदार संरचनाले कुशल गर्मी अपव्यय प्रदान गर्दछ र स्वचालित रूपमा थर्मल विस्तार समायोजन गर्दछ र ट्रान्सफर्मर तेल को संकुचन; थप रूपमा, हावा-पृथक आन्तरिक डिजाइनले प्रभावकारी रूपमा उमेर ढिलो बनाउँछ इन्सुलेट तेल, महत्त्वपूर्ण रूपमा उपकरणको समग्र सेवा जीवन विस्तार।
4000kVA तीन चरणको तेल डुबेको ट्रान्सफर्मरले कक्षा ए इन्सुलेशन संरचना भरि काम गर्दछ। उच्च- र संग कम भोल्टेज कुण्डलहरू केन्द्रित रूपमा व्यवस्थित गरिएको छ, अन्तर-कुंडल अन्तरले पेपरबोर्ड आस्तीनहरू संयोजन गर्ने डिजाइन प्रयोग गर्दछ। आन्तरिक इन्सुलेशन र तातो अपव्यय प्रणाली अनुकूलन गर्न सानो तेल खाली ठाउँहरू। यसले प्रभावकारी रूपमा बढाउँछ उपकरणको इन्सुलेशन बल, इन्सुलेशन ब्रेकडाउन घटनाहरू हटाउँछ, र निरन्तर, सुरक्षित सञ्चालन सुनिश्चित गर्दछ मूल्याङ्कन गरिएको लोड र मध्यम अधिभार अवस्थाहरू अन्तर्गत।
Usune 4000kVA थ्री फेज तेल इमर्स्ड ट्रान्सफर्मरले उत्कृष्ट ऊर्जा बचत कार्यसम्पादनको गर्व गर्दछ। वार्षिक सञ्चालन लागत र कार्बन उत्सर्जन मानक उद्योग सूत्रहरू प्रयोग गरेर सही रूपमा गणना गर्न सकिन्छ, डाटा समर्थन प्रदान गर्दै परियोजना ऊर्जा मूल्याङ्कन र लागत बजेट:
1. वार्षिक बिजुली लागत सूत्र: वार्षिक बिजुली लागत (CNY/वर्ष) = [नो-लोड घाटा (kW) + लोड घाटा (kW) × (औसत
लोड दर)²] × ३६५ दिन × २४ घण्टा × विद्युत मूल्य
2. वार्षिक कार्बन उत्सर्जन सूत्र: वार्षिक CO₂ उत्सर्जन = [नो-लोड घाटा (kW) + लोड घाटा (kW) × (औसत लोड दर)²] ×
३६५ दिन × २४ घण्टा × कार्बन उत्सर्जन कारक (kg-CO₂/kWh)
समान क्षमताको परम्परागत ट्रान्सफर्मरहरूको तुलनामा, यो उत्पादनले कम नो-लोड र लोड घाटाहरू सुविधा दिन्छ। मा औद्योगिक उत्पादन र शहरी पावर ग्रिड जस्ता दीर्घकालीन निरन्तर सञ्चालनको आवश्यकता पर्ने परिदृश्यहरू प्रभावकारी रूपमा बिजुलीको लागत घटाउँछ र कार्बन उत्सर्जन घटाउँछ। यसले ग्रिड ऊर्जा बचत मापदण्ड र हरियोसँग पूर्ण रूपमा पालना गर्दछ औद्योगिक उत्पादन आवश्यकताहरू, उत्कृष्ट आर्थिक र वातावरणीय लाभहरू प्रदान गर्दै।
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च भोल्टेज ट्याप दायरा | LV (kV) | भेक्टर समूह | नो-लोड हानि (kW) | लोड हानि (किलोवाट) | नो-लोड वर्तमान (%) | प्रतिबाधा (%) | कुल वजन (किग्रा) | L×W×H (मिमी) | स्थापना केन्द्र / स्थापना प्वाल (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
100 | ६३०/६०० | 1.8 | 4.0 | 335 | 1030×690×860 | ४००x४००/४xφ१४ |
| 50 | 130 | ९१०/८७० | 1.6 | 410 | 1045×700×925 | ४००x४००/४×φ१४ | |||||
| 63 | 150 | १०९०/१०४० | 1.5 | 460 | 1075×710×940 | ४००x४००/४×φ१४ | |||||
| 80 | 180 | १३१०/१२५० | 1.4 | 490 | 1080×715×995 | ४००×४००/४×φ१९ | |||||
| 100 | 200 | १५८०/१५०० | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | १८९०/१८०० | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | २३१०/२२०० | 1.1 | 695 | 1155×755×1050 | ५५०×५५०/४×φ१९ | |||||
| 200 | 340 | २७३०/२६०० | 1 | 790 | 1200×770×1075 | ५५०×५५०/४×φ१९ | |||||
| 250 | 400 | ३२००/३०५० | 0.9 | 930 | 1240×800×1100 | ५५०×५५०/४xφ१९ | |||||
| 315 | 480 | ३८३०/३६५० | 0.8 | 1110 | 1305×840×1120 | ५५०×५५०/४×φ१९ | |||||
| 400 | 570 | ४५२०/४३०० | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | ५४१०/५१५० | 0.7 | 1510 | १५०० × ९९० × ११९५ | ६६०×६६०/४×φ१९ | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | १७०५×११४०×१३६० | ८२०×८२०/४×φ१९ | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | ८२०×८२०/४×φ१९ | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | ८२०×८२०/४×φ१९ | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | ८२०×८२०/४×φ१९ | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | ८२०×८२०/४×φ१९ | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
नोट: 500 kVA र तलको मूल्याङ्कन क्षमता भएका ट्रान्सफोमरहरूको लागि, तालिकाको र्याम्प माथिको लोड घटाइ हो। लागू हुन्छ Dyn11 जडान समूह, र र्याम्प तलको लोड हानि Yyn0 जडान समूहमा लागू हुन्छ।
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च भोल्टेज ट्याप दायरा | LV (kV) | भेक्टर समूह | नो-लोड हानि (kW) | लोड हानि (किलोवाट) | नो-लोड वर्तमान (%) | प्रतिबाधा (%) | कुल वजन (किग्रा) | L×W×H (मिमी) | स्थापना केन्द्र / स्थापना प्वाल (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | ६३०/६०० | 1.8 | 4.0 | 345 | ११७५ × ६८५ × ९२५ | ४००×४००/४xφ१४ |
| 50 | 100 | ९१०/८७० | 1.6 | 430 | 1190×700×985 | ४००×४००/४xφ१४ | |||||
| 63 | 110 | १०९०/१०४० | 1.5 | 500 | 1210×710×1015 | ४००×४००/४xφ१४ | |||||
| 80 | 130 | १३१०/१२५० | 1.4 | 570 | 1240×730×1080 | ४००×४००/४xφ१९ | |||||
| 100 | 150 | १५८०/१५०० | 1.3 | 590 | १२५५ × ७३० × १०९५ | 400×400(550)4×Q19 | |||||
| 125 | 170 | १८९०/१८०० | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | २३१०/२२०० | 1.1 | 755 | 1330×760×1275 | ५५०×५५०/४xφ१९ | |||||
| 200 | 240 | २७३०/२६०० | 1 | 870 | 1360×770×1300 | ५५०×५५०/४xφ१९ | |||||
| 250 | 290 | ३२००/३०५० | 0.9 | 1035 | 1390×800×1340 | ५५०×५५०/४xφ१९ | |||||
| 315 | 340 | ३८३०/३६५० | 0.8 | 1200 | 1440×820×1375 | ५५०×५५०/४xφ१९ | |||||
| 400 | 410 | ४५२०/४३०० | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | ५४१०/५१५० | 0.7 | 1590 | १५४५×९५०×१४४५ | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | ८२०×८२०/४xφ१९ | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | ८२०×८२०/४×φ१९ | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | ८२०×८२०/४xφ१९ | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | ८२०×८२०/४xφ१९ | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | २५४०×१२९०×२२२५ | ८२०×८२०/४xφ१९ | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च भोल्टेज ट्याप दायरा | LV (kV) | भेक्टर समूह | नो-लोड हानि (kW) | लोड हानि (किलोवाट) | नो-लोड वर्तमान (%) | प्रतिबाधा (%) | कुल वजन (किग्रा) | L×W×H (मिमी) | स्थापना केन्द्र / स्थापना प्वाल (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | ५०५/४८० | 1.8 | 4.0 | 390 | 1210×705×935 | ४००×४००/४×φ१४ |
| 50 | 100 | ७३०/६९५ | 1.6 | 495 | 1255×715×1020 | ४००×४००/४×φ१४ | |||||
| 63 | 110 | ८७०/८३० | 1.5 | 540 | १२४०×७२५×१०४५ | ४००×४००/४×φ१४ | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | ४००×४००/४×φ१९ | |||||
| 100 | 150 | १२६५/१२०० | 1.3 | 685 | १२९५ × ७५० × ११२० | 40×40(550)14×019 | |||||
| 125 | 170 | १५१०/१४४० | 1.2 | 775 | १३४५×७६०×१२८५ | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | ५५०×५५०/४×φ१९ | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | ५५०×५५०/४×φ१९ | |||||
| 250 | 290 | २५६०/२४४० | 0.9 | 1130 | 1450×810×1360 | ५५०×५५०/४×φ१९ | |||||
| 315 | 340 | ३०६५/२९२० | 0.8 | 1320 | 1495×830×1410 | ५५०×५५०/४×φ१९ | |||||
| 400 | 410 | ३६१५/३४४० | 0.7 | 1445 | १५१० × ८४० × १४३५ | ६६०×६६०/४×φ१९ | |||||
| 500 | 480 | ४३३०/४१२० | 0.7 | 1735 | १५५५×८५५×१४९५ | ६६०×६६०/४×φ१९ | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | १६५५×९०५×१६१० | ६६०×६६०/४×φ१९ | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | ८२०×८२०/४×φ१९ | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | ८२०×८२०/४×φ१९ | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | ८२०×८२०/४×φ१९ | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | ८२०×८२०/४×φ१९ | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | ८२०×८२०/४×φ१९ | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | २३१५×१२१०×२६७० | 1070×1070/4×φ19 |
सान्डोङको एउटा ठूलो टेक्सटाइल समूहले आफ्नो उत्पादन लाइनहरू वर्षभरि निरन्तर सञ्चालन गर्दछ, अत्यधिक माग गर्दै बिजुली आपूर्ति स्थिरता। परियोजनाले धेरै Usune 4000kVA 10kV तेल-इमर्स्ड ट्रान्सफर्मरहरू ह्यान्डल गर्न प्रयोग गर्दछ। पार्कको कोर पावर वितरण। कमिसन भएदेखि, उपकरण कम आवाज र कम संग सजिलै संग संचालित छ ऊर्जा खपत। यसले अघिल्लो समस्याहरू समाधान गर्यो - जस्तै तीन-चरण भोल्टेज अस्थिरता र उच्च ऊर्जा खपत बुढ्यौली ट्रान्सफर्मरहरूसँग सम्बन्धित - जसले गर्दा इन्टरप्राइजको वार्षिक बिजुली र O&M लाई प्रभावकारी रूपमा घटाउँछ। कपडा उत्पादन लाइनहरूको लागि स्थिर बिजुली आपूर्ति सुनिश्चित गर्दा लागत।
दक्षिणी चीनको तटीय सहरमा पावर ग्रिड अपग्रेड परियोजनाको लागि, Usune 4000kVA 20kV तेलले डुबेको ट्रान्सफर्मरहरू पूर्वनिर्मित सबस्टेशनहरू सुसज्जित गर्न चयन गरिएको थियो। कम्प्याक्ट संरचना र बलियो वातावरणीय विशेषता अनुकूलनता, उत्पादन कम्प्याक्ट शहरी लेआउटहरूमा पूर्ण रूपमा फिट हुन्छ र जटिल बाहिरी सञ्चालनको सामना गर्दछ सर्तहरू। उपकरणहरू दुई वर्ष भन्दा बढीको लागि हार्मोनिक हस्तक्षेप बिना र स्थिर रूपमा सुरक्षित रूपमा सञ्चालन भएको छ भोल्टेज आउटपुट, शहरी व्यावसायिक र आवासीय क्षेत्रहरूको लागि बिजुली आपूर्तिको गुणस्तरमा उल्लेखनीय सुधार गर्दै र सहरको ग्रिड स्तरवृद्धिको प्रभावकारी कार्यान्वयनमा सहजीकरण गर्दै।
यो उत्पादनले तीन मुख्यधारा भोल्टेज मूल्याङ्कनहरूलाई समर्थन गर्दछ — 10kV, 20kV, र 36kV — मानक नागरिक र औद्योगिक कभर गर्दै शक्ति वितरण परिदृश्यहरू। यो विशेष गरी सहरी र ग्रामीण ग्रिड अपग्रेड र बिजुली आपूर्तिको लागि उपयुक्त छ औद्योगिक र खानी उद्यमहरू। यो मोड्युलर सबस्टेशनहरू र पूर्वनिर्मित कन्टेनराइज्डसँग सहज रूपमा एकीकृत हुन्छ सबस्टेशनहरू, अनुप्रयोगहरूमा असाधारण बहुमुखी प्रतिभा प्रदर्शन गर्दै।
उत्पादन एक 3D समभुज त्रिकोणीय घाउ कोर संरचना सुविधा; चुम्बकीय सर्किट ग्यापलेस छ, संग तीन-चरण चुम्बकीय मार्गहरू दुबै छोटो र लम्बाइमा बराबर छन्, जसले ठूलो रूपमा नो-लोड र चुम्बकीय कम गर्दछ। रिसाव घाटा। परिशुद्धता सिलिकन स्टील शीट काट्ने र एक अनुकूलित कुंडल संरचना संग संयुक्त, यो न्यूनतम परिचालन ऊर्जा खपत र आवाज। दीर्घकालीन सञ्चालनले बिजुलीको लागतमा उल्लेखनीय कमी दिन्छ र कार्बन उत्सर्जन, हरित ऊर्जा दक्षताको लागि राज्य ग्रिड मापदण्डहरूको पूर्ण पालना गर्दै।
उपकरणले क्लास ए इन्सुलेशन र औद्योगिक-ग्रेड एन्टी-क्रोसन कोटिंग्स प्रयोग गर्दछ, यसलाई तेलको सामना गर्न सक्षम पार्छ। प्रदूषण, रासायनिक जंग, र तापमान उतार-चढ़ाव - यसलाई विभिन्न कठोर सञ्चालनको लागि उपयुक्त बनाउँदै सर्तहरू। नालीदार तेल ट्याङ्कीले एकाइलाई हावाबाट अलग गर्छ, प्रभावकारी रूपमा इन्सुलेशन तेलको उमेर ढिलो गर्छ र तेल परिवर्तन र रखरखाव को आवृत्ति कम गर्दै। मानक अपरेटिङ सर्तहरू अन्तर्गत, ट्रान्सफर्मरले ए लामो सेवा जीवन र कम मर्मत लागत, औद्योगिक जस्तै विविध वातावरणमा स्थिर प्रदर्शन सुनिश्चित गर्दै उत्पादन सुविधाहरू र बाहिरी पावर ग्रिडहरू।
