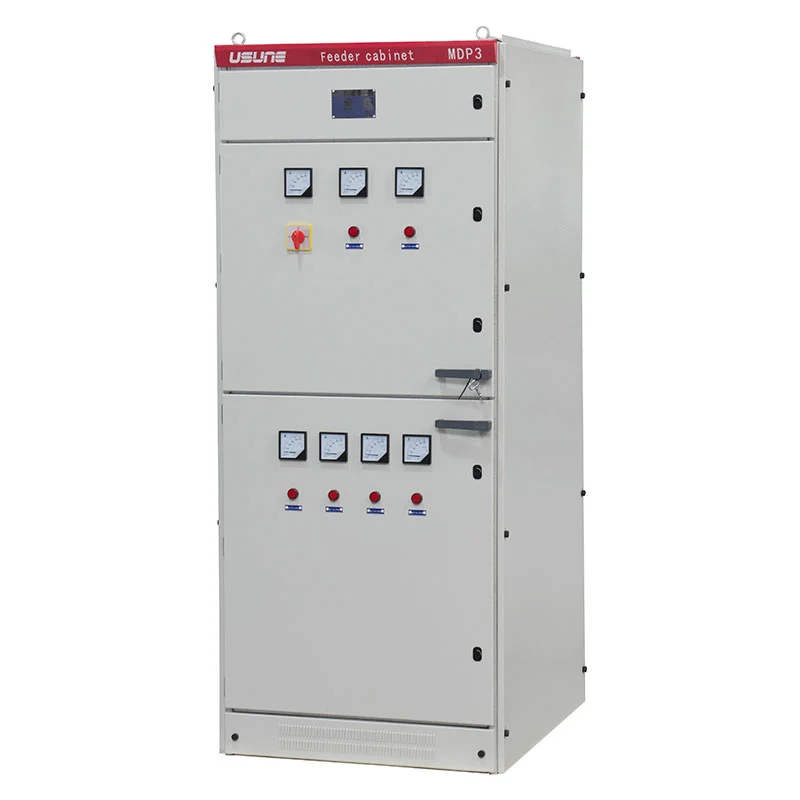

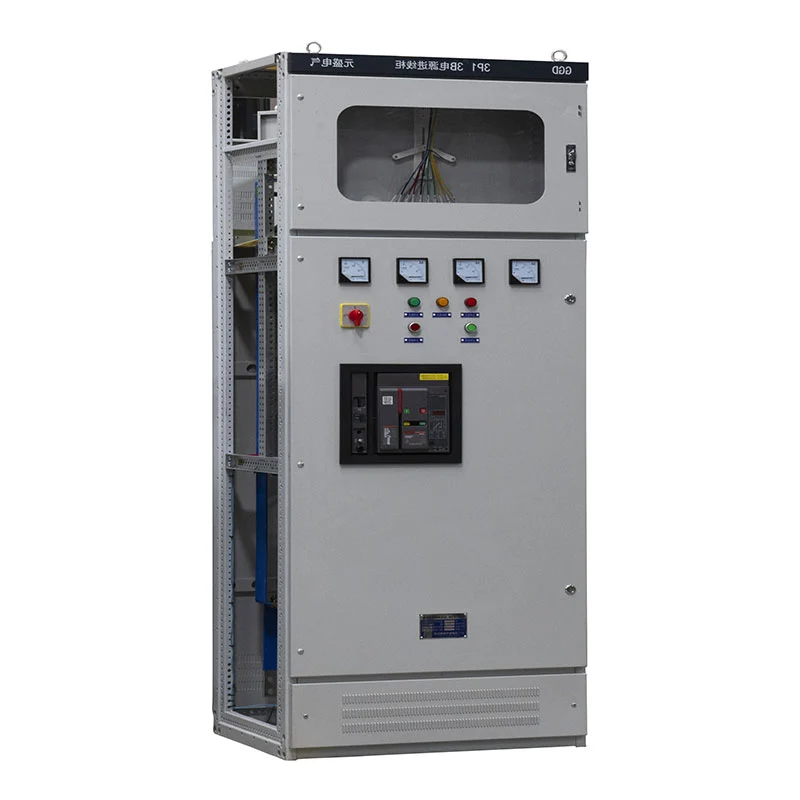

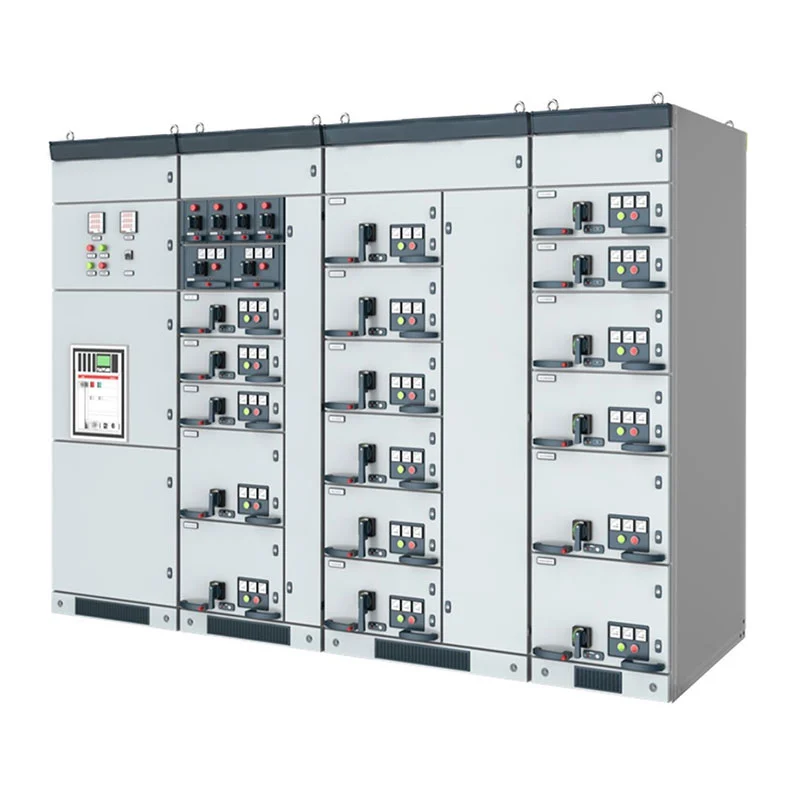

GGD कम भोल्टेज पावर वितरण प्यानल मूल्याङ्कन आवृत्ति संग इनडोर पावर वितरण अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। 50Hz को र 380/400V सम्म रेटेड कार्य भोल्टेज। यसको क्याबिनेट संरचना, तामा बसबार, नियन्त्रण सर्किट र सुरक्षा कम्पोनेन्टहरू परियोजना आवश्यकताहरू अनुसार कन्फिगर गर्न सकिन्छ। समाधान पावर प्लान्टहरू, सबस्टेशनहरूको लागि उपयुक्त छ, कारखानाहरू, खानी उद्यमहरू, व्यावसायिक भवनहरू र अन्य विद्युतीय वितरण सुविधाहरू।
GGD कम भोल्टेज पावर वितरण प्यानल केन्द्रीकृत कम भोल्टेज वितरण एकाइको रूपमा डिजाइन गरिएको छ। सक्छ अपस्ट्रीम प्रणालीबाट विद्युतीय शक्ति प्राप्त गर्नुहोस् र उपकरणहरूको लागि बहु बहिर्गमन सर्किटहरूमा वितरण गर्नुहोस्, प्रकाश, मोटर र अन्य भार।
क्याबिनेटलाई आगमन क्याबिनेट, बहिर्गमन वितरण क्याबिनेट, क्यापेसिटर क्षतिपूर्ति क्याबिनेट वा बिजुली एकल रेखा रेखाचित्र अनुसार अन्य कन्फिगरेसनहरू। यसले प्रणालीलाई एकीकृत गर्न सजिलो बनाउँछ विभिन्न औद्योगिक र व्यावसायिक वितरण नेटवर्क।
आन्तरिक व्यवस्थाले परियोजनाको डिजाइन अनुसार प्रमुख विद्युतीय कम्पोनेन्टहरू र कन्ट्रोल वायरिङहरू अलग गर्छ। युनिभर्सल सर्किट ब्रेकर, मोल्डेड केस सर्किट ब्रेकर, मिनिएचर सर्किट ब्रेकर, कन्ट्याक्टर, रिले, मिटर र अन्य घटक आवश्यक सर्किट प्रकार्य अनुसार चयन गर्न सकिन्छ।
अनुकूलित कम्पोनेन्ट ब्रान्ड वा विनिर्देशहरू आवश्यक पर्ने परियोजनाहरूको लागि, Usune कम्पोनेन्ट चयन समन्वय गर्न सक्छ। उत्पादन अघि क्रेता संग।
क्याबिनेट फ्रेम र विभाजनहरू कोल्ड-रोल्ड स्टिल प्लेटबाट निर्मित छन्। सन्दर्भ प्लेट मोटाई छ ≥2mm, अपरेशन र मर्मतसम्भारको समयमा तीखो किनारहरू कम गर्न उपचार गरिएको समाप्त किनाराहरूसँग।
क्याबिनेट संरचना अनुमति दिँदा सामान्य सञ्चालनको लागि पर्याप्त मेकानिकल बल प्रदान गर्न डिजाइन गरिएको छ निरीक्षण, तार र कम्पोनेन्ट प्रतिस्थापनको लागि पहुँच। अगाडि र पछाडिका ढोकाहरू व्यावहारिक रूपमा व्यवस्थित छन् सञ्चालन र रखरखाव।
मुख्य र शाखा बसबारहरूको लागि इलेक्ट्रोलाइटिक तामा प्रयोग गरिन्छ। इन्सुलेशन र तातो-संकुचित सुरक्षात्मक सामग्री हुन सक्छ आवश्यक डाइलेक्ट्रिक कार्यसम्पादन कायम राख्न बसबार प्रणालीमा लागू गर्नुहोस्।
बसबार व्यवस्थाको लागि चरण पहिचान प्रदान गरिएको छ, जबकि बसबार जोइन्टहरू अनुसार प्रशोधन गरिन्छ आवश्यक विद्युत जडान विधि। बीचमा आवश्यक भएमा लचिलो बसबार जडान पनि प्रदान गर्न सकिन्छ आगमन बस पुल र मुख्य सर्किट ब्रेकर।
एक समर्पित पीई तांबे बस क्याबिनेट विधानसभा दिशा संग व्यवस्था गरिएको छ। ग्राउन्डिङ आवश्यक घटक हुन सक्छ बाह्य ग्राउन्डिङ नेटवर्कमा जडानको लागि प्रदान गरिएको ग्राउन्डिङ टर्मिनलहरूसँग PE प्रणाली मार्फत जडान गरिएको।
केबल डिब्बाले केबल हेडहरू र सम्बन्धित वर्तमान ट्रान्सफर्मर स्थापनाको लागि पर्याप्त ठाउँ आरक्षित गर्न सक्छ परियोजना रेखाचित्र अनुसार।
आगमन क्याबिनेटहरू सार्वभौमिक सर्किट ब्रेकरहरू र सम्बन्धित सुरक्षा कार्यहरूसँग सुसज्जित गर्न सकिन्छ। द आपूर्ति गरिएको कन्फिगरेसनमा विद्युतीय-अपरेशन सर्किट ब्रेकरहरू समावेश हुन सक्छन् जसमा अन्डरभोल्टेज ट्रिप सुरक्षा र विद्युतीय डिजाइन अनुसार समय ढिलाइ कार्यहरू।
संरक्षण र नियन्त्रण कन्फिगरेसन एक मा सीमित हुनुको सट्टा परियोजना आवश्यकताहरु द्वारा निर्धारण गरिन्छ निश्चित घटक संयोजन।
बाहिर जाने सर्किटहरू विभिन्न लोड र वितरण आवश्यकताहरूको लागि व्यवस्थित गर्न सकिन्छ। सर्किट ब्रेकर, कन्ट्याक्टर, थर्मल रिले र टर्मिनल ब्लकहरू प्रत्येकको मूल्याङ्कन गरिएको वर्तमान र नियन्त्रण आवश्यकताहरू अनुसार चयन गर्न सकिन्छ फिडर।
क्याबिनेट लेआउटले स्पष्ट सर्किट पहिचानलाई समर्थन गर्दछ, उपकरण नम्बरहरू र तारिङ लेबलहरू सजिलोको लागि राखिएको छ। निरीक्षण र रखरखाव।
मोटर अनुप्रयोगहरूको लागि, क्याबिनेटले उपयुक्त स्विचिंग र सुरक्षाको साथ मोटर नियन्त्रण सर्किटहरू एकीकृत गर्न सक्छ। अवयवहरू। स्टार्ट/स्टप इन्डिकेशन लाइटहरू र सर्किट पहिचानलाई क्याबिनेट प्यानलमा मिलाउन सकिन्छ। अपरेटरहरूले छिट्टै व्यक्तिगत मोटर सर्किटहरू पहिचान गर्छन्।
स्वीकृत बिजुली रेखाचित्र अनुसार माध्यमिक नियन्त्रण सर्किट तार छन्। लचिलो कन्डक्टरहरू छन् संगठित बन्डलहरूमा व्यवस्थित गरिएको, उपयुक्त इन्सुलेशन र आस्तीनहरू प्रयोग गरिन्छ जहाँ तारहरू चल वा चल्ने ठाउँबाट जान्छ। यान्त्रिक रूपमा खुला क्षेत्रहरू।
सन्दर्भ क्रस-सेक्शनहरूमा नियन्त्रण र AC भोल्टेज सर्किटहरूको लागि 1.5 mm² र AC वर्तमान सर्किटहरूको लागि 2.5 mm² समावेश छ, अन्तिम विद्युतीय डिजाइनको अधीनमा।
टर्मिनल ब्लकहरूले ज्वाला-प्रतिरोधी कम्पोनेन्टहरू प्रयोग गर्छन्, जबकि कन्डक्टरहरू सर्किट नम्बरिङ वा अनुसार पहिचान गरिन्छ। रेखाचित्रमा देखाइएको कन्डक्टर दिशा। हातले लेखिएको आन्तरिक लेबलहरू बेवास्ता गरिन्छ; सर्किट नम्बर र उपकरण स्पष्ट दीर्घकालीन मर्मतका लागि पहिचान छापिएको वा हट-स्ट्याम्प गरिएको छ।
GGD कम भोल्टेज पावर वितरण प्यानल निम्न सन्दर्भ प्यारामिटरहरू वरिपरि डिजाइन गरिएको छ:
| वस्तु | विशिष्टता |
| उत्पादन प्रकार | GGD कम भोल्टेज पावर वितरण प्यानल |
| मूल्याङ्कन भोल्टेज | 0.4kV |
| रेटेड आवृत्ति | ५० हर्ट्ज |
| मूल्याङ्कन गरिएको वर्तमान | 3150A सम्म |
| संरक्षण डिग्री | IP23 |
| स्थापना | भित्री |
| प्रदूषण स्तर | स्तर ३ |
| उचाइ | ≤1000m |
| परिवेशको तापक्रम | -10°C देखि +40°C |
| दैनिक औसत सापेक्षिक आर्द्रता | ≤ ९५% |
| मासिक औसत सापेक्षिक आर्द्रता | ≤ ९०% |
| भूकम्पको तीव्रता | 8 म्याग्निच्युड सम्म |
अन्तिम विद्युतीय मापदण्डहरू, क्याबिनेट आयामहरू र घटक चयन स्वीकृत अनुसार निर्धारण गरिन्छ। प्राविधिक रेखाचित्र र परियोजना आवश्यकताहरू।
| मोडेल | मूल्याङ्कन भोल्टेज (V) | मूल्याङ्कन गरिएको वर्तमान (A) | मूल्याङ्कन गरिएको सर्ट-सर्किट ब्रेकिङ करन्ट (KA) | मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध (1s) (kA) | रेटेड शिखर वर्तमान (kA) को सामना | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | ६००(६३०) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | १५००(१६००) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| उत्पादन कोड | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
कारखानाहरू, कार्यशालाहरू र खानी सुविधाहरूमा, GGD कम भोल्टेज पावर वितरण प्यानलले केन्द्रीय रूपमा काम गर्न सक्छ। उत्पादन उपकरण, मोटर्स, प्रकाश र सहायक प्रणाली लागि वितरण बिन्दु।
क्याबिनेटलाई व्यावसायिक र उच्च-वृद्धि भवन वितरण नेटवर्कहरूको लागि कन्फिगर गर्न सकिन्छ जहाँ धेरै बहिर्गमन सर्किटहरू केन्द्रीकृत सुरक्षा, मापन र नियन्त्रण चाहिन्छ।
पावर प्लान्टहरू र सबस्टेशनहरूले कम भोल्टेज सहायक विद्युत वितरण र डाउनस्ट्रीमका लागि उपकरणहरू प्रयोग गर्न सक्छन्। विद्युतीय प्रणालीहरू, आन्तरिक कन्फिगरेसनको साथ परियोजनाको एकल-लाइन रेखाचित्रमा अनुकूलित।
उपकरण इनडोर स्थापनाको लागि हो। सन्दर्भ परिचालन तापमान -10 ° C देखि + 40 ° C, एक संग 1000 मिटर सम्मको उचाइ।
वरपरको वातावरण गम्भीर कम्पन, प्रभाव र संक्षारक अवस्थाबाट मुक्त हुनुपर्छ। जब विशेष वातावरणीय आवश्यकताहरू अवस्थित छन्, प्राविधिक अवस्थाहरू पहिले Usune र खरिदकर्ता बीच छलफल गर्न सकिन्छ उत्पादन।
स्थापनाको समयमा, ठाडो विमानमा उपकरणको झुकाव 5° भन्दा बढी हुनु हुँदैन। उचित स्थापना क्याबिनेट पङ्क्तिबद्धता, ढोका सञ्चालन र विद्युत जडान विश्वसनीयता कायम राख्न मद्दत गर्छ।
GGD कम भोल्टेज पावर वितरण प्यानलको डिजाइन र निर्माणले लागू कम भोल्टेज स्विचगियरको पालना गर्दछ। सान्दर्भिक GB र IEC मापदण्डहरू सहित आवश्यकताहरू। आपूर्ति उपकरण अनुसार निर्माण गर्न सकिन्छ नवीनतम लागू परियोजना विशिष्टता र स्वीकृत प्राविधिक कागजात।
प्रमुख सन्दर्भ मानकहरूमा GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 र अन्य लागू हुने विद्युतीय परियोजना द्वारा निर्दिष्ट मापदण्डहरू।
Usune को उत्पादन र गुणस्तर व्यवस्थापन गतिविधिहरू ISO 9001, ISO 14001 र ISO 45001 प्रणालीहरू द्वारा समर्थित छन्। विद्युतीय उत्पादनहरू पनि CE प्रमाणीकरणको साथ आपूर्ति गर्न सकिन्छ, सँगै सान्दर्भिक परीक्षण कागजातहरू अनुसार उत्पादन कन्फिगरेसनमा।
| तुलना वस्तु | GGD कम भोल्टेज पावर वितरण प्यानल | फिर्ता लिन सकिने स्विचगियर | निश्चित-प्रकार वितरण क्याबिनेट |
| मुख्य उद्देश्य | कम भोल्टेज पावर वितरण, नियन्त्रण र सुरक्षा | बारम्बार सर्किट स्विचन र मर्मतसम्भार | आधारभूत शक्ति वितरण |
| सामान्य भोल्टेज | 0.4kV | कम/मध्यम भोल्टेज कन्फिगरेसनमा निर्भर गर्दछ | कम भोल्टेज |
| क्याबिनेट संरचना | स्थिर मोड्युलर क्याबिनेट | निकासी योग्य दराज / ट्रली संरचना | स्थिर स्थापना |
| सर्किट पहुँच | अगाडि र पछाडिको मर्मत डिजाइनमा निर्भर गर्दछ | कार्यात्मक एकाइहरूको द्रुत निकासी | परम्परागत रखरखाव पहुँच |
| कन्फिगरेसन लचिलोपन | उच्च | धेरै उच्च | मध्यम |
| बसबार प्रणाली | तामाको मुख्य र शाखा बसबारहरू | कम्पार्टमेन्टल बसबार व्यवस्था | तामा वा एल्युमिनियम बसबारहरू |
| उपयुक्त लोडहरू | फिडर, मोटर, प्रकाश, सहायक प्रणाली | बहु फिडर र मोटर नियन्त्रण सर्किट | सामान्य वितरण भार |
| मर्मत दृष्टिकोण | कम्पोनेन्ट-स्तर निरीक्षण र प्रतिस्थापन | मर्मतका लागि कार्यात्मक एकाइ निकासी | कम्पोनेन्ट-स्तर मर्मतसम्भार |
| परियोजना अनुकूलन | एकल-लाइन रेखाचित्र र घटक-आधारित अनुकूलन | दराज कन्फिगरेसन अनुकूलन | आधारभूत कन्फिगरेसन अनुकूलन |
| सामान्य अनुप्रयोगहरू | कारखाना, सबस्टेशन, पावर प्लान्ट, भवनहरू | औद्योगिक वितरण र मोटर नियन्त्रण | व्यावसायिक र सामान्य उद्देश्य वितरण |
GGD कम भोल्टेज पावर वितरण प्यानल विशेष गरी उपयुक्त हुन्छ जब परियोजनालाई बलियो केन्द्रीकृत आवश्यक हुन्छ। स्पष्ट आन्तरिक संरचना, तामा बसबार प्रणाली र आगमनको लचिलो चयनको साथ वितरण क्याबिनेट, बाहिर जाने र नियन्त्रण सर्किट।
परियोजनाहरूका लागि जहाँ व्यक्तिगत कार्यात्मक एकाइहरूको द्रुत प्रतिस्थापन प्राथमिक आवश्यकता हो, फिर्ता लिन सकिने कन्फिगरेसन अधिक उपयुक्त हुन सक्छ। कम सर्किट परिवर्तन संग सरल वितरण नेटवर्क को लागी, एक निश्चित प्रकार क्याबिनेटले थप सीधा समाधान प्रदान गर्न सक्छ।
Usune क्याबिनेट संरचना, सर्किट ब्रेकर, बसबार व्यवस्था, नियन्त्रण घटक र आन्तरिक तार चयन गर्न सक्नुहुन्छ। परियोजनाको एकल-लाइन रेखाचित्र र प्राविधिक आवश्यकताहरू अनुसार।
GGD कम भोल्टेज पावर वितरण प्यानल Cas-स्पेस रकेट प्रक्षेपण परियोजनाको लागि सन्दर्भ गरिएको छ, कम भोल्टेज वितरण र विद्युतीय संरचित परियोजना वातावरणमा यसको आवेदन प्रदर्शन गर्दै उपकरण विश्वसनीयता महत्त्वपूर्ण छ।
Zhejiang Usune इलेक्ट्रिक कं, लिमिटेड विद्युतीय उपकरण क्षेत्रमा 14 वर्ष भन्दा बढी अनुभव छ, समर्थित परियोजना-विशिष्ट आवश्यकताहरू अनुसार कन्फिगरेसनहरू विकास गर्न सक्षम अनुभवी R&D टोलीद्वारा।
बिजुली घटक र क्याबिनेट निर्माण देखि आन्तरिक तार र अन्तिम निरीक्षण सम्म, Usune नियन्त्रित लागू हुन्छ उत्पादन र गुणस्तर निरीक्षण प्रक्रियाहरू। मानक उत्पादन नेतृत्व समय लगभग 15-20 दिन हो, निर्भर गर्दछ कन्फिगरेसन र अर्डर मात्रा मा।
विशेष सर्किट ब्रेकरहरू, नियन्त्रण कम्पोनेन्टहरू, क्याबिनेट आयामहरू, बसबार व्यवस्थाहरू वा तार कन्फिगरेसन, Usune खरिदकर्ताको एकल-लाइन रेखाचित्र र प्राविधिक आधारमा उपकरण विकास गर्न सक्छ। विनिर्देशहरू।
मानक सन्दर्भ मूल्याङ्कन गरिएको भोल्टेज 0.4kV हो, 50Hz को मूल्याङ्कन गरिएको आवृत्तिको साथ। अन्तिम प्यारामिटर परियोजना मा निर्भर गर्दछ डिजाइन।
आपूर्ति गरिएको कन्फिगरेसन 3150A सम्म पुग्न सक्छ, चयन गरिएको सर्किट ब्रेकर, बसबार र समग्र विद्युतीय डिजाइन।
हो। क्याबिनेट आयामहरू, विद्युतीय घटकहरू, आगमन र बहिर्गमन सर्किटहरू, नियन्त्रण कार्यहरू, बसबार व्यवस्था र अन्य विवरण स्वीकृत रेखाचित्र अनुसार अनुकूलित गर्न सकिन्छ।
कन्फिगरेसनमा सार्वभौमिक सर्किट ब्रेकरहरू, मोल्डेड केस सर्किट ब्रेकरहरू, लघु सर्किट ब्रेकरहरू समावेश हुन सक्छन्। परियोजना आवश्यकताहरु अनुसार contactors, थर्मल रिले, मिटर र अन्य घटक।
सामान्य उत्पादन अवधि लगभग 15-20 दिन, मात्रा र प्राविधिक कन्फिगरेसन मा निर्भर गर्दछ।
हो। Usune निर्दिष्ट घटक कन्फिगरेसन र ग्राहक सहित, OEM र परियोजना-आधारित अनुकूलन प्रदान गर्न सक्छ आवश्यकताहरु।
कम्पोनेन्ट र एसेम्बल क्याबिनेटहरू उत्पादनको क्रममा निरीक्षण गरिन्छ, त्यसपछि नियमित निरीक्षण र परीक्षण अघि। ढुवानी। सान्दर्भिक परीक्षण कागजात परियोजना आवश्यकताहरु अनुसार आपूर्ति गर्न सकिन्छ।
