कम भोल्टेज स्विचगियर

अवलोकन

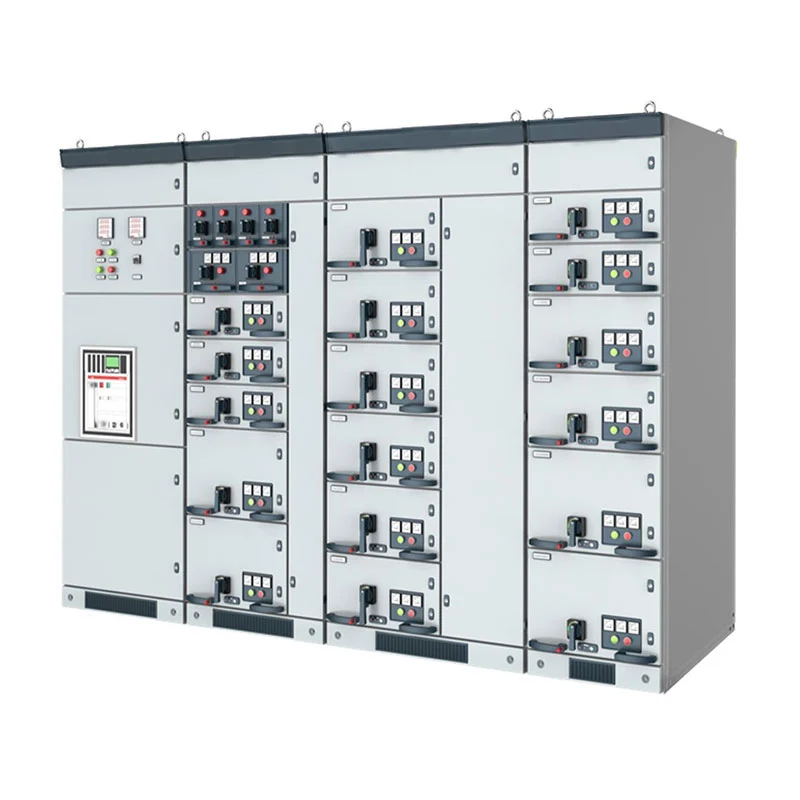

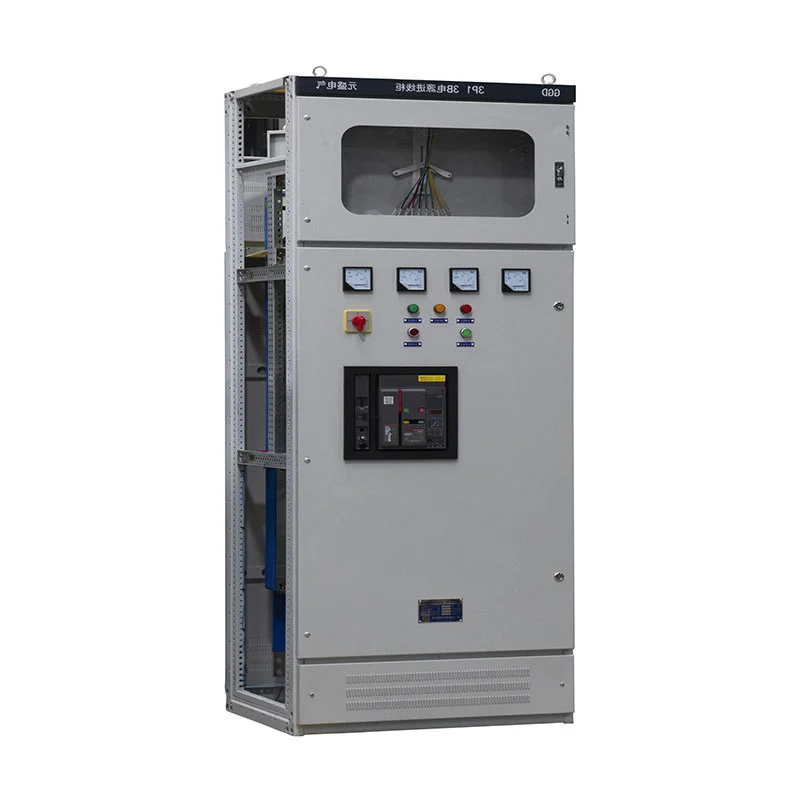

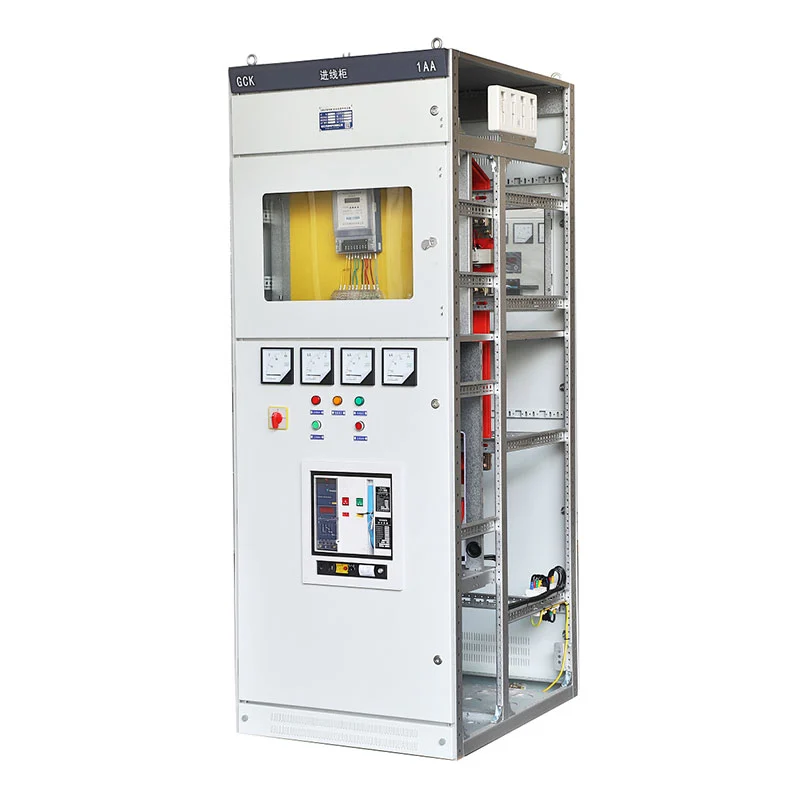

Zhejiang Usune Electric Co., Ltd. द्वारा विकास गरिएको, हाम्रो कम भोल्टेज निकाल्न मिल्ने वितरण स्विचबोर्डले AC 50Hz प्रणालीहरूलाई 400V सम्म रेटेड वर्तमान कार्य भोल्टेज र 3150A सम्म मूल्याङ्कन गरी सेवा दिन्छ। कपर बसबार वितरण, कन्फिगर योग्य सर्किट ब्रेकरहरू, संगठित माध्यमिक तारहरू, र समर्पित केबल स्पेसहरू विभिन्न परियोजना लेआउटहरूलाई समर्थन गर्ने डिजाइनमा सँगै आउँछन्। Usune मा, हामी पावर प्लान्टहरू, सबस्टेशनहरू, कारखानाहरू, खानी सुविधाहरू, व्यावसायिक भवनहरू, र चीन र विदेशी बजारहरूमा अन्य विद्युत वितरण परियोजनाहरूको लागि कम भोल्टेज स्विचगियर समाधानहरू निर्माण र आपूर्ति गर्छौं।

लचिलो फिडर व्यवस्था

विभिन्न विद्युतीय भारहरूले विभिन्न फिडर व्यवस्थाहरूको लागि कल गर्ने हुनाले, क्याबिनेटलाई पावर वितरण रेखाचित्र अनुसार कन्फिगर गर्न सकिन्छ - आगमन सर्किटहरू, बहिर्गमन सर्किटहरू, मोटर फिडरहरू, र प्रतिक्रियाशील शक्ति क्षतिपूर्ति सर्किटहरू समान कम-भोल्टेज वितरण प्रणाली भित्र व्यवस्थित गर्न अनुमति दिँदै।

अवयव चयन

जहाँ ठूला वितरण आवश्यकताहरू लागू हुन्छन्, परियोजना डिजाइन अनुसार Emax, MT, 3WN, AH, र ME शृङ्खलाहरू जस्ता विश्वव्यापी सर्किट ब्रेकरहरू छनौट गर्न सकिन्छ। मोल्डेड केस सर्किट ब्रेकरहरू, लोड स्विचहरू, र अन्य विद्युतीय घटकहरू पनि आवश्यक वर्तमान मूल्याङ्कन र सुरक्षा योजनाको आधारमा समावेश गर्न सकिन्छ।

अनुकूलनीय कन्फिगरेसन

यस कन्फिगरेसन दृष्टिकोण मार्फत, हाम्रो कम भोल्टेज स्विचगियरले एक निश्चित विद्युतीय व्यवस्थामा निर्भर हुनुको सट्टा विभिन्न पावर वितरण आर्किटेक्चरहरूमा अनुकूलन गर्न सक्षम छ।

बसबार प्रणाली

इलेक्ट्रोलाइटिक तामाले मुख्य र शाखा दुवै बसबारहरू बनाउँछ, आगमन र बहिर्गमन सर्किटहरू बीच एक स्थिर वर्तमान-वाहक मार्ग सिर्जना गर्दछ। ज्वाला-प्रतिरोधी इन्सुलेशन र तातो-संकुचन योग्य आस्तीनहरू सान्दर्भिक बसबार खण्डहरूमा लागू गरिन्छ, चरण पहिचान स्पष्ट राख्दै इन्सुलेशन सुरक्षा सुधार गर्दछ।

बसबार व्यवस्थाले विद्युतीय रेखाचित्र र मूल्याङ्कन गरिएको वर्तमान आवश्यकताहरू पछ्याउँछ। जहाँ परियोजना डिजाइनले यसको लागि आह्वान गर्दछ, बस पुल र मुख्य सर्किट ब्रेकर बीचको आगमन जडानमा लचिलो बसबार जडानहरू प्रदान गर्न सकिन्छ।

खरीद टोलीहरूका लागि, यो कन्फिगरेसनले हाम्रो कम भोल्टेज स्विचगियरलाई अपस्ट्रिम ट्रान्सफर्मरहरू, बस पुलहरू र डाउनस्ट्रीम फिडर प्रणालीहरूसँग मिलाउन सरल बनाउँछ।

क्याबिनेट निर्माण

कोल्ड-रोल्ड स्टिल प्लेटहरू क्याबिनेट फ्रेम र आन्तरिक विभाजनहरूको लागि प्रयोग गरिन्छ, मानक प्लेट मोटाई 2 मिमी भन्दा कम हुँदैन - सामान्य सञ्चालन, निरीक्षण र मर्मतका लागि पर्याप्त मेकानिकल बल प्रदान गर्दछ।

क्याबिनेट संरचना भित्र समर्पित क्षेत्रहरू विद्युतीय घटकहरू, केबल जडानहरू, र माध्यमिक नियन्त्रण तारहरू समायोजन गर्छन्। ढोकाहरू, सञ्चालन ह्यान्डलहरू, पहिचान प्लेटहरू, र आन्तरिक लेबलहरू विद्युतीय डिजाइन अनुसार व्यवस्थित गरिएका छन्, जसले सर्किट पहिचानलाई कमिसन र मर्मतसम्भार गर्दा सजिलो बनाउँछ।

एक PE तामा ग्राउन्डिङ बस क्याबिनेट व्यवस्था दिशा संगै चल्छ। ग्राउन्डिङ आवश्यक पर्ने कम्पोनेन्टहरू यस कन्डक्टरमा जडान गर्न सकिन्छ, र बाह्य ग्राउन्डिङ नेटवर्कमा जडानको लागि समर्पित ग्राउन्डिङ टर्मिनलहरू प्रदान गरिन्छ।

माध्यमिक नियन्त्रण

माध्यमिक सर्किट परियोजना रेखाचित्र र नियन्त्रण आवश्यकताहरु अनुसार व्यवस्थित गरिएको छ। कन्ट्रोल वायरिङले बन्डलहरूमा व्यवस्थित लचिलो इन्सुलेटेड तामा कन्डक्टरहरू प्रयोग गर्दछ, जसले आन्तरिक तारहरूलाई सफा र मर्मत योग्य व्यवस्था दिन्छ।

नियन्त्रण सर्किटहरू सामान्यतया 1.5 mm² कन्डक्टरहरू प्रयोग गर्छन्, जबकि AC वर्तमान सर्किटहरूले 2.5 mm² कन्डक्टरहरू प्रयोग गर्छन्, अन्तिम इन्जिनियरिङ डिजाइनको अधीनमा। ज्वाला-प्रतिरोधी टर्मिनल ब्लकहरू प्रयोग गरिन्छ, र तार नम्बरहरू वा सर्किट पहिचान चिन्हहरू विद्युतीय रेखाचित्रहरूसँग मेल खान्छ।

आगमन क्याबिनेटहरूको लागि, अन्डरभोल्टेज ट्रिप सुरक्षा सर्किट ब्रेकर सुरक्षा व्यवस्थामा समावेश गर्न सकिन्छ। सूचक बत्तीहरू, नियन्त्रण स्विचहरू, र नाप्ने उपकरणहरू पनि प्रत्येक सर्किटको प्रकार्य अनुसार कन्फिगर गर्न सकिन्छ।

वितरण कार्यहरू

हाम्रो कम भोल्टेज स्विचगियर धेरै सामान्य कम भोल्टेज पावर वितरण कार्यहरूको लागि कन्फिगर गर्न सकिन्छ। आगमन क्याबिनेटले अपस्ट्रिम ट्रान्सफर्मर वा पावर स्रोतबाट बिजुली प्राप्त गर्दछ, जबकि बाहिर जाने क्याबिनेटहरूले डाउनस्ट्रीम लोडहरूमा बिजुली वितरण गर्दछ।

मोटर कन्ट्रोल सर्किटहरू ठूला र साना ड्रअर कन्फिगरेसनहरू प्रयोग गरेर व्यवस्थित गर्न सकिन्छ, सर्किट ब्रेकरहरू वा फ्यूज रोटरी लोड स्विचहरू मोटर विशेषताहरू अनुसार चयन गरिएको छ। क्यापेसिटर क्षतिपूर्ति क्याबिनेटहरूले म्यानुअल, स्वचालित, वा रिमोट प्रतिक्रियाशील शक्ति क्षतिपूर्ति उपकरणहरू समावेश गर्न सक्छन्।

यो मोड्युलर व्यवस्थाले एउटै क्याबिनेट प्लेटफर्मलाई एउटै परियोजना भित्र विभिन्न विद्युतीय वितरण कार्यहरूलाई समर्थन गर्न अनुमति दिन्छ।

प्राविधिक विनिर्देशहरू

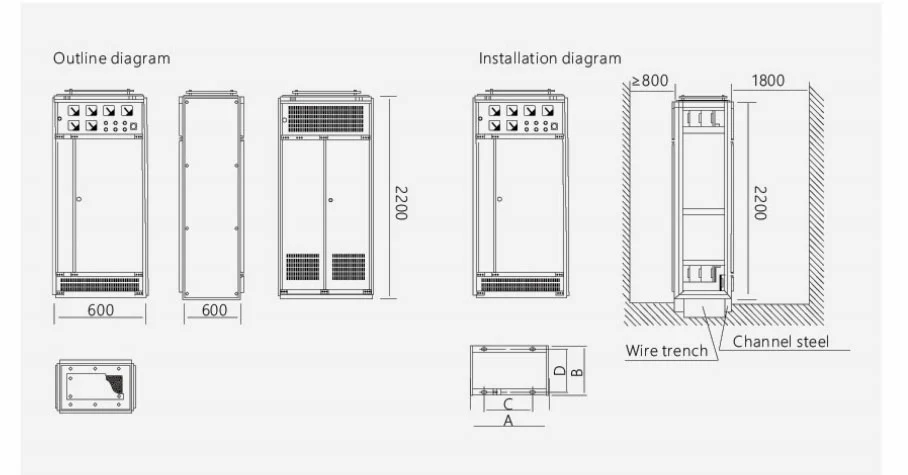

उत्पादन बाह्य आयाम

वातावरणीय मापदण्डहरू र सञ्चालन सीमाहरू

Usune मा, हामी भित्री सेटिङहरूमा तैनातीका लागि हाम्रो कम भोल्टेज स्विचगियर इन्जिनियर गर्छौं जुन तीव्र मेकानिकल झटका, संक्षारक वायुमण्डल, वा अत्यधिक कम्पनबाट मुक्त हुन्छ। परिचालन थर्मल दायरा -10°C देखि +40°C सम्म फैलिएको छ, 24-घण्टा औसत +35°C मा वा तल रहन्छ भन्ने सुनिश्चित गर्दै। हाम्रा उपकरणहरू सामान्यतया 2000 मिटर नपुगेको उचाइहरूको लागि उपयुक्त छन्। वायुमण्डलीय आर्द्रताको सन्दर्भमा, जब वरपरको तापमान +40 डिग्री सेल्सियसमा पुग्छ, सापेक्ष आर्द्रता 50% भन्दा कम रहनु पर्छ; यद्यपि, बढेको आर्द्रता स्तर चिसो तापक्रममा स्वीकार्य हुन्छ, यदि तिनीहरू सान्दर्भिक वातावरणीय शर्तहरूसँग पङ्क्तिबद्ध छन्। माउन्टिंग कोण ठाडो अक्षको 5 डिग्री भित्र रहनु पर्छ। यदि कुनै परियोजनाले असामान्य अवस्थाहरूमा डिप्लोयमेन्टको माग गरेको छ भने, हाम्रो Usune इन्जिनियरिङ् टोलीले उपयुक्त प्राविधिक कन्फिगरेसनलाई अन्तिम रूप दिन ग्राहकसँग सहकार्य गर्नेछ।

सुरक्षात्मक डिजाइन र क्याबिनेट निर्माण

विद्युतीय सुरक्षा दुबै घेराको भौतिक निर्माण र सर्किट रक्षा संयन्त्रहरूमा बुनेको छ। छनौट गरिएको व्यवस्थाको आधारमा, हामी सञ्चालनको क्रममा मानव त्रुटिको जोखिम कम गर्न मेकानिकल र विद्युतीय इन्टरलकहरू एकीकृत गर्छौं। प्रत्येक एकाइले सर्किट र कम्पोनेन्टहरूको लागि अस्पष्ट लेबलिंग सुविधा दिन्छ। गल्ती सुरक्षाको लागि, एक स्ट्यान्डअलोन पीई तामा बसबार अर्थिंग लेआउटमा समावेश गरिएको छ। यसबाहेक, केबल च्याम्बरहरूले केबलहरू समाप्त गर्न र आवश्यक भएमा, शून्य-क्रम वर्तमान ट्रान्सफर्मरहरू स्थापना गर्न पर्याप्त कोठा प्रदान गर्दछ। अगाडि र पछाडि प्यानलहरू सहित पहुँच बिन्दुहरू, सहज र सुरक्षित आन्दोलनको लागि बनाइएका छन्, नियन्त्रण तत्वहरू रणनीतिक रूपमा ढोका वा ह्यान्डलहरूसँग कुनै पनि टकराव रोक्नको लागि राखिएको छ।

मानक, प्रमाणीकरण, र दस्तावेज

हाम्रो Usune उत्पादन प्रक्रियाहरू कम-भोल्टेज सम्मेलनहरूको लागि कडाईका साथ प्रासंगिक IEC र GB निर्देशनहरू पालना गर्दछ, सन्दर्भ बेन्चमार्कहरू जस्तै GB/T 14048.2, GB 7251.12, र सम्बन्धित अन्तर्राष्ट्रिय आवश्यकताहरू। हामी ISO 9001, ISO 14001, र ISO 45001 मान्यताहरू मार्फत हाम्रो उत्पादन र व्यवस्थापन प्रणालीहरूलाई समर्थन गर्छौं। अनुरोधमा, हामी विशिष्ट परियोजना मागहरू पूरा गर्न सान्दर्भिक परीक्षण रेकर्डहरूसँगै CE प्रमाणीकरण प्रदान गर्न सक्छौं। यी प्रमाणहरूले खरिद विशेषज्ञहरूलाई विक्रेता मूल्याङ्कन, परियोजना साइन-अफ, र क्रस-बोर्डर सोर्सिङ गतिविधिहरूको लागि प्रमाणित प्रमाणहरू प्रदान गर्दछ।

निर्माण निरीक्षण र गुणस्तर आश्वासन

Usune मा, हाम्रो गुणस्तर व्यवस्थापन प्रणालीले उत्पादनको हरेक चरणलाई नियन्त्रित गर्दछ, संलग्न सामग्री र तामा बसबारदेखि विद्युतीय कम्पोनेन्टहरू, माध्यमिक तारहरू, र अन्तिम जम्मा गरिएको स्विचबोर्डसम्म। सबै भागहरू स्वीकृत ईन्जिनियरिङ् रेखाचित्र र प्राविधिक विशिष्टताहरूको कडा पालनामा स्रोत र स्थापना गरिएका छन्। कुनै पनि उपकरणले हाम्रो सुविधा छोड्नु अघि, यसले व्यापक नियमित निरीक्षण र कार्यात्मक परीक्षणहरू पार गर्दछ। हामी सावधानीपूर्वक तारिङ्गको शुद्धता, कम्पोनेन्ट पहिचान, ग्राउन्डिङ निरन्तरता, संरचनात्मक अखण्डता, र परियोजनाको कागजातहरू विरुद्ध विद्युतीय सञ्चालनहरू प्रमाणित गर्छौं। यो सक्रिय दृष्टिकोणले ग्राहकको साइटमा स्थापना र कमीशन चुनौतीहरू रोक्न मद्दत गर्दछ। थप रूपमा, हाम्रो Usune टोलीले गुणस्तर प्रमाणिकरणलाई समर्थन गर्न र परियोजनाको पूर्ण ट्रेसिबिलिटी सुनिश्चित गर्न विस्तृत उत्पादन र निरीक्षण रेकर्डहरू राख्छ।

आवेदन मामला: Cas-स्पेस रकेट लन्च परियोजना

हाम्रो Usune कम भोल्टेज फिर्ता लिन योग्य वितरण स्विचबोर्ड Cas-स्पेस रकेट प्रक्षेपण परियोजनामा ​​तैनात गरिएको छ, जहाँ उच्च भरपर्दो कम-भोल्टेज पावर वितरण सुविधाको पूर्वाधार र यसको समर्थन गर्ने विद्युतीय प्रणाली दुवैको लागि महत्वपूर्ण छ। बहुविध विद्युतीय भारहरू र विविध वितरण सर्किटहरू समावेश गर्ने ठूला-ठूला ईन्जिनियरिङ् परियोजनाहरूका लागि, हाम्रो मोड्युलर क्याबिनेट डिजाइनले आगमन शक्ति, फिडर लाइनहरू, र सहायक कार्यहरूको अनुकूल व्यवस्थाको लागि अनुमति दिन्छ। यसले सम्पूर्ण सेटअपलाई परियोजनाको विशिष्ट पावर वितरण डिजाइनसँग पूर्ण रूपमा पङ्क्तिबद्ध गरेको सुनिश्चित गर्दछ।

बाह्य आयामहरू

क्याबिनेट आयामहरू स्वीकृत विद्युतीय रेखाचित्र, घटक चयन, केबल अनुसार निर्धारण गर्न सकिन्छ प्रविष्टि आवश्यकताहरू र साइट स्थापना सर्तहरू। Usune को लागि संगत आयामी रेखाचित्र प्रदान गर्न सक्छ उत्पादन अघि ईन्जिनियरिङ् समीक्षा।

कारखाना परीक्षण

Usune ढुवानी अघि निरीक्षण र नियमित परीक्षण प्रदर्शन गर्दछ। परीक्षण प्रक्रियाले क्याबिनेट सभालाई कभर गर्दछ, बिजुली जडानहरू, कम्पोनेन्ट स्थापना, ग्राउन्डिङ, माध्यमिक तारिङ र अन्य सान्दर्भिक कार्यहरू।

परीक्षण रिपोर्टहरू र प्राविधिक कागजातहरू परियोजना आवश्यकताहरू अनुसार प्रदान गर्न सकिन्छ, ग्राहकहरूलाई मद्दत गर्न पूर्ण आगमन निरीक्षण, स्थापना र कमीशन प्रक्रियाहरू।

FAQ

के भोल्टेज उपलब्ध छ?

मानक कन्फिगरेसन 0.4kV मा मूल्याङ्कन गरिएको छ, 3150A सम्मको मूल्याङ्कन गरिएको वर्तमानको साथ। अन्तिम विद्युतीय कन्फिगरेसन परियोजना लोड र डिजाइन रेखाचित्र अनुसार निर्धारण गरिन्छ।

क्याबिनेट अनुकूलित गर्न सकिन्छ?

हो। Usune विद्युत योजना, सर्किट मात्रा, घटक अनुसार क्याबिनेट कन्फिगरेसन अनुकूलित गर्न सक्नुहुन्छ चयन, केबल प्रविष्टि दिशा, क्याबिनेट आयाम र अन्य परियोजना आवश्यकताहरू।

कुन सर्किट ब्रेकरहरू प्रयोग गर्न सकिन्छ?

प्रणालीले विभिन्न सर्किट ब्रेकर कन्फिगरेसनहरू समायोजन गर्न सक्छ। विश्वव्यापी सर्किट ब्रेकरहरू जस्तै Emax, MT, 3WN, AH र ME श्रृंखला अनुमोदित डिजाइन अनुसार चयन गर्न सकिन्छ।

के यो मोटर नियन्त्रणको लागि प्रयोग गर्न सकिन्छ?

हो। मोटर नियन्त्रण कन्फिगरेसनहरू विभिन्न दराज आकारहरू र उपयुक्त सर्किट ब्रेकरहरू वा फ्यूज प्रयोग गरेर व्यवस्थित गर्न सकिन्छ मोटर क्षमता र सुरक्षा आवश्यकताहरु अनुसार लोड स्विच।

कुन बसबार सामग्री प्रयोग गरिन्छ?

मुख्य र शाखा बसबारहरूले इलेक्ट्रोलाइटिक तामा प्रयोग गर्छन्। सान्दर्भिक बसबार खण्डहरू ज्वाला-retardant संग प्रदान गर्न सकिन्छ इन्सुलेशन र तातो-संकुचित सुरक्षात्मक आस्तीन।

के कागजातहरू प्रदान गर्न सकिन्छ?

Usune प्राविधिक विशिष्टताहरू, विद्युतीय रेखाचित्रहरू, आयामी रेखाचित्रहरू, परीक्षण रिपोर्टहरू र सान्दर्भिक प्रदान गर्न सक्छ। परियोजना आवश्यकताहरु अनुसार गुणस्तर कागजात।

उत्पादन नेतृत्व समय के हो?

मानक नेतृत्व समय सामान्यतया 15-20 दिन हो, कन्फिगरेसन, मात्रा र परियोजना आवश्यकताहरु मा निर्भर गर्दछ।
