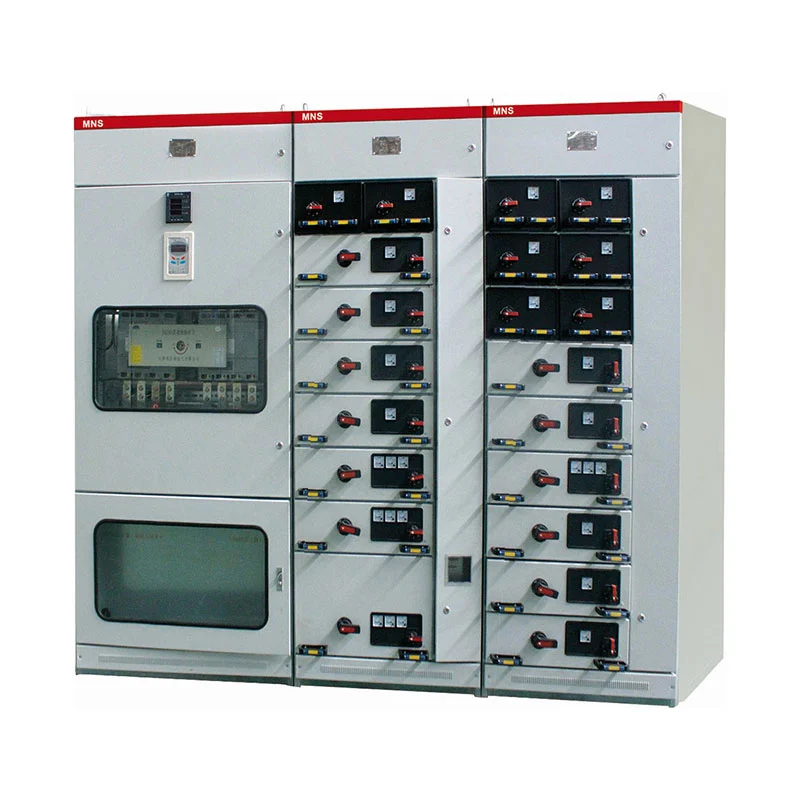

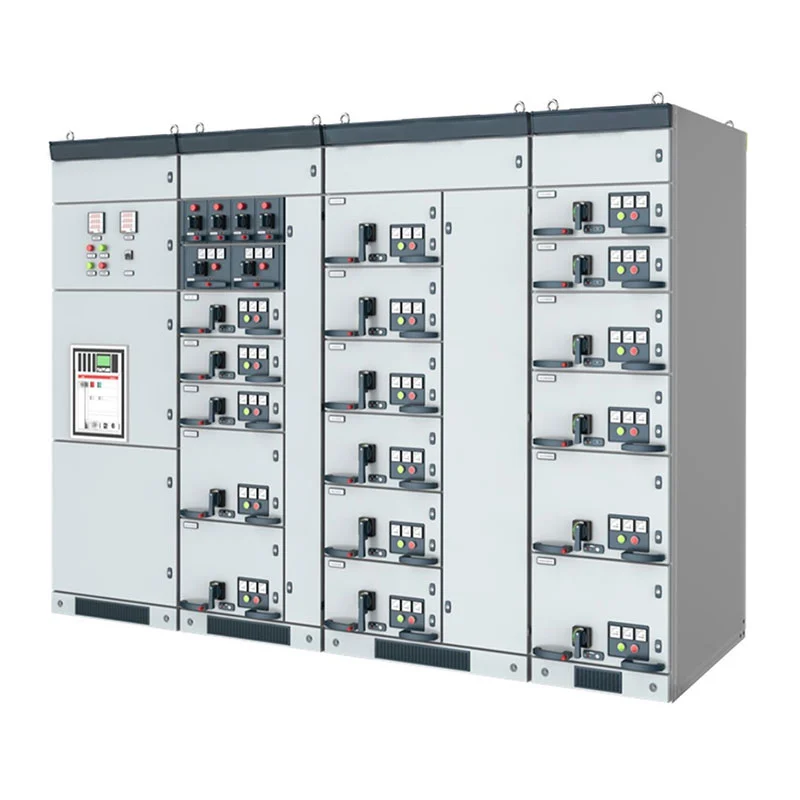

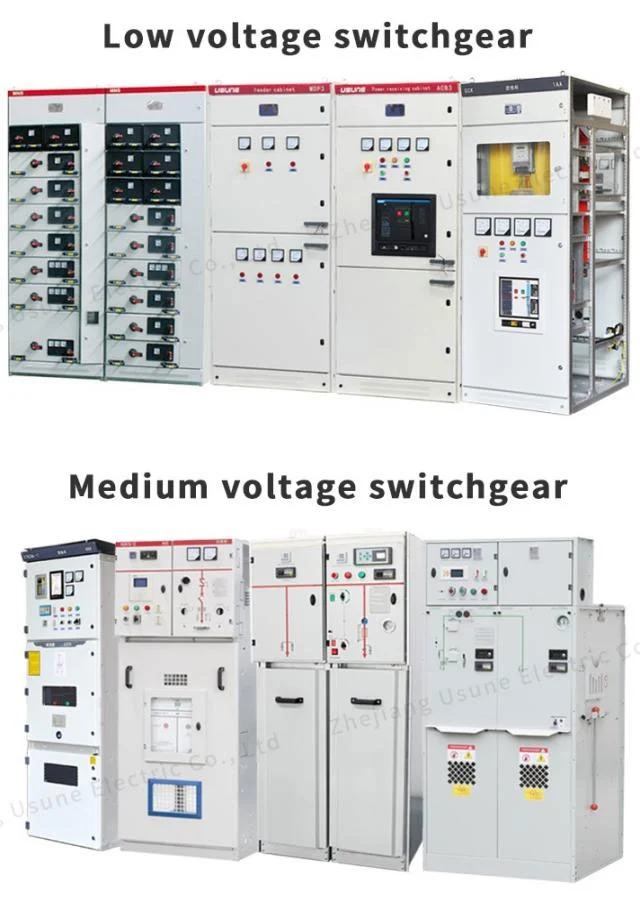

कम भोल्टेज निकाल्न मिल्ने स्विचगियर प्यानल विशेष गरी परियोजनाहरूको लागि उपयुक्त छ जहाँ विभिन्न प्रकारका विद्युतीय लोड एक केन्द्रीकृत कम भोल्टेज वितरण प्रणालीबाट व्यवस्थित गर्न आवश्यक छ। एकल फिक्स प्रयोग गर्नुको सट्टा व्यवस्था, क्याबिनेट पावर वितरण एकाइहरू, मोटर नियन्त्रण एकाइहरू, र शक्ति कारक संग कन्फिगर गर्न सकिन्छ ग्राहकको विद्युतीय रेखाचित्र अनुसार क्षतिपूर्ति कार्यहरू।
ठूलो कम भोल्टेज विद्युतीय प्रणालीमा सामान्यतया विभिन्न प्रकारका भारहरू हुन्छन्। उत्पादन उपकरण, मोटर्स, प्रकाश, सहायक उपकरण, र प्रतिक्रियात्मक लोडहरू विभिन्न सुरक्षा र नियन्त्रण व्यवस्थाहरू आवश्यक हुन सक्छ।
Usune को मोड्युलर स्विचगियर त्यसैले प्रत्येक सर्किट को प्रकार्य अनुसार कन्फिगर गर्न सकिन्छ। एक सामान्य प्रणाली आगमन र बहिर्गमन शक्तिको लागि पावर वितरण केन्द्र (PC), मोटरको लागि मोटर नियन्त्रण केन्द्र (MCC) समावेश गर्न सकिन्छ। फिडरहरू, र प्रतिक्रियाशील शक्ति व्यवस्थापनको लागि क्षतिपूर्ति क्याबिनेट।
यो कन्फिगरेसनले विद्युतीय इन्जिनियरहरूलाई वास्तविक लोड संरचनाको वरिपरि स्विचबोर्ड विकास गर्न अनुमति दिन्छ। परियोजना।

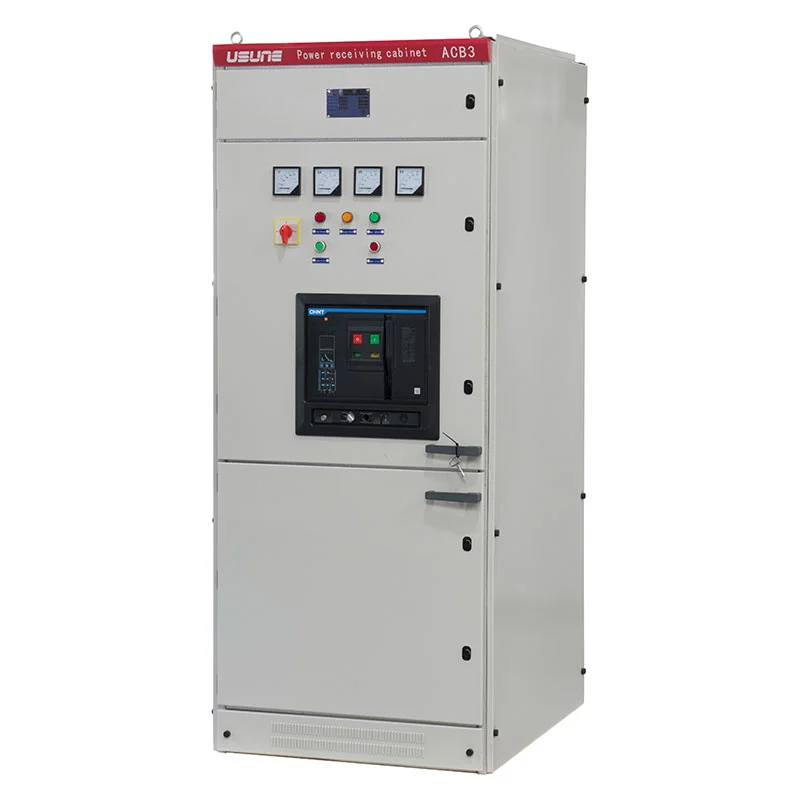

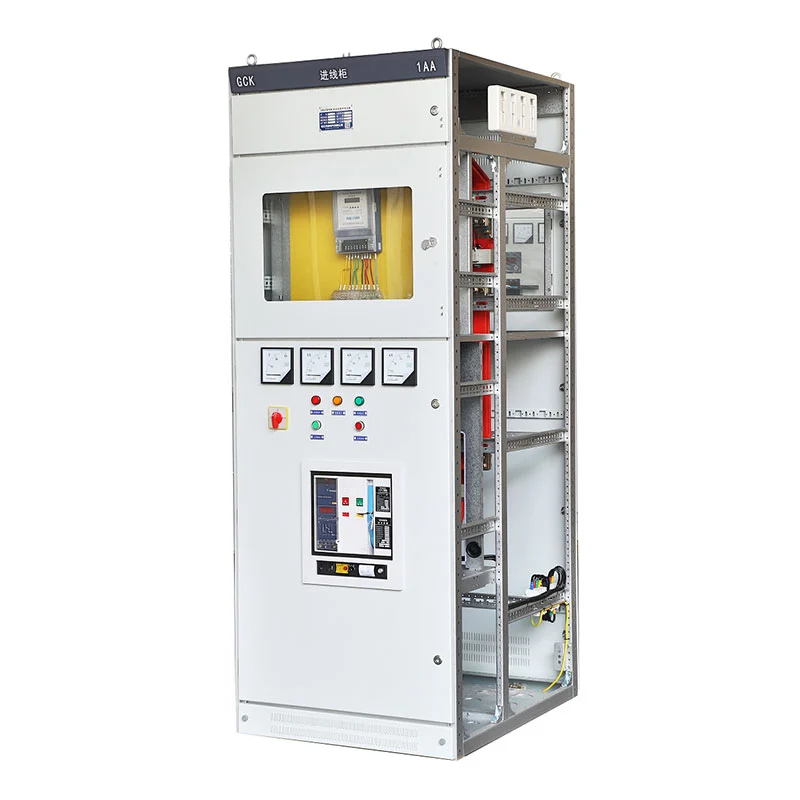

पीसी क्याबिनेट कम भोल्टेज प्रणाली को प्राप्त र वितरण पक्ष को लागी डिजाइन गरिएको छ।
आवश्यक विद्युतीय मापदण्डहरूमा निर्भर गर्दै, क्याबिनेटले Emax, MT, 3WN, AH, ME श्रृंखला सर्किट समायोजन गर्न सक्छ। अनुमोदित डिजाइन अनुसार ब्रेकरहरू र अन्य उपयुक्त कम्पोनेन्टहरू।
वितरण खण्डलाई डाउनस्ट्रीम उत्पादन लाइनहरू, ट्रान्सफर्मरहरू, सहायक उपकरणहरू आपूर्ति गर्न प्रयोग गर्न सकिन्छ। निर्माण प्रणाली, र अन्य विद्युतीय भारहरू।
धेरै फिडरहरू भएका परियोजनाहरूको लागि, प्रत्येक सर्किटलाई यसको मूल्याङ्कन गरिएको वर्तमान र सुरक्षा अनुसार व्यवस्थित गर्न सकिन्छ आवश्यकताहरू, समग्र वितरण नेटवर्कलाई व्यवस्थित गर्न सजिलो बनाउँदै।
मोटर लोडहरू प्रायः औद्योगिक विद्युतीय प्रणालीहरूको सबैभन्दा ठूलो भागहरू मध्ये एक हो। पम्प, फ्यान, कम्प्रेसर, कन्वेयरहरू, मेशिन उपकरणहरू, र उत्पादन उपकरणहरू सबैलाई समर्पित मोटर सर्किटहरू चाहिन्छ।
MCC कन्फिगरेसनले विभिन्न मोटर फिडर आवश्यकताहरू समायोजन गर्न ठूला र साना दराजहरू प्रयोग गर्दछ। मुख्य प्रत्येक सर्किटको लागि स्विच गर्ने उपकरणले उच्च-ब्रेकिंग-क्षमता मोल्डेड केस सर्किट ब्रेकर वा रोटरी लोड प्रयोग गर्न सक्छ। फ्यूज संग स्विच।
यस व्यवस्थाले मोटर सर्किटहरूलाई सामान्य पावर वितरण सर्किटहरूबाट अलग समूहबद्ध गर्न अनुमति दिन्छ विद्युतीय प्रणालीको केन्द्रीकृत नियन्त्रण कायम राख्ने।
ठूलो संख्यामा मोटर र प्रेरक भार भएका औद्योगिक सुविधाहरूलाई प्रतिक्रियात्मक शक्ति क्षतिपूर्ति आवश्यक हुन सक्छ।
Usune ले म्यानुअल, स्वचालित, वा रिमोट पावर कारक क्षतिपूर्ति प्रकार्यहरूको साथ क्षतिपूर्ति खण्ड कन्फिगर गर्न सक्छ। ग्राहकको विद्युतीय व्यवस्थापन प्रणाली अनुसार उपयुक्त नियन्त्रण विधि चयन गर्न सकिन्छ।
सामान्य वितरण र मोटर सर्किटबाट क्षतिपूर्ति उपकरणहरू अलग गरेर, क्याबिनेट व्यवस्था राम्रो हुन सक्छ ग्राहकको समग्र शक्ति व्यवस्थापन रणनीति अनुरूप।
फिर्ता लिन मिल्ने कम भोल्टेज प्रणालीको मुख्य मूल्य भनेको क्याबिनेट संरचना मात्र होइन, तर क्षमता एउटै समन्वयित प्रणाली भित्र विभिन्न विद्युतीय कार्यहरू व्यवस्थित गर्नुहोस्।
PC खण्डले आगमन शक्ति ह्यान्डल गर्छ र डाउनस्ट्रीम फिडरहरूमा बिजुली वितरण गर्दछ। यसको ब्रेकर कन्फिगरेसन हो प्रणालीको वर्तमान र सुरक्षा आवश्यकताहरू अनुसार चयन गरिएको छ।
MCC खण्ड मोटर-सम्बन्धित सर्किटहरूमा समर्पित छ। मोटर अनुसार विभिन्न दराज आकार व्यवस्थित गर्न सकिन्छ मूल्याङ्कन र फिडर मात्रा।
क्षतिपूर्ति खण्डले प्रतिक्रियाशील शक्ति प्रबन्ध गर्दछ र म्यानुअल, स्वचालित, वा रिमोट सञ्चालनको लागि कन्फिगर गर्न सकिन्छ।
यी तीन कार्यात्मक क्षेत्रहरू अलग-अलग डिजाइन गर्न सकिन्छ वा समान कम भोल्टेज स्विचबोर्डमा एकीकृत गर्न सकिन्छ परियोजना आवश्यकताहरु को लागी।
कम भोल्टेज स्विचगियर प्रणालीको छनोट क्याबिनेटको सट्टा विद्युतीय भारबाट सुरु हुनुपर्छ। उपस्थिति।
विद्युत वितरण परियोजनाको लागि, इन्जिनियरहरूले सामान्यतया आगमन भोल्टेज, मूल्याङ्कन गरिएको वर्तमान, संख्या पुष्टि गर्न आवश्यक छ। बाहिर जाने फिडरहरू, सर्ट-सर्किट स्तर, मोटर क्षमता, र भविष्य विस्तार आवश्यकताहरू।
मोटर-गहन सुविधाहरूको लागि, मोटरहरूको संख्या र मूल्याङ्कन MCC निर्धारण गर्न महत्त्वपूर्ण कारकहरू बन्छ। कन्फिगरेसन।
जहाँ प्रतिक्रियात्मक भारहरू महत्त्वपूर्ण छन्, आवश्यक क्षतिपूर्ति क्षमता र नियन्त्रण विधि पनि हुनुपर्छ मानिन्छ।
यो लोड-आधारित दृष्टिकोणले अन्तिम स्विचगियर कन्फिगरेसन वास्तविक सञ्चालनसँग मेल खान्छ भनेर सुनिश्चित गर्न मद्दत गर्दछ। सुविधा को विशेषताहरु।
कम भोल्टेज निकाल्न मिल्ने स्विचगियर प्यानल विभिन्न उद्योगहरू र विद्युतीय वातावरणका लागि कन्फिगर गर्न सकिन्छ आवश्यक वितरण कार्यहरू अनुसार।
कारखानाहरूले उत्पादन उपकरणहरू, मोटरहरू, सहायक प्रणालीहरूमा शक्ति वितरण गर्न PC र MCC कन्फिगरेसनहरू प्रयोग गर्न सक्छन्, र प्रक्रिया मेसिनरी।
पेट्रोकेमिकल प्लान्टहरूमा सामान्यतया पम्प, फ्यान र कम्प्रेसरहरू जस्ता धेरै मोटर-संचालित प्रणालीहरू हुन्छन्। अलग मोटर नियन्त्रण सर्किट MCC खण्ड भित्र व्यवस्थित गर्न सकिन्छ।
स्टिल र मेटलर्जिकल सुविधाहरूमा प्रायः उच्च-शक्ति मोटरहरू र बहु उत्पादन लाइनहरू हुन्छन्। मोड्युलर वितरणले विभिन्न भारहरूलाई समर्पित फिडर सर्किटहरू मार्फत व्यवस्थित गर्न अनुमति दिन्छ।
यातायात पूर्वाधारले उपकरण बिजुली आपूर्तिको लागि केन्द्रीकृत कम भोल्टेज वितरण प्रयोग गर्न सक्छ, सहायक प्रणाली, भेन्टिलेसन उपकरण, र अन्य विद्युतीय भारहरू।
उच्च-वृद्धि भवनहरू र आवासीय विकासहरूले केन्द्रीकृत फिडरको लागि कम-भोल्टेज वितरण क्याबिनेटहरू प्रयोग गर्न सक्छन्। व्यवस्थापन र विद्युत उपकरण आपूर्ति।
पावर-सम्बन्धित सुविधाहरूले आगमन वितरण, बाहिर जाने फिडरहरू, मोटर सर्किटहरू, र प्रतिक्रियाशील शक्ति संयोजन गर्न सक्छ। एक एकीकृत कम भोल्टेज प्रणाली भित्र क्षतिपूर्ति।
मानक उपकरण -5 डिग्री सेल्सियस र +40 डिग्री सेल्सियस बीचको परिवेशको तापमानको लागि डिजाइन गरिएको छ, औसत तापक्रम छैन 24 घण्टामा +35 डिग्री सेल्सियस भन्दा बढि।
मानक स्थापना उचाइ ≤2000m छ। वरपरको हावा अपेक्षाकृत सफा र उपयुक्त हुनुपर्छ आर्द्रता र तापमान उतार-चढ़ावले संक्षेपण निम्त्याउन सक्ने उपायहरू विचार गर्नुपर्छ।
ढुवानी र भण्डारणको लागि, लागू हुने तापमान दायरा -25°C देखि +55°C सम्म छ, छोटो अवधिको जोखिमको साथ +70 डिग्री सेल्सियस 24 घण्टा भन्दा बढीको लागि।
यदि उपकरणहरू अपतटीय तेल प्लेटफर्महरू, आणविक उर्जा प्लान्टहरू, वा अन्य विशेष वातावरणहरूको लागि आवश्यक छ भने सञ्चालन सर्तहरू Usune र ग्राहक बीच अलग पुष्टि हुनुपर्छ।
| वस्तु | विशिष्टता |
| उपकरण प्रकार | कम भोल्टेज निकाल्न मिल्ने स्विचगियर |
| रेटेड कार्य भोल्टेज | ≤660V |
| रेटेड आवृत्ति | 50Hz / 60Hz |
| मुख्य कार्यहरू | पावर वितरण / मोटर नियन्त्रण / शक्ति कारक क्षतिपूर्ति |
| क्याबिनेट प्रकारहरू | पीसी / एमसीसी / क्षतिपूर्ति क्याबिनेट |
| पीसी सर्किट ब्रेकरहरू | Emax / MT / 3WN / AH / ME श्रृंखला |
| MCC संरचना | ठूला र साना दराजहरू |
| MCC मुख्य स्विचिंग | फ्यूजको साथ उच्च-ब्रेकिंग MCCB / रोटरी लोड स्विच |
| क्षतिपूर्ति मोडहरू | म्यानुअल / स्वचालित / रिमोट |
| स्थापना उचाइ | ≤2000m |
| परिवेशको तापक्रम | -5°C देखि +40°C |
| 24-घण्टा औसत तापक्रम | ≤+३५°C |
| भण्डारण तापमान | -25°C देखि +55°C |
| छोटो अवधिको तापक्रम | ≤२४ घन्टाका लागि +७०°C सम्म |
| लागू प्रणाली | AC 50-60Hz |
अन्तिम बिजुली प्यारामिटरहरू ग्राहकको एकल-लाइन रेखाचित्र, लोड सूची अनुसार पुष्टि गरिनु पर्छ, सुरक्षा आवश्यकताहरू, र स्थापना सर्तहरू।
खरिद टोलीहरूको लागि, कम भोल्टेज स्विचगियर क्याबिनेट मात्र मूल्याङ्कन भोल्टेज र वर्तमान अनुसार चयन गर्न सक्दैन। पर्याप्त हुन।
बाहिर जाने सर्किटहरूको संख्या, मोटर फिडर मात्रा, व्यक्तिगत मोटर मूल्याङ्कन, सर्ट सर्किट आवश्यकताहरू, आगमन शक्ति क्षमता, र क्षतिपूर्ति आवश्यकताहरू सबै अन्तिम क्याबिनेट कन्फिगरेसनलाई असर गर्न सक्छ।
Usune ले ग्राहकको विद्युतीय आवश्यकताहरूको समीक्षा गर्न सक्छ र PC, MCC, र को उपयुक्त संयोजन सिफारिस गर्न सक्छ। क्षतिपूर्ति कार्यहरू।
यो दृष्टिकोण विशेष गरी औद्योगिक परियोजनाहरूको लागि उपयोगी छ जहाँ स्विचबोर्डले धेरै समायोजन गर्न आवश्यक छ परम्परागत वितरण क्याबिनेटको रूपमा मात्र सेवा गर्नुको सट्टा विद्युतीय भारका प्रकारहरू।
Cas-स्पेस रकेट प्रक्षेपण परियोजना Usune को विद्युतीय उपकरणसँग सम्बन्धित परियोजना सन्दर्भहरू मध्ये एक हो।
रकेट प्रक्षेपण सुविधाहरूमा जटिल समर्थन विद्युतीय प्रणालीहरू छन् र यसको लागि संगठित शक्ति वितरण आवश्यक छ उपकरण, सहायक सुविधाहरू, नियन्त्रण-सम्बन्धित प्रणालीहरू, र पूर्वाधार भारहरू।
यस्तो वातावरणमा, विद्युतीय वितरण प्रणालीले विभिन्न लोड विशेषताहरू समायोजन गर्न आवश्यक छ स्पष्ट सर्किट संगठन कायम राख्दै। Usune को कम भोल्टेज स्विचगियर परियोजना को भाग को रूप मा लागू गरिएको थियो बिजुली उपकरण व्यवस्था।
परियोजनाले विशेष पूर्वाधारमा Usune विद्युतीय उपकरणको प्रयोग प्रदर्शन गर्दछ जहाँ पावर वितरण आवश्यकताहरू परम्परागत व्यावसायिक वा औद्योगिक भवनहरू भन्दा बाहिर विस्तार हुन्छ।
कम भोल्टेज निकाल्न मिल्ने स्विचगियर प्यानल अर्डर गर्नु अघि, ग्राहकहरूले सामान्यतया निम्न परियोजना प्रदान गर्नुपर्छ जानकारी:
| आवश्यक जानकारी | उद्देश्य |
| प्रणाली भोल्टेज | आधारभूत विद्युत कन्फिगरेसन निर्धारण गर्दछ |
| आगमन वर्तमान | आगमन स्विचगियर क्षमता निर्धारण गर्न मद्दत गर्छ |
| फिडरहरूको संख्या | क्याबिनेट कार्यात्मक-इकाई व्यवस्था निर्धारण गर्दछ |
| मोटर मात्रा | MCC आवश्यकताहरू निर्धारण गर्दछ |
| मोटर मूल्याङ्कन | मोटर फिडर घटकहरू चयन गर्न मद्दत गर्दछ |
| सर्ट सर्किट स्तर | सुरक्षा आवश्यकताहरू निर्धारण गर्दछ |
| क्षतिपूर्ति आवश्यकता | पावर कारक क्षतिपूर्ति कन्फिगरेसन निर्धारण गर्दछ |
| स्थापना वातावरण | लागू सञ्चालन सर्तहरू पुष्टि गर्दछ |
| विद्युत रेखाचित्र | Usune उपयुक्त क्याबिनेट व्यवस्था तयार गर्न मद्दत गर्छ |
उद्धरण चरणमा यी विवरणहरू प्रदान गर्नाले Usune लाई थप सटीक स्विचगियर कन्फिगरेसन विकास गर्न अनुमति दिन्छ र उत्पादनको समयमा अनावश्यक परिवर्तनहरू कम गर्नुहोस्।
| एन ओ। | वस्तुहरू | एकाइ | लोड ब्रेक स्विच एकाइ | संयोजन एकाइ | सर्किट ब्रेकर एकाई | |
| 1 | मूल्याङ्कन भोल्टेज | kV | १२/२४ | १२/२४ | १२/२४ | |
| 2 | मूल्याङ्कन गरिएको आवृत्ति | Hz | 50 | 50 | 50 | |
| 3 | मूल्याङ्कन गरिएको वर्तमान | A | 630 | 125 (फ्यूज वर्तमान मा निर्भर गर्दछ) | 630 | |
| 4 | मूल्याङ्कन इन्सुलेशन स्तर | 1 मिनेट फ्रिक्वेन्सीले दबाब सामना गर्यो | kV | ४२/६५ | ४२/६५ | ४२/६५ |
| ४८/७९ | ४८/७९ | ४८/७९ | ||||
| २/२ | २/२ | २/२ | ||||
| प्रकाश आवेग भोल्टेज सामना | ७५/१२५ | ७५/१२५ | ७५/१२५ | |||
| ८५/१४५ | ८५/१४५ | ८५/१४५ | ||||
| 5 | रेटेड सर्ट सर्किट वर्तमान सामना | kA/s | २५/४ | —— | २५/४ | |
| 6 | रेटेड शिखर वर्तमान प्रतिरोध | kA | 63 | —— | 63 | |
| 7 | रेटेड सर्ट सर्किट वर्तमान बनाउने | kA | 63 | HV फ्यूज द्वारा सीमित | 63 | |
| 8 | मूल्याङ्कन गरिएको सर्ट सर्किट ब्रेकिंग वर्तमान | kA | —— | HV फ्यूज द्वारा सीमित | २५/२५ | |
| 9 | मूल्याङ्कन गरिएको प्रसारण वर्तमान | A | —— | १७००/१४०० | —— | |
| 10 | मूल्याङ्कन गरिएको सक्रिय लोड ब्रेकिंग वर्तमान | A | 630 | —— | —— | |
| 11 | मूल्याङ्कन गरिएको बन्द-लूप ब्रेकिङ वर्तमान | A | 630 | —— | 630 | |
| 12 | यान्त्रिक जीवन | लोड ब्रेक स्विच/सीबी | समय | 10000 | 10000 | 20000 |
| अलगाव / जमीन स्विच | 5000 | 5000 | 5000 | |||
| 13 | सर्किट प्रतिरोध | μΩ | ≤१५० | —— | ≤१५० | |
| 14 | मूल्याङ्कन चार्ज दबाव (20 ℃ गेज दबाव) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | ग्याँस वार्षिक सापेक्ष चुहावट दर | % | 0.05 | 0.05 | 0.05 | |
| 16 | आईपी सुरक्षा डिग्री | क्याबिनेट | IP4X | IP4X | IP4X | |
| ग्यास ट्याङ्की | IP67 | IP67 | IP67 | |||

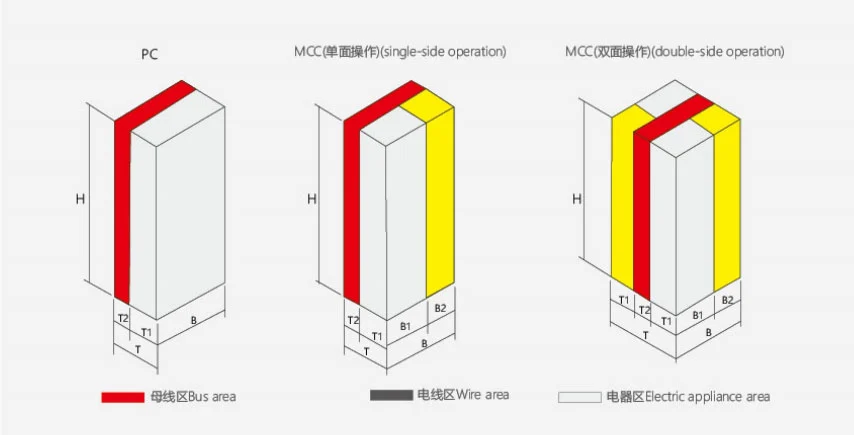

| उचाइ | चौडाइ | गहिराई | नोट | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | एकल पक्ष सञ्चालन |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | डबल साइड अपरेशन |
Usune ले ISO 9001, ISO 14001, र ISO 45001 अनुसार यसको निर्माण र गुणस्तर व्यवस्थापन प्रक्रियाहरू सञ्चालन गर्दछ।
उत्पादनहरू विकसित र लागू IEC र GB मापदण्डहरूको सन्दर्भमा निर्मित छन्। CE प्रमाणीकरण छ लागू उत्पादन कन्फिगरेसन र लक्षित बजारहरूको लागि उपलब्ध।
कारखाना निरीक्षणले कम्पोनेन्ट स्थापना, क्याबिनेट असेंबली, विद्युतीय जडानहरू, कार्यात्मक संयन्त्रहरू, र ढुवानी अघि नियमित परीक्षण।
सान्दर्भिक प्राविधिक कागजातहरू र परीक्षण रिपोर्टहरू परियोजना आवश्यकताहरू अनुसार प्रदान गर्न सकिन्छ।
उपकरण एसी प्रणालीहरूको लागि 660V र तलको मूल्याङ्कन कार्य भोल्टेजको साथ डिजाइन गरिएको हो।
प्रणालीले पावर वितरण, मोटर नियन्त्रण, र स्वचालित शक्ति कारक क्षतिपूर्ति कार्यहरू एकीकृत गर्न सक्छ।
एक पीसी क्याबिनेट मुख्यतया पावर प्राप्त र वितरण को लागी प्रयोग गरिन्छ। यो उपयुक्त सर्किट संग कन्फिगर गर्न सकिन्छ प्रणाली आवश्यकता अनुसार ब्रेकरहरू।
एक MCC क्याबिनेट केन्द्रीकृत नियन्त्रण र बहु मोटर सर्किट को सुरक्षा को लागी डिजाइन गरिएको छ। यो ठूलो र प्रयोग गर्न सक्नुहुन्छ सानो दराज कन्फिगरेसन।
हो। Usune ग्राहकको एकल-लाइन रेखाचित्र, लोड सूची, मोटर मूल्याङ्कन अनुसार क्याबिनेट कन्फिगर गर्न सक्नुहुन्छ, फिडर मात्रा, र क्षतिपूर्ति आवश्यकताहरू।
Usune ISO 9001, ISO 14001, र ISO 45001 व्यवस्थापन प्रणाली अन्तर्गत सञ्चालन गर्दछ। उत्पादनहरु अनुसार डिजाइन गरिएको छ लागू IEC र GB मापदण्डहरू, लागू कन्फिगरेसनहरूको लागि उपलब्ध CE प्रमाणीकरणको साथ।
विशेष वातावरणहरू जस्तै अपतटीय प्लेटफार्महरू र आणविक उर्जा सुविधाहरू छुट्टै प्राविधिक मूल्याङ्कन चाहिन्छ र उत्पादन अघि सम्झौता।
ग्राहकहरूलाई प्रणाली भोल्टेज, आगमन वर्तमान, फिडर मात्रा, मोटर जानकारी, प्रदान गर्न सिफारिस गरिन्छ। सर्ट-सर्किट स्तर, क्षतिपूर्ति आवश्यकताहरू, एकल-लाइन रेखाचित्र, र स्थापना वातावरण।
हो। ढुवानी अघि कारखाना निरीक्षण र नियमित परीक्षण गरिन्छ, र सान्दर्भिक परीक्षण रिपोर्ट हुन सक्छ परियोजना आवश्यकताहरु अनुसार प्रदान।
Usune कम भोल्टेज बिजुली उपकरणहरूमा केन्द्रित छ र परियोजना-उन्मुख स्विचगियर कन्फिगरेसनहरू प्रदान गर्दछ। औद्योगिक, व्यावसायिक, ऊर्जा, यातायात, र विशेष पूर्वाधार अनुप्रयोगहरू।
कम भोल्टेज निकाल्न मिल्ने स्विचगियर प्यानल खरिद गर्ने ग्राहकहरूको लागि, Usune ले बिजुलीबाट प्रक्रियालाई समर्थन गर्न सक्छ। उत्पादन निरीक्षण र ढुवानी कागजातको लागि प्यारामिटर पुष्टिकरण र क्याबिनेट कन्फिगरेसन, प्रदान गर्दै प्रत्येक परियोजनाको लागि समान कन्फिगरेसन प्रयोग गर्नुको सट्टा वास्तविक विद्युत प्रणालीमा आधारित व्यावहारिक समाधान।
