इनडोर उच्च भोल्टेज भ्याकुम सर्किट ब्रेकर

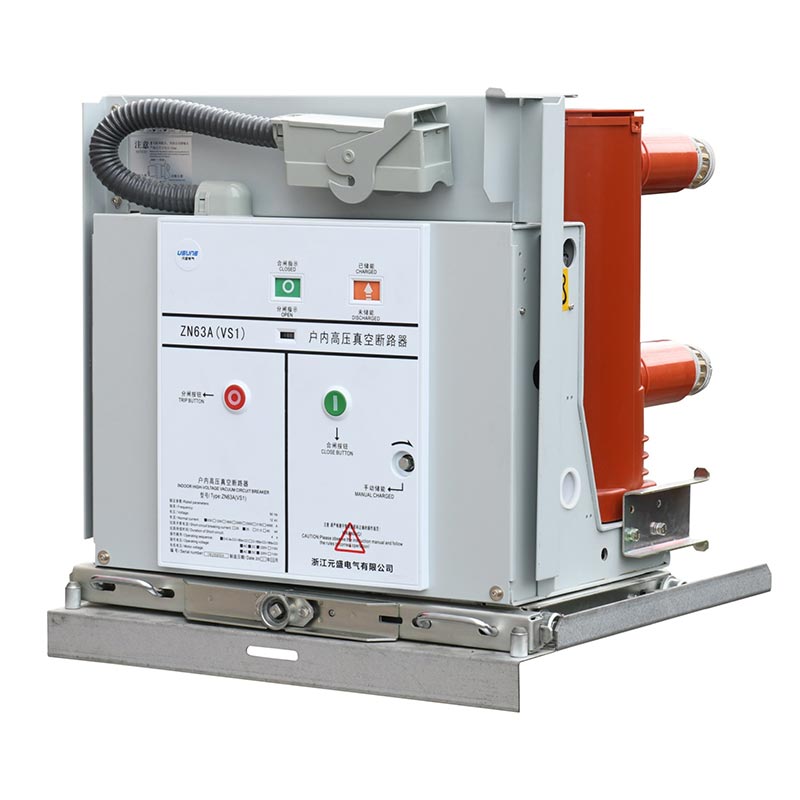

Usune VS1(ZN63)-12 श्रृंखला इनडोर हाई भोल्टेज भ्याकुम सर्किट ब्रेकर एक कोर बिजुली सुरक्षा र नियन्त्रण हो। 12kV पावर प्रणाली लागि उपकरण। वसन्त-संचालित संयन्त्र र सर्किट ब्रेकर शरीरको एकीकृत डिजाइन मध्यवर्ती प्रसारण लिङ्कहरू घटाउँछ, ऊर्जा खपत र आवाज कम गर्छ, र उत्पादन सञ्चालन सुधार गर्दछ विश्वसनीयता। मुख्य सर्किटले एकीकृत रूपमा ठोस पोलहरू प्रयोग गर्दछ, सर्किट ब्रेकरको लघुकरण प्राप्त गर्दै, वातावरणीय अनुकूलनता र सेवा जीवन बृद्धि गर्दै, र धेरै परिदृश्यहरूमा मर्मत-रहित सञ्चालन सक्षम गर्दै।

उत्पादन लाभहरू

1. उच्च विश्वसनीयता

भ्याकुम इन्टरप्टर इपोक्सी राल एपीजीले बनेको ट्यूबलर इन्सुलेट सिलिन्डर भित्र लामो समयसम्म स्थापना गरिएको छ, उत्कृष्ट क्रिपेज प्रतिरोध प्रदान गर्दै र प्रभावकारी रूपमा धुलो जम्मा र बाह्य हस्तक्षेप रोक्न। यो आर्द्र र अत्यधिक प्रदूषित वातावरणमा पनि स्थिर रूपमा काम गर्न सक्छ।

2. लचिलो कन्फिगरेसन

यसलाई निश्चित स्थापना इकाईको रूपमा डिजाइन गर्न सकिन्छ वा दराज इकाई बनाउन समर्पित एक्ट्युएटरसँग सुसज्जित हुन सक्छ। यो KYN28A-12 (GZS) प्रकार केन्द्र-माउन्ट गरिएको दराज-प्रकारको स्विचगियरसँग पूर्ण रूपमा मेल खान्छ। निश्चित प्रकार पनि मा प्रयोग गर्न सकिन्छ XGN श्रृंखला निश्चित स्विचगियर।

3. बारम्बार सञ्चालन गर्न अनुकूलन योग्य

भ्याकुम अवरोधको अद्वितीय फाइदाहरू प्रयोग गर्दै, यो विशेष गरी आवश्यक परिदृश्यहरूको लागि उपयुक्त छ। मूल्याङ्कन गरिएको अपरेटिङ करन्टमा बारम्बार सञ्चालन र सर्ट-सर्किट करन्टको बारम्बार अवरोध, बलियो प्रस्ताव गर्दै व्यावहारिकता।

4. मानक संग अनुपालन

GB/T1984-2014 "उच्च भोल्टेज सर्किट ब्रेकर", JB3855-1996 "3.6~40.5kV भित्री उच्च भोल्टेज लाई कडाईका साथ पालन गर्दछ। भ्याकुम सर्किट ब्रेकरहरू", DL/T403-2000 "12~40.5kV भ्याकुम सर्किट ब्रेकरहरू क्रमबद्ध प्राविधिक अवस्थाहरू", र IEC62271-100:2008 मापदण्डहरू, आधिकारिक गुणस्तर आश्वासन सुनिश्चित गर्दै।

प्राविधिक प्यारामिटरहरू

संरचना र कार्य

1. समग्र संरचना

Usune VS1(ZN63)-12 इनडोर हाई भोल्टेज भ्याकुम सर्किट ब्रेकरले सञ्चालनको साथ एक एकीकृत संरचना अपनाउछ। मेकानिजम र चाप-निभाउने चेम्बर अगाडि र पछाडि व्यवस्थित। मुख्य प्रवाहकीय सर्किट तीन-चरण हो भुइँ माउन्ट संरचना। यो अनौठो डिजाइनले चाप निभाउने चेम्बरमा धूलो जम्मा हुने क्रमलाई कम गर्छ सतह, भ्याकुम आर्क-निभाउने चेम्बरलाई बाह्य कारकहरूबाट प्रभावित हुनबाट रोक्न। आर्द्रतामा पनि र भारी प्रदूषित वातावरण, यसले उत्कृष्ट सहन भोल्टेज र उच्च प्रतिरोध कायम राख्छ, समान प्रदर्शन गर्दै उत्पादनहरु।

2. सञ्चालन संयन्त्र संरचना

अपरेटिङ मेकानिज्म एक प्लानर स्प्रिङ-संचालित मेकानिजम हो जसमा म्यानुअल र बिजुली ऊर्जा भण्डारण हुन्छ। कार्यहरू। अपरेटिङ मोटर चाप-निभाउने कक्षको अगाडि क्याबिनेटमा अवस्थित छ। क्याबिनेट छ चार मध्यवर्ती विभाजनहरूद्वारा पाँचवटा असेंबली स्पेसहरूमा विभाजित, प्रत्येक आवास ऊर्जा भण्डारण, प्रसारण, ट्रिपिङ, र अपरेटिङ मेकानिजमको बफर कम्पोनेन्टहरू। चाप बुझाउने कक्षको एकीकृत डिजाइन र अपरेटिङ मेकानिजमले अपरेटिङ मेकानिजमको कार्यसम्पादन र चाप निभाउने कक्षको खोल्ने र बन्द गर्ने आवश्यकताहरू, अनावश्यक घटकहरू घटाउने, ऊर्जा घटाउने खपत र आवाज, र सर्किट ब्रेकर को परिचालन विश्वसनीयता सुधार।

परिचालन वातावरण

1. परिवेश तापमान: अधिकतम +40 ℃, न्यूनतम -15 ℃
2. परिवेश आर्द्रता: दैनिक औसत सापेक्षिक आर्द्रता ≤95%; मासिक औसत सापेक्षिक आर्द्रता ≤90%; दैनिक औसत जल वाष्प दबाव ≤22×10⁻³MPa; मासिक औसत जल वाष्प चाप ≤1.8×10⁻³MPa
3. उचाई: 1000m भन्दा बढी छैन
4. भूकम्पको तीव्रता: 8 डिग्री भन्दा बढी छैन
5. वायुमण्डलीय वातावरण: कुनै महत्त्वपूर्ण धुलो, धुवाँ, संक्षारक वा ज्वलनशील ग्याँस, वाष्प, वा नुन स्प्रे वरपरको हावामा प्रदूषण।

नोट: यदि माथिको सामान्य परिचालन वातावरण सर्तहरू नाघ्यो भने, कृपया हाम्रो निर्मातासँग परामर्श गर्नुहोस् वास्तविक काम अवस्था अनुसार उत्पादन अनुकूलित गर्न अग्रिम।

स्थापना र कमीशनिंग

1. यातायात र भण्डारणको समयमा क्षतिको लागि सर्किट ब्रेकर जाँच गर्नुहोस्। यदि कुनै क्षति फेला पर्यो भने, यसलाई प्रयोग गर्न बन्द गर्नुहोस् तुरुन्त र बिक्री पछि समर्थन को लागी हाम्रो आपूर्तिकर्ता सम्पर्क गर्नुहोस्।
2. फोहोर हटाउनुहोस् (विशेष गरी इन्सुलेशन सतहबाट)। ढुवानी वा भण्डारणको समयमा उत्पन्न हुने फोहोरले असर गर्न सक्छ उत्पादनको इन्सुलेशन प्रदर्शन र सुरक्षा खतराहरू पनि हुन सक्छ।
3. ऊर्जा भण्डारण गर्न, बन्द गर्न र खोल्नको लागि नियमहरू अनुसार सर्किट ब्रेकर म्यानुअल रूपमा सञ्चालन गर्नुहोस्, अवलोकन गर्दै ऊर्जा भण्डारण स्थिति र खुला / बन्द स्थिति संकेतकहरू सामान्य छन्।
4. ऊर्जा भण्डारण गर्न, बन्द गर्न र खोल्नको लागि अपरेटिङ पावर सप्लाई प्रयोग गरेर सर्किट ब्रेकर सञ्चालन गर्नुहोस्, अवलोकन गर्नुहोस् कि छैन ऊर्जा भण्डारण स्थिति र खुला / बन्द स्थिति संकेतकहरू सामान्य छन्।
5. ह्यान्डकार्ट-प्रकारको सर्किट ब्रेकरको सञ्चालन: पुश होलमा पुश ह्यान्डल घुसाउनुहोस्, यसलाई घडीको दिशामा घुमाउनुहोस् 300±3mm को कुल अग्रिम स्ट्रोकको साथ, फिर्ता लिनको लागि अग्रिम, र घडीको विपरीत दिशामा; खुल्ला स्थितिमा, सहज रूपमा यसलाई काम गर्ने वा परीक्षण स्थितिमा सार्नुहोस्, ह्यान्डललाई मध्यम गतिमा ३० पटक घुमाएर "क्लिक" आवाज नसुनेसम्म, यो सही स्थितिमा रहेको संकेत गर्दै (पुश मेकानिजमलाई नोक्सान हुनबाट जोगिन अत्यधिक बल प्रयोग नगर्नुहोस्), र एकै साथ, सम्बन्धित स्थिति सूचक सर्किट जडान हुनेछ।

नोट: यदि क्लोजिङ इन्टरलकिङ यन्त्र चयन गरिएको छ भने, इन्टरलकिङ सर्किट पावर सप्लाई जोडिएको हुनुपर्छ। सर्किट बन्द गर्नु अघि यसलाई अनलक गर्नुहोस्।

वास्तविक संसार आवेदन मामला

केस स्टडी: शहरी वाणिज्य परिसर विद्युत वितरण परियोजना

मुख्य व्यापार जिल्लामा 150,000㎡ कमर्शियल कम्प्लेक्स (सपिङ मल, अफिस भवन, र होटल एकीकृत गर्दै) हांग्जाउ, चीन को, स्थिर प्रदर्शन संग उच्च भोल्टेज सर्किट ब्रेकर आवश्यक छ, बारम्बार अनुकूलन सञ्चालन, र समग्र बिजुली आपूर्तिको निरन्तरता सुनिश्चित गर्न उच्च सुरक्षा। विभिन्न विकल्पहरू तुलना गरेपछि, ग्राहकले Usune VS1-12/630-25 ह्यान्डकार्ट-प्रकार इनडोर हाई भोल्टेज भ्याकुम सर्किट ब्रेकर चयन गर्यो, २० इकाइहरू तैनाथ गर्दै कम्प्लेक्सको उच्च र कम भोल्टेज बिजुली वितरण प्रणालीको सर्ट-सर्किट सुरक्षा र लोड नियन्त्रण ह्यान्डल गर्न। कमिसन गरेदेखि, यसले कुनै पनि त्रुटि बिना स्थिर रूपमा सञ्चालन गरेको छ, गल्ती अलगाव समय ०.३ सेकेन्डमा घटाइयो, प्रभावकारी रूपमा विद्युतीय उपकरणहरूको सामान्य सञ्चालन सुनिश्चित गर्दै र ग्राहकबाट उच्च प्रशंसा कमाउन।

FAQ

Q1: के हुन्छ यदि इनडोर उच्च भोल्टेज भ्याकुम सर्किट ब्रेकर सामान्य दायरा बाहिरको वातावरणमा प्रयोग गरिन्छ?

A1: यदि वास्तविक परिचालन वातावरण सामान्य अवस्थाहरू भन्दा बढी छ (जस्तै 1000m भन्दा माथिको उचाइ, परिवेशको तापमान तल -15℃ वा माथि +40℃, आदि), यो अग्रिम हाम्रो निर्माता संग परामर्श गर्न आवश्यक छ। हाम्रो कारखाना हुनेछ वास्तविक वातावरणीय मापदण्डहरूमा आधारित उत्पादनहरू अनुकूलित गर्नुहोस्, जस्तै इन्सुलेशन कार्यसम्पादन बढाउने र अनुकूलन गर्ने सील संरचनाहरू, लक्ष्य वातावरणमा स्थिर सञ्चालन सुनिश्चित गर्न।

Q2: Usune VS1-12 श्रृंखला सर्किट ब्रेकरहरूलाई तिनीहरूको सेवा जीवन विस्तार गर्न कसरी कायम गर्ने?

A2: उत्पादन एक एकीकृत ठोस पोल र एकीकृत संरचना अपनाउछ, मर्मत-मुक्त सञ्चालन प्राप्त सामान्य प्रयोग अन्तर्गत। सर्किट ब्रेकरको सतहको सरसफाइको आवधिक जाँच मात्र गरिन्छ (विशेष गरी इन्सुलेशन सतह), धुलो र फोहोर हटाउने, र खुला/नजिक स्थिति सूचकहरू र ऊर्जा भण्डारण स्थितिको अवलोकन आवश्यक छ। यदि कुनै असामान्यताहरू भेटिएमा, तुरुन्तै उत्पादन प्रयोग गर्न बन्द गर्नुहोस् र हाम्रो आपूर्तिकर्तालाई सम्पर्क गर्नुहोस् थप क्षति रोक्न व्यावसायिक बिक्री पछि मर्मत।

Q3: Usune VS1-12 श्रृंखला सर्किट ब्रेकरहरू स्विचगियरका अन्य ब्रान्डहरूसँग उपयुक्त छन्?

A3: हो। उत्पादन राष्ट्रिय र अन्तर्राष्ट्रिय मापदण्ड अनुसार डिजाइन गरिएको छ र पूर्ण रूपमा उपयुक्त छ KYN28A-12 (GZS) प्रकार केन्द्र-माउन्ट गरिएको दराज-प्रकारको स्विचगियर र XGN श्रृंखला निश्चित स्विचगियर। यसबाहेक, हाम्रो निर्माताले विशेष स्विचगियर मोडेल अनुसार उत्पादन आयाम र इन्टरफेस समायोजन गर्न सक्नुहुन्छ ग्राहक अनुकूलता सुनिश्चित गर्न। खरिद गर्नु अघि, कृपया हाम्रो आपूर्तिकर्तालाई स्विचगियर प्यारामिटरहरू प्रदान गर्नुहोस् व्यावसायिक मिलान सल्लाह।
