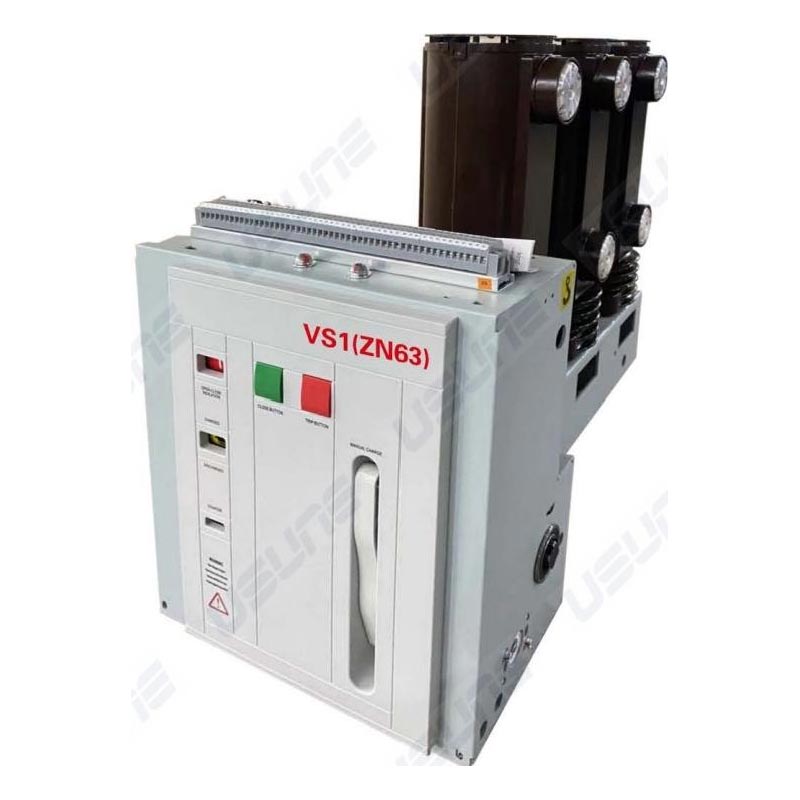

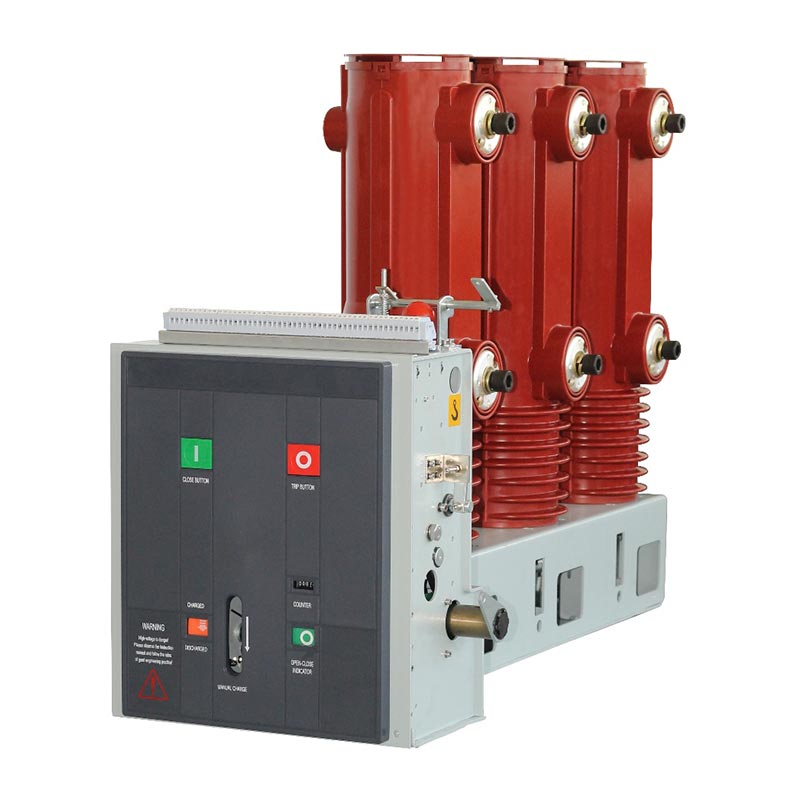

साइड माउन्ट गरिएको इनडोर भ्याकुम सर्किट ब्रेकर

Usune साइड माउन्टेड इनडोर भ्याकुम सर्किट ब्रेकर एक निश्चित उच्च-भोल्टेज स्विचगियर हो जुन मुख्य रूपमा फिक्स्डमा प्रयोग गरिन्छ। स्विचगियर। यो स्वतन्त्र रूपमा प्रयोग गर्न सकिन्छ वा रिंग नेटवर्क पावर आपूर्ति प्रणाली, बक्स-प्रकार ट्रान्सफर्मरहरूमा एकीकृत गर्न सकिन्छ। र विभिन्न गैर-मानक विद्युत आपूर्ति प्रणाली। यसको मुख्य फाइदा यसको भ्याकुम आर्क-निभाउने प्रविधिमा छ, पारम्परिक चाप निभाउने माध्यमबाट हुने प्रदूषण र क्षतिबाट बच्न, प्रभावकारी रूपमा विद्युत आपूर्ति सुधार गर्दै सुरक्षा र स्थिरता। यो उत्पादन स्वतन्त्र रूपमा विकसित र परिपक्व संग Usune को कारखाना द्वारा निर्मित छ उत्पादन प्रक्रियाहरू र कडा गुणस्तर नियन्त्रण, विभिन्न जटिल अन्तर्गत स्थिर र भरपर्दो सञ्चालन सुनिश्चित गर्दै सर्तहरू।

उत्पादन मानक र प्राधिकरण उत्पादन विश्वसनीयता र अनुपालन सुनिश्चित गर्न, Usune साइड माउन्ट इनडोर भ्याकुम सर्किट ब्रेकरले GB/T1984-2014 "उच्च भोल्टेज सर्किट ब्रेकरहरू", JB3855-1996 "3.6~40.5KV इनडोर हाई भोल्टेज भ्याकुम सर्किट ब्रेकरहरू", र DL/T403-2000 "12 ~ 40.5KV भ्याकुम सर्किट ब्रेकरहरू प्राविधिक सर्तहरू अर्डर गर्दै", र सान्दर्भिक आवश्यकताहरूको पालना गर्दछ। IEC62271-100:2008। प्रत्येक उत्पादनले कारखाना छोड्नु अघि कडा कारखाना निरीक्षण, र सबै प्राविधिकहरू पार गर्दछ प्यारामिटरहरूले डिजाइन आवश्यकताहरू पूरा गर्दछ, उत्पादनको गुणस्तरमा Usune को प्रतिबद्धता प्रदर्शन गर्दै र सुरक्षित प्रयोग सुनिश्चित गर्दै। प्रयोगकर्ताहरू।

परिचालन वातावरण र प्रयोज्यता

साइड माउन्ट गरिएको इनडोर भ्याकुम सर्किट ब्रेकर विभिन्न वातावरणमा अत्यधिक अनुकूलनीय छ र यसको लागि उपयुक्त छ। निम्न भित्री सञ्चालन अवस्था:

1. परिवेश तापमान: अधिकतम +40 ℃, न्यूनतम -15 ℃
2. परिवेश आर्द्रता: दैनिक औसत सापेक्षिक आर्द्रता ≤95%, मासिक औसत ≤90%; दैनिक औसत भाप दबाव ≤22×10⁻³MPa, मासिक औसत ≤1.8×10⁻³MPa
3. उचाई: 1000m भन्दा बढी छैन
4. भूकम्पको तीव्रता: 8 डिग्री भन्दा बढी छैन
5. वायुमण्डलीय वातावरण: महत्त्वपूर्ण धूलो, धुवाँ, संक्षारक र ज्वलनशील ग्याँसहरू, भापहरू, वा नुन स्प्रेबाट मुक्त प्रदूषण।

नोट: यदि वास्तविक परिचालन वातावरणले माथिको सामान्य आवश्यकताहरू भन्दा बढी छ भने, कृपया परामर्श गर्नुहोस् व्यावसायिक निर्माता Usune उपयुक्त उत्पादन समाधान अनुकूलित गर्न।

संरचना र कार्य

1. समग्र संरचना

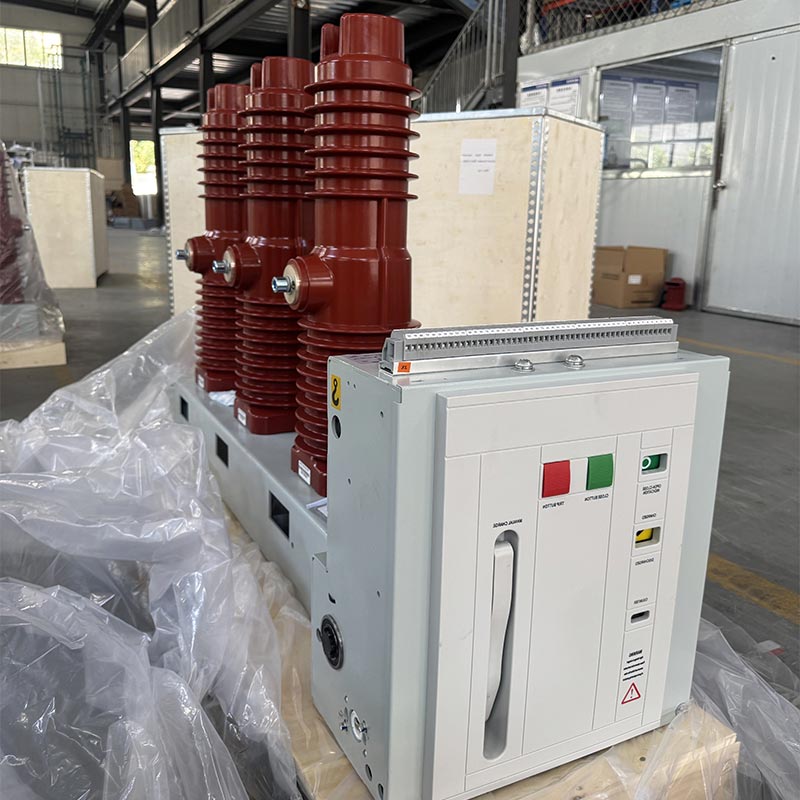

साइड माउन्ट गरिएको इनडोर भ्याकुम सर्किट ब्रेकरले अपरेटिङ मेकानिजमको अगाडि-देखि-पछाडि व्यवस्था अपनाउछ चाप बुझाउने कक्ष। मुख्य प्रवाहकीय सर्किट तीन-चरण फ्लोर-माउन्ट गरिएको प्रकार हो। भ्याकुम अवरोधक इपोक्सी राल एपीजी प्रक्रिया प्रयोग गरेर बनाइएको ट्यूबलर इन्सुलेट सिलिन्डर भित्र लामो समयसम्म स्थापित हुन्छ। यो उत्कृष्ट एन्टी-क्रिपेज प्रदर्शन प्रदान गर्दछ, अवरोधक सतहमा धुलो जम्मा गर्न उल्लेखनीय रूपमा कम गर्दै, बाह्य कारकहरूलाई यसको सञ्चालनलाई असर गर्नबाट रोक्न, र आर्द्र र आर्द्रतामा पनि उच्च इन्सुलेशन प्रदर्शन सुनिश्चित गर्दै भारी प्रदूषित वातावरण।

2. सञ्चालन संयन्त्र संरचना

अपरेटिङ मेकानिज्म एउटा प्लानर स्प्रिङ-सञ्चालित मेकानिज्म हो, जसले म्यानुअल र बिजुली ऊर्जा भण्डारणलाई समर्थन गर्दछ। द अपरेटिङ मोटर अवरोधक को अगाडि क्याबिनेट मा स्थापित छ। मन्त्रिपरिषद्लाई पाँच सभामा विभाजन गरिएको छ चार मध्यवर्ती विभाजनहरू द्वारा खाली ठाउँहरू, ऊर्जा भण्डारण, प्रसारण, ट्रिपिङ, र बफर कम्पोनेन्टहरू क्रमशः। उत्पादनले अवरोधक र सञ्चालन संयन्त्रलाई एकल डिजाइनमा एकीकृत गर्दछ, उच्च सुनिश्चित गर्दै मेकानिजमको परिचालन कार्यसम्पादन र अवरोधकको खोल्ने र बन्द गर्ने बीचको मिलानको डिग्री आवश्यकताहरु। यसले अनावश्यक मध्यवर्ती चरणहरू घटाउँछ, ऊर्जा खपत र आवाज कम गर्छ, र सुधार गर्दछ परिचालन विश्वसनीयता।

मुख्य निर्दिष्टीकरण र प्राविधिक प्यारामिटरहरू

स्थापना र कमीशनिंग

1. क्षतिको लागि सर्किट ब्रेकर जाँच गर्नुहोस्। यदि क्षतिग्रस्त छ भने, यसलाई तुरुन्तै प्रयोग गर्न बन्द गर्नुहोस्।
2. प्रदूषकहरू हटाउनुहोस् (विशेष गरी इन्सुलेट सतहबाट)। यातायातको समयमा उत्पन्न हुने प्रदूषकहरू वा भण्डारणले उत्पादनको इन्सुलेशन प्रदर्शनलाई असर गर्न सक्छ।
3. ऊर्जा भण्डारण गर्न र आवश्यकता अनुसार बन्द/खोल्ने कार्यहरू गर्न म्यानुअल रूपमा सर्किट ब्रेकर सञ्चालन गर्नुहोस्, ऊर्जा भण्डारण स्थिति र बन्द/खोल्ने स्थिति सूचकहरू सामान्य छन् कि छैनन् भनी अवलोकन गर्दै।
4. उर्जा भण्डारण गर्न सर्किट ब्रेकर सञ्चालन गर्नुहोस् र अपरेटिङ पावर प्रयोग गरी बन्द/खोल्ने कार्यहरू गर्नुहोस् आपूर्ति, ऊर्जा भण्डारण स्थिति र स्थिति सूचकहरू सामान्य छन् कि छैन जाँच गर्दै।

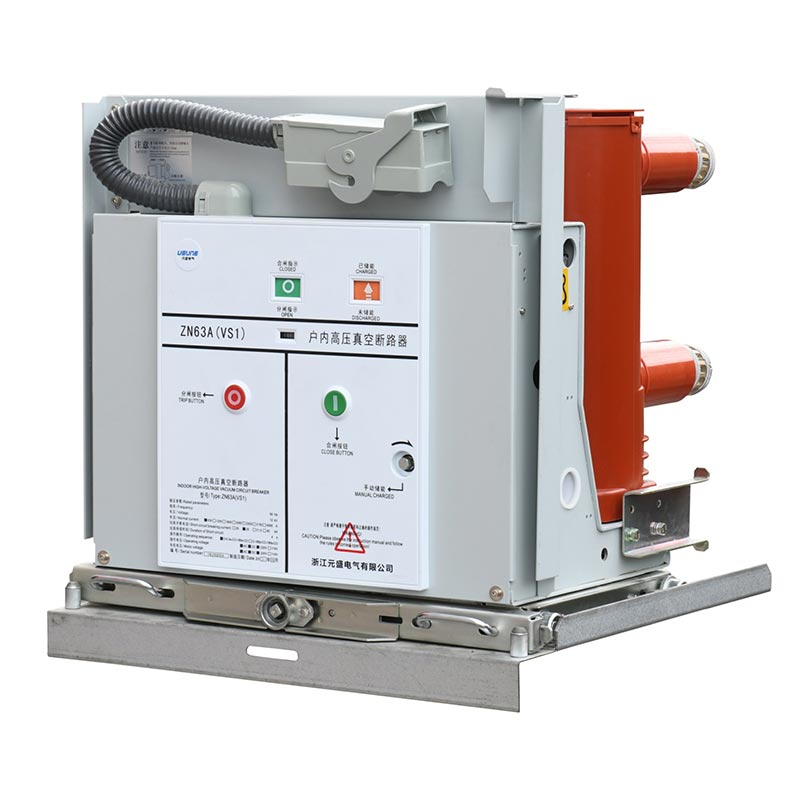

5. ह्यान्डकार्ट-प्रकारको सर्किट ब्रेकरको सञ्चालन: पुश होलमा पुश ह्यान्डल घुसाउनुहोस्, घडीको दिशामा घुमाउनुहोस् 300±3mm को कुल पुश स्ट्रोकको साथ फिर्ता लिनको लागि अग्रिम र घडीको विपरीत दिशामा; खुला स्थितिमा, सजिलै यसलाई सार्नुहोस् काम गर्ने वा परीक्षण स्थितिमा, ह्यान्डललाई मध्यम गतिमा ३० पटक घुमाउँदै "क्लिक" आवाज नसुनेसम्म, यो स्थितिमा रहेको संकेत गर्दै (पुश मेकानिजमलाई हानी हुनबाट बच्न अत्यधिक बल प्रयोग नगर्नुहोस्)। यस समयमा, द सम्बन्धित स्थिति सूचकहरू (S8, S9) सक्रिय हुनेछन्।

नोट: क्लोजिङ इन्टरलकिङ यन्त्र प्रयोग गर्दा, इन्टरलकिङ सर्किट पावर सप्लाई अनलक गर्न जोडिएको हुनुपर्छ। बन्द गर्नु अघि; अनप्याक गर्दा, सर्किट ब्रेकर कुहिनो फहराउँदै, प्याकेजिङ आवश्यकताहरू अनुसार सञ्चालन गर्नुहोस् गम्भीर प्रभाव र कम्पनबाट बच्न, तल्लो बाहिर जाने हात लोड अन्तर्गत छ भनेर सुनिश्चित गर्न; को रूपमा उठाउने उपकरण हटाउनुहोस् यसलाई क्याबिनेटमा राख्नु अघि आवश्यक छ।

वास्तविक संसारको आवेदन केस स्टडी

केस: दक्षिण चीनको एक ठूलो औद्योगिक पार्कले 50 Usune साइड-माउन्टेड इनडोर भ्याकुम सर्किट ब्रेकरहरू (मोडेल) खरिद गर्यो VS1-12/1250-25) यसको उत्पादन कार्यशाला शक्ति वितरण प्रणालीको लागि। पार्क मा बहु उत्पादन लाइनहरु सञ्चालन वैकल्पिक रूपमा, सर्ट-सर्किट वर्तमान अवरोधमा बारम्बार पावर स्विचिङ र उच्च विश्वसनीयता आवश्यक छ। देखि 2024 मा स्थापना र कमीशनिंग, उत्पादनहरू विफलता बिना लगातार 12 महिनाको लागि स्थिर रूपमा सञ्चालन भएको छ, प्रभावकारी रूपमा पावर प्रणालीको सुरक्षा र नियन्त्रण, उपकरण डाउनटाइम घटाउने, र पार्कको सुधार उत्पादन दक्षता। एक स्थानीय चिनियाँ आपूर्तिकर्ताको रूपमा, Usune पूर्ण साइटमा स्थापना मार्गदर्शन र प्रदान गरियो बिक्री पछि मर्मत सेवाहरू, ग्राहकबाट उच्च प्रशंसा कमाई।

FAQ

Q1: के हुन्छ यदि सर्किट ब्रेकरको वास्तविक अपरेटिङ वातावरण सामान्य आवश्यकताहरू भन्दा बढी छ?

A1: यदि परिवेशको तापमान, आर्द्रता, उचाई, आदि, सामान्य आवश्यकताहरू भन्दा बढी छ भने, कृपया सम्पर्क गर्नुहोस्। निर्माता, Usune, तुरुन्तै। एक पेशेवर प्राविधिक टोलीले साइटमा सर्वेक्षण सञ्चालन गर्नेछ र अनुकूलन गर्नेछ उत्पादन समाधान विशेष अन्तर्गत सर्किट ब्रेकर को स्थिर सञ्चालन सुनिश्चित गर्न विशेष वातावरणमा अनुकूलित सर्तहरू। एक जिम्मेवार आपूर्तिकर्ताको रूपमा, Usune प्रत्येक ग्राहकको लागि व्यक्तिगत समाधान प्रदान गर्न प्रतिबद्ध छ।

Q2: कसरी Usune साइड माउन्ट इनडोर भ्याकुम सर्किट ब्रेकर यसको सेवा जीवन विस्तार गर्न को लागी कायम गर्ने?

A2: नियमित मर्मतमा मुख्यतया तीनवटा बिन्दुहरू समावेश हुन्छन्: पहिलो, फोहोर रोक्न इन्सुलेशन सतहलाई नियमित रूपमा सफा गर्नुहोस्। इन्सुलेशन प्रदर्शन को असर देखि संचय; दोस्रो, नियमित रूपमा ऊर्जा भण्डारण स्थिति जाँच गर्नुहोस्, खोल्ने/बन्द हुने संकेतकहरू, र तारहरू ढिलोपन वा क्षति नभएको सुनिश्चित गर्नका लागि; तेस्रो, म्यानुअल र इलेक्ट्रिक आचरण सञ्चालन संयन्त्रको लचिलोपन र विश्वसनीयता जाँच गर्न प्रत्येक 6 महिनामा सञ्चालन परीक्षणहरू। साथै, द कारखानाले प्रयोगकर्ताहरूलाई उत्पादन कायम राख्न मद्दत गर्नको लागि विस्तृत मर्मत पुस्तिका र बिक्री पछि मार्गदर्शन प्रदान गर्दछ वैज्ञानिक रूपमा।
