उच्च भोल्टेज डिस्कनेक्टर

Usune GW8 र GW13 श्रृंखला उच्च भोल्टेज विच्छेदन ट्रान्सफर्मर तटस्थ ग्राउन्डिङ प्रणालीका लागि बाहिरी उच्च भोल्टेज हो विद्युतीय उपकरणहरू विशेष रूपमा ट्रान्सफर्मर तटस्थ बिन्दु ग्राउन्डिङ प्रणालीहरूको लागि डिजाइन गरिएको। 50Hz/60Hz AC को लागि उपयुक्त प्रणालीहरू, तिनीहरू 40.5kV, 72kV, र 110kV भोल्टेज विशिष्टताहरूमा उपलब्ध छन्। तिनीहरूको मुख्य कार्य सुरक्षित रूपमा स्विच गर्न हो ट्रान्सफर्मर तटस्थ बिन्दु जडान अवस्था नो-लोड अवस्थाहरूमा, पावरको लागि सुरक्षा आवश्यकताहरू पूरा गर्दै प्रणाली सञ्चालन मोड स्विचन र उपकरण मर्मत।

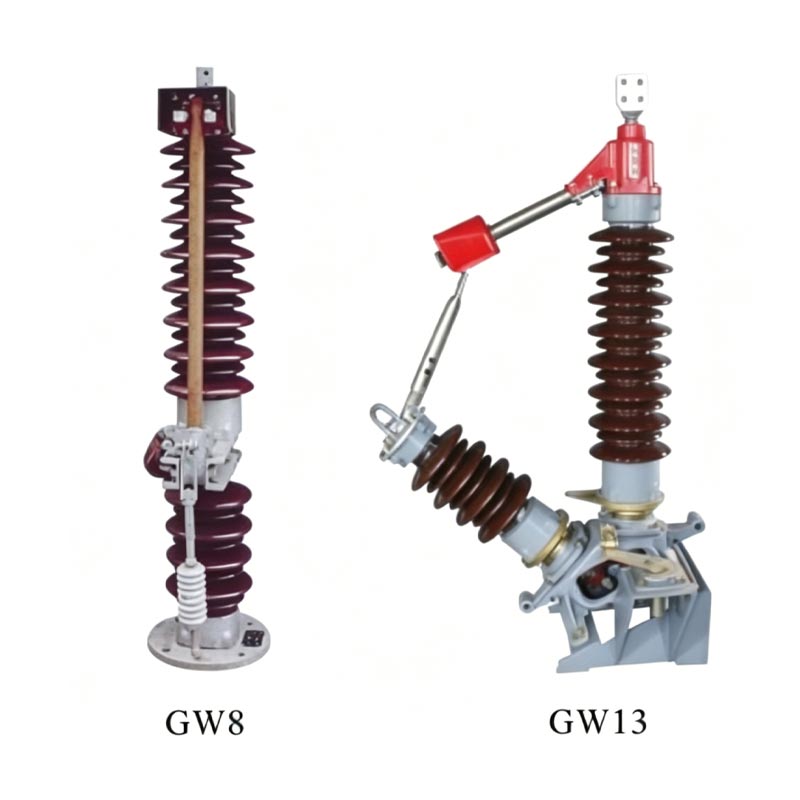

उत्पादन मोडेल र सञ्चालन संयन्त्र

1. GW8 शृङ्खला: CJ-प्रकारको इलेक्ट्रिक अपरेटिङ मेकानिजम वा CS8-प्रकार म्यानुअल अपरेटिङ मेकानिजमसँग सुसज्जित गर्न सकिन्छ, परम्परागत सबस्टेशनहरूमा तटस्थ बिन्दु ग्राउन्डिङ परिदृश्यहरूको लागि उपयुक्त।

2. GW13 श्रृंखला: CJ-प्रकारको इलेक्ट्रिक अपरेटिङ मेकानिज्म वा CS14-प्रकार म्यानुअल अपरेटिङसँग सुसज्जित गर्न सकिन्छ। संयन्त्र, अधिक लचिलो सञ्चालन र उच्च विश्वसनीयता प्रदान।

उत्पादन संरचना

GW8 र GW13 श्रृंखला उच्च भोल्टेज ट्रान्सफर्मर तटस्थ ग्राउन्डिङ प्रणालीहरूको लागि विच्छेदन एकल-ध्रुव अपनाउँछ। संरचना, मुख्यतया एक ध्रुव शरीर र एक सञ्चालन संयन्त्र मिलेर बनेको छ।

1. पोल बडी

आधार, पोस्ट इन्सुलेटर, प्रवाहकीय हात, सम्पर्कहरू, आदि समावेश गर्दछ। पोस्ट इन्सुलेटरले भरपर्दो बिजुली प्रदान गर्दछ। इन्सुलेशन, प्रवाहकीय हात र सम्पर्कहरू मुख्य प्रवाहकीय सर्किट बनाउँछ, र आधार स्थिर सुनिश्चित गर्दछ स्थापना।

2. सञ्चालन संयन्त्र

जडानकर्ताको खोल्ने र बन्द गर्ने कार्यलाई महसुस गर्दै कन्डक्टिभ हातलाई लिङ्केज मार्फत घुमाउन ड्राइभ गर्दछ। स्विच। सटीक स्थिति र स्थिर अपरेशनले खोल्ने पछि स्पष्ट र भरपर्दो विच्छेदन सुनिश्चित गर्दछ।

उत्पादन सुविधाहरू र लाभहरू

1. उच्च सुरक्षा प्रदर्शन

उत्कृष्ट इन्सुलेशन शक्ति र उच्च गुणस्तरको इन्सुलेशन सामग्री र सटीक सम्पर्क डिजाइन प्रयोग गर्दछ चाप बुझाउने प्रदर्शन, सुरक्षित नो-लोड स्विचिङ सुनिश्चित गर्दै।

2. लचिलो सञ्चालन

दुबै इलेक्ट्रिक र म्यानुअल अपरेशन मोडहरू समर्थन गर्दछ, स्वचालित नियन्त्रण र साइटमा म्यानुअल अपरेशनमा अनुकूलन विभिन्न परिदृश्यहरूको आवश्यकता।

3. बलियो वातावरणीय अनुकूलन क्षमता

बाहिरी प्रयोगको लागि विशेष गरी डिजाइन गरिएको, उच्च र कम तापमान, आर्द्रता, जंग र प्रदूषण प्रतिरोधी, विभिन्न कठोर बाहिरी वातावरणको लागि उपयुक्त।

4. स्थिर र भरपर्दो सञ्चालन

कडा सामग्री चयन र प्रक्रिया नियन्त्रण, एक व्यापक गुणस्तर व्यवस्थापन प्रणाली संग मिलेर, परिणाम a कम विफलता दर र दीर्घकालीन स्थिर सञ्चालन।

5. सरल संरचना र सुविधाजनक रखरखाव

कम्प्याक्ट संरचना, सजिलो स्थापना र मर्मतसम्भार, प्रभावकारी रूपमा पछिको सञ्चालन र मर्मतसम्भारलाई कम गर्दै लागत।

आवेदन मुद्दा

केस 1: पूर्वी चीनमा 220kV शहरी सबस्टेशन

पूर्वी चीनको एक 220kV सहरी केन्द्रीय सबस्टेशनले ट्रान्सफर्मरको लागि Usune GW8-110kV उच्च भोल्टेज डिस्कनेक्टर प्रयोग गर्दछ। यसको मुख्य ट्रान्सफर्मरको लागि तटस्थ ग्राउन्डिङ प्रणाली। यो सबस्टेसन सहरमा बिजुली आपूर्तिको लागि जिम्मेवार छ केन्द्र, अत्यधिक उच्च उपकरण विश्वसनीयता र सुरक्षा आवश्यक छ। 2022 मा यसको कमीशन पछि, उपकरण हजारौं तटस्थ बिन्दु स्विचिङ कार्यहरू सफलतापूर्वक पूरा गरेको छ। वार्षिक मर्मत र ग्रिडको समयमा सञ्चालन मोड समायोजन, यसको लचिलो सञ्चालन र विश्वसनीय सम्पर्क प्रदर्शन प्रभावकारी रूपमा सुनिश्चित गरेको छ मर्मत कर्मचारीहरूको व्यक्तिगत सुरक्षा र पावर ग्रिडको स्थिर सञ्चालन।

केस स्टडी २: नर्थवेस्ट विन्ड फार्म सबस्टेशन

उत्तरपश्चिम चीनको एउटा ठूलो विन्ड फार्म सबस्टेशनले ट्रान्सफर्मर न्यूट्रल ग्राउन्डिङ प्रणालीको लागि Usune GW13-72kV उच्च भोल्टेज विच्छेदहरू चयन गर्यो। यस क्षेत्रमा कठोर प्राकृतिक अवस्थाहरू छन्, ठूलो तापमान भिन्नताहरू, बलियो हावाहरू र बालुवा आँधी, र उच्च उचाइ। GW13 श्रृंखला उत्पादनहरू, तिनीहरूको उत्कृष्ट बाहिरी अनुकूलनता र जंग संग प्रतिरोध, तीन वर्ष भन्दा बढीको लागि स्थिर रूपमा सञ्चालन गर्दै आएको छ, प्रभावकारी रूपमा पवन फार्म ट्रान्सफर्मरसँग सहयोग गर्दै पवन ऊर्जा उत्पादनको सुरक्षित र स्थिर सञ्चालन सुनिश्चित गर्न तटस्थ बिन्दु ग्राउन्डिङ संरक्षण प्रणाली प्रणाली र बिजुलीको सहज ग्रिड जडान।

मुख्य प्राविधिक प्यारामिटरहरू

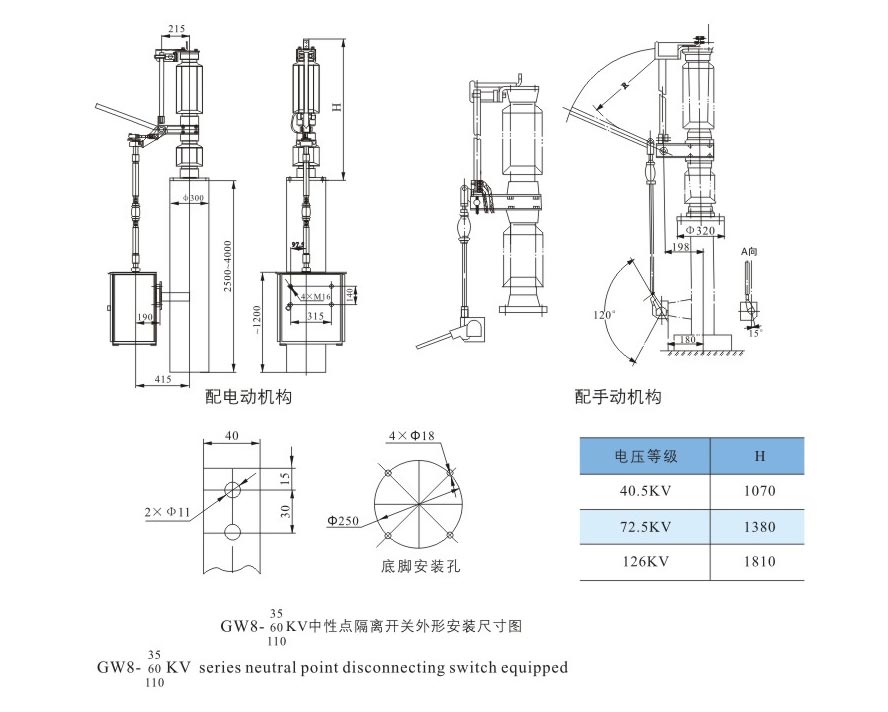

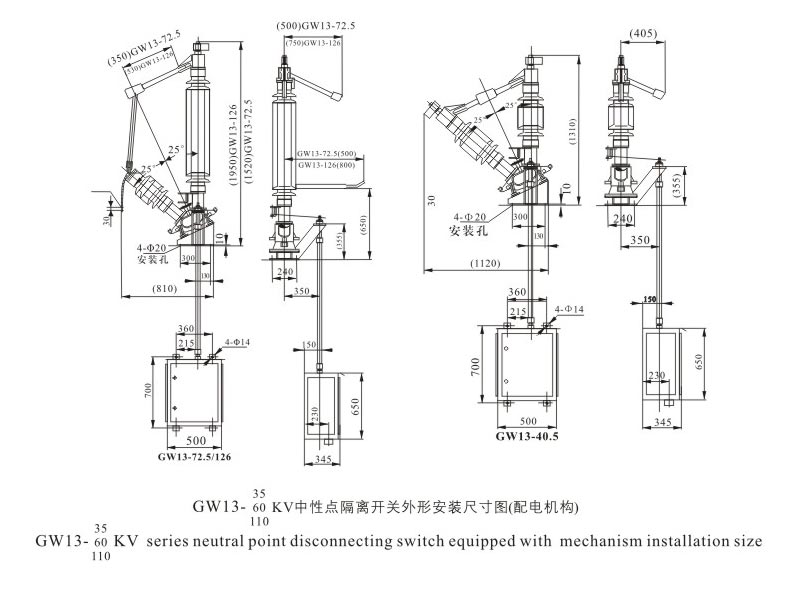

बाहिरी आयामहरू

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

FAQ

Q1: Usune GW8 र GW13 श्रृंखला तटस्थ बिन्दु विच्छेद स्विचहरू बीचको मुख्य भिन्नताहरू के हुन्?

A: मूल भिन्नता मिल्दो सञ्चालन संयन्त्र र केही संरचनात्मक डिजाइनहरूमा निहित छ। GW8 श्रृंखला छ CJ-प्रकारको इलेक्ट्रिक मेकानिज्म वा CS8-प्रकारको म्यानुअल मेकानिज्मसँग सुसज्जित; GW13 श्रृंखला एक संग सुसज्जित छ CJ-प्रकारको विद्युतीय संयन्त्र वा CS14-प्रकारको म्यानुअल मेकानिज्म। संरचनात्मक रूपमा, यसले एक अनुकूलित घुमाउने सम्पर्क सुविधा दिन्छ डिजाइन, परिष्कृत स्व-सफाई क्षमताहरू र कठोर बाहिरी वातावरणको लागि राम्रो उपयुक्तता प्रदान गर्दै।

Q2: Usune तटस्थ ग्राउन्डिङ डिस्कनेक्ट स्विचहरू उच्च-उचाइ र उच्च-तापमान क्षेत्रहरूमा प्रयोग गर्न सकिन्छ?

A: हो। यो शृङ्खला विशेष गरी बाहिरी प्रयोगको लागि डिजाइन गरिएको हो, बलियो वातावरणीय अनुकूलन क्षमताको साथ। सञ्चालन गर्न सक्छ सामान्यतया उचाइमा ≤1000m (उच्च उचाइहरू अनुकूलित गर्न सकिन्छ) र -40℃ देखि +40℃ सम्मको तापक्रममा। यो उत्कृष्ट आर्द्रता प्रतिरोध, प्रदूषण प्रतिरोध, र जंग प्रतिरोध छ। विशेष विरोधी जंग र विरोधी आइसिङ उपचार प्रयोगकर्ता आवश्यकताहरु अनुसार प्रदान गर्न सकिन्छ।

निष्कर्ष

Usune GW8 र GW13 श्रृंखला ट्रान्सफर्मरहरू (ट्रान्सफर्मर तटस्थ ग्राउन्डिङ प्रणालीको लागि उच्च भोल्टेज डिस्कनेक्ट) हुन्। उन्नत प्रविधि, भरपर्दो गुणस्तर, र उत्कृष्ट प्रदर्शन एकीकृत उच्च गुणस्तर उत्पादनहरू। को रूपमा ए चीन मा पेशेवर निर्माता र आपूर्तिकर्ता, Usune सधैं गुणस्तर को सिद्धान्त पालन गर्दछ र विश्वव्यापी रूपमा सुरक्षित, भरपर्दो र कुशल उच्च भोल्टेज विद्युतीय उपकरण समाधानहरू उपलब्ध गराउने ग्राहकको प्रमुख पावर प्रणाली ग्राहकहरु। तिनीहरू मध्ये, तटस्थ बिन्दु ग्राउन्डिङ विच्छेदन स्विच उत्पादनहरू व्यापक प्राप्त भएको छ उनीहरूको समृद्ध व्यावहारिक अनुप्रयोग अनुभव र पावर उद्योगका ग्राहकहरूबाट मान्यता र विश्वास व्यापक बिक्री पछि सेवा।
