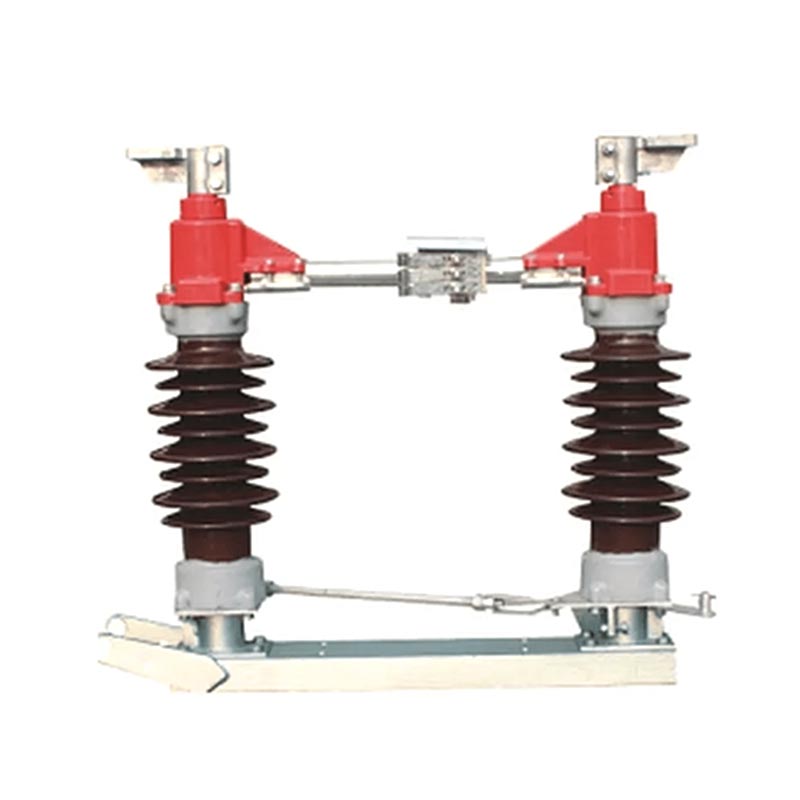

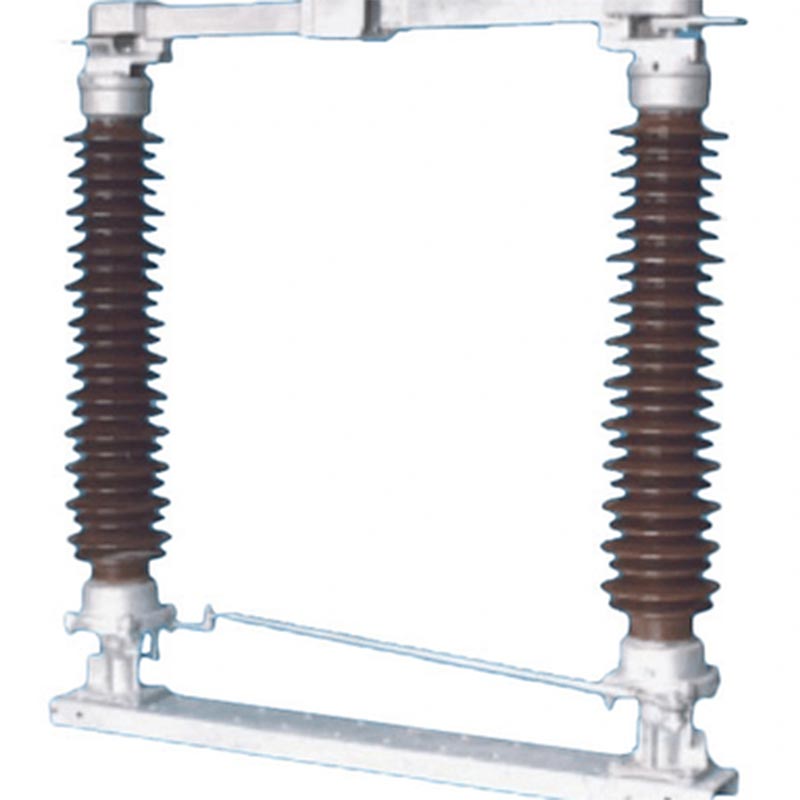

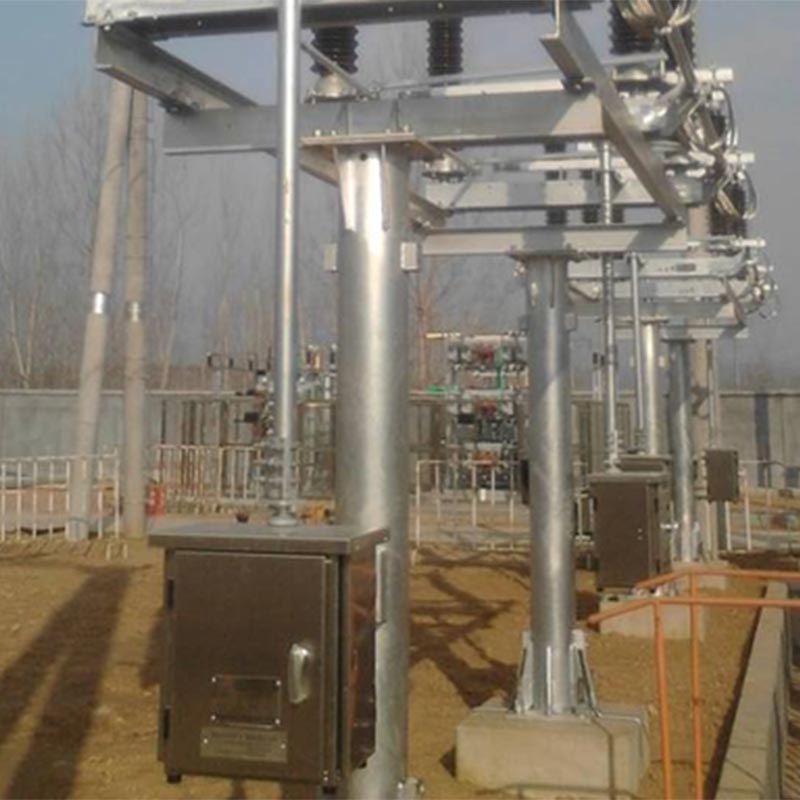

आइसोलेशन स्विच आउटडोर म्यानुअल मोटराइज्ड

आइसोलेशन स्विच आउटडोर म्यानुअल मोटराइज्ड Usune को एक मुख्य उत्पादन हो, विशेष गरी आउटडोर एसी को लागी डिजाइन गरिएको। 50Hz को रेटेड फ्रिक्वेन्सी र 35kV ~ 170kV को एक मूल्याङ्कन भोल्टेज संग सर्किट। यो उपकरण को लागि एक प्रमुख टुक्रा छ पावर प्रणालीहरूको सुरक्षित र स्थिर सञ्चालन सुनिश्चित गर्दै र यस श्रृंखलाको लागि आधारभूत एकाइको रूपमा पनि सेवा गर्न सक्छ व्युत्पन्न उत्पादनहरू। उत्पादनहरु IEC 62271-102 "उच्च भोल्टेज एसी को सख्त अनुसार निर्मित छन् स्विच र ग्राउन्डिङ स्विचहरू विच्छेद गर्नुहोस्" र IEC 60694 "उच्च भोल्टेज स्विचगियरको लागि सामान्य प्राविधिक अवस्थाहरू र नियन्त्रण गियर," व्यावसायिक विशेषज्ञता र उत्पादन विश्वसनीयता सुनिश्चित गर्दै।

तेर्सो रोटरी स्विचिङ संरचनाको विशेषता रहेको, यो स्विचले उच्च इन्सुलेशन स्तर, बलियो प्रदूषणको गर्व गर्दछ प्रतिरोध, स्थिर मेकानिकल प्रदर्शन, र सुविधाजनक स्थापना र रखरखाव। यसले दुबै म्यानुअल र समर्थन गर्दछ बिजुली सञ्चालन र आवश्यकता अनुसार ग्राउन्डिङ स्विच संग कन्फिगर गर्न सकिन्छ। यो कठोर आउटडोर को लागी अनुकूलन योग्य छ उच्च उचाइ, कम तापक्रम, र भारी प्रदूषण जस्ता वातावरण। एक भरपर्दो आपूर्तिकर्ताको रूपमा, Usune कडाईका साथ अन्तर्राष्ट्रिय मापदण्डहरूको पालना गर्दछ र ग्राहकहरूलाई उच्च-गुणवत्ता प्रदान गर्न उत्पादनको गुणस्तरलाई कडाइका साथ नियन्त्रण गर्दछ, सुरक्षित, र टिकाऊ डिस्कनेक्ट स्विचहरू।

कोर अनुप्रयोग परिदृश्यहरू

आउटडोर म्यानुअल मोटराइज्ड आइसोलेशन स्विच आउटडोर पावर ट्रान्समिशन र वितरण प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ। पावर ग्रिड, औद्योगिक र खानी उद्यम, शहरी निर्माण, र नयाँ ऊर्जा ऊर्जा उत्पादन मा। यो छ बारम्बार पावर आइसोलेसन र सुरक्षा मर्मत आवश्यक पर्ने अनुप्रयोगहरूको लागि उपयुक्त, र विशेष गरी राम्रोसँग उपयुक्त छ कठोर बाहिरी वातावरणको लागि, प्रभावकारी रूपमा विद्युत आपूर्तिको निरन्तरता र सुरक्षा सुनिश्चित गर्दै।

उत्पादन कोर प्यारामिटरहरू

उत्पादनले उत्कृष्ट प्राविधिक कार्यसम्पादनलाई समेट्छ र विभिन्न विनिर्देशहरू समावेश गर्दछ। यसको मूल मापदण्डहरू हुन् निम्नानुसार:
- रेटेड भोल्टेज: 35kV ~ 170kV
- मूल्याङ्कन गरिएको वर्तमान: 630A ~ 2500A
- मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध: 20kA/s~50kA/s
- मूल्याङ्कन गरिएको शिखर वर्तमान प्रतिरोध: 50kA~125kA
- मुख्य सर्किट प्रतिरोध: ≤125μΩ (मोडेलको आधारमा भिन्न हुन्छ)
- एक मिनेट पावर फ्रिक्वेन्सी विदस्ट्यान्ड भोल्टेज: 80kV ~ 200kV
- लाइटनिङ इम्पल्स विदस्ट्यान्ड भोल्टेज: 115kV ~ 860kV (मोडेल र ग्राउन्डिङ स्विचको आधारमा भिन्न हुन्छ)
- सञ्चालन संयन्त्र: म्यानुअल (CS11, CS17D, CS14G श्रृंखला) वा इलेक्ट्रिक (CJ2 प्रकार)

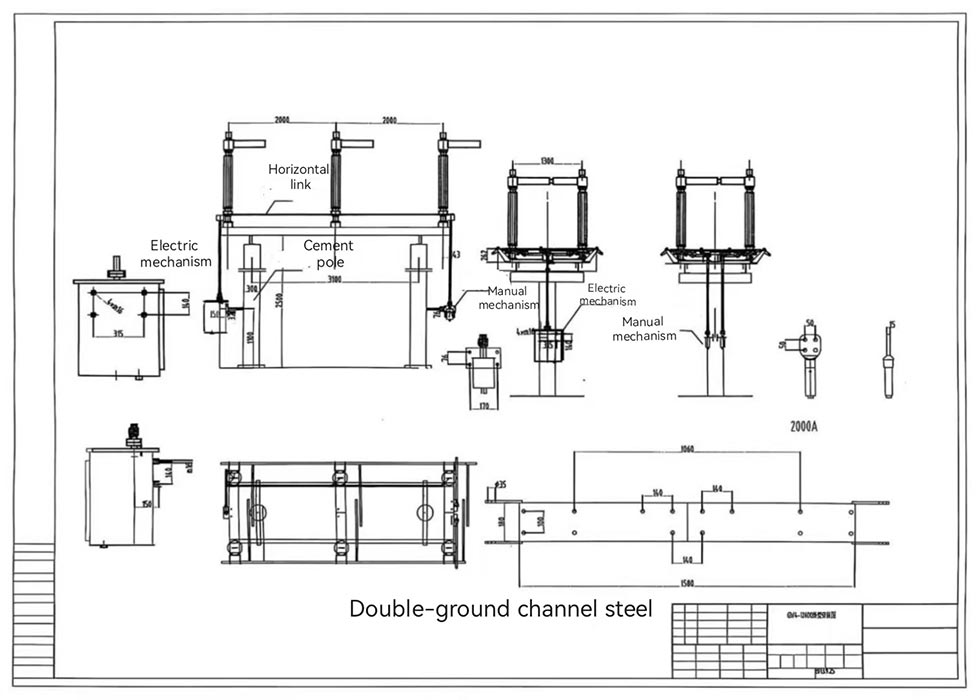

उत्पादन मुख्य संरचना

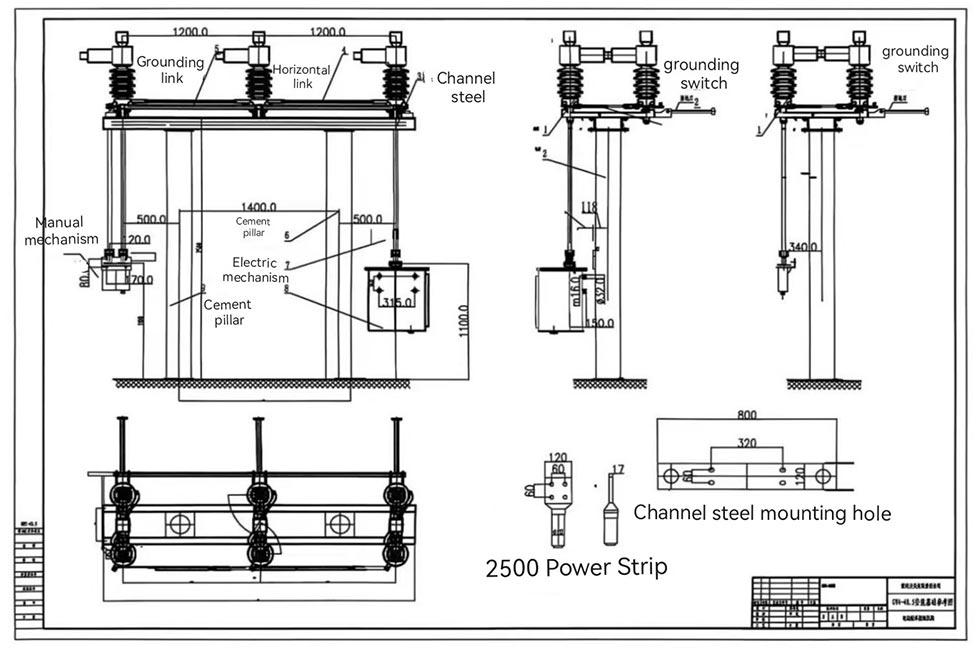

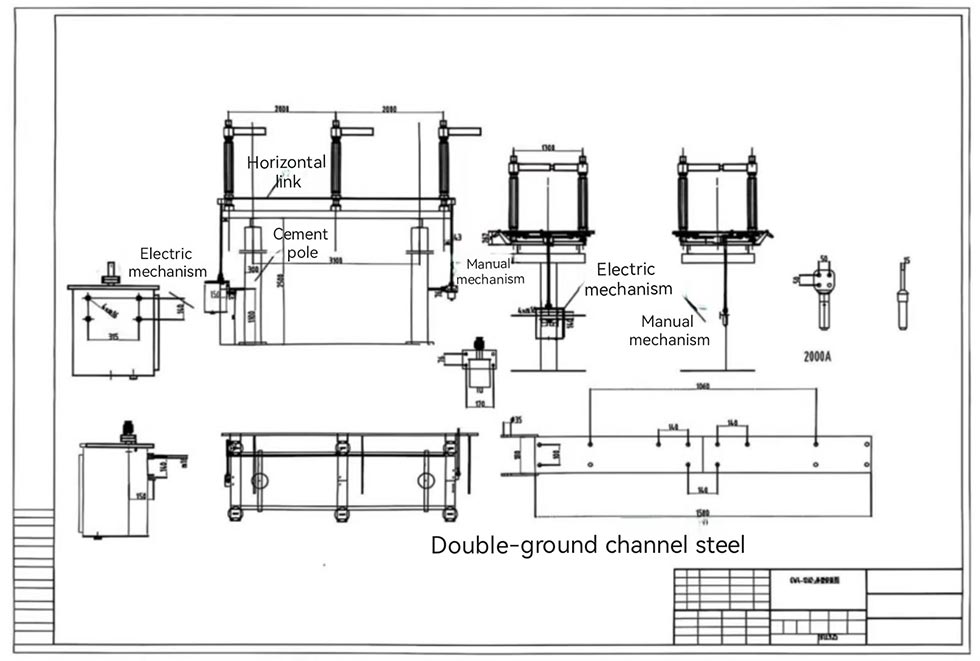

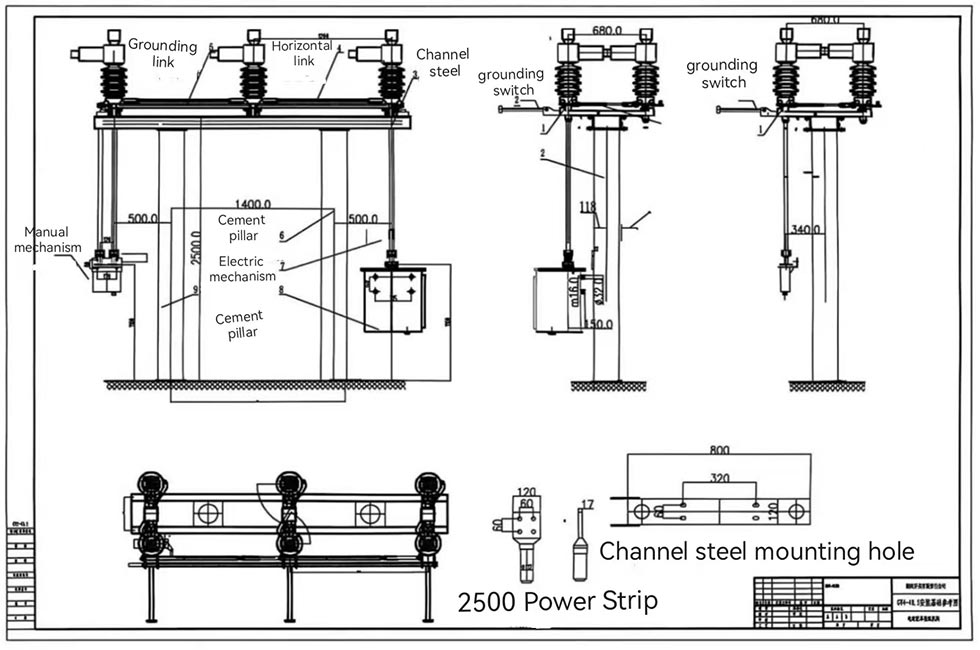

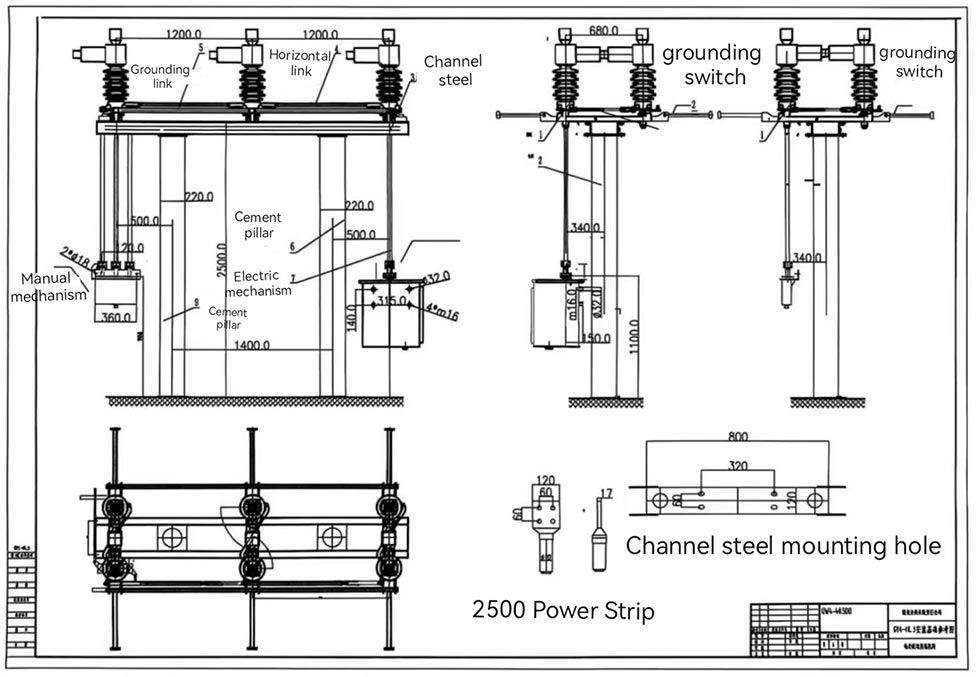

आइसोलेशन स्विच आउटडोर म्यानुअल मोटराइज्डले डबल-पोस्ट ह्यान्डशेक संरचना प्रयोग गर्दछ। प्रत्येक चरणमा आधार हुन्छ, पोस्ट इन्सुलेटरहरू, बाहिर जाने टर्मिनलहरू, र सम्पर्कहरू। दुई पोस्ट इन्सुलेटरहरू एकअर्कासँग समानान्तर माउन्ट गरिएका छन् आधारको दुबै छेउमा र आधारको लम्बवत सिटहरू। मुख्य प्रवाहकीय भाग लगभग घुमाउँछ पोस्ट इन्सुलेटरहरूसँग 90°। बीचको सम्पर्कमा एक स्व-सफाई घुम्ने संरचना छ, जसले धुलो हटाउँछ र खोल्ने र बन्द गर्दा सम्पर्कबाट फोहोर, विश्वसनीय सम्पर्क सुनिश्चित गर्दै। घुमाउने भागहरूले सील अपनाउँछ, मर्मत-मुक्त डिजाइन, र प्रसारण कम्पोनेन्टहरूले स्टेनलेस स्टील पिन र मोलिब्डेनम प्रयोग गर्दछ। डाइसल्फाइड युक्त नायलन बुशिंगहरू, जुन जंग-प्रतिरोधी र खिया-रहित हुन्छन्।

मुख्य उत्पादन सुविधाहरू

1. उच्च विश्वसनीयता

सम्पर्क औंलाहरूले नयाँ प्रकारको उच्च-शक्ति, उच्च-चालकता, र उच्च-लोच सामग्री प्रयोग गर्दछ। तिनीहरू भर पर्छन् सम्पर्कहरू क्ल्याम्प गर्न तिनीहरूको आफ्नै लोच, वसन्त क्षरण र तातो एनिलिङको कारणले गर्दा सम्पर्क विफलताबाट बच्न। यो प्रवाहकीय घटक संरचनाले राष्ट्रिय उपयोगिता मोडेल पेटेन्ट प्राप्त गरेको छ।

2. कठोर वातावरण अनुकूलता

उचाइमा अनुकूलनीय ≤2000m, परिवेशको तापमान -40℃ देखि +40℃, हावाको गति ≤34m/s, र भूकम्पको तीव्रता ≤8 डिग्री। Creepage दूरीले GB/T5582 को कक्षा III वा IV आवश्यकताहरू पूरा गर्दछ। प्रदूषण र बलियो प्रतिरोध आइसिङ (बरफ मोटाई ≤10mm)।

3. दोहोरो अपरेशन मोडहरू

दुबै म्यानुअल र इलेक्ट्रिक अपरेशनलाई समर्थन गर्दछ, आवश्यकता अनुसार चयन गर्न मिल्छ। म्यानुअल संयन्त्र सञ्चालन गर्न सजिलो छ, जबकि बिजुली मेकानिजम (CJ2 प्रकार) AC मोटर द्वारा रिडक्सन गियर मार्फत संचालित हुन्छ, उच्च दक्षता प्रदान गर्दछ र श्रम बचत प्रदर्शन।

4. सुरक्षा इन्टरलक

ग्राउन्डिङ स्विचसँग सुसज्जित हुँदा, मुख्य प्रवाहकीय सर्किट र ग्राउन्डिङ स्विच भरपर्दो हुन्छ इन्टरलक गरिएको, मुख्य सर्किट बन्द हुँदा ग्राउन्डिङ स्विच बन्द नहुने सुनिश्चित गर्दै, र यसको विपरित, आकस्मिक सञ्चालन रोक्न।

5. सुविधाजनक स्थापना र मर्मतसम्भार

फेज-टू-फेज र ठाडो जडान गर्ने रडहरूले क्ल्याम्पिङ संरचना अपनाउने, पिनको आवश्यकता हटाएर र वेल्डिंग, उच्च स्थापना दक्षता को परिणामस्वरूप। घुमाउने भागहरू मर्मत-मुक्त छन्, दिनचर्यालाई सरल बनाउने निरीक्षण र मर्मतसम्भार, दीर्घकालीन परिचालन लागत कम गर्दै।

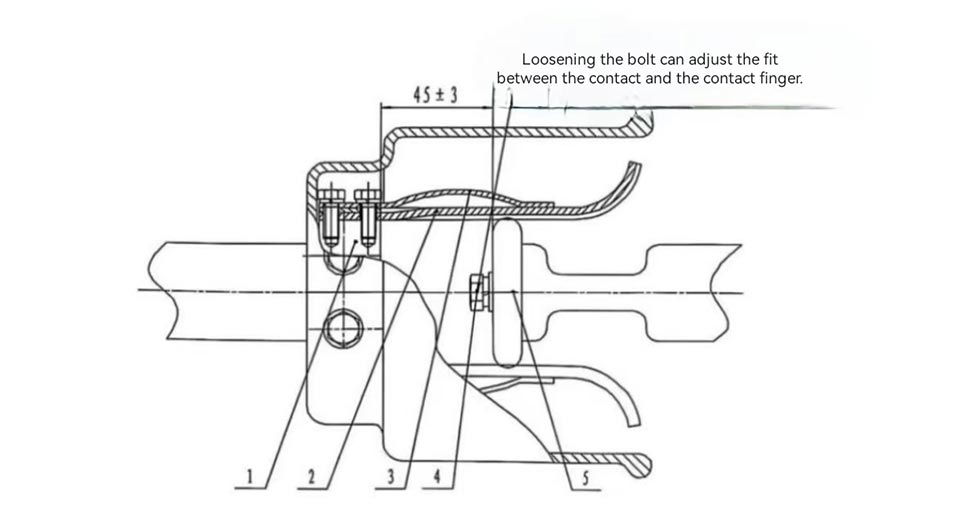

1. औंला स्पर्श आधार
2. औंला स्पर्श
3. चुम्बकीय लक प्लेट
४. बोल्ट
5. सम्पर्क गर्नुहोस्
चित्र २ प्रमुख विद्युतीय सम्पर्क बिन्दुहरूको योजनाबद्ध रेखाचित्र

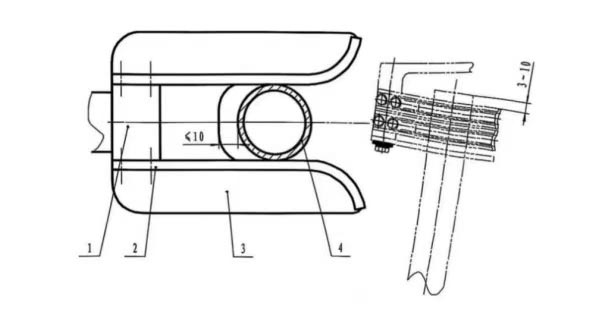

1. ग्राउन्ड चक्कु स्थिर सम्पर्क टाउको
2. सम्पर्क औंला
3. स्थिति प्लेट
4. ग्राउन्ड चक्कु ट्यूब
चित्र 3 ग्राउन्डिङ ट्यूब र स्थिति प्लेट को स्थिति को योजनाबद्ध रेखाचित्र

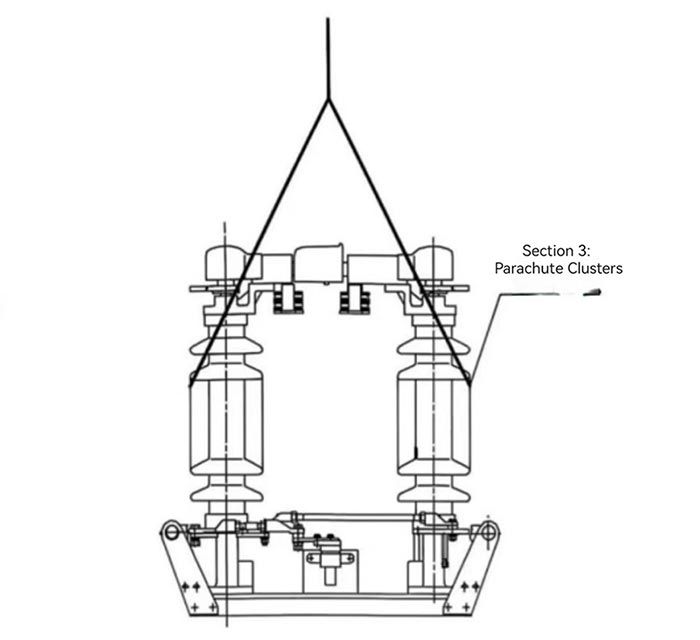

चित्र 4 उठाउने रेखाचित्र

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

वास्तविक संसार आवेदन मामला

केस स्टडी: पश्चिमी चीनमा उच्च-उचाई पावर ग्रिड परियोजना

पश्चिमी चीनको एक पावर ग्रिड कम्पनीले ११० केभी प्रसारण लाइनको स्तरोन्नति आयोजना गरिरहेको छ । मा स्थित छ 1800m को उचाइ, परियोजना को औसत वार्षिक तापमान -15 ℃ देखि 25 ℃ को अनुभव गर्दछ, लगातार तेज हावा, र जाडोमा भारी हिमपात। परियोजनाले Usune GW4(A)-126(D)(W)/1250 डिस्कनेक्ट गर्ने स्विचहरू (CJ2 ले सुसज्जित) चयन गरेको छ। इलेक्ट्रिक अपरेटिङ मेकानिजम र ग्राउन्डिङ स्विचहरू)। विगत तीन वर्षमा, उत्पादनले प्रदर्शन गरेको छ उत्कृष्ट वातावरणीय अनुकूलनता, कुनै इन्सुलेटर क्षति वा सम्पर्क ओभरहेटिंग बिना। खोल्ने र बन्द गर्ने सञ्चालनहरू सहज छन्, र यो अझै पनि जाडोमा 8mm बरफ जम्मा भएमा पनि सामान्य रूपमा सञ्चालन गर्न सक्छ, सुनिश्चित गर्दै स्थिर पावर ग्रिड सञ्चालन। निर्माताको रूपमा, Usune ले साइटमा स्थापना मार्गदर्शन र नियमित प्रदान गर्‍यो परियोजनाको लागि मर्मत सेवाहरू, ग्राहकबाट उच्च प्रशंसा कमाई।

FAQ

Q1: यदि Usune आउटडोर डिस्कनेक्टिंग स्विचको म्यानुअल अपरेटिङ टर्क प्रयोगको क्रममा बढ्छ भने मैले के गर्नुपर्छ?

A1: बढेको म्यानुअल अपरेटिङ टर्कको मुख्य कारण भनेको घुमाउने भागहरूमा लुब्रिकेटिङ तेल हो। प्रसारण प्रणाली सुकेको छ, फोहोर भएको छ, वा शाफ्ट पिनमा खिया लागेको छ, जसले गर्दा प्रसारण बढ्छ प्रतिरोध। समाधान: पहिले, सञ्चालन रोक्नुहोस्। पृथक स्विच खुला स्थिति मा छ पुष्टि गरेपछि र उच्च भोल्टेज लाइन ग्राउन्ड गरिएको छ, घुम्ने भागहरू छुट्याउन, जम्मा भएको फोहोर र खियालाई सफा गर्नुहोस्, र लागू गर्नुहोस्। स्नेहक को उचित मात्रा। यदि समस्या रहिरह्यो भने, Usune पछि बिक्री सेवा टोलीलाई सम्पर्क गर्नुहोस् व्यावसायिक मरम्मत। Usune कारखानासँग समयमै समर्थन प्रदान गर्न पेशेवर मर्मत कर्मचारी र स्पेयर पार्ट्स छन्।

Q2: के Usune अलगाव स्विच आउटडोर म्यानुअल मोटराइज्ड गम्भीर रासायनिक जंग भएको क्षेत्रमा प्रयोग गर्न सकिन्छ? त्यसो हो भने, के सावधानी अपनाउनु पर्छ?

A2: यो हल्का देखि मध्यम रासायनिक जंग संग क्षेत्रमा प्रयोग गर्न सकिन्छ। मुख्य सावधानीहरू: 1. को आपूर्तिकर्तालाई सूचित गर्नुहोस् आदेश गर्दा वातावरण को जंग स्तर। Usune एन्टि-कोरोसन उपचार (जस्तै हट-डिप) अनुकूलित गर्नेछ प्रबलित इस्पात घटकहरूको ग्याल्वनाइजिंग र विशेष एन्टी-क्रोसन इन्सुलेटरहरूको चयन); 2. नियमित रूपमा सफा गर्नुहोस् संक्षारक पदार्थहरू हटाउन इन्सुलेटर र प्रवाहकीय भागहरूको सतह; ३. नियमित निरीक्षणलाई छोटो पार्नुहोस् चक्र, सम्पर्क सतह र इन्सुलेटरको अवस्था जाँच गर्नमा ध्यान केन्द्रित गर्दै, र क्षतिग्रस्त भागहरू तुरुन्तै बदल्नुहोस्। को लागी गम्भीर रासायनिक क्षरण भएका क्षेत्रहरू, अनुकूलित समाधानहरूको लागि Usune प्राविधिक विभागलाई परामर्श गर्नुहोस्।

उत्पादन आपूर्ति र बिक्री पछि सेवा

प्रत्येक Usune अलगाव स्विच आउटडोर म्यानुअल मोटराइज्ड पूर्ण स्थापना सामान र उपकरण संग सुसज्जित आउँछ उत्पादन प्रमाणपत्र, स्थापना र सञ्चालन पुस्तिकाको साथमा ग्राहक द्वारा आदेश गरिएको अपरेटिङ मेकानिज्म, र सामान सूची। चीनमा जडित आपूर्तिकर्ताको रूपमा, Usune सँग एक व्यापक उत्पादन र बिक्री पछि प्रणाली छ: प्रत्येक उत्पादन छोड्नु अघि योग्य छ भनेर सुनिश्चित गर्न कारखानासँग कडा गुणस्तर निरीक्षण प्रक्रिया छ कारखाना; बिक्री पछि सेवा टोलीले साइटमा स्थापना निर्देशन, डिबगिङ, मर्मतसम्भार, र अन्य प्रदान गर्दछ सेवाहरू, ग्राहकको आवश्यकतालाई दिनको 24 घण्टा प्रतिक्रिया दिँदै, र उच्च गुणस्तर उत्पादनहरू प्रदान गर्न प्रतिबद्ध छ दीर्घकालीन र स्थिर सहकारी सम्बन्ध निर्माण, घर र विदेश मा ग्राहकहरु लाई ध्यान सेवा।
