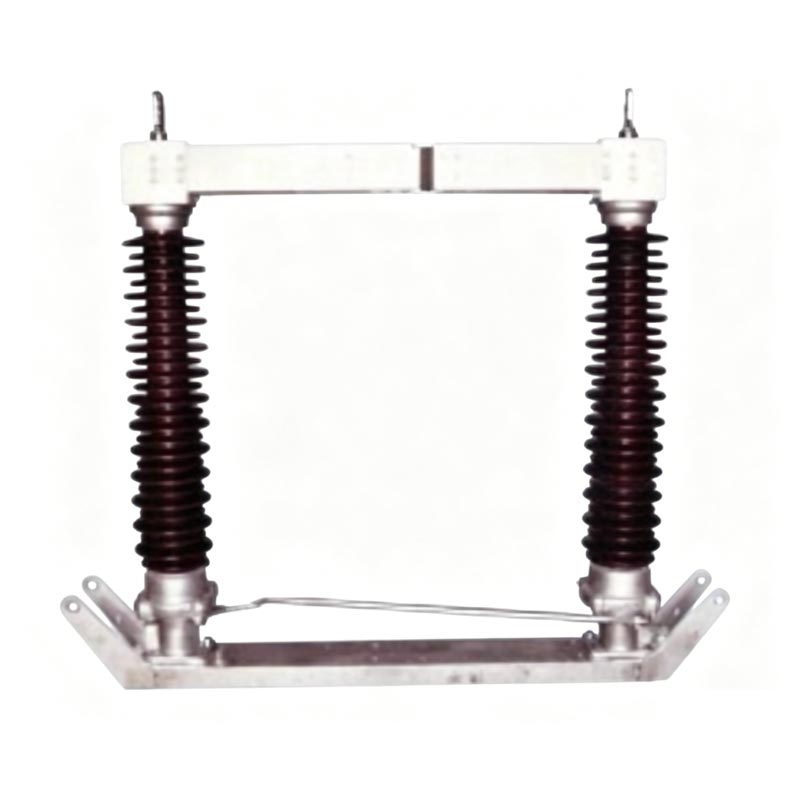

Gw4 डिस्कनेक्ट स्विच

Zhejiang Usune इलेक्ट्रिक कं, लिमिटेड R&D, डिजाइन, उत्पादन, र बिक्री एकीकृत एक पेशेवर कारखाना हो। यसको मुख्य उत्पादनहरूमा 12kV～245kV इनडोर र आउटडोर हाई-भोल्टेज भ्याकुम सर्किट ब्रेकरहरू, SF6 सर्किट ब्रेकरहरू, लोडहरू समावेश छन्। स्विचहरू, र विभिन्न विच्छेदन स्विचहरू। यो पावर ईन्जिनियरिङ् परियोजनाहरु को लागी एक विश्वसनीय पेशेवर आपूर्तिकर्ता हो आन्तरिक र अन्तर्राष्ट्रिय रूपमा।

Usune Gw4 डिस्कनेक्ट स्विच विशेष गरी तीन-चरण AC 50Hz/60Hz पावर प्रणालीहरूको लागि डिजाइन गरिएको हो। यसको प्राथमिक प्रकार्य भनेको उच्च-भोल्टेज सर्किटहरू जोड्नु वा विच्छेदन गर्नु हो जुन ऊर्जावान, नो-लोड अवस्थाहरूमा र दृश्यात्मक उपलब्ध गराउनु हो। बसबारहरू, सर्किट ब्रेकरहरू, ट्रान्सफर्मरहरू, र अन्य उच्च-भोल्टेजको मर्मतका लागि विद्युतीय अलगाव क्लियरेन्स उपकरण।

1. मापदण्डहरू लागू गरियो

-GB 1985-2004: AC उच्च भोल्टेज डिस्कनेक्ट स्विचहरू र ग्राउन्डिङ स्विचहरू
-IEC 62271-102: उच्च भोल्टेज स्विचगियर र कन्ट्रोलगियर
-GB/T 11022: उच्च भोल्टेज स्विचगियर र कन्ट्रोलगियरका लागि सामान्य विवरणहरू

2. डिजाइन प्रकारहरू

GW4 श्रृंखला: डबल-पोस्ट इन्सुलेटर, तेर्सो घुमाउने, अवरोधित प्रकार

संरचनात्मक सुविधाहरू

1. डबल-पोस्ट इन्सुलेटर संरचना, प्रति चरण दुई पोस्ट इन्सुलेटरहरू तेर्सो रूपमा 90° सिंक्रोनस रूपमा घुमाउँछन्।
2. मुख्य सम्पर्कहरू केन्द्र-भंग, चाँदी-प्लेट गरिएको तामा सम्पर्कहरू, कम सम्पर्क प्रतिरोध, र राम्रो चालकता हुन्।
3. आधार तातो-डिप गैल्भेनाइज्ड स्टिलले बनेको छ, सिल गरिएको बियरिङहरू, जंग प्रतिरोधी र टिकाऊ।
4. GW4 डिस्कनेक्ट स्विच एकल-पक्षीय वा दोहोरो-पक्षीय ग्राउन्डिङ स्विचहरू संग सुसज्जित गर्न सकिन्छ, मेकानिकल संग परिचालन सुरक्षा सुनिश्चित गर्न इन्टरलकिङ।
5. सञ्चालन संयन्त्र म्यानुअल (CS14G, CS17G) वा इलेक्ट्रिक (CJ6B, CJ11, XCJ-I) हुन सक्छ।

मुख्य प्राविधिक प्यारामिटरहरू

व्यावहारिक आवेदन मामला

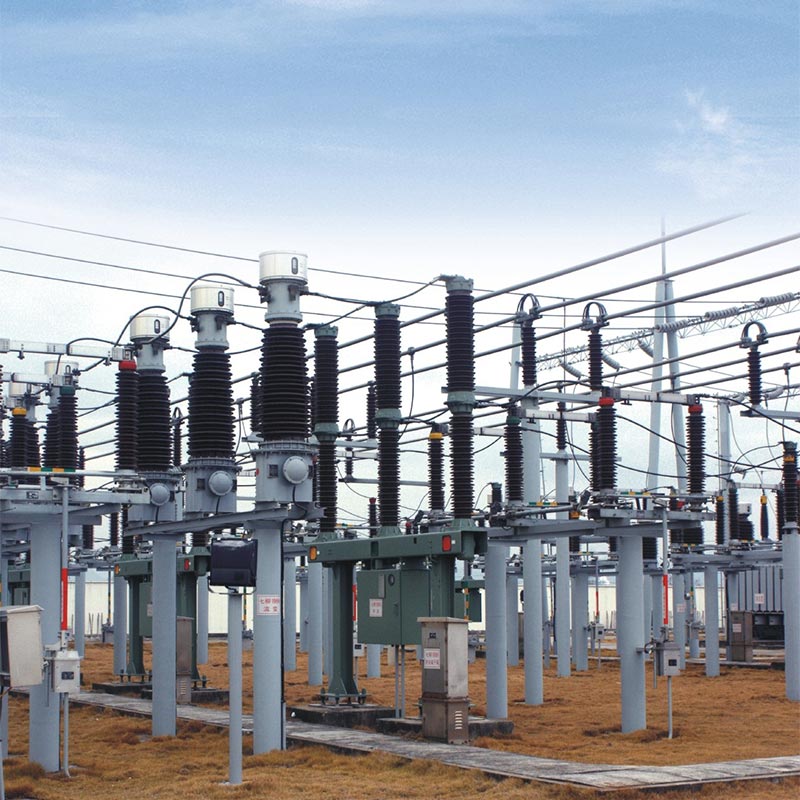

एक 110kV... पवन ऊर्जा सबस्टेशन परियोजना

यो परियोजना महत्वपूर्ण तापमान भिन्नता संग उत्तरी क्षेत्रमा अवस्थित छ, उच्च उपकरण आवश्यक छ विश्वसनीयता र चिसो प्रतिरोध। परियोजनाले बिजुलीले सुसज्जित बहु Usune GW4 डिस्कनेक्ट स्विचहरू चयन गर्यो संयन्त्र र डबल पक्षीय ग्राउन्डिङ स्विचहरू। सुरु भएको धेरै वर्षदेखि, उपकरणहरू स्थिर रूपमा सञ्चालन भएको छ, भरपर्दो मेकानिकल कार्यहरू र उत्कृष्ट जंग प्रतिरोधको साथ, प्रभावकारी रूपमा सबस्टेशन मर्मत सुरक्षा सुनिश्चित गर्दै र दैनिक सञ्चालन दक्षता, प्रयोगकर्ताबाट उच्च प्रशंसा कमाई।

मुख्य प्राविधिक प्यारामिटरहरू

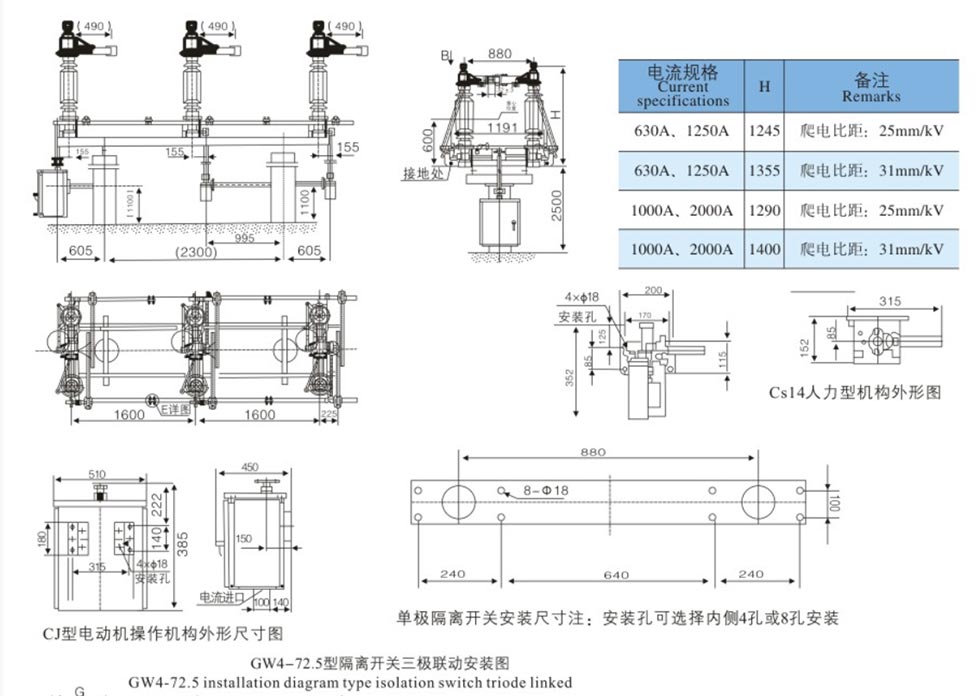

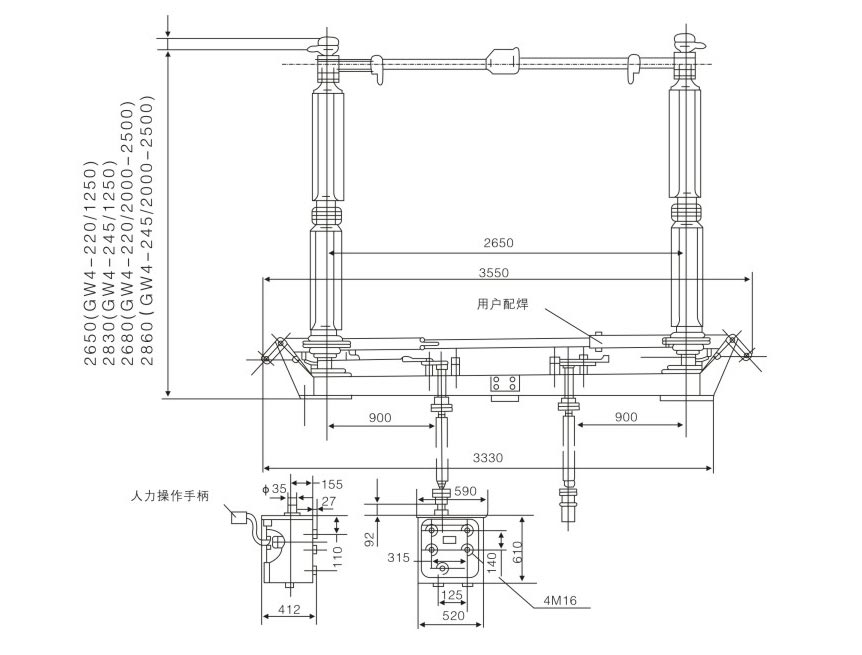

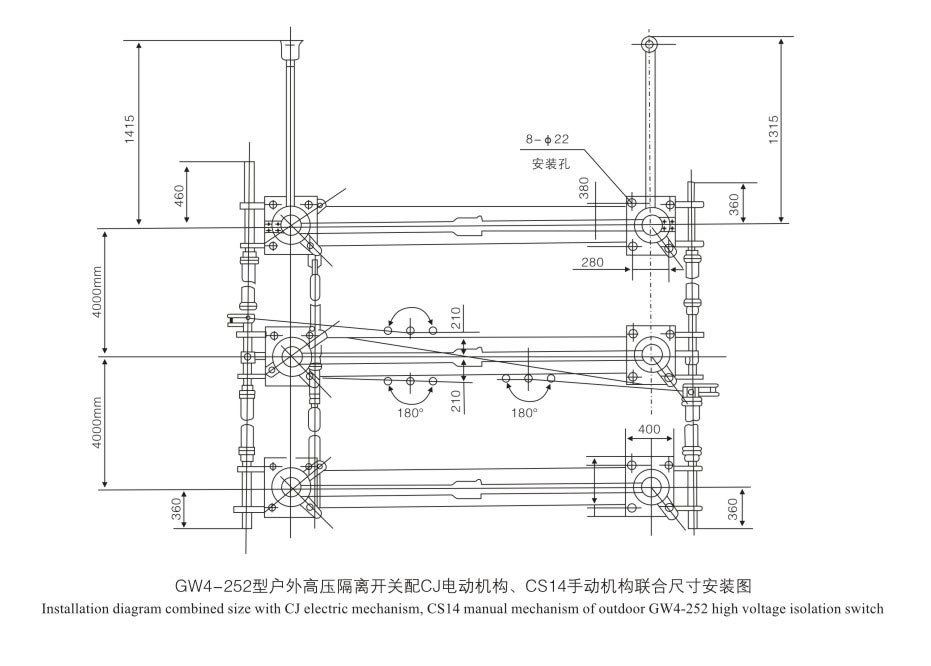

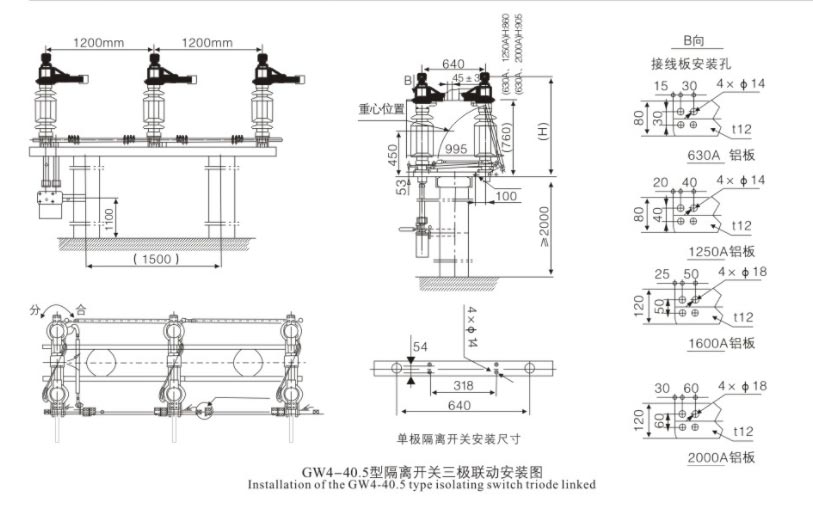

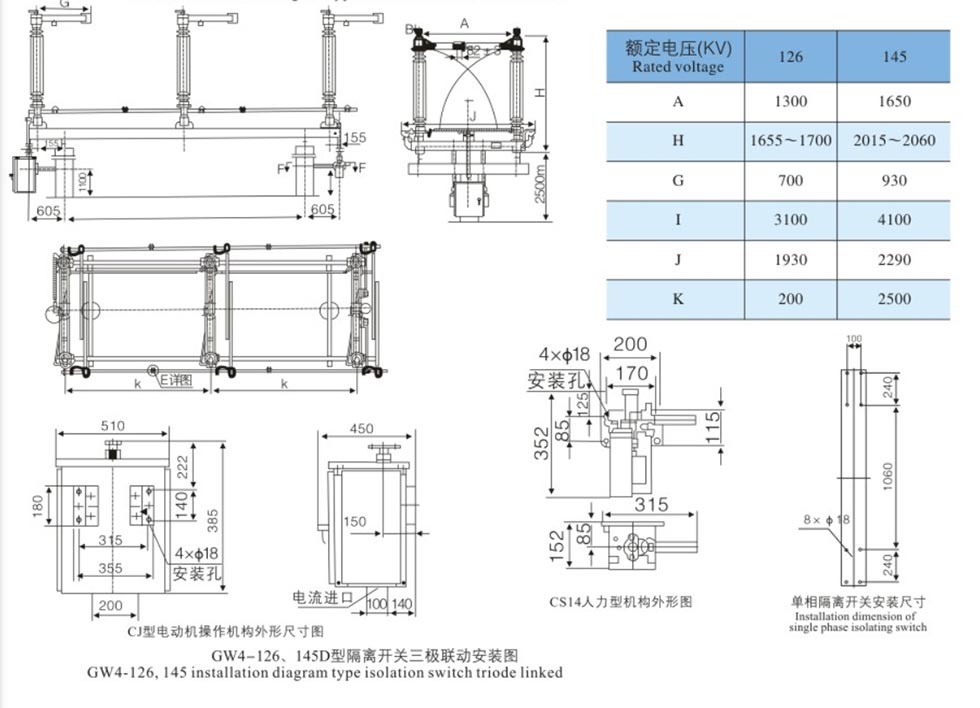

बाहिरी आयामहरू

स्थापना र आयोग

1. स्थापना गर्नु अघि निरीक्षण

• इन्सुलेटरहरू: कुनै दरार, क्षति, वा फोहोर छैन।
• सम्पर्कहरू: सफा, सिल्भर प्लेटेड सतह अक्षुण्ण।
• फास्टनरहरू: सबै बोल्टहरू कसियो।
• संयन्त्र: सहज घुमाउने; चल्ने भागहरू लुब्रिकेट गर्नुहोस्।

2. समायोजन

• इन्सुलेटर ठाडोता: शिमसँग समायोजन गर्नुहोस् (प्रति स्थान अधिकतम 3mm)।
• तीन-चरण सिंक्रोनाइजेसन: क्र्याङ्क-आर्म र लिङ्केज रडहरू समायोजन गर्नुहोस्।
• सम्पर्क दबाब: उचित सम्मिलन र दबाब सुनिश्चित गर्नुहोस्।

सञ्चालन

• कुनै लोड अन्तर्गत मात्र काम गर्नुहोस्; सर्किट ब्रेकर खुला छ भनेर पुष्टि गर्नुहोस्।
• म्यानुअल सञ्चालन: सञ्चालन ह्यान्डल प्रयोग गर्नुहोस्; अत्यधिक बलबाट बच्नुहोस्।
मोटर चालित सञ्चालन: स्थानीय/रिमोट कन्ट्रोल प्रयोग गर्नुहोस्; निगरानी स्थिति।
• इन्टरलक: इन्टरलक भएमा जबरजस्ती सञ्चालन नगर्नुहोस्।

मर्मतसम्भार

• आवधिक ओभरहाल: प्रत्येक 1-2 वर्ष।
इन्सुलेटर र सम्पर्कहरू सफा गर्नुहोस्; औद्योगिक भ्यासलिन लागू गर्नुहोस्।
• बियरिङ र प्रसारण भागहरू लुब्रिकेट गर्नुहोस्।
• ढीलो बोल्ट, जीर्ण सम्पर्कहरू, र इन्सुलेटर क्षतिको लागि जाँच गर्नुहोस्।
• सर्ट-सर्किट पछि: तुरुन्त निरीक्षण गर्नुहोस्।

समस्या निवारण

• सञ्चालन गर्न सकिँदैन: इन्टरलक, जाम लिङ्केज, वा मोटर गल्ती जाँच गर्नुहोस्।
• एसिन्क्रोनस चरणहरू: क्रस-लिङ्केज रडहरू समायोजन गर्नुहोस्।
• अधिक तताउने सम्पर्क गर्नुहोस्: सफा र पुन: कस्नुहोस्; चाँदीको प्लेटिङ जाँच गर्नुहोस्।

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

FAQ

Q1: के GW4 डिस्कनेक्ट स्विच लोड अन्तर्गत खोल्न वा बन्द गर्न सकिन्छ?

A: होइन। GW4 डिस्कनेक्ट स्विच मात्र पृथक र भोल्टेज-केवल, नो-लोड अन्तर्गत स्विच गर्नका लागि उपयुक्त छ। सर्तहरू। यसमा चाप निभाउने क्षमता छैन र लोड अन्तर्गत सञ्चालन गर्न कडा रूपमा निषेध गरिएको छ। यो सर्किट ब्रेकर संग संयोजन मा प्रयोग गर्नुपर्छ।

Q2: ग्राउन्डिङ स्विचको मेकानिकल इन्टरलकको कार्य के हो?

A: मेकानिकल इन्टरलकले सुरक्षित सञ्चालन अनुक्रम लागू गर्दछ: मुख्य स्विच खुला → ग्राउन्डिङ स्विच बन्द; ग्राउन्डिङ स्विच खुला → मुख्य स्विच बन्द, दुरुपयोग रोक्न र मर्मतको सुरक्षा सुनिश्चित गर्दै कर्मचारीहरु।

Q3: के यो उत्पादन उच्च-उचाई वा अत्यधिक चिसो क्षेत्रहरूमा प्रयोग गर्न सकिन्छ?

A: मानक प्रकार ≤2000m को उचाइ र -40℃ देखि +40℃ को तापमान संग वातावरण को लागी उपयुक्त छ, जसले धेरै बाहिरी सबस्टेशनहरूको आवश्यकताहरू पूरा गर्न सक्छ; विशेष उच्च उचाइ वा अत्यधिक प्रदूषित क्षेत्रहरूको लागि, प्रबलित इन्सुलेशन र विरोधी जंग समाधान अनुकूलित गर्न सकिन्छ।
