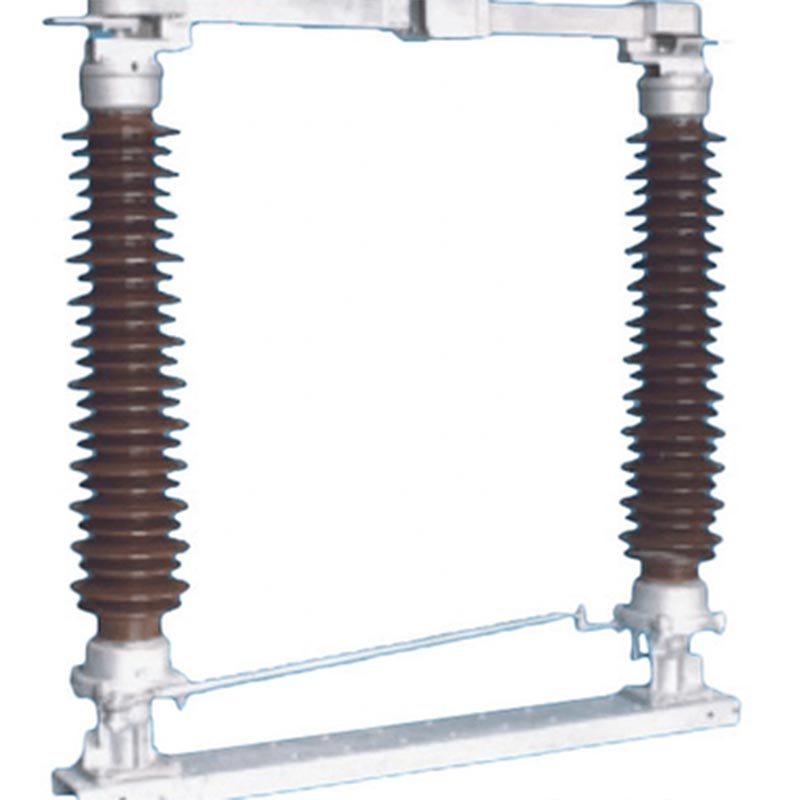

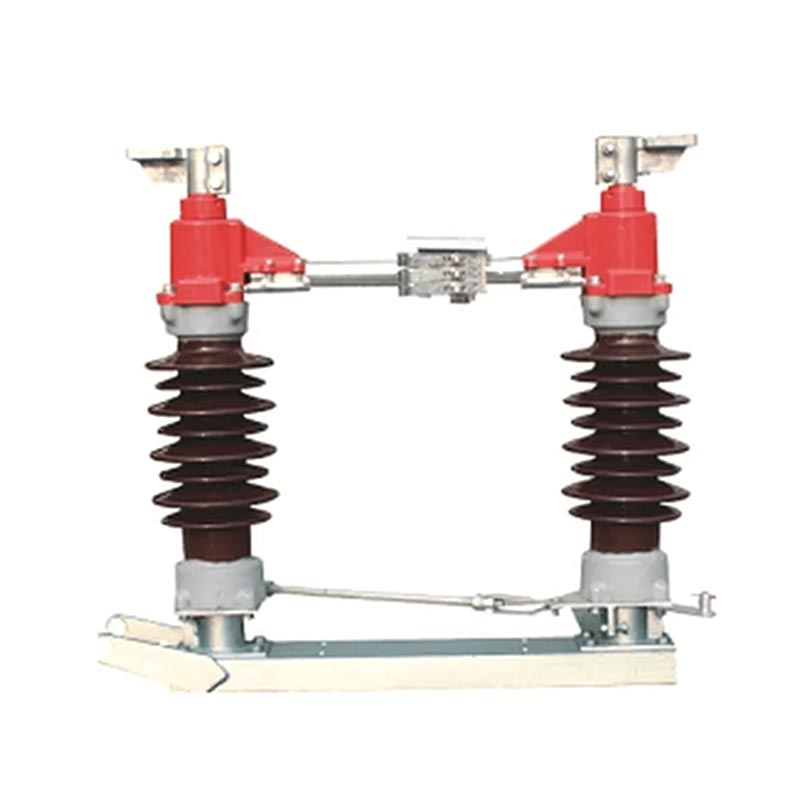

बाहिरी सबस्टेशन विच्छेदन स्विच

Usune GW4 श्रृंखला बाहिरी सबस्टेशन डिस्कनेक्टर स्विच एक प्रमुख उत्पादन हो जुन स्वतन्त्र रूपमा विकसित र Usune द्वारा निर्मित। यो 50Hz को रेटेड फ्रिक्वेन्सी र 35kV को मूल्याङ्कन भोल्टेज संग AC सर्किट को लागी उपयुक्त छ। 170kV मुख्य रूपमा सर्किट खोल्न र नो-लोड अवस्थाहरूमा बन्द गर्न प्रयोग गरिन्छ, यो एक अपरिहार्य सुरक्षा हो। विद्युत प्रसारण र वितरण प्रणाली मा घटक। यसले व्युत्पन्न उत्पादनहरूको लागि आधारभूत एकाइको रूपमा पनि सेवा गर्न सक्छ एउटै श्रृंखलामा, विविध परियोजना आवश्यकताहरू पूरा गर्न बलियो विस्तार क्षमता प्रदान गर्दै।

बाहिरी सबस्टेशन डिस्कनेक्टर स्विचले तेर्सो रोटरी स्विचिङ संरचना अपनाउछ, स्थिर विशेषता मेकानिकल प्रदर्शन, उच्च इन्सुलेशन स्तर, बलियो प्रदूषण प्रतिरोध, र सुविधाजनक स्थापना र मर्मतसम्भार। यसले प्रभावकारी रूपमा बिजुली आपूर्तिहरू अलग गर्दछ, विद्युतीय उपकरण मर्मतको सुरक्षा सुनिश्चित गर्दछ, र नो-लोड स्विचिङ अपरेसनहरू पूरा गर्दछ, यसलाई विभिन्न कठोर बाहिरी वातावरणहरू जस्तै उच्चको लागि उपयुक्त बनाउँछ उचाइ, कम तापमान, र भारी प्रदूषण।

कोर उत्पादन कार्यहरू

1. पावर आइसोलेशन: प्रभावकारी रूपमा पावर ग्रिडबाट उपकरणहरू विच्छेद गर्दछ, मर्मतको सुरक्षा सुनिश्चित गर्दछ। कर्मचारी र उपकरण;
2. दीर्घकालीन लोड क्षमता: विस्तारित अवधिको लागि स्थिर रूपमा मूल्याङ्कन गरिएको लोड वर्तमान बोक्न सक्छ, निरन्तर शक्ति सुनिश्चित गर्दै आपूर्ति;
3. नो-लोड स्विचिङ: अनलोड गरिएका लाइनहरू र ट्रान्सफर्मरहरू, साथै बसबार स्विचिङको नो-लोड स्विचिङ पूरा गर्दछ। सञ्चालनहरू, पावर ग्रिडको लचिलो समायोजन आवश्यकताहरू पूरा गर्दै;
4. ग्राउन्डिङ प्रोटेक्शन: भरपर्दो सर्किट ग्राउन्डिङ हासिल गर्न आवश्यक भए अनुसार ग्राउन्डिङ स्विचसँग कन्फिगर गर्न सकिन्छ, थप परिचालन सुरक्षा वृद्धि।

अनुपालन मानकहरू

उत्पादन गुणस्तर र परिचालन सुरक्षा सुनिश्चित गर्न, Usune GW4 श्रृंखला कडाईका साथ अन्तर्राष्ट्रिय पालना गर्दछ IEC 62271-102 "उच्च भोल्टेज एसी डिस्कनेक्ट स्विचहरू र ग्राउन्डिङ स्विचहरू" सहित आधिकारिक मापदण्डहरू र IEC 60694 "उच्च भोल्टेज स्विचगियर र कन्ट्रोलगियरका लागि सामान्य प्राविधिक अवस्थाहरू"। कारखानाले ए कडा गुणस्तर निरीक्षण प्रक्रिया। प्रत्येक उत्पादनले छोड्नु अघि व्यापक प्रदर्शन परीक्षण पार गर्दछ सबै प्यारामिटरहरू मानक आवश्यकताहरू पूरा गर्न सुनिश्चित गर्न कारखाना।

उत्पादन प्राविधिक प्यारामिटरहरू Usune GW4 श्रृंखलाले धेरै मोडेलहरू समावेश गर्दछ जस्तै GW4(A)-35(D)(W), GW4(A)-126(D)(W), र GW4(A)-170(D)(W), 630A देखि 2500A सम्मको मूल्याङ्कन गरिएको धाराहरू, विभिन्न भोल्टेज स्तर र लोडका लागि उपयुक्त परिदृश्यहरू। मुख्य प्राविधिक मापदण्डहरू (मुख्य संकेतकहरू) निम्नानुसार छन्:

थप रूपमा, उत्पादनहरू CS11, CS17D, र CS14G म्यानुअल अपरेटिङ मेकानिजमहरू र CJ2 इलेक्ट्रिकसँग सुसज्जित छन्। सञ्चालन संयन्त्र। सहायक स्विच कन्फिगरेसनहरू सुनिश्चित गर्न संयन्त्र प्रकार अनुसार अनुकूलित छन् लचिलो र भरपर्दो सञ्चालन।

मुख्य उत्पादन संरचना

1. छाप लगाइएको असर आवास

डबल-सील गरिएको डिजाइन, शाफ्ट एसेम्बली दुई रेडियल बल बेयरिंगहरू द्वारा समर्थित छ, प्रभावकारी रूपमा रोक्न। आर्द्रता, धुलो र हानिकारक ग्याँसहरूको घुसपैठ।

2. स्व-अभिनय सम्पर्क औंला

बीचको सम्पर्कले स्व-अभिनय सम्पर्क औंला प्रयोग गर्दछ, वसन्तको आवश्यकतालाई हटाउँदै। यो आफ्नै मा निर्भर गर्दछ सम्पर्क क्ल्याम्प गर्न लोच, स्थिर सम्पर्क सुनिश्चित गर्दै र मर्मत लागत घटाउन।

3. इन्टरलकिङ संरचना

मुख्य प्रवाहकीय सर्किट र ग्राउन्डिङ स्विच इन्टरलकिङ मेकानिजमसँग सुसज्जित छन्, यो सुनिश्चित गर्दै मुख्य सर्किट बन्द हुँदा ग्राउन्डिङ स्विच बन्द हुन सक्दैन, र यसको विपरीत, गलत कार्य रोक्न।

4. लचिलो जडान

बहिर्गमन आधार भित्र लचिलो जडान कन्डक्टिभ रड र टर्मिनल प्लेटमा दृढतापूर्वक फिक्स गरिएको छ। तेल रहित सेल्फ-लुब्रिकेटिङ बियरिङहरूले सहज परिक्रमा सुनिश्चित गर्दछ र सेवा जीवन विस्तार गर्दछ।

मूल सुविधाहरू

1. व्यावसायिक डिजाइन + प्याटेन्ट संरक्षण

Usune सँग उच्च भोल्टेज बिजुली उपकरण डिजाइन मा धेरै वर्ष को अनुभव संग एक पेशेवर R&D टोली छ। द GW4 श्रृंखला प्रवाहकीय घटक संरचनाले राष्ट्रिय उपयोगिता मोडेल पेटेन्ट प्राप्त गरेको छ। सम्पर्क औंलाले a प्रयोग गर्दछ उच्च शक्ति, उच्च चालकता, र उच्च लोचको साथ नयाँ सामग्री, वसन्त क्षरण जस्ता समस्याहरू बेवास्ता गर्दै, तातो एनिलिङको कारणले क्ल्याम्पिङ बल घट्यो, र सम्पर्क प्रतिरोध बढ्यो।

२. परिपक्व प्रदर्शन + भरपर्दो प्रविधि

GW4 श्रृंखला परिपक्व उत्पादन प्रविधि र स्थिर कार्यसम्पादनको साथ धेरै वर्षदेखि बजारमा रहेको छ। घुमाउने कम्पोनेन्टहरूले मर्मत-रहित डिजाइनको सुविधा दिन्छ, र प्रसारण भागहरूले स्टेनलेस स्टील पिनहरू जोडिएको प्रयोग गर्दछ। मोलिब्डेनम डाइसल्फाइड युक्त नायलॉन बुशिंग संग। स्टिल कम्पोनेन्टहरू चिकनी सुनिश्चित गर्नको लागि हट-डिप ग्याल्भेनाइजिङबाट गुज्रिन्छन् सञ्चालन र दीर्घकालीन रस्ट रोकथाम।

3. मानक अनुपालन + सख्त गुणस्तर नियन्त्रण

एक पेशेवर निर्माताको रूपमा, Usune यसको उत्पादन प्रक्रियामा अन्तर्राष्ट्रिय मापदण्डहरूको कडाईका साथ पालन गर्दछ। द कारखानाले कच्चा माल खरिदबाट सम्पूर्ण प्रक्रियाको निरीक्षण गर्दै, एक व्यापक गुणस्तर नियन्त्रण प्रणालीको गर्व गर्दछ उत्पादन विधानसभा र परीक्षण गर्न। उत्पादनहरूले धेरै आधिकारिक परीक्षणहरू र प्रमाणपत्रहरू पास गरेका छन्, र तिनीहरूका प्रदर्शन उद्योग मा व्यापक रूपमा मान्यता प्राप्त छ।

4. भरपर्दो गुणस्तर + व्यापक सेवा

Usune ले ग्राहक सन्तुष्टिलाई प्राथमिकता दिन्छ, व्यापक पूर्व-बिक्री परामर्श, स्थापना मार्गदर्शन, र प्रदान गर्दछ। बिक्री पछि मर्मत सेवाहरू। उत्पादनहरूको लामो सेवा जीवन र कम मर्मत लागत, र कारखाना छ ग्राहक सरोकारहरू सम्बोधन गर्न व्यापक बिक्री पछि समर्थन प्रदान गर्दछ।

आवेदन वातावरण

Usune GW4 श्रृंखला बाहिरी सबस्टेशन डिस्कनेक्टर स्विच कठोर बाहिरी वातावरणको लागि डिजाइन गरिएको छ, प्रदर्शन बलियो वातावरणीय अनुकूलन क्षमता। सञ्चालन सर्तहरू निम्न आवश्यकताहरू पूरा गर्नुपर्छ: उचाइ भन्दा बढि छैन २००० मिटर; परिवेश तापमान -40 ℃ देखि + 40 ℃; हावा गति 34m/s भन्दा बढी छैन; भूकम्पको तीव्रता 8 डिग्री भन्दा बढी छैन; आइसिङ मोटाई 10mm भन्दा बढी छैन; भारी धुलो, रासायनिक जंग, बलियो कम्पन, र को अभाव ज्वलनशील / विस्फोटक खतराहरू; र एक स्तर स्थापना आधार। यदि प्रयोगकर्ताको अनुप्रयोग वातावरणले नाघेको छ माथिको आवश्यकताहरु, एक अनुकूलित समाधान Usune संग कुराकानी गर्न सकिन्छ।

वास्तविक संसार आवेदन मामला

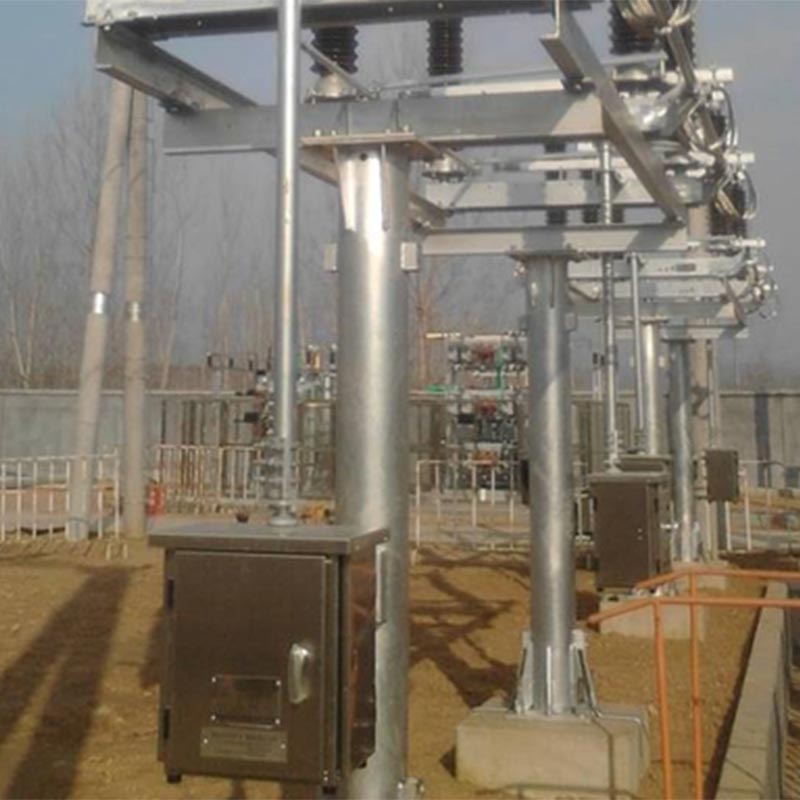

परियोजनाको नाम: उत्तरी चीनमा 110kV बाहिरी सबस्टेशन नवीकरण परियोजना

परियोजना पृष्ठभूमि: यो सबस्टेशन उत्तरी चिनियाँ सहरमा अवस्थित छ, कडा जाडोको अनुभव गर्दै (न्यूनतम तापमान -35 ℃) र लगातार तेज हावा। मूल विच्छेदक स्विच खराब कम-तापमानबाट पीडित भयो प्रतिरोध, अस्थिर सञ्चालन, र उच्च मर्मत लागत। व्यापक तुलना पछि, परियोजना टोली Usune GW4-126(D)(W)/1250 आउटडोर सबस्टेशन डिस्कनेक्टर स्विच चयन गरियो। Usune एक पूर्ण उत्पादन प्रदान सुइट र स्थापना मार्गदर्शन सेवाहरू।

आवेदन परिणामहरू: उत्पादन कमिसन पछि 3 वर्षको लागि स्थिर रूपमा सञ्चालन भएको छ, उत्कृष्ट प्रदर्शन गर्दै कम-तापमान प्रतिरोध र हावा प्रतिरोध। यसको खोल्ने र बन्द गर्ने कार्यहरू लचिलो र भरपर्दो छन्। द आत्म-सफाई सम्पर्क प्रकार्यले प्रभावकारी रूपमा धूलो र हिउँ जम्माको कारण सम्पर्क विफलताहरूलाई रोक्छ, र मर्मत-रहित डिजाइनले सबस्टेशनको दैनिक मर्मत कार्यभार कम गर्दछ। परियोजना मालिक उच्च Usune उत्पादनहरु को प्रदर्शन र बिक्री पछि सेवा मान्यता र एक दीर्घकालीन सहयोग हस्ताक्षर गरेको छ Usune सँग सम्झौता, यसलाई पछिको सबस्टेशन नवीकरण परियोजनाहरूको लागि तोकिएको निर्माताको रूपमा तोक्दै।

FAQ

Q1: यदि Usune GW4 श्रृंखला विच्छेदन स्विच प्रयोगको क्रममा राम्रोसँग खोल्न वा बन्द गर्न असफल भयो भने मैले के गर्नुपर्छ?

A1: पहिले, नेत्रहीन रूपमा जडान गर्ने रड विकृत छ कि छैन, संयुक्त ढीला छ कि छैन, र क्ल्याम्प ढीला वा फिसलिएको छ। एक विकृत जडान रड प्रतिस्थापन गर्न आवश्यक छ; ढीलो जोडहरू र clamps हुनु आवश्यक छ म्यानुअलमा तोकिएको टर्क अनुसार टर्क रेन्चले कडा बनाइयो (तालिका ५ हेर्नुहोस्)। यदि म्यानुअल अपरेशन टर्क उल्लेखनीय रूपमा बढ्छ, यो घुम्ने भागहरूमा सुकेको लुब्रिकेन्ट वा ट्यांकमा खियाको कारण हुन सक्छ। शाफ्ट पिन। सुचारु सञ्चालन सुनिश्चित गर्न घुमाउने भागहरू सफा र लुब्रिकेट गर्नुहोस्।

Q2: Usune GW4 श्रृंखला विच्छेदन स्विचहरूको लागि मर्मत चक्र र मुख्य बिन्दुहरू के हुन्?

A2: उत्पादन मर्मत-मुक्त हुन डिजाइन गरिएको छ, तर नियमित निरीक्षण र मर्मत सुनिश्चित गर्न सिफारिस गरिन्छ दीर्घकालीन स्थिर सञ्चालन: एक साधारण अन-साइट निरीक्षण प्रत्येक 2 वर्ष प्रदर्शन गर्नुपर्छ; सेवा बाहिर हुँदा, मर्मतसम्भार प्रत्येक 5 वर्ष वा हरेक 2000 अपरेशनहरू प्रदर्शन गर्नुपर्छ; एक प्रमुख ओवरहाल हरेक प्रदर्शन गर्नुपर्छ 10 वर्ष वा प्रत्येक 5000 सञ्चालन। मुख्य मर्मत बिन्दुहरू समावेश छन्: मेकानिकल भागहरूको अखण्डता जाँच गर्दै र इन्सुलेटरहरू, मुख्य प्रवाहकीय सर्किटको प्रतिरोध नाप्ने, बोल्टको कसाइ जाँच गर्ने, र परीक्षण गर्ने सहायक स्विचहरू र इन्टरलकिङ विद्युतीय घटकहरूको सञ्चालन स्थिति।

उत्पादन आपूर्ति र आदेश निर्देशन

1. उत्पादन आपूर्ति पूर्णता: प्रत्येक Usune GW4 श्रृंखला डिस्कनेक्ट स्विच र ग्राउन्डिङ स्विच पठाइएको छ। स्थापना सामान र प्रयोगकर्ता द्वारा आदेश गरिएको अपरेटिङ मेकानिज्म, उत्पादन प्रमाणपत्र सहित, स्थापना र सञ्चालन पुस्तिका, र सहज स्थापना र प्रयोग सुनिश्चित गर्न सहायक सूची।

2. अर्डर गर्ने निर्देशनहरू अर्डर गर्दा, कृपया निर्दिष्ट गर्नुहोस्: उत्पादन मोडेल, नाम, मूल्याङ्कन गरिएको वर्तमान, मूल्याङ्कन गरिएको भोल्टेज, चाहे ग्राउन्डिङ स्विच कन्फिगर गरिएको छ (एकल ग्राउन्डिङ/डबल ग्राउन्डिङ); प्रकार, मोडेल, र सञ्चालन को नाम संयन्त्र; विद्युत चुम्बकीय लक को विद्युत आपूर्ति र भोल्टेज मूल्याङ्कन (यदि कुनै); मोडेल र नियन्त्रण भोल्टेज विद्युत परिचालन संयन्त्र (यदि कुनै हो)। यदि विशेष प्राविधिक कागजात वा स्थापना सामान आवश्यक छ भने, कृपया अर्डर गर्दा निर्दिष्ट गर्नुहोस्।

1. औंला स्पर्श आधार
2. औंला स्पर्श
3. चुम्बकीय लक प्लेट
४. बोल्ट
5. सम्पर्क गर्नुहोस्
चित्र २ प्रमुख विद्युतीय सम्पर्क बिन्दुहरूको योजनाबद्ध रेखाचित्र

1. ग्राउन्ड चक्कु स्थिर सम्पर्क टाउको
2. सम्पर्क औंला
3. स्थिति प्लेट
4. ग्राउन्ड चक्कु ट्यूब
चित्र 3 ग्राउन्डिङ ट्यूब र स्थिति प्लेट को स्थिति को योजनाबद्ध रेखाचित्र

चित्र 4 उठाउने रेखाचित्र
