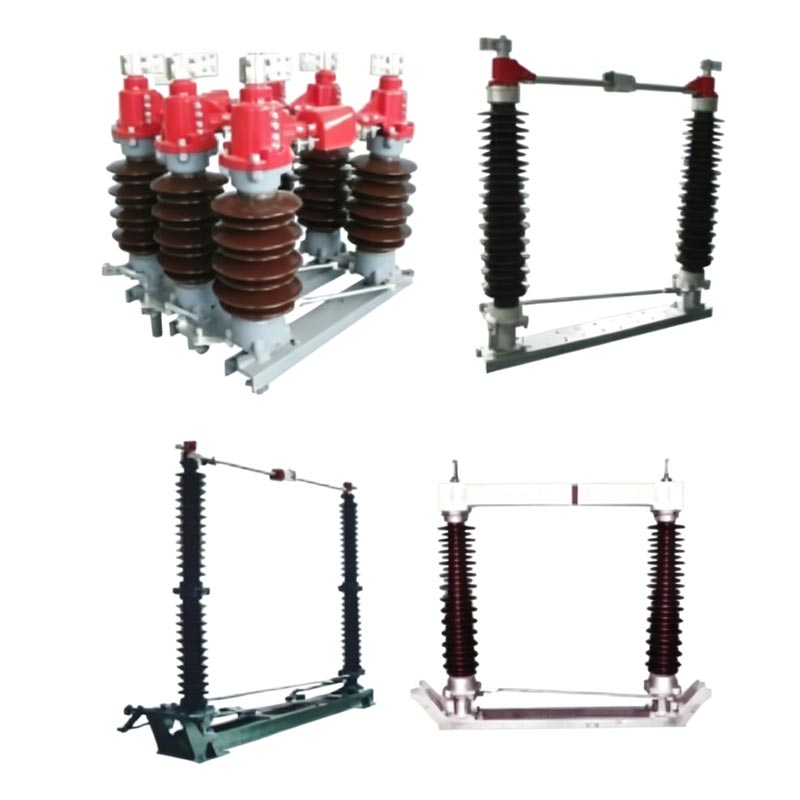

110kv 1250a 2000a डिस्कनेक्टर स्विच

110kV 1250A 2000A डिस्कनेक्टर स्विच एक तीन-चरण AC 50Hz बाहिरी उच्च-भोल्टेज विद्युतीय उपकरण हो। 126kV (110kV स्तर) को रेटेड भोल्टेज र 1250A/2000A को मूल्याङ्कन गरिएको वर्तमान। यो मुख्यतया खोल्न र बन्द गर्न प्रयोग गरिन्छ नो-लोड अवस्थाहरूमा सञ्चालनहरू, लाइभ लाइनहरूबाट मर्मत उपकरणहरू विश्वसनीय रूपमा अलग गर्दै र स्पष्ट रूपमा गठन दृश्य ब्रेक।

Usune, अनुसन्धान र विकास र उच्च भोल्टेज स्विचगियर को निर्माण मा विशेषज्ञता एक पेशेवर कारखाना को रूप मा, प्रस्तावहरु 110kV मुख्य प्रसारण सबस्टेशनहरूका लागि उत्पादनहरू, पावर ग्रिडको सुरक्षित सञ्चालनका लागि आवश्यकताहरू पूरा गर्दै।

संरचनात्मक सुविधाहरू

1. डबल-स्तम्भ तेर्सो घुमाउने संरचना

प्रत्येक चरणमा दुईवटा इन्सुलेटेड स्तम्भहरू हुन्छन् जुन खुल्ला र बन्द गर्नको लागि 90° तेर्सो रूपमा समकालिक रूपमा घुमाउँछन्; द आधार सिल गरिएको बियरिङको साथ हट-डिप गैल्भेनाइज्ड स्टीलले बनेको छ, यसलाई जंग प्रतिरोधी र टिकाउ बनाउँछ।

2. उच्च चालकता सम्पर्क प्रणाली

110kV 1250A 2000A डिस्कनेक्टर स्विचको स्प्लिट-प्रकारको मुख्य सम्पर्कहरू चाँदी-प्लेट गरिएको तामाले बनेको हुन्छ, जसको परिणाम कम सम्पर्क प्रतिरोध, उच्च वर्तमान बोक्ने क्षमता, र लामो-समय सञ्चालनको समयमा न्यूनतम ओभरहेटिंग।

3. वैकल्पिक ग्राउन्डिङ स्विच र इन्टरलक

ग्राउन्डिङ स्विचहरू भएका मोडेलहरू भरपर्दो मेकानिकल इन्टरलकहरूसँग सुसज्जित छन्, कडाईका साथ अनुक्रम पछ्याउँदै "मुख्य स्विच खुला → ग्राउन्डिङ स्विच बन्द; ग्राउन्डिङ स्विच खुला → मुख्य स्विच बन्द," प्रभावकारी रूपमा रोक्न दुरुपयोग।

4. लचिलो अपरेटिङ मेकानिज्म

CS14G वा CS17G म्यानुअल मेकानिजमहरू, वा CJ6B वा CJ11 बिजुली संयन्त्रहरू, स्थानीय र समर्थन गर्नेसँग कन्फिगर गर्न सकिन्छ। रिमोट कन्ट्रोल।

मुख्य प्राविधिक प्यारामिटरहरू

आवेदन फाइदाहरू

1. उच्च विश्वसनीयता

- उत्पादन स्थिरता सुनिश्चित गर्न उन्नत उत्पादन उपकरण र कठोर परीक्षण विधिहरू प्रयोग गरेर निर्मित स्थिरता।
- मानक उच्च-गुणस्तरको सामग्री र उत्कृष्ट शिल्प कौशलले उत्पादनको गुणस्तरको लागि ठोस आधार बनाउँछ।
- एक व्यापक गुणस्तर व्यवस्थापन प्रणालीले कच्चा माल भण्डारणदेखि लिएर सम्पूर्ण उत्पादन प्रक्रियालाई समेट्छ समाप्त उत्पादन वितरण।

2. व्यापक वातावरणीय अनुकूलन क्षमता

- मानक मोडेलहरू -40 ℃ देखि + 40 ℃ को तापमान दायरामा स्थिर रूपमा सञ्चालन गर्न सक्छन्, धेरै क्षेत्रहरूको लागि उपयुक्त।
- प्रदूषण-प्रतिरोधी प्रकार (GW4-126W) ले परिष्कृत इन्सुलेशन सुविधा दिन्छ, जसले यसलाई भारी प्रदूषित क्षेत्रहरूको लागि आदर्श बनाउँछ। जस्तै तटीय क्षेत्रहरू, औद्योगिक क्षेत्रहरू, वा उच्च धुलो, नुन स्प्रे, वा रासायनिक क्षय भएका क्षेत्रहरू।
- यसले कडा हावा, भारी वर्षा, र हिमपात जस्ता गम्भीर मौसमी अवस्थाहरू सामना गर्न सक्छ।

3. सुरक्षित र सुविधाजनक सञ्चालन

- स्पष्ट मेकानिकल इन्टरलकिङ मेकानिजमले प्रभावकारी रूपमा दुरुपयोग रोक्न, कर्मचारीहरूको सुरक्षा सुनिश्चित गर्दछ र उपकरण।
- 110kV 1250A 2000A डिस्कनेक्टर स्विचको कम्प्याक्ट संरचना छ, यसलाई सानो स्थापना ठाउँ चाहिन्छ, यसलाई बनाउँदै स्थापना गर्न, समायोजन गर्न र मर्मत गर्न सजिलो।
- दृश्यात्मक ब्रेकपोइन्टहरूले मर्मत कार्यहरूको लागि सहज सुरक्षा आश्वासन प्रदान गर्दछ।

व्यावहारिक आवेदन मामला

1. केस स्टडी: दक्षिणपूर्वी तटीय क्षेत्रमा 110kV विन्ड फार्म सबस्टेशन

2. परियोजना पृष्ठभूमि: चीनको दक्षिणपूर्वी तटीय क्षेत्रमा अवस्थित 110kV विन्ड फार्म, उच्च नुन भएको क्षेत्र स्प्रे सांद्रता, उच्च आर्द्रता, र गम्भीर प्रदूषण।

3. लागू उत्पादन: Usune GW4-126W 2000A एन्टी-पोल्युसन डिस्कनेक्ट स्विच (१२ सेट)

4. कार्यान्वयन परिणामहरू:
- कडा तटीय नुन स्प्रे वातावरणमा अनुकूलन गर्दै, कुनै पनि असफलता बिना 5 वर्षको लागि सफलतापूर्वक सञ्चालन।
- एन्टी-पोल्युसन कम्पोजिट इन्सुलेटरले उत्कृष्ट इन्सुलेशन प्रदर्शन कायम राख्यो, कुनै क्रिपेज डिस्चार्ज बिना वा प्रदूषण फ्लैशओभर।
- सिल्भर प्लेटेड कन्ट्याक्टहरू उज्यालो रहे, स्थिर सम्पर्क प्रतिरोधको साथ, र अन्तर्गत कुनै ओभरहेटिंग भएको छैन। दीर्घकालीन 1800A सञ्चालन वर्तमान।

5. परियोजना प्रबन्धक प्रतिक्रिया: "Usune डिस्कनेक्ट स्विचले उत्कृष्ट प्रदूषण विरोधी प्रदर्शन प्रदर्शन गर्यो, पूर्ण रूपमा तटीय वायु फार्महरूको कडा वातावरणीय आवश्यकताहरू पूरा गर्दै।"

मुख्य प्राविधिक प्यारामिटरहरू

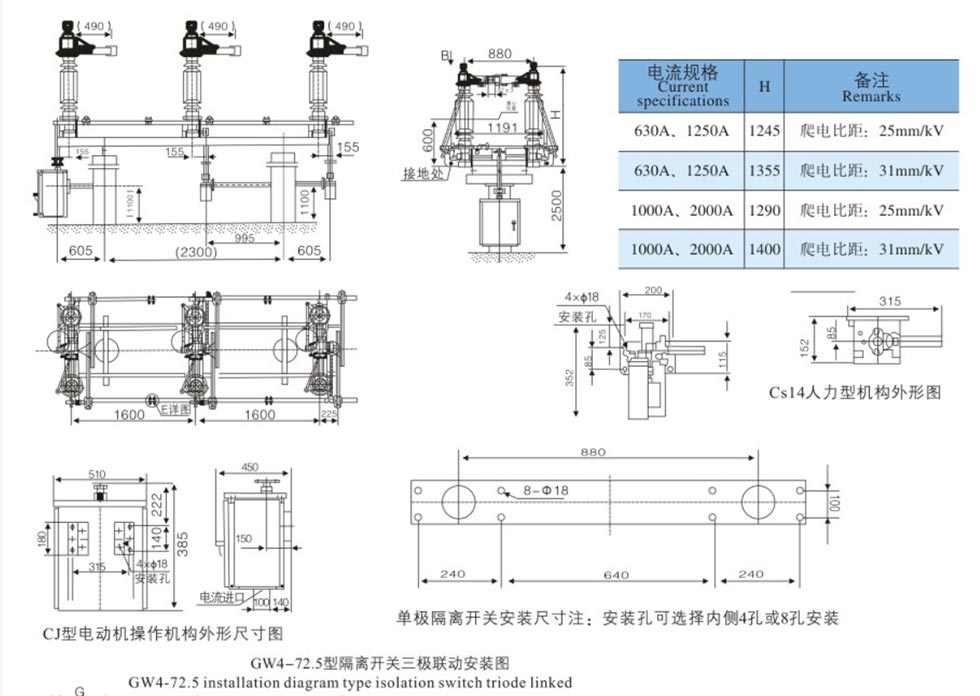

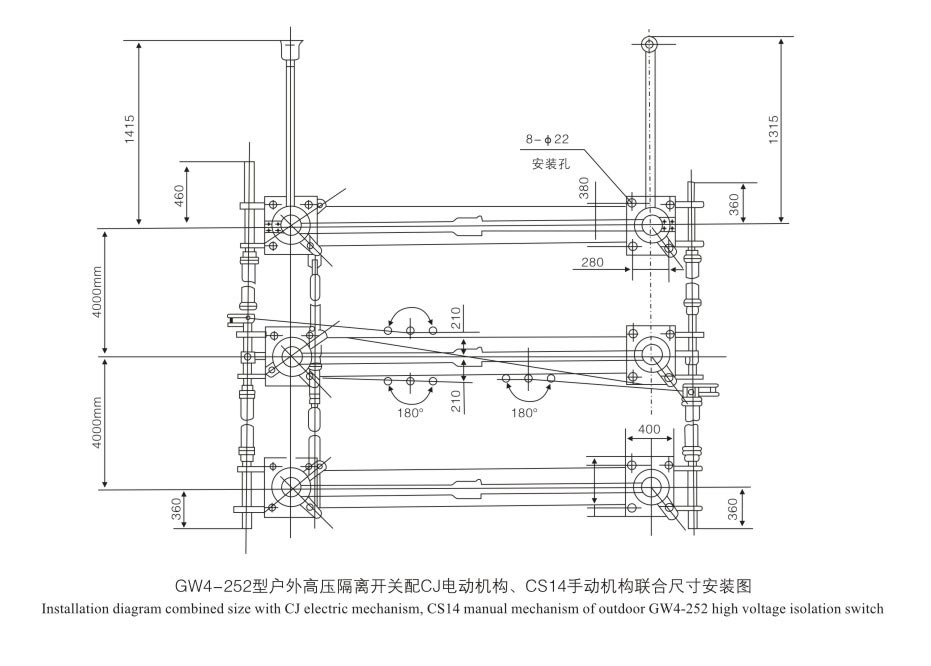

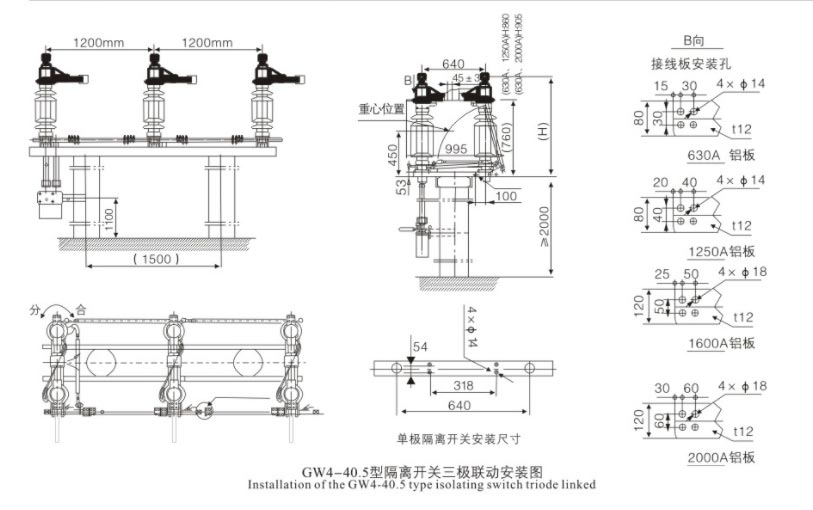

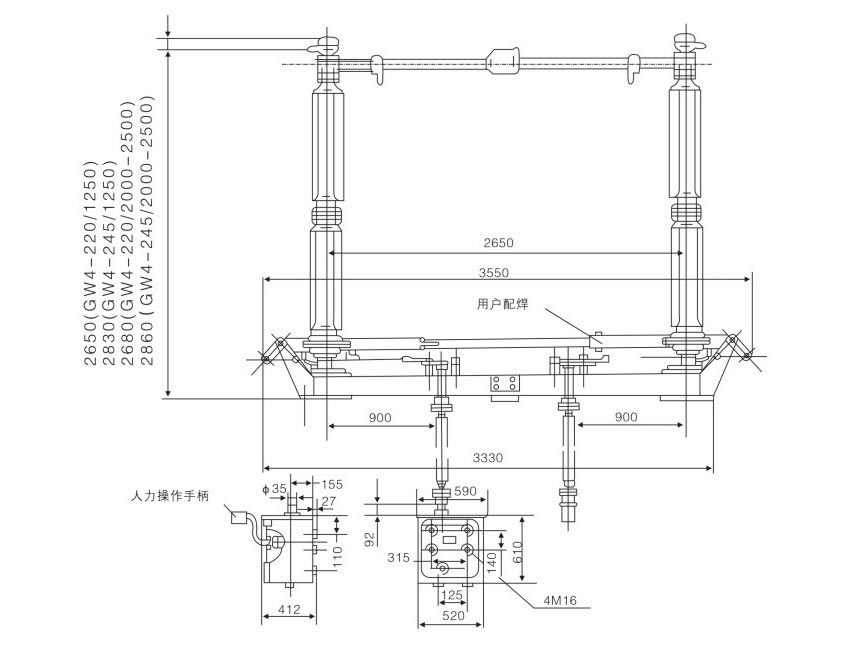

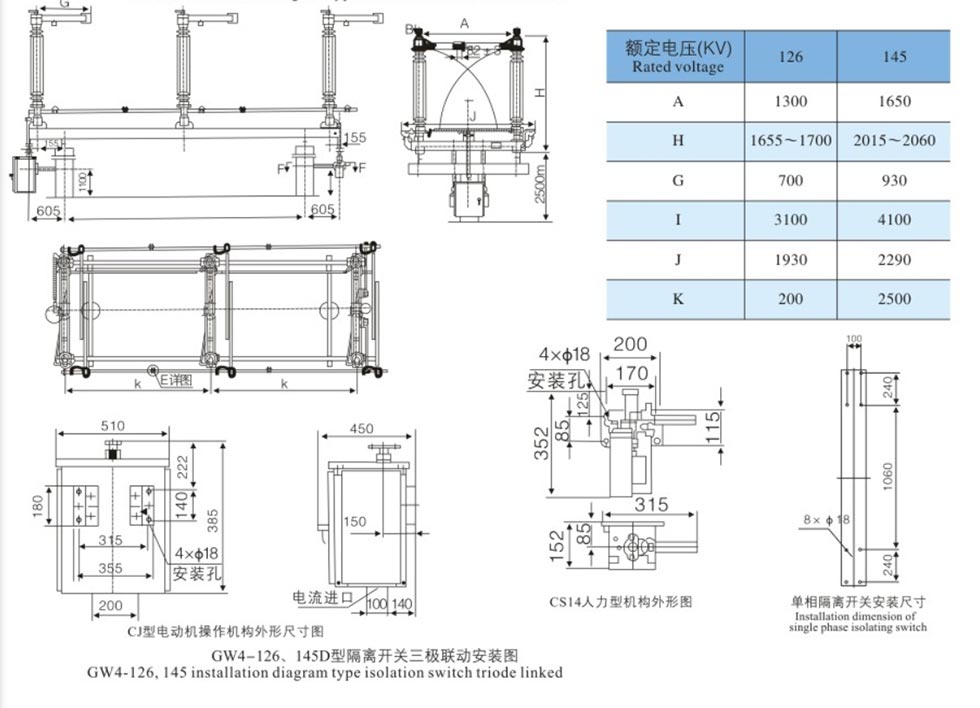

बाहिरी आयामहरू

स्थापना र आयोग

1. स्थापना गर्नु अघि निरीक्षण

• इन्सुलेटरहरू: कुनै दरार, क्षति, वा फोहोर छैन।
• सम्पर्कहरू: सफा, सिल्भर प्लेटेड सतह अक्षुण्ण।
• फास्टनरहरू: सबै बोल्टहरू कसियो।
• संयन्त्र: सहज घुमाउने; चल्ने भागहरू लुब्रिकेट गर्नुहोस्।

2. समायोजन

• इन्सुलेटर ठाडोता: शिमसँग समायोजन गर्नुहोस् (प्रति स्थान अधिकतम 3mm)।
• तीन-चरण सिंक्रोनाइजेसन: क्र्याङ्क-आर्म र लिङ्केज रडहरू समायोजन गर्नुहोस्।
• सम्पर्क दबाब: उचित सम्मिलन र दबाब सुनिश्चित गर्नुहोस्।

सञ्चालन

• कुनै लोड अन्तर्गत मात्र काम गर्नुहोस्; सर्किट ब्रेकर खुला छ भनेर पुष्टि गर्नुहोस्।
• म्यानुअल सञ्चालन: सञ्चालन ह्यान्डल प्रयोग गर्नुहोस्; अत्यधिक बलबाट बच्नुहोस्।
मोटर चालित सञ्चालन: स्थानीय/रिमोट कन्ट्रोल प्रयोग गर्नुहोस्; निगरानी स्थिति।
• इन्टरलक: इन्टरलक भएमा जबरजस्ती सञ्चालन नगर्नुहोस्।

मर्मतसम्भार

• आवधिक ओभरहाल: प्रत्येक 1-2 वर्ष।
इन्सुलेटर र सम्पर्कहरू सफा गर्नुहोस्; औद्योगिक भ्यासलिन लागू गर्नुहोस्।
• बियरिङ र प्रसारण भागहरू लुब्रिकेट गर्नुहोस्।
• ढीलो बोल्ट, जीर्ण सम्पर्कहरू, र इन्सुलेटर क्षतिको लागि जाँच गर्नुहोस्।
• सर्ट-सर्किट पछि: तुरुन्त निरीक्षण गर्नुहोस्।

समस्या निवारण

• सञ्चालन गर्न सकिँदैन: इन्टरलक, जाम लिङ्केज, वा मोटर गल्ती जाँच गर्नुहोस्।
• एसिन्क्रोनस चरणहरू: क्रस-लिङ्केज रडहरू समायोजन गर्नुहोस्।
• अधिक तताउने सम्पर्क गर्नुहोस्: सफा र पुन: कस्नुहोस्; चाँदीको प्लेटिङ जाँच गर्नुहोस्।

परियोजना सन्दर्भ

Cas-स्पेस रकेट प्रक्षेपण परियोजना

परीक्षण रिपोर्ट

FAQ

Q1: 1250A र 2000A डिस्कनेक्ट स्विचहरू बीचको मुख्य भिन्नताहरू के हुन्?

A: मूल भिन्नता मूल्याङ्कन गरिएको वर्तमान बोक्ने क्षमता हो। 1250A मध्यम-लोड 110kV को लागि उपयुक्त छ सबस्टेशनहरू, जबकि 2000A उच्च-वर्तमान मुख्य ट्रान्सफर्मर आगमन र बाहिर जाने सर्किटहरूको लागि उपयुक्त छ। द संरचना, इन्सुलेशन वर्ग, र स्थापना आयामहरू मूल रूपमा समान छन्।

Q2: के यो 110kV 1250A 2000A डिस्कनेक्टर स्विच तटीय वा अत्यधिक प्रदूषित क्षेत्रहरूमा प्रयोग गर्न सकिन्छ?

A: हो। 31.5mm/kV को क्रीपेज दूरी संग, विरोधी प्रदूषण (W-प्रकार) उत्पादनहरू उपलब्ध छन्। प्रयोग गर्छन् विरोधी प्रदूषण पोर्सिलेन इन्सुलेटर वा कम्पोजिट इन्सुलेटरहरू, र नुन स्प्रे र धुलो जंग प्रतिरोधी छन्।

Q3: एक आपूर्तिकर्ताको रूपमा, Usune कुन प्राविधिक समर्थन प्रदान गर्न सक्छ?

A: हामी चयन समाधानहरू, स्थापना रेखाचित्रहरू, साइटमा कमिसन निर्देशन, र नि: शुल्क मर्मत प्रदान गर्न सक्छौं वारेन्टी अवधिमा सेवाहरू। पावरको समय आवश्यकताहरू पूरा गर्न मानक मोडेलहरू छिटो डेलिभर गरिन्छ ग्रिड परियोजनाहरू।
