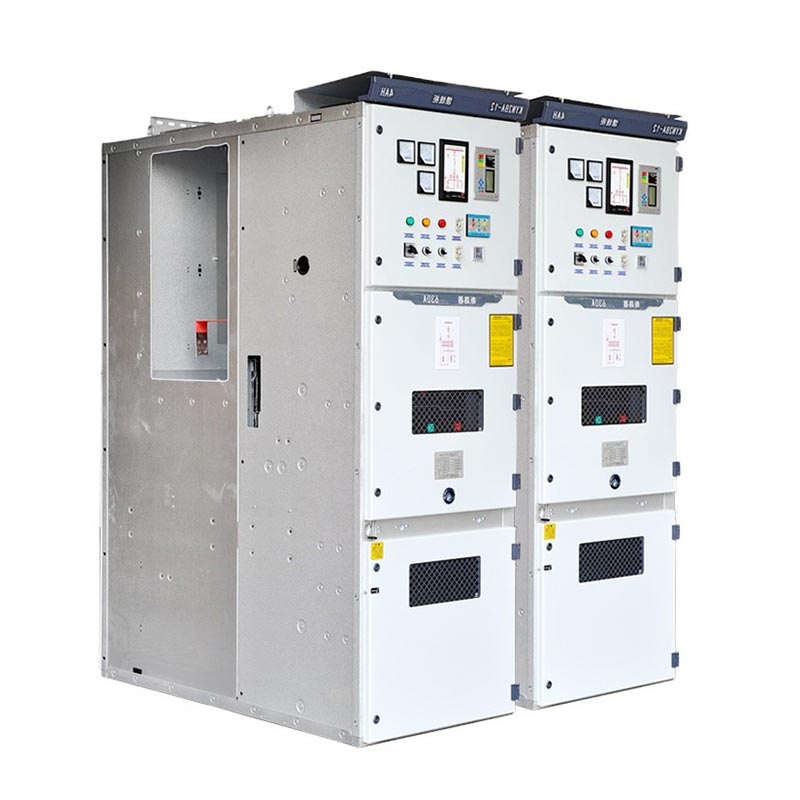

Usune Kyn28 Switchgear 6kV एक इनडोर एसी बख्तरबंद निकाल्न मिल्ने मेटल-इनक्लोस्ड स्विचगियर हो, 3.6kV~12kV भोल्टेज स्तरहरू, 50/60Hz थ्री-फेज एसी पावर प्रणालीहरू, र शक्तिमा कोर नियन्त्रण र सुरक्षा उपकरण हो। प्रसारण र वितरण प्रक्रिया। Zhejiang Usune इलेक्ट्रिक द्वारा विकसित र स्वतन्त्र रूपमा निर्मित, यो उत्पादन उन्नत डिजाइन अवधारणाहरू र परिपक्व उत्पादन प्रक्रियाहरू, सन्तुलन सुरक्षा, विश्वसनीयता, र एकीकृत व्यावहारिकता। यसले एकल बसबार र एकल बसबार सेग्मेन्टेड प्रणालीहरूको पावर वितरण आवश्यकताहरू पूरा गर्दछ, ठूलो मात्रामा प्राप्त गर्दछ। ऊर्जा, धातु विज्ञान, रसायन, र निर्माण उद्योगहरूमा आवेदन, सुरक्षित र प्रभावकारी योगदान स्थिर प्रदर्शन संग वैश्विक शक्ति प्रणाली को संचालन।
कम भोल्टेज स्विचगियर
मध्यम भोल्टेज स्विचगियर
| प्यारामिटर | निर्दिष्टीकरण |
| मूल्याङ्कन भोल्टेज | 6kV (3.6kV ~ 12kV कभरिङ) |
| रेटेड आवृत्ति | 50Hz/60Hz |
| मूल्याङ्कन गरिएको वर्तमान | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध | 20kA~50kA (4s) |
| मूल्याङ्कन गरिएको शिखर वर्तमान प्रतिरोध | ५०kA~125kA |
| संरक्षण वर्ग | IP4X |
| कार्यकारी मानक | IEC 60298, GB 3906 |
Kyn28 Switchgear 6kV कोर कम्पोनेन्ट, भ्याकुम सर्किट ब्रेकर (VS1, VD4, आदिसँग मिल्दो), स्थापना गरिएको छ। मोबाइल ट्रलीमा। नियमित मर्मत, परीक्षण, वा प्रतिस्थापनको लागि, सर्किट ब्रेकर ट्रली मात्र हुन आवश्यक छ सञ्चालनको लागि हटाइयो, सम्पूर्ण क्याबिनेटलाई डि-एनर्जाइज गर्न आवश्यक बिना, मर्मत समयलाई उल्लेखनीय रूपमा छोटो पार्दै र बिजुली आउटेज को प्रभाव कम गर्न। ट्रली सार्वभौमिक छ र छिट्टै प्रतिस्थापन गर्न सकिन्छ, सुधार प्रणाली सञ्चालन र मर्मत दक्षता।

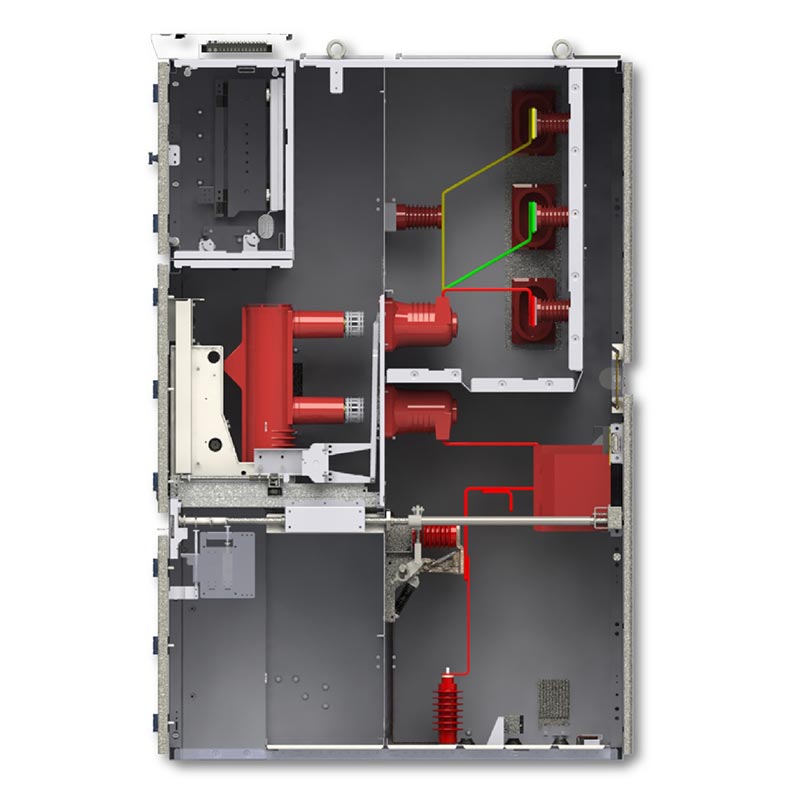

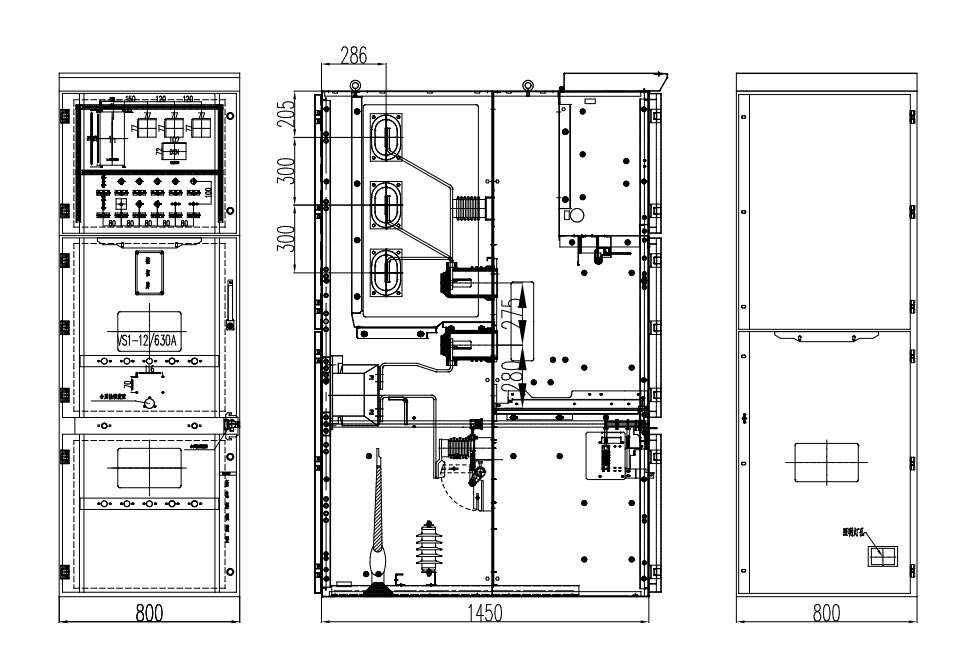

Kyn28 Switchgear 6kV क्याबिनेटलाई मेटल विभाजनद्वारा चार स्वतन्त्र डिब्बाहरूमा विभाजन गरिएको छ: एउटा बसबार कम्पार्टमेन्ट, सर्किट ब्रेकर कम्पार्टमेन्ट, केबल डिब्बा र कम भोल्टेज इन्स्ट्रुमेन्ट डिब्बा। प्रत्येक कम्पार्टमेन्टको प्रत्यक्ष कम्पोनेन्टहरू पूर्णतया पृथक छन्, प्रभावकारी रूपमा चरण-देखि-चरणको फैलावट रोक्न र चरण-देखि-जमिनमा सर्ट-सर्किट त्रुटिहरू, क्यास्केडिङ विफलताहरू बेवास्ता गर्दै, विद्युतीय झटकाको जोखिम कम गर्दै मर्मत, र उपकरण परिचालन सुरक्षा वृद्धि।
मेकानिकल + इलेक्ट्रिकल डुअल फाइभ-प्रिभेन्सन इन्टरलकिङ प्रणालीसँग सुसज्जित, यसको दुरुपयोगलाई हटाउँदै स्रोत:
- सर्किट ब्रेकरहरूको आकस्मिक खोल्ने वा बन्द गर्न रोक्छ;
- लोड अन्तर्गत सर्किट ब्रेकर ट्रली धकेल्न/हटाउन रोक्छ;
- यो सक्रिय हुँदा ग्राउन्डिङ स्विच बन्द गर्न रोक्छ;
- ग्राउन्डिङ स्विच बन्द हुँदा आकस्मिक ऊर्जालाई रोक्छ;
- ऊर्जावान कम्पार्टमेन्टमा आकस्मिक प्रवेशलाई रोक्छ।
क्याबिनेट एक कम्प्याक्ट संरचना छ, स्थापना ठाउँ बचत। यसको मोड्युलर डिजाइनले लचिलो संयोजनको लागि अनुमति दिन्छ र विद्युत वितरण प्रणालीको विस्तार आवश्यकताहरू पूरा गर्न क्याबिनेट प्रकारको विस्तार। यो सजिलै संग अनुकूल छ विभिन्न प्रणाली वास्तुकलाहरू, जस्तै एकल बसबार र एकल बसबार खण्डित प्रणालीहरू, भविष्यलाई सहज बनाउने प्रणाली अपग्रेड र एकीकरण।
1. परिवेश तापमान: -10℃ ~ +40℃
2. उचाइ: ≤1000m (1000m भन्दा माथि उच्च-उचाइ क्षेत्रहरूको लागि अनुकूलित डिजाइनहरू उपलब्ध छन्)
3. हावाको आर्द्रता: दैनिक औसत सापेक्षिक आर्द्रता ≤95%, मासिक औसत सापेक्षिक आर्द्रता ≤90% (गैर-घन)
4. वरपरको वातावरण: कुनै संक्षारक वा विस्फोटक ग्यासहरू छैनन्, धुलोको ठूलो मात्रा छैन, र कुनै ज्वलनशील वा विस्फोटक छैन। मिडिया
1. पावर प्लान्ट सहायक प्रणालीहरू: स्थिरता सुनिश्चित गर्दै, बिरुवाको शक्ति प्राप्त गर्न, वितरण गर्न र सुरक्षा गर्न प्रयोग गरिन्छ। जनरेटर सहायक उपकरणमा बिजुली आपूर्ति;
2. औद्योगिक र खानी उद्यम शक्ति वितरण: खनन जस्ता उच्च-भार औद्योगिक परिदृश्यहरूको लागि उपयुक्त, विद्युत आपूर्ति नियन्त्रण र ओभरलोड/सर्ट सर्किट सुरक्षा आवश्यकताहरू पूरा गर्दै धातु विज्ञान र रासायनिक उद्योगहरू उच्च शक्ति उपकरण;
3. व्यावसायिक र अग्लो भवनहरू: ठूला सपिङ मलहरू, कार्यालय भवनहरू, होटलहरू, इत्यादिको सबस्टेशनहरूमा प्रयोग गरिन्छ, निर्माण शक्तिको सुरक्षित वितरण र परिष्कृत व्यवस्थापन प्राप्त गर्न;
4. सार्वजनिक सबस्टेशनहरू: शहरी र औद्योगिक सबस्टेशनहरूमा मुख्य मध्यम-भोल्टेज विद्युत वितरण उपकरणको रूपमा, क्षेत्रीय पावर ग्रिडको स्थिर सञ्चालन सुनिश्चित गर्दै।
परियोजना पृष्ठभूमि: स्टील समूहको रोलिङ मिल कार्यशालामा अवस्थित स्विचगियर पुरानो र बारम्बार थियो खराबी, उत्पादन लाइन को निरन्तर सञ्चालन प्रभावित। उच्च-विश्वसनीयता मध्यम-भोल्टेज स्विचगियर प्रतिस्थापनको लागि आवश्यक थियो।
समाधान: 28 Usune KYN28-6KV स्विचगियर एकाइहरू चयन गरियो, 10kV पावर वितरण प्रणालीसँग मिल्दो, 1600A को मूल्याङ्कन गरिएको वर्तमान र 31.5kA (4s) को छोटो समय प्रतिरोधी वर्तमान, VS1 भ्याकुम सर्किटसँग कन्फिगर गरिएको तोड्नेहरू।
कार्यान्वयन नतिजाहरू: सुरु भएको तीन वर्षमा, उपकरणहरू कुनै विफलता बिना सञ्चालन भएको छ। द पाँच-तह इन्टरलकिङ प्रणालीले प्रभावकारी रूपमा गलत सञ्चालनलाई रोक्छ, र कम्पार्टमेन्टलाइज्ड संरचनाले यसलाई जोगाउँछ गल्तीहरूको फैलावट। रोलिङ मिल उत्पादन लाइन को विद्युत आपूर्ति स्थिरता 99.9% ले सुधार भएको छ, घट्दै 5 मिलियन युआन भन्दा बढी द्वारा वार्षिक डाउनटाइम घाटा, ग्राहकबाट उच्च प्रशंसा कमाई।
A: परम्परागत स्थिर स्विचगियरको तुलनामा, Usune KYN28-6KV को सबैभन्दा ठूलो फाइदा यसको हटाउन सकिने डिजाइन हो। सर्किट ब्रेकर ट्रली स्वतन्त्र रूपमा सार्न सकिन्छ, सम्पूर्ण क्याबिनेटको पावर बन्द गर्ने आवश्यकतालाई हटाउँदै मर्मतसम्भार, पावर आउटेजको प्रभावलाई उल्लेखनीय रूपमा कम गर्दै। एकै साथ, यसको धातु-बख्तरबंद कम्पार्टमेन्टलाइज्ड संरचना र व्यापक पाँच-प्रूफ इन्टरलकिङ प्रणालीले परिष्कृत सुरक्षा प्रदान गर्दछ। मोड्युलर डिजाइन सुविधा दिन्छ विस्तार र प्रणाली एकीकरण, जटिल पावर वितरण आवश्यकताहरु को लागी अनुकूलन र कम समग्र मा परिणामस्वरूप जीवनचक्र मर्मत लागत।
A: हो। उच्च-उचाई वातावरणको लागि > 1000m, Usune इन्सुलेशन डिजाइन र घटक चयन अनुकूलन गर्नेछ। को लागी विशेष वातावरणहरू जस्तै संक्षारक, उच्च आर्द्रता, र धुलो वातावरण, अनुकूलित समाधानहरू जस्तै एन्टी-जंग कोटिंग्स, परिष्कृत सील, र डस्टप्रूफ बाधाहरू प्रदान गर्न सकिन्छ। मानकको लागि उत्पादन चक्र अनुकूलित उत्पादनहरू लगभग 15-20 दिन हो, अनुकूलन जटिलता र अर्डर मात्रा मा निर्भर गर्दछ।
A: स्रोत कारखानाको रूपमा, Usune पूर्ण जीवनचक्र सेवाहरू प्रदान गर्दछ: पूर्व बिक्री समाधान डिजाइन, प्यारामिटर समावेश गर्दछ चयन, र प्राविधिक परामर्श; बिक्री फलो-अपमा उत्पादन प्रगति ट्र्याकिङ र कारखाना परीक्षण समावेश छ सहयोग बिक्री पछि नि: शुल्क स्थापना र कमीशन, अपरेटर प्रशिक्षण, 1-वर्ष उपकरण वारेन्टी, लाइफटाइम स्पेयर पार्ट्स आपूर्ति र मर्मत सेवाहरू, र सुनिश्चित गर्न प्राविधिक आवश्यकताहरूको लागि 24-घण्टा विश्वव्यापी प्रतिक्रिया स्थिर उपकरण सञ्चालन।
