मध्यम भोल्टेज Vcb प्यानल पावर प्लान्टहरू, सबस्टेशनहरू, औद्योगिक सुविधाहरू, खानी उद्यमहरू, व्यावसायिक भवनहरू, र अन्य इनडोर मध्यम-भोल्टेज वितरण परियोजनाहरू। Usune उपकरण निर्माण गर्दछ लागू IEC र GB मापदण्ड अनुसार र ISO 9001, ISO 14001, र ISO 45001 व्यवस्थापन अन्तर्गत सञ्चालन प्रणालीहरू, अन्तर्राष्ट्रिय बजार आवश्यकताहरूको लागि उपलब्ध सीई प्रमाणीकरणको साथ।
यस स्विचगियरको मुख्य विशेषता यसको फिर्ता लिन सकिने भ्याकुम सर्किट ब्रेकर व्यवस्था हो। स्थायीको सट्टा क्याबिनेट भित्र सर्किट ब्रेकर फिक्स गर्दै, ब्रेकर चल ट्रलीमा स्थापना गरिएको छ जुन सार्न सकिन्छ। सञ्चालन प्रक्रिया अनुसार सेवा, परीक्षण, र पृथक स्थिति बीच।
यो डिजाइनले निरीक्षण, प्रतिस्थापन, र समस्या निवारणको समयमा व्यावहारिक फाइदाहरू प्रदान गर्दछ। सर्किट ब्रेकर ट्रलीहरू, पीटी ट्रलीहरू, र आइसोलेटर ट्रलीहरू विद्युतीय योजना अनुसार कन्फिगर गर्न सकिन्छ, जबकि हटाउन सकिने संरचनाले मर्मत कर्मीहरूलाई विघटन नगरी सान्दर्भिक उपकरणहरूमा पहुँच गर्न अनुमति दिन्छ पूरा क्याबिनेट।
सबस्टेशनहरू र औद्योगिक वितरण प्रणालीहरूको लागि जहाँ योजनाबद्ध मर्मत र उपकरण प्रतिस्थापन आवश्यक छ कुशलतापूर्वक पूरा भयो, फिर्ता लिन सकिने डिजाइनले सेवा सञ्चालनलाई सरल बनाउन र आवश्यक समय कम गर्न सक्छ उपकरण हस्तक्षेप।

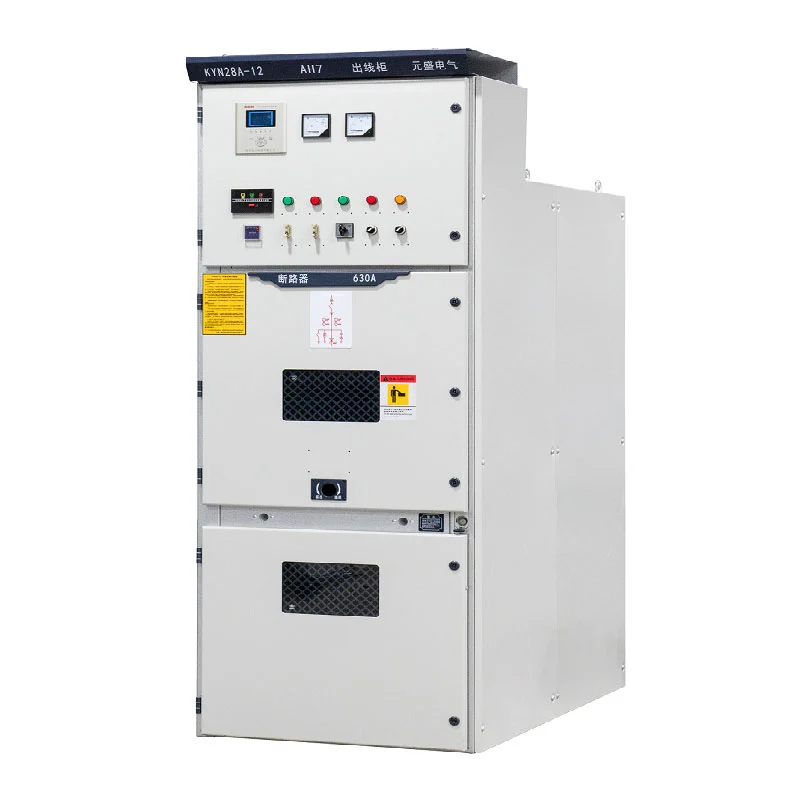

सुरक्षित सञ्चालन मध्यम-भोल्टेज स्विचगियरको लागि एक प्रमुख खरिद विचार हो किनभने गलत स्विचिङ अनुक्रमहरू गम्भीर विद्युतीय खतराहरू सिर्जना गर्न सक्छ। KYN28 श्रृंखलाले मेकानिकल पाँच-प्रूफ इन्टरलक प्रणाली समावेश गर्दछ गलत सञ्चालन प्रक्रियाहरू प्रतिबन्ध गर्न डिजाइन गरिएको।
इन्टरलक संरचनाले सर्किट ब्रेकरको गलत कार्यलाई रोक्छ, ट्रलीलाई तान्न वा मुनि धकेल्नबाट रोक्छ। लोड, सर्किट सक्रिय हुँदा अर्थिंग स्विच बन्द हुनबाट रोक्छ, सर्किट हुनबाट रोक्छ अर्थिङ स्विच बन्द हुँदा ऊर्जावान हुन्छ, र कर्मचारीहरूलाई गल्तिले लाइभ डिब्बाहरूमा प्रवेश गर्नबाट रोक्छ।
यो मेकानिकल इन्टरलकिङ व्यवस्थाले स्विच गर्दा अतिरिक्त भौतिक सुरक्षा बाधा प्रदान गर्दछ मर्मत कार्यहरू, अपरेटरहरूलाई सही अपरेटिङ अनुक्रम पछ्याउन मद्दत गर्दै।

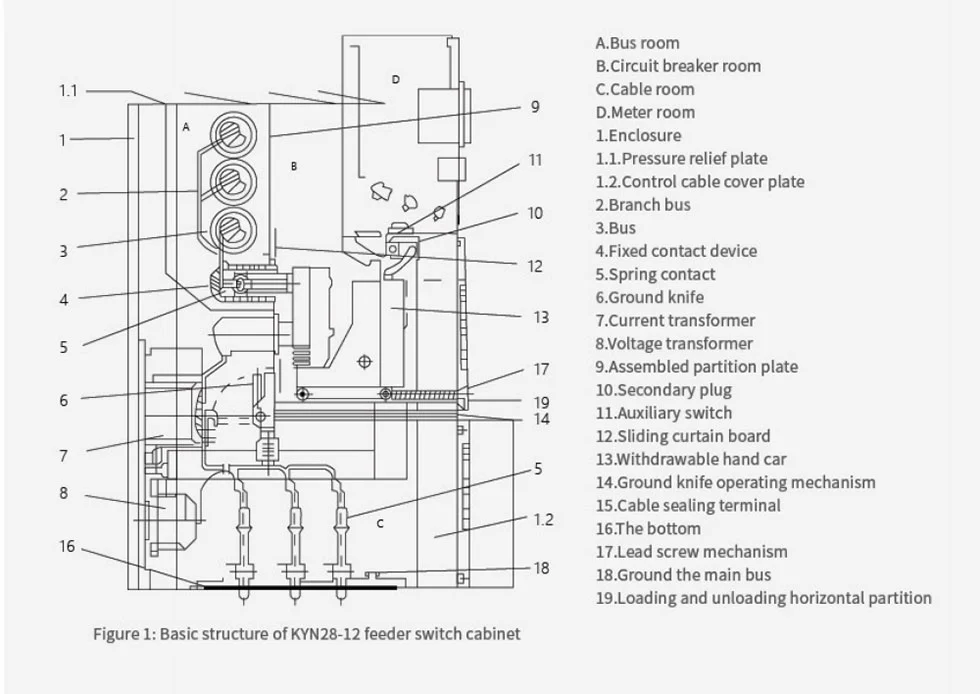

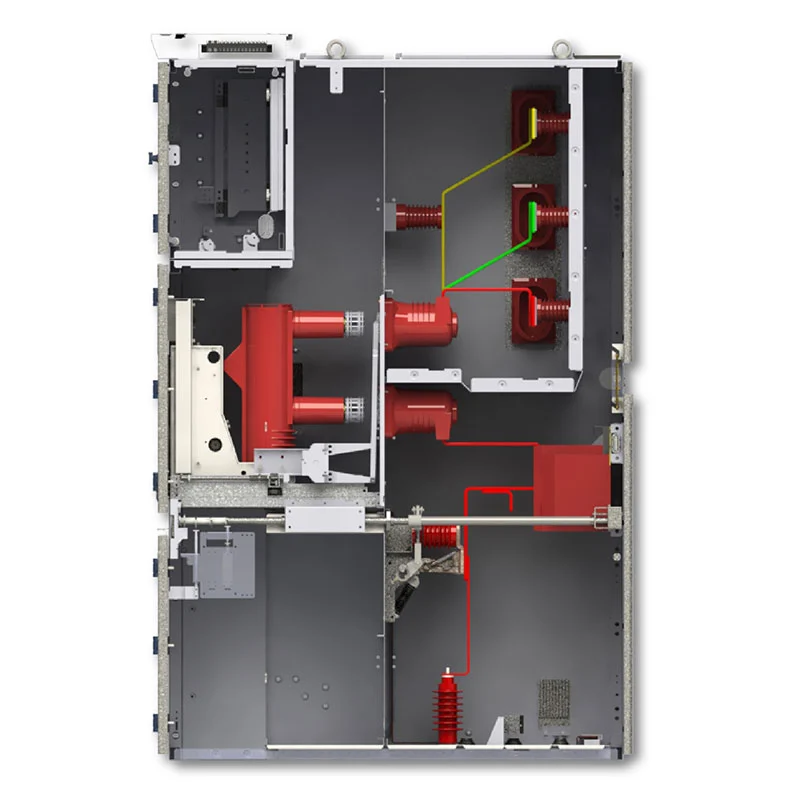

मध्यम भोल्टेज Vcb प्यानलले धातु-विभाजित आन्तरिक संरचना अपनाउँछ जसले मुख्य विद्युतलाई अलग गर्दछ। खण्डहरू। ब्रेकर कम्पार्टमेन्ट, बसबार डिब्बा, केबल डिब्बा, उपकरण र नियन्त्रण डिब्बा, र दबाब राहत खण्ड स्वतन्त्र रूपमा व्यवस्थित गरिएको छ।
यो कम्पार्टमेन्टलाइज्ड निर्माणले आन्तरिक गल्तीको प्रसारलाई सीमित गर्न मद्दत गर्दछ र फरक फरक पार्छ निरीक्षण र मर्मतसम्भारको समयमा विद्युतीय घटकहरू। यसले आन्तरिक विद्युतीय लेआउटलाई पनि सजिलो बनाउँछ अपरेटर र मर्मत कर्मचारीहरू बुझ्न।
शीर्ष-माउन्ट गरिएको दबाव राहत फ्ल्यापहरूले आन्तरिक घटनामा दबाब जारी गर्नको लागि एक नियन्त्रित मार्ग प्रदान गर्दछ। चाप गल्ती, कर्मचारी र वरपरका उपकरणहरूमा गल्ती दबावको सम्भावित प्रभावलाई कम गर्न मद्दत गर्दछ।
क्याबिनेट फ्रन्ट साइड अपरेशन र मर्मतसम्भारको लागि डिजाइन गरिएको हो, जुन मूल्यवान हुन सक्छ जब बिजुली कोठा छ। सीमित पछाडि पहुँच। अपरेटरहरूले अगाडिबाट नियमित स्विचिङ र मर्मत प्रक्रियाहरू गर्न सक्छन् अनुमोदित अपरेटिङ अनुक्रम अनुसार उपकरण।
अगाडि पहुँच व्यवस्थाले उपकरण कोठा योजनालाई सरल बनाउन मद्दत गर्दछ र पछाडि आवश्यक ठाउँ कम गर्न सक्छ नियमित मर्मत गतिविधिहरूको लागि क्याबिनेट। एक निर्मित संक्षेपण हीटर आर्द्र वातावरणको लागि कन्फिगर गर्न सकिन्छ क्याबिनेट भित्र संक्षेपण सम्बन्धी जोखिमहरू कम गर्न मद्दत गर्न।
विभिन्न मध्यम-भोल्टेज वितरण प्रणालीहरूलाई विभिन्न क्याबिनेट कार्यहरू आवश्यक पर्दछ। उपकरण रूपमा कन्फिगर गर्न सकिन्छ अपस्ट्रिम नेटवर्कबाट बिजुली प्राप्त गर्नको लागि आगमन क्याबिनेट, फिडर आपूर्ति गर्न बाहिर जाने क्याबिनेट वा मोटर्स, एक PT र भोल्टेज मापन क्याबिनेट, एक मिटरिङ क्याबिनेट, एक बस सेक्शनलाइजर क्याबिनेट, वा एक अलगाव क्याबिनेट।
यो कन्फिगरेसन लचिलोपनले EPC ठेकेदारहरू, विद्युतीय प्रणाली एकीकरणकर्ताहरू, र औद्योगिक प्रयोगकर्ताहरूलाई विकास गर्न अनुमति दिन्छ। एउटै क्याबिनेट अपनाउनुको सट्टा परियोजनाको एकल-लाइन रेखाचित्र अनुसार स्विचगियर लाइनअपहरू प्रत्येक आवेदन को लागी व्यवस्था।
पावर प्लान्टहरूलाई बिजुली प्राप्त गर्न, वितरण गर्न र नियन्त्रण गर्न भरपर्दो मध्यम-भोल्टेज उपकरण चाहिन्छ। सहायक र वितरण प्रणाली भित्र। हटाउन सकिने VCB व्यवस्थाले व्यावहारिक समाधान प्रदान गर्दछ मर्मत टोलीहरूलाई ब्रेकर ट्रली हटाउन वा प्रतिस्थापन गर्न अनुमति दिंदा सर्किट सुरक्षा र स्विचिङ आवश्यक छ।
सबस्टेशनहरूमा, स्विचगियर आगमन फिडरहरू, बहिर्गमन सर्किटहरू, बस सेक्शनलाइजिङ, भोल्टेजको लागि कन्फिगर गर्न सकिन्छ। मापन, र अन्य वितरण कार्यहरू। कम्पार्टमेन्ट संरचना र पाँच-प्रूफ इन्टरलकिङ प्रणाली मद्दत गर्दछ सुरक्षित स्विचिङ र मर्मत प्रक्रियाहरूलाई समर्थन गर्नुहोस्।
कारखाना र औद्योगिक सुविधाहरू प्रायः धेरै मोटरहरू, ट्रान्सफर्मरहरू, उत्पादन लाइनहरू, र सहायकहरू सञ्चालन गर्छन् विद्युतीय प्रणालीहरू। उपकरण विभिन्न फिडर र मोटर सुरक्षा आवश्यकताहरूको लागि कन्फिगर गर्न सकिन्छ, केन्द्रीकृत मध्यम-भोल्टेज स्विचन र प्लान्ट भित्र वितरण प्रदान गर्दै।
खानी सुविधाहरूमा मोटर, पम्प, भेन्टिलेशन प्रणाली, प्रशोधनका लागि भरपर्दो विद्युतीय वितरण चाहिन्छ। उपकरण, र सहायक भार। धातुले ढाकिएको निर्माण र फिर्ता लिन मिल्ने सर्किट ब्रेकर व्यवस्था प्रदान गर्दछ इनडोर मध्यम-भोल्टेज वितरण प्रणालीहरूको लागि व्यावहारिक कन्फिगरेसन।
ठूला व्यावसायिक भवनहरू र उच्च-वृद्धि सुविधाहरूमा मध्यम-भोल्टेज आगमन र वितरण उपकरणहरू आवश्यक पर्दछ। समर्पित विद्युतीय कोठा भित्र। फ्रन्ट-साइड सञ्चालन र मर्मतले उपकरण-कोठा योजनालाई सरल बनाउन मद्दत गर्न सक्छ जहाँ स्थापना स्थान सीमित छ।
मध्यम भोल्टेज Vcb प्यानल विभिन्न मध्यम-भोल्टेज वितरण आवश्यकताहरूको लागि उपलब्ध छ। मुख्य प्राविधिक प्यारामिटरहरू समावेश छन्:
| वस्तु | विशिष्टता |
| मूल्याङ्कन भोल्टेज | 3.6kV, 7.2kV, 12kV |
| रेटेड आवृत्ति | 50Hz / 60Hz |
| मूल्याङ्कन गरिएको वर्तमान | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ वर्तमान | 25kA, 31.5kA, 40kA, 50kA |
| मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| संरक्षण डिग्री | IP4X बाह्य घेरा, IP2X आन्तरिक डिब्बाहरू |
| परिवेशको तापक्रम | -15°C देखि +40°C |
| उचाइ | ≤1000m, उच्च उचाइका लागि derated |
| स्थापना | भित्री |
वास्तविक मूल्याङ्कन भोल्टेज, वर्तमान, सर्ट-सर्किट क्षमता, क्याबिनेट व्यवस्था, र अन्य प्राविधिक प्यारामिटरहरू हुनुपर्छ परियोजना एकल-लाइन रेखाचित्र र ग्राहक विशिष्टता अनुसार पुष्टि गर्नुहोस्।
उपकरणहरू -15°C देखि +40°C को परिवेश तापमान दायराको साथ इनडोर स्थापनाको लागि डिजाइन गरिएको हो। दैनिक औसत सापेक्षिक आर्द्रता 95% भन्दा बढी हुनु हुँदैन, जबकि मासिक औसत 90% भन्दा बढी हुनु हुँदैन।
स्थापना वातावरण विस्फोटक वा संक्षारक ग्याँस, प्रवाहकीय धुलो, र गम्भीर कम्पनबाट मुक्त हुनुपर्छ। मानक सेवा सर्तहरू बाहिर स्थापनाहरूको लागि, प्राविधिक आवश्यकताहरू Usune सँग पुष्टि गरिनु पर्छ उत्पादन अघि ताकि उपयुक्त कन्फिगरेसन मूल्याङ्कन गर्न सकिन्छ।
Usune बिजुली उपकरण क्षेत्रमा 14 वर्ष भन्दा बढी अनुभव छ र एक अनुभवी R&D टोली राख्छ। परियोजना-विशेष आवश्यकताहरु अनुसार उपकरण कन्फिगरेसन विकास गर्न सक्षम।

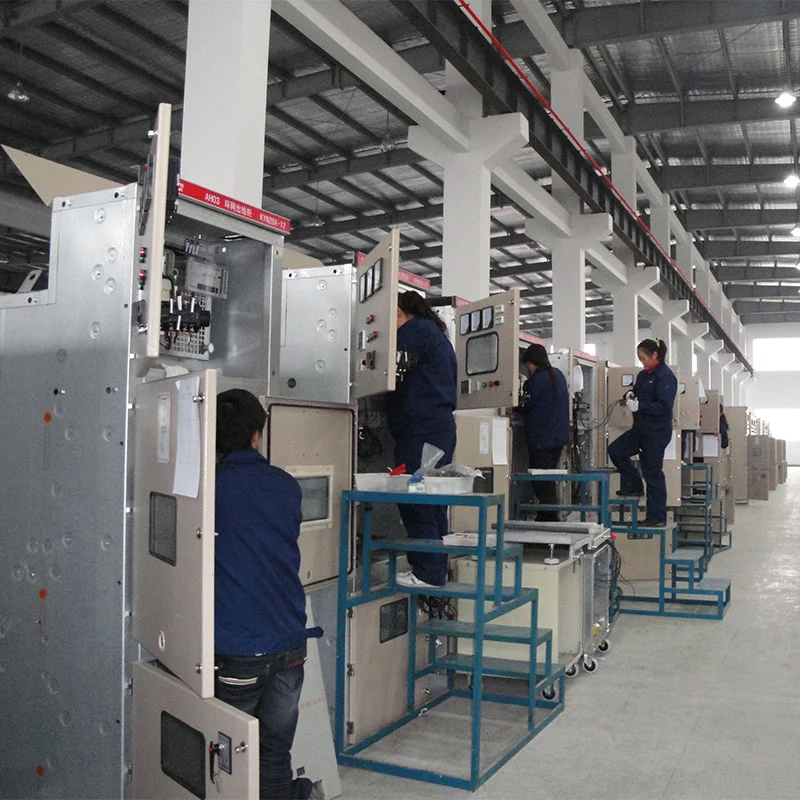

गुणस्तर नियन्त्रणले कम्पोनेन्टहरू, असेंबली, बिजुली प्रदर्शन, र समाप्त उत्पादनहरू समावेश गर्दछ। नियमित परीक्षणहरू छन् उपकरण उत्पादन प्रदर्शन प्रमाणित गर्न र डेलिभर स्विचगियर सुनिश्चित गर्न कारखाना छोड्नु अघि सञ्चालन सहमत प्राविधिक आवश्यकताहरू पूरा गर्दछ।
बिभिन्न परियोजनाहरूलाई फरक हालको मूल्याङ्कनहरू, क्याबिनेट संयोजनहरू, सुरक्षा व्यवस्थाहरू, र नियन्त्रण आवश्यक पर्दछ कार्यहरू। Usune ग्राहक एकल-लाइन रेखाचित्रमा आधारित ईन्जिनियरिङ् संचार र कन्फिगरेसन समर्थन प्रदान गर्दछ र प्राविधिक विनिर्देशहरू।
मानक कन्फिगरेसनहरूको लागि, Usune ले पुष्टिकरण पछि लगभग 15-20 दिनको उत्पादन अवधि प्रदान गर्न सक्छ र भुक्तानी, कन्फिगरेसन र अर्डर मात्रामा आधारित वास्तविक नेतृत्व समयको साथ।
Usune ग्राहक निरीक्षण, परियोजना समर्थन गर्न उत्पादन परीक्षण रिपोर्ट र सान्दर्भिक प्राविधिक कागजात कायम राख्छ स्वीकृति, र आपूर्तिकर्ता योग्यता प्रक्रियाहरू।
उपकरणहरू क्यास-स्पेस रकेट प्रक्षेपण परियोजनाको लागि सन्दर्भ गरिएको छ, जहाँ मध्यम-भोल्टेज विद्युतीय विशेष एयरोस्पेस पूर्वाधारको लागि वितरण उपकरण आवश्यक थियो।
रकेट प्रक्षेपण सुविधाहरूमा महत्वपूर्ण विद्युतीय भारहरू र समर्थन गर्ने प्रणालीहरू छन् जसलाई भरपर्दो शक्ति चाहिन्छ वितरण र नियन्त्रित स्विचिङ प्रक्रियाहरू। यस प्रकारको परियोजनामा, स्विचगियर कन्फिगरेसन आवश्यक छ बिजुली क्षमता मात्र होइन परिचालन सुरक्षा, दोष अलगाव, मर्मत पहुँच, र पनि विचार गर्नुहोस् समग्र विद्युत वितरण प्रणाली भित्र उपकरण एकीकरण।
फिर्ता गर्न मिल्ने भ्याकुम सर्किट ब्रेकर संरचना र पाँच-प्रूफ मेकानिकल इन्टरलकिङ प्रणाली उपयुक्त प्रदान गर्दछ नियन्त्रित स्विचिङ र मर्मतसम्भार कार्यहरूको लागि कन्फिगरेसन। विभागीय मन्त्रिपरिषद्को संरचना थप ब्रेकर, बसबार, केबल, र नियन्त्रण खण्डहरू बीच विभाजन समर्थन गर्दछ।
परियोजना सन्दर्भले Usune को मध्यम-भोल्टेज स्विचगियर टेक्नोलोजीको विशेष प्रयोगको प्रदर्शन गर्दछ। पूर्वाधार जहाँ विद्युत वितरण विश्वसनीयता र परिचालन सुरक्षा महत्त्वपूर्ण ईन्जिनियरिङ् हो विचारहरू।
उत्पादन मध्यम-भोल्टेज स्विचगियरको लागि लागू IEC र GB आवश्यकताहरूको सन्दर्भमा निर्मित छ र विद्युतीय उपकरण। Usune ISO 9001 गुणस्तर व्यवस्थापन प्रणाली, ISO 14001 पर्यावरण अनुसार सञ्चालन गर्दछ व्यवस्थापन प्रणाली, र ISO 45001 व्यावसायिक स्वास्थ्य र सुरक्षा व्यवस्थापन प्रणाली।
यो उत्पादन लागू हुने अन्तर्राष्ट्रिय बजारहरूको लागि CE प्रमाणीकरणको साथ पनि उपलब्ध छ। परीक्षण रिपोर्ट र प्राविधिक दस्तावेज परियोजना र ग्राहक आवश्यकताहरु अनुसार प्रदान गर्न सकिन्छ।
मानक कन्फिगरेसनले 3.6kV, 7.2kV, र 12kV अनुप्रयोगहरू समेट्छ। एक विशेष परियोजना को लागी, मूल्याङ्कन भोल्टेज र इन्सुलेशन प्यारामिटरहरू बिजुली प्रणाली आवश्यकताहरू अनुसार पुष्टि गरिनुपर्छ।

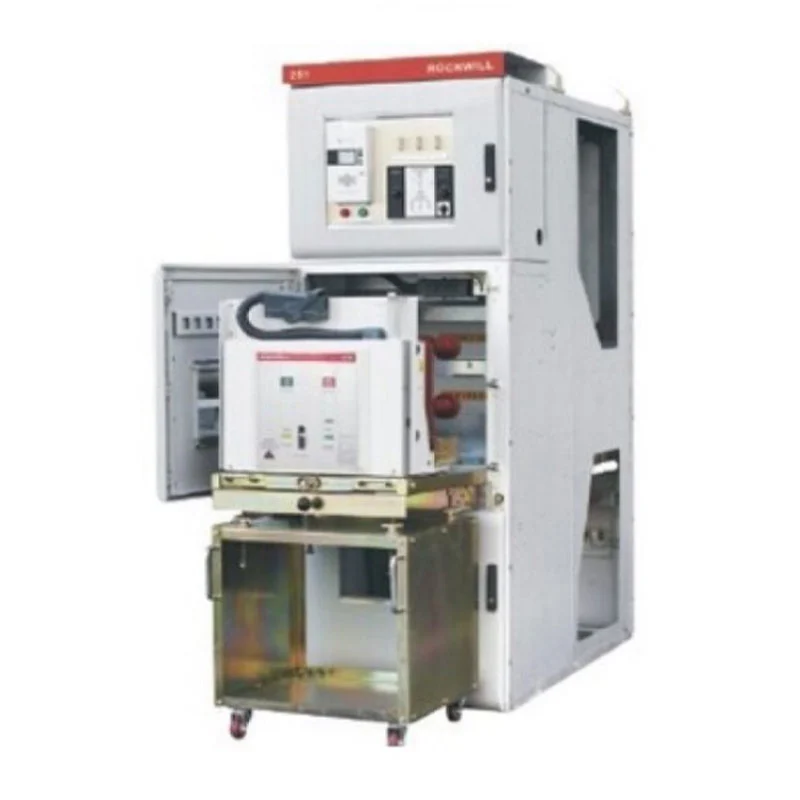

हटाउन सकिने ट्रलीले भ्याकुम सर्किट ब्रेकरलाई सञ्चालन र पृथक स्थानहरू बीच सार्न अनुमति दिन्छ। यो निरीक्षण, परीक्षण, प्रतिस्थापन, र मर्मत स्थायी रूपमा निश्चित ब्रेकर भन्दा बढी सुविधाजनक बनाउँछ व्यवस्था।
पाँच-प्रूफ प्रणाली गलत अपरेटिङ अनुक्रमहरू रोक्नको लागि डिजाइन गरिएको मेकानिकल सुरक्षा इन्टरलक हो। यसले मद्दत गर्छ अनुचित ब्रेकर सञ्चालन रोक्न, लोड अन्तर्गत ट्रली चाल, गलत अर्थिंग स्विच सञ्चालन, एक ऊर्जावान Earthed सर्किट, र ऊर्जावान कम्पार्टमेन्टहरूमा आकस्मिक पहुँच।
हो। स्विचगियरलाई आगमन, बहिर्गमन, PT, मिटरिङ, बस सेक्शनलाइजर, वा आइसोलेशन क्याबिनेटको रूपमा व्यवस्थित गर्न सकिन्छ। परियोजनाको विद्युतीय कन्फिगरेसन अनुसार।
हो। Usune ले OEM आवश्यकताहरूलाई समर्थन गर्दछ जस्तै ग्राहक लोगो, कम्पनीको नाम, र परियोजना-विशेष कन्फिगरेसनहरू, प्राविधिक र उत्पादन पुष्टिकरणको अधीनमा।
मानक कन्फिगरेसनहरूको लागि, सामान्य उत्पादन अवधि भुक्तानी र प्राविधिक पछि लगभग 15-20 दिन हो पुष्टिकरण। वास्तविक नेतृत्व समय उत्पादन कन्फिगरेसन, मात्रा, र परियोजना आवश्यकताहरूमा निर्भर गर्दछ।
Usune अन्तिम विधानसभा मार्फत कम्पोनेन्टहरूबाट गुणस्तर निरीक्षण सञ्चालन गर्दछ र ढुवानी अघि नियमित परीक्षणहरू गर्दछ। सान्दर्भिक परीक्षण रिपोर्ट ग्राहक र परियोजना आवश्यकताहरु अनुसार प्रदान गर्न सकिन्छ।
मानक वारेन्टी अवधि शिपिंग मिति देखि 12 महिना हो, सहमत बिक्री र प्राविधिक विषय सर्तहरू।
यदि तपाइँ पावर प्लान्ट, सबस्टेशन, औद्योगिक सुविधा, खानी परियोजनाको लागि मध्यम भोल्टेज Vcb प्यानल सोर्स गर्दै हुनुहुन्छ भने, व्यावसायिक भवन, वा विशेष पूर्वाधार परियोजना, Usune तपाईंको आधारमा कन्फिगरेसन समर्थन प्रदान गर्न सक्छ विद्युत आवश्यकताहरु।
तपाईंको एकल-लाइन रेखाचित्र, मूल्याङ्कन भोल्टेज, मूल्याङ्कन गरिएको वर्तमान, सर्ट-सर्किट स्तर, क्याबिनेट मात्रा, र आवश्यक पठाउनुहोस् प्राविधिक मूल्याङ्कन र उद्धरणको लागि Usune लाई कार्य गर्दछ।
