मध्यम भोल्टेज ड्रअर प्रकार प्यानलले पावर प्राप्त गर्ने, फिडर वितरण, भोल्टेज मापन, मिटरिङ, समर्थन गर्दछ। बस सेक्शनिङ, र अलगाव कार्यहरू। Usune एक ईन्जिनियरिङ्-उन्मुख कन्फिगरेसन संग उपकरण प्रदान गर्दछ दृष्टिकोण र ISO 9001, ISO 14001, र ISO 45001 व्यवस्थापन प्रणाली अन्तर्गत सञ्चालन गर्दछ, अनुसार डिजाइन गरिएका उत्पादनहरू सहित लागू हुने IEC र GB मापदण्डहरू र सान्दर्भिक बजारहरूको लागि उपलब्ध CE प्रमाणीकरणमा।
ठूला विद्युतीय परियोजनाहरूमा प्राय: एकल वितरण लाइनको सट्टा धेरै स्वतन्त्र पावर सर्किटहरू समावेश हुन्छन्। आगमन शक्ति, ट्रान्सफर्मर फिडरहरू, मोटर सर्किटहरू, मिटरिङ सर्किटहरू, र सहायक लोडहरू सबै आवश्यक पर्दछ। विभिन्न विद्युतीय कार्यहरू।
KYN28 मध्यम भोल्टेज दराज प्रकार प्यानलले यी कार्यहरूलाई एक भित्र छुट्टै क्याबिनेटको रूपमा व्यवस्थित गर्न अनुमति दिन्छ। समन्वित लाइनअप। यसले परियोजनाको एकल-लाइन रेखाचित्र वरिपरि वितरण प्रणाली निर्माण गर्न सम्भव बनाउँछ प्रत्येक सर्किटको लागि एक समान क्याबिनेट कन्फिगरेसन प्रयोग गर्नुको सट्टा।
खरीद टोलीहरूको लागि, यो मोड्युलर वास्तुकलाले उपकरण विशिष्टतालाई सरल बनाउन सक्छ किनभने क्याबिनेट कार्यहरू गर्न सक्छन् वास्तविक बिजुली नेटवर्क अनुसार परिभाषित गर्नुहोस्। यसले समग्र लाइनअप अनुसार योजना बनाउन अनुमति दिन्छ फिडरहरूको संख्या, वर्तमान आवश्यकताहरू, सुरक्षा व्यवस्थाहरू, र भविष्यको वितरण आवश्यकताहरू।
मध्यम-भोल्टेज वितरण प्रणालीको कन्फिगरेसन प्रत्येक सर्किटको प्रकार्यमा धेरै निर्भर गर्दछ। ए आगमन सर्किटले अपस्ट्रीम स्रोतबाट विद्युतीय शक्ति प्राप्त गर्दछ, जबकि बहिर्गमन सर्किटहरूले शक्ति वितरण गर्दछ ट्रान्सफर्मर, मोटर, उत्पादन उपकरण, वा अन्य लोड।
Usune आगमन क्याबिनेटहरू, बाहिर जाने क्याबिनेटहरू, PT र भोल्टेज मापन क्याबिनेटहरू संग KYN28 श्रृंखला कन्फिगर गर्न सक्नुहुन्छ, मिटरिङ क्याबिनेटहरू, बस सेक्शनलाइजर क्याबिनेटहरू, र आइसोलेशन क्याबिनेटहरू। प्रत्येक क्याबिनेट प्रकार मा एकीकृत गर्न सकिन्छ परियोजनाको विद्युतीय वास्तुकला अनुसार समग्र स्विचगियर लाइनअप।
यो सर्किट-आधारित दृष्टिकोण विशेष गरी EPC परियोजनाहरूको लागि उपयोगी छ जहाँ स्विचगियर विशिष्टता हुनुपर्छ अनुमोदित बिजुली रेखाचित्र संग नजिकको अनुरूप।
बिजुली वितरण आवश्यकताहरू कारखानाहरू विस्तार, उत्पादन लाइनहरू थपिएको वा पूर्वाधारको रूपमा परिवर्तन हुन सक्छ क्षमता बढ्छ। एक स्विचगियर लाइनअप जुन प्रारम्भिक बिजुली लोडको लागि मात्र योजना गरिएको छ गाह्रो हुन सक्छ थप फिडरहरू आवश्यक पर्दा परिमार्जन गर्नुहोस्।
KYN28 श्रृंखला को मोड्युलर व्यवस्था एक भित्र विभिन्न सर्किट संगठित गर्न को लागी अधिक लचिलोपन प्रदान गर्दछ। मध्यम भोल्टेज वितरण प्रणाली। परियोजना योजनाको बखत, ग्राहकहरूले उपयुक्त स्थानहरू आरक्षित गर्न वा परिभाषित गर्न सक्छन् अपेक्षित भविष्य आवश्यकताहरू अनुसार अतिरिक्त कार्यात्मक क्याबिनेटहरू।
यस दृष्टिकोणले स्विचगियर प्रणालीलाई परियोजनाको दीर्घकालीन विद्युतीय प्रणालीको अंशको रूपमा विचार गर्न अनुमति दिन्छ। वास्तुकला मात्र उपकरण को एक टुक्रा को रूप मा भन्दा।
मध्यम-भोल्टेज उपकरणको भौतिक व्यवस्था विद्युतीय कोठा डिजाइनको लागि महत्त्वपूर्ण विचार हो। उपलब्ध स्थापना क्षेत्र भित्र फिटिंग गर्दा उपकरणले पर्याप्त परिचालन पहुँच प्रदान गर्न आवश्यक छ।
KYN28 मध्यम भोल्टेज ड्रअर प्रकार प्यानलले अगाडि-साइड सञ्चालन र मर्मतसम्भारको साथ धातु-बन्द संरचना प्रयोग गर्दछ। ब्रेकर, बसबार, केबल, र नियन्त्रण खण्डहरू स्वतन्त्र कम्पार्टमेन्टको रूपमा व्यवस्थित छन्, स्पष्ट रूपमा सिर्जना गर्दै संगठित क्याबिनेट संरचना।
विद्युतीय कोठा डिजाइनरहरूको लागि, यो कन्फिगरेसनले थप अनुमानित उपकरण लेआउट स्थापना गर्न मद्दत गर्दछ र अनुमति दिन्छ। स्विचगियर लाइनअप उपलब्ध कोठा आयामहरू र केबल जडान आवश्यकताहरू वरिपरि योजना बनाइन्छ।
धेरै फिडरहरू भएको वितरण प्रणालीमा, मर्मत आवश्यकताहरू व्यक्तिगत सर्किटहरू बीच फरक हुन सक्छ। एक सर्किट मा एक दोष वा नियोजित निरीक्षण बिजुली अपरेटिङ प्रक्रिया अनुसार व्यवस्थित गरिनु पर्छ अनावश्यक रूपमा असंबद्ध खण्डहरू परेशान नगरी।
निकासी योग्य कार्यात्मक एकाईले सान्दर्भिक उपकरणहरूलाई निरीक्षणको लागि पृथक स्थितिमा सार्न अनुमति दिन्छ, परीक्षण, वा प्रतिस्थापन। मेकानिकल इन्टरलकिङ प्रणालीले सञ्चालन अनुक्रम नियन्त्रण गर्छ र रोक्न मद्दत गर्छ गलत स्विचिंग कार्यहरू।
यसले उपकरणहरूलाई वितरण प्रणालीहरूको लागि उपयुक्त बनाउँछ जहाँ व्यक्तिगत सर्किट व्यवस्थापन महत्त्वपूर्ण भाग हो दैनिक विद्युत सञ्चालनको।
आगमन क्याबिनेट अपस्ट्रीम पावर स्रोतबाट बिजुली प्राप्त गर्न र यसलाई जडान गर्न प्रयोग गरिन्छ मध्यम भोल्टेज बसबार प्रणाली। यसको कन्फिगरेसन आगमन सर्किटको मूल्याङ्कन गरिएको वर्तमान अनुसार निर्धारण गर्न सकिन्छ, सुरक्षा आवश्यकताहरू, मापन आवश्यकताहरू, र समग्र वितरण वास्तुकला।
बहिर्गमन क्याबिनेटहरूले डाउनस्ट्रीम ट्रान्सफर्मरहरू, मोटरहरू, फिडरहरू, वा अन्य बिजुलीहरूमा मध्यम-भोल्टेज शक्ति वितरण गर्दछ। भार। बाहिर जाने क्याबिनेटहरूको संख्या र विशिष्टता परियोजनाको लोड वितरण अनुसार योजना गर्न सकिन्छ र फिडर व्यवस्था।
PT क्याबिनेट भोल्टेज मापन र सम्बन्धित विद्युतीय निगरानी कार्यहरूको लागि प्रयोग गरिन्छ। मा एकीकृत गर्न सकिन्छ स्विचगियर लाइनअप जहाँ परियोजनालाई भोल्टेज रूपान्तरण र मध्यम-भोल्टेज भित्र मापन चाहिन्छ वितरण प्रणाली।
मिटरिङ क्याबिनेटले समर्पित आवश्यक अनुप्रयोगहरूको लागि विद्युतीय ऊर्जा मापन उपकरणहरू समायोजन गर्न सक्छ। पावर मिटरिङ। यसको कन्फिगरेसन परियोजनाको मापन र उपयोगिता आवश्यकताहरूसँग समन्वय गर्न सकिन्छ।
बस सेक्शनलाइजर क्याबिनेट मध्यम-भोल्टेज बसबारको खण्डहरू विभाजन गर्न वा जडान गर्न प्रयोग गरिन्छ प्रणाली डिजाइन। यो व्यवस्थाले धेरैसँग वितरण नेटवर्कहरू डिजाइन गर्दा थप लचिलोपन प्रदान गर्न सक्छ शक्ति स्रोत वा बस खण्डहरू।
आइसोलेशन क्याबिनेटले बिजुली अलगाव आवश्यकताहरूको लागि एक समर्पित कन्फिगरेसन प्रदान गर्दछ। यसको व्यवस्था परियोजनाको स्विचिङ अनुक्रम, ग्राउन्डिङ योजना, र विद्युतीय सुरक्षा अनुसार निर्धारण गरिनुपर्छ प्रक्रियाहरू।
उत्पादन सुविधाहरूमा प्राय: उत्पादन लाइनहरू, मोटरहरू, ट्रान्सफर्मरहरू, कम्प्रेसरहरू, पम्पहरू, र सहायकहरू समावेश हुन्छन्। विभिन्न शक्ति आवश्यकताहरु संग प्रणाली। एक मोड्युलर स्विचगियर लाइनअपले यी सर्किटहरू अनुसार व्यवस्थित गर्न सक्छ कारखानाको विद्युतीय वितरण संरचना।
सबस्टेशनहरूलाई धेरै आगमन, बहिर्गमन, मापन, र बस खण्ड सर्किटहरू आवश्यक पर्दछ। मोड्युलर क्याबिनेट व्यवस्थाले इन्जिनियरहरूलाई सबस्टेशनको एकल-लाइन रेखाचित्रमा आधारित पूर्ण स्विचगियर लाइनअप विकास गर्न अनुमति दिन्छ।
खनन कार्यहरू सामान्यतया साइटको विभिन्न क्षेत्रहरूमा वितरित धेरै विद्युतीय लोडहरू समावेश गर्दछ। द उपकरणहरू फिडर वितरण र मोटरहरू, पम्पहरू, भेन्टिलेसनको लागि पावर व्यवस्थापन समर्थन गर्न कन्फिगर गर्न सकिन्छ। प्रणाली, र प्रशोधन उपकरण।
ठूला व्यावसायिक र अग्लो भवनहरूलाई व्यवस्थित मध्यम भोल्टेज पावर रिसेप्शन र वितरण चाहिन्छ। फरक क्याबिनेट कार्यहरू भवनको ट्रान्सफर्मर, फिडर, मिटरिङ, र विद्युतीय कोठा अनुसार मिलाउन सकिन्छ। आवश्यकताहरु।
यातायात सुविधाहरू र विशेष औद्योगिक प्रतिष्ठानहरू जस्ता पूर्वाधार परियोजनाहरू समावेश हुन सक्छन् विभिन्न अपरेटिङ आवश्यकताहरु संग धेरै बिजुली लोड। मोड्युलर कन्फिगरेसनले लचिलोपन प्रदान गर्दछ यी सर्किटहरूलाई एक समन्वयित मध्यम-भोल्टेज वितरण प्रणालीमा एकीकृत गर्दै।
| वस्तु | विशिष्टता |
| मूल्याङ्कन भोल्टेज | 3.6kV, 7.2kV, 12kV |
| रेटेड आवृत्ति | 50Hz / 60Hz |
| मूल्याङ्कन गरिएको वर्तमान | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ वर्तमान | 25kA, 31.5kA, 40kA, 50kA |
| मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| संरक्षण डिग्री | IP4X बाह्य घेरा, IP2X आन्तरिक डिब्बाहरू |
| परिवेशको तापक्रम | -15°C देखि +40°C |
| उचाइ | ≤1000m, उच्च उचाइका लागि derated |
| स्थापना | भित्री |
अन्तिम मूल्याङ्कन भोल्टेज, वर्तमान, सर्ट सर्किट क्षमता, क्याबिनेट संयोजन, र कार्यात्मक एकाइ व्यवस्था हुनुपर्छ परियोजना विद्युतीय रेखाचित्र र प्राविधिक विशिष्टता अनुसार पुष्टि गर्नुहोस्।
उपकरण -15°C र +40°C बीचको परिवेशको तापक्रमको साथ इनडोर स्थापनाको लागि हो। दैनिक औसत सापेक्षिक आर्द्रता 95% भन्दा बढी हुनु हुँदैन, जबकि मासिक औसत सापेक्षिक आर्द्रता 90% भन्दा बढी हुनु हुँदैन।
स्थापना वातावरण विस्फोटक वा संक्षारक ग्याँस, प्रवाहकीय धुलो, र गम्भीर कम्पनबाट मुक्त हुनुपर्छ। यदि उपकरणहरू यी मानक अवस्थाहरू बाहिर सञ्चालन गर्न आवश्यक छ भने, वातावरणीय आवश्यकताहरू हुनुपर्छ प्राविधिक डिजाइन र उत्पादन अघि Usune संग पुष्टि।
उपकरणहरू क्यास-स्पेस रकेट प्रक्षेपण परियोजनाको लागि सन्दर्भ गरिएको छ, एक विशेष पूर्वाधार परियोजना एक संगठित मध्यम भोल्टेज विद्युत वितरण प्रणाली आवश्यक छ।
एयरोस्पेस पूर्वाधारको लागि, बिजुली नेटवर्कले विभिन्न सुविधाहरू सेवा गर्ने धेरै प्रकारका भारहरू समावेश गर्न सक्छ। र समर्थन प्रणालीहरू। एउटै क्याबिनेट व्यवस्थामा भर पर्नुको सट्टा वितरण प्रणाली आवश्यक छ भित्र आउने शक्ति, फिडर सर्किट, मापन कार्यहरू, र अन्य विद्युतीय आवश्यकताहरू समायोजन गर्नुहोस्। समन्वित कन्फिगरेसन।
KYN28 श्रृंखला को मोड्युलर संरचना अनुसार विभिन्न कार्यात्मक क्याबिनेटहरू व्यवस्थित गर्न अनुमति दिन्छ। परियोजनाको विद्युत वितरण योजना। यसले इन्जिनियरहरूलाई समन्वय गर्दा थप लचिलोपन प्रदान गर्दछ सुविधाको पावर नेटवर्क र विद्युतीय कोठा लेआउटको साथ स्विचगियर लाइनअप।
परियोजना सन्दर्भले Usune को मोड्युलर मध्यम-भोल्टेज वितरण उपकरण कसरी एकीकृत गर्न सकिन्छ भनेर देखाउँछ। विशेष पूर्वाधार जहाँ संगठित सर्किट कन्फिगरेसन र परियोजना-विशेष विद्युतीय योजना हो महत्त्वपूर्ण।
KYN28 शृङ्खला लागू IEC र GB मापदण्डहरू अनुसार डिजाइन गरिएको छ मध्यम-भोल्टेज मेटल-इनक्लोज्डको लागि। स्विचगियर र बिजुली वितरण उपकरण।
Usune ISO 9001 गुणस्तर व्यवस्थापन प्रणाली, ISO 14001 पर्यावरण व्यवस्थापन प्रणाली, र ISO 45001 अन्तर्गत सञ्चालन गर्दछ। व्यावसायिक स्वास्थ्य र सुरक्षा व्यवस्थापन प्रणाली। सीई प्रमाणीकरण लागू अन्तर्राष्ट्रिय लागि पनि उपलब्ध छ बजार आवश्यकताहरू।
उत्पादन परीक्षण रिपोर्टहरू, प्राविधिक विशिष्टताहरू, र सान्दर्भिक गुणस्तर कागजात अनुसार प्रदान गर्न सकिन्छ ग्राहक र परियोजना आवश्यकताहरू।
Usune परियोजनाहरूलाई सीमित गर्नुको सट्टा ग्राहकको विद्युतीय रेखाचित्र अनुसार स्विचगियर कन्फिगरेसनलाई समर्थन गर्दछ। एक मानक क्याबिनेट व्यवस्था। यो दृष्टिकोण EPC ठेकेदार, विद्युत वितरक, प्रणाली लागि उपयुक्त छ इन्टिग्रेटरहरू, र विभिन्न सर्किट आवश्यकताहरूसँग औद्योगिक प्रयोगकर्ताहरू।
Usune बिजुली उपकरण क्षेत्रमा 14 वर्ष भन्दा बढी अनुभव छ र एक अनुभवी R&D टोली राख्छ। परियोजना-विशेष डिजाइन र प्राविधिक कन्फिगरेसन समर्थन गर्न सक्षम।

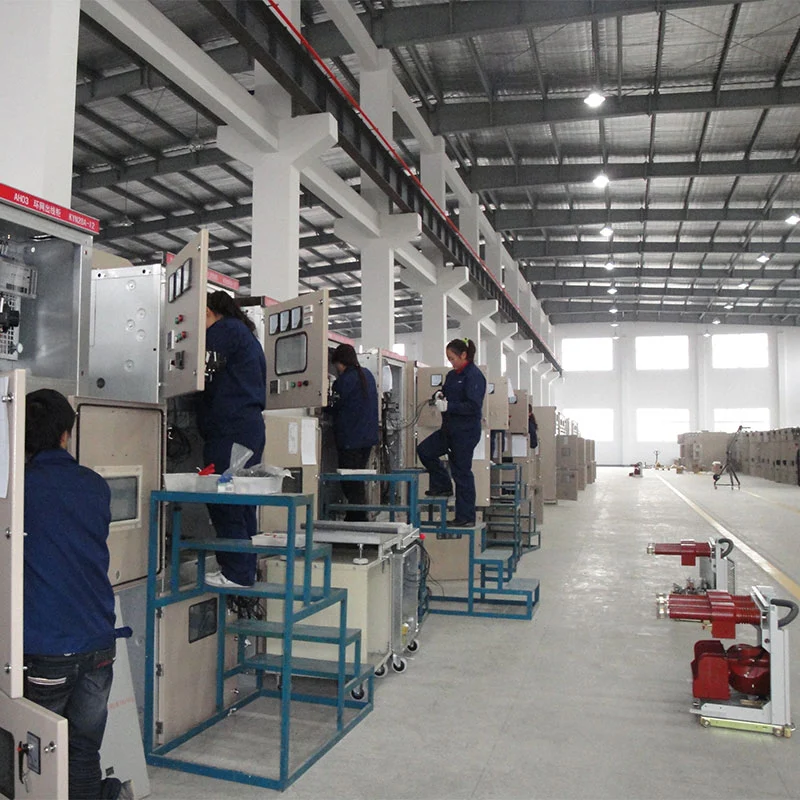

गुणस्तर निरीक्षण सम्पूर्ण निर्माण प्रक्रिया, कभर कम्पोनेन्टहरू, असेंबली, इलेक्ट्रिकलमा लागू गरिन्छ परीक्षण, र समाप्त उपकरण। उत्पादन प्रदर्शन प्रमाणित गर्न ढुवानी अघि नियमित परीक्षणहरू पूरा हुन्छन्।
मानक कन्फिगरेसनहरूको लागि, प्राविधिक पुष्टिकरण पछि सामान्य उत्पादन अवधि लगभग 15-20 दिन हो। र भुक्तानी। वास्तविक नेतृत्व समय उत्पादन कन्फिगरेसन, अर्डर मात्रा, र परियोजना आवश्यकताहरूमा निर्भर गर्दछ।
Usune ग्राहक निरीक्षण, आपूर्तिकर्ता समर्थन गर्न उत्पादन परीक्षण रिपोर्ट र प्राविधिक कागजात प्रदान गर्दछ योग्यता, परियोजना स्वीकृति, र कमीशन प्रक्रियाहरू।
दराज-प्रकारको मध्यम-भोल्टेज प्यानल एक इनडोर मेटल-अनक्लोज्ड स्विचगियर प्रणाली हो जुन फिर्ता लिन सकिने कार्यात्मक एकाइहरू प्रयोग गरीन्छ। मध्यम-भोल्टेज पावर प्राप्त गर्ने, वितरण, मापन, नियन्त्रण, र सुरक्षाको लागि। यसको मोड्युलर कन्फिगरेसन बिजुली प्रणाली अनुसार विभिन्न क्याबिनेट कार्यहरू संयोजन गर्न अनुमति दिन्छ।
KYN28 श्रृंखलाले 3.6kV, 7.2kV, र 12kV अनुप्रयोगहरूलाई समर्थन गर्दछ। सटीक रेटेड भोल्टेज र इन्सुलेशन आवश्यकताहरू ग्राहकको विद्युतीय प्रणाली अनुसार पुष्टि गर्नुपर्छ।
हो। आगमन, बहिर्गमन, PT, मिटरिङ, बस सेक्शनलाइजर, र आइसोलेशन क्याबिनेटहरू एउटै स्विचगियरमा जोड्न सकिन्छ। परियोजनाको एकल-लाइन रेखाचित्र र वितरण आवश्यकताहरू अनुसार लाइनअप।
हो। मोड्युलर व्यवस्था धेरै फिडर, मोटर, ट्रान्सफर्मर, र उत्पादन संग कारखाना लागि उपयुक्त छ भारहरू जसलाई व्यवस्थित मध्यम-भोल्टेज बिजुली वितरण चाहिन्छ।
मोड्युलर क्याबिनेट अवधारणाले परियोजना ईन्जिनियरहरूलाई वर्तमान र अनुसार विभिन्न कार्यात्मक एकाइहरू योजना गर्न अनुमति दिन्छ अपेक्षित वितरण आवश्यकताहरू। प्रारम्भिक बिजुली कोठाको समयमा भविष्यको विस्तारलाई विचार गर्नुपर्दछ र स्विचगियर लाइनअप डिजाइन।
हो। Usune ग्राहक लोगो, कम्पनी नाम, र परियोजना-विशेष कन्फिगरेसनहरू सहित OEM आवश्यकताहरूलाई समर्थन गर्दछ, प्राविधिक पुष्टिको अधीनमा।
मानक कन्फिगरेसनहरूको लागि, प्राविधिक पुष्टिकरण पछि सामान्य उत्पादन अवधि लगभग 15-20 दिन हो। र भुक्तानी। अन्तिम तालिका अर्डर मात्रा र कन्फिगरेसन मा निर्भर गर्दछ।
Usune प्राविधिक विशिष्टताहरू, उत्पादन परीक्षण रिपोर्ट, गुणस्तर कागजात, र अन्य परियोजना सम्बन्धित प्रदान गर्न सक्छ ग्राहक आवश्यकताहरु अनुसार कागजात।
मानक वारेन्टी अवधि शिपिंग मिति देखि 12 महिना हो, सहमत प्राविधिक र व्यावसायिक को अधीनमा सर्तहरू।
यदि तपाइँ उत्पादन प्लान्ट, सबस्टेशन, खानी परियोजनाको लागि मध्यम भोल्टेज ड्रअर प्रकार प्यानल सोर्स गर्दै हुनुहुन्छ भने, व्यावसायिक भवन, पूर्वाधार सुविधा, वा विशेष विद्युतीय स्थापना, Usune प्रदान गर्न सक्छ तपाईंको वास्तविक वितरण आवश्यकताहरूमा आधारित कन्फिगरेसन।
तपाईंको एकल-लाइन रेखाचित्र, मूल्याङ्कन भोल्टेज, मूल्याङ्कन गरिएको वर्तमान, सर्ट-सर्किट स्तर, आगमन र बहिर्गमनको संख्या पठाउनुहोस् सर्किटहरू, क्याबिनेट कार्यहरू, र प्राविधिक मूल्याङ्कन र उद्धरणको लागि Usune लाई स्थापना सर्तहरू।
